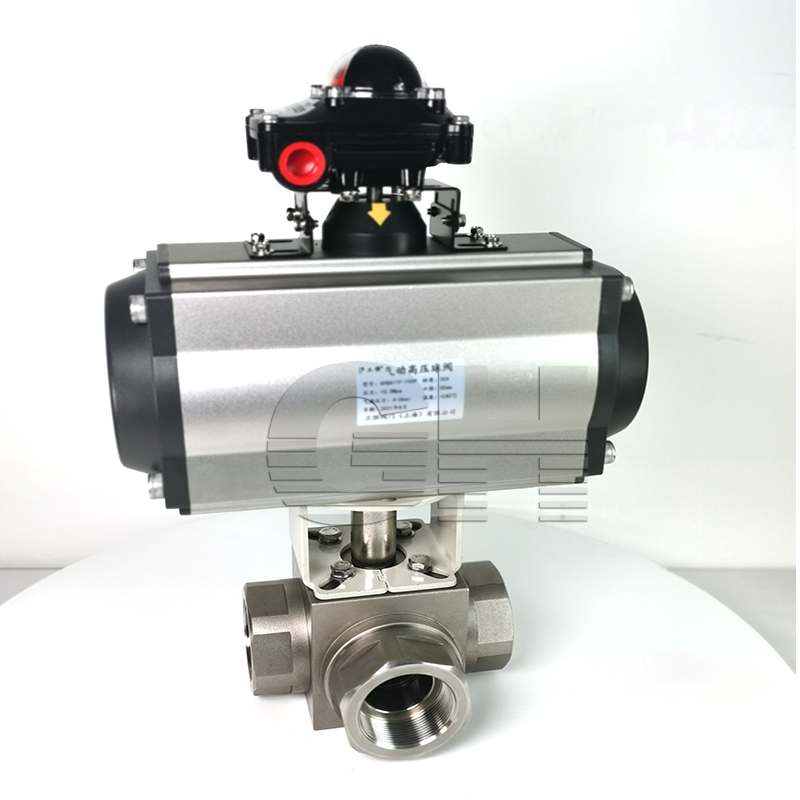

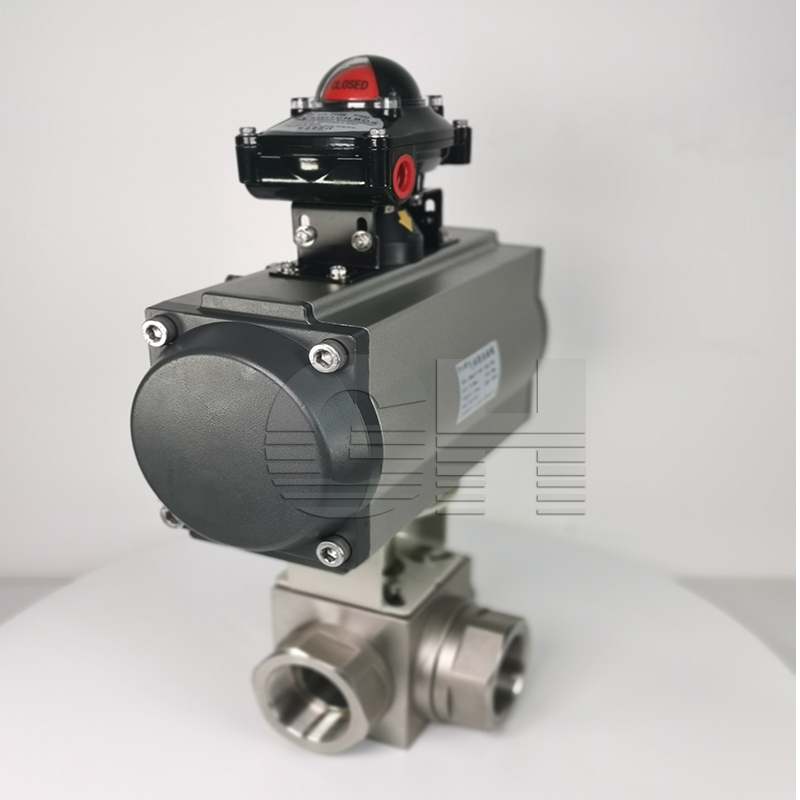

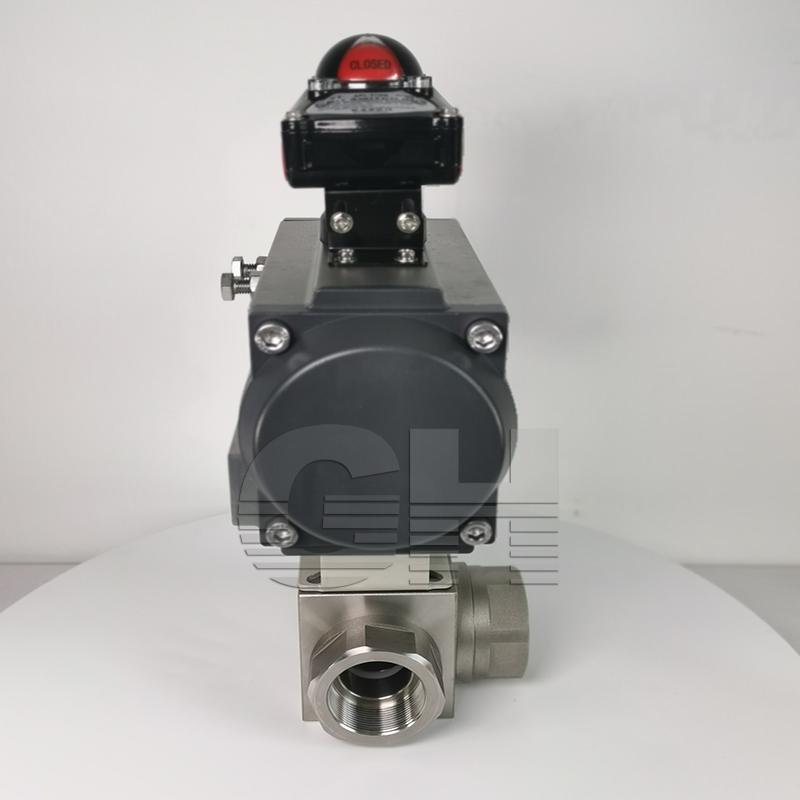

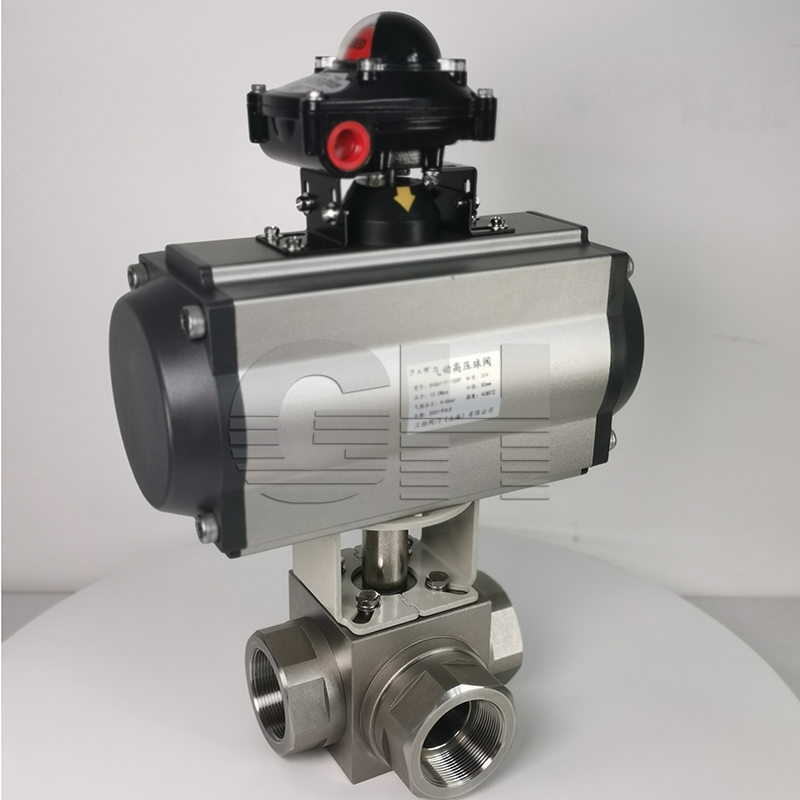

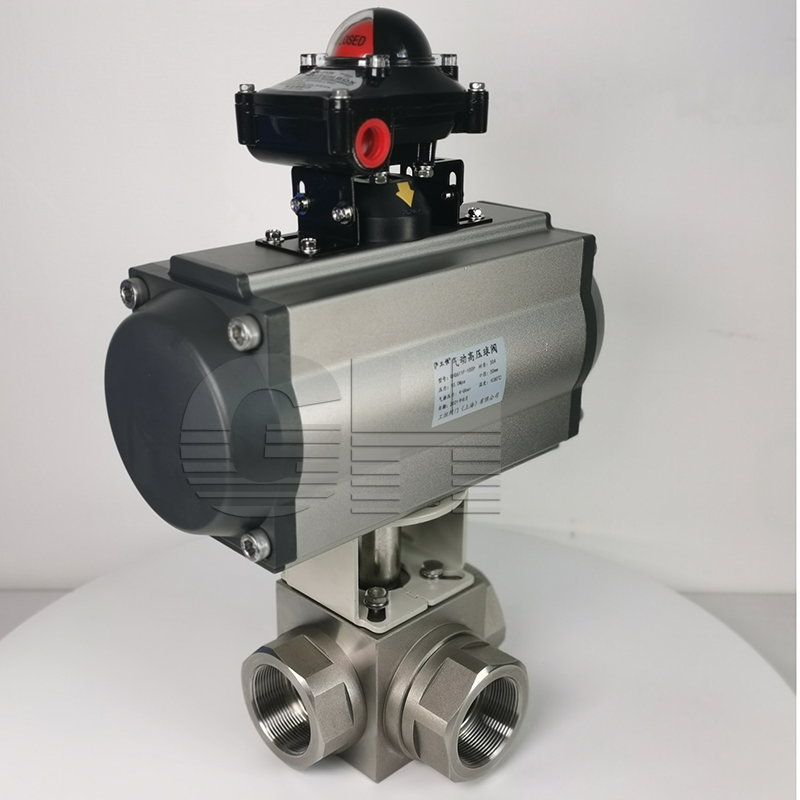

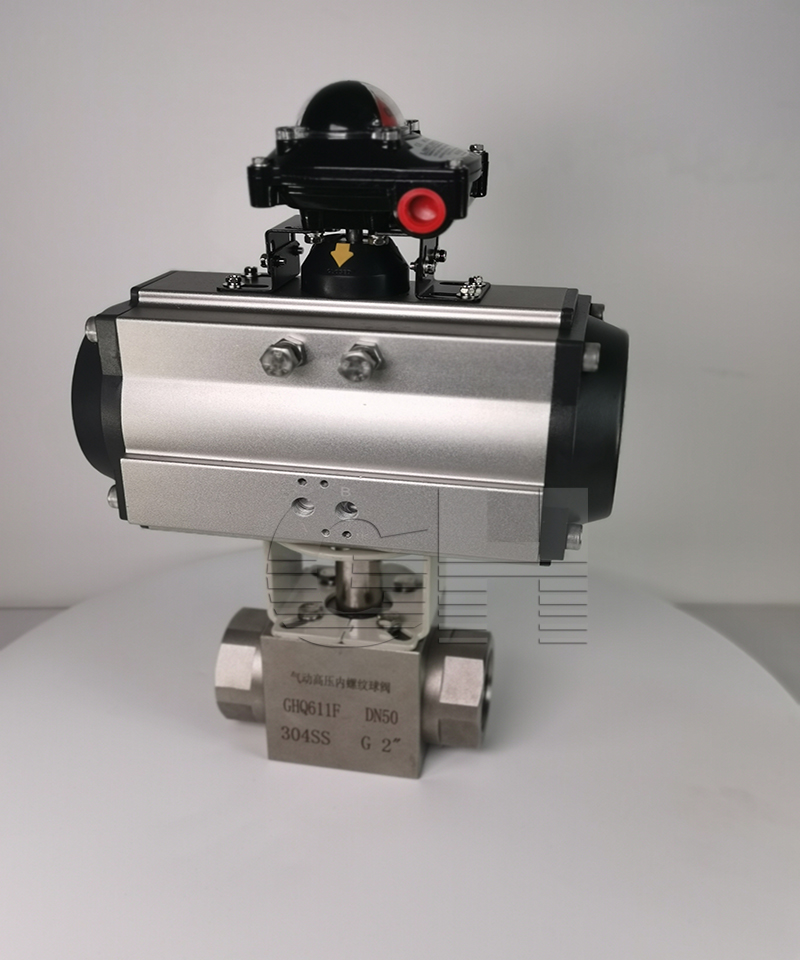

Q614F-100P三通氣動高壓球閥 氣動高壓L型三通球閥

類别：氣動閥門 日期：2021-08-11

品牌 : 滬工恒 型号 : Q614F-100P
材質 : 不鏽鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : DN15-50
适用介質 : 水、氣、油 壓力環境 : 高壓
工作溫度 : 高溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 三通式
産品詳情
Product details



氣動內螺紋三通球閥概述：
氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥适用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥适用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，也可根據用戶要求采用四閥座結構。

主要技術參數：
①螺紋類型：G•NPT•BSPT DIN259/2999
②閥門檢驗：ISO/DIN 5208—1987
③驅動裝置：ISO 5211
④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤連接方式：螺紋 （L型、T型）
⑥閥體材質：鑄鋼（WCB）、不鏽鋼CF8（304）、CF8M（316）
⑦閥球材質：不鏽鋼CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL
⑨适用溫度：-20℃～232℃～350℃
⑩适用介質：水、油、氣等某些腐蝕性液體（W•O•G）
⑪氣缸選配：AT
⑫氣缸形式：雙作用、單作用（彈簧複位式）
⑬環境溫度：-20℃-+80℃
⑭氣源壓力：雙作用4～8bar、單作用5～8bar
⑮産品型号：Q615F/Q614F

氣動內螺紋三通球閥性能參數與主要尺寸：
序号NO 零件名稱 材質
1 閥體 不鏽鋼CF8M/CF8
2 閥蓋 不鏽鋼CF8M/CF8
3 球 不鏽鋼CF8M/CF8
4 球墊 聚四氟乙烯PTFE
5 閥杆 不鏽鋼CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 壓蓋螺母 不鏽鋼CF8M/CF8
10 手柄 不鏽鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不鏽鋼CF8
13 螺帽 不鏽鋼CF8
14 鎖定裝置 不鏽鋼CF8
15 皮套 塑料
16 盲蓋 不鏽鋼CF8M/CF8

氣動內螺紋三通球閥L型主要尺寸：
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
1 1 / 4 " 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
1 1 / 2 " 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2" 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450
