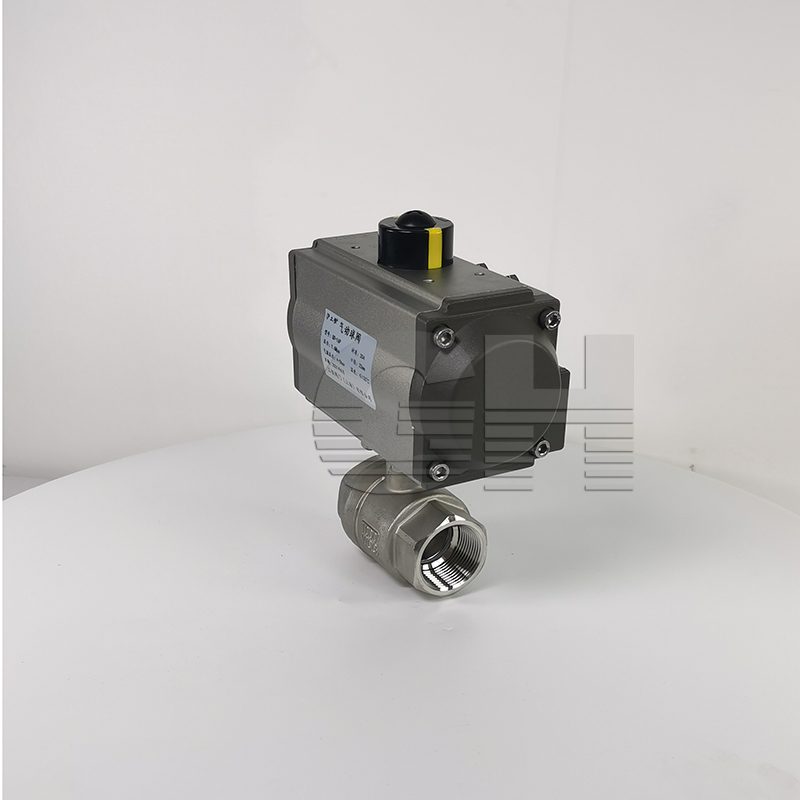

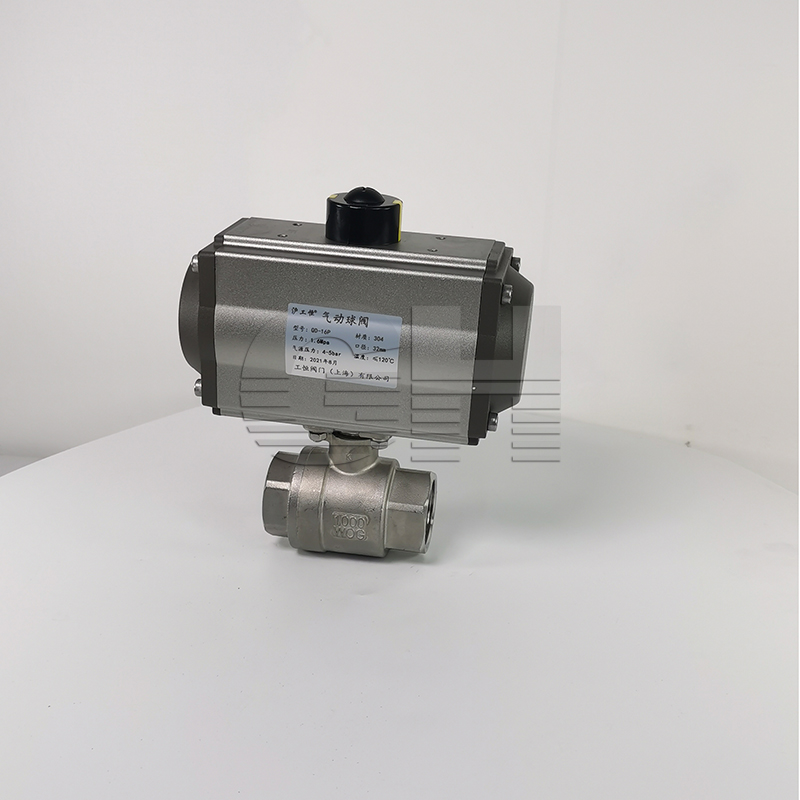

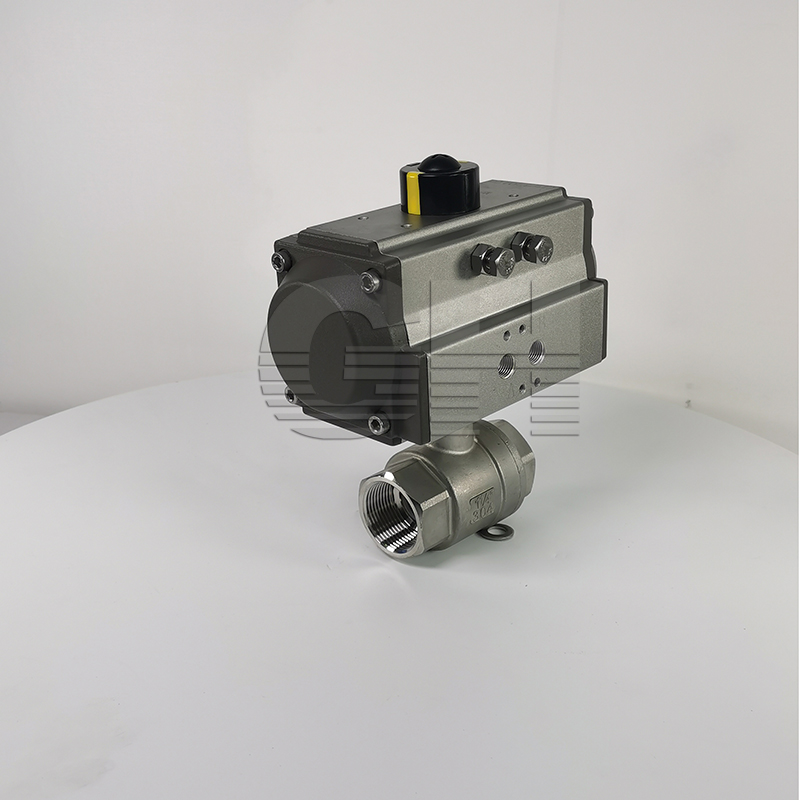

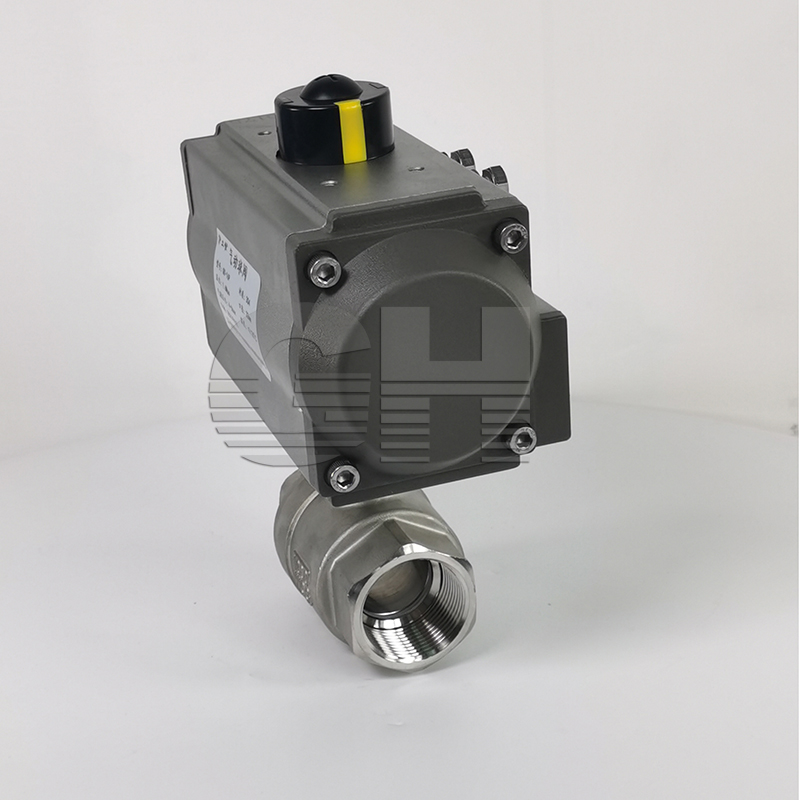

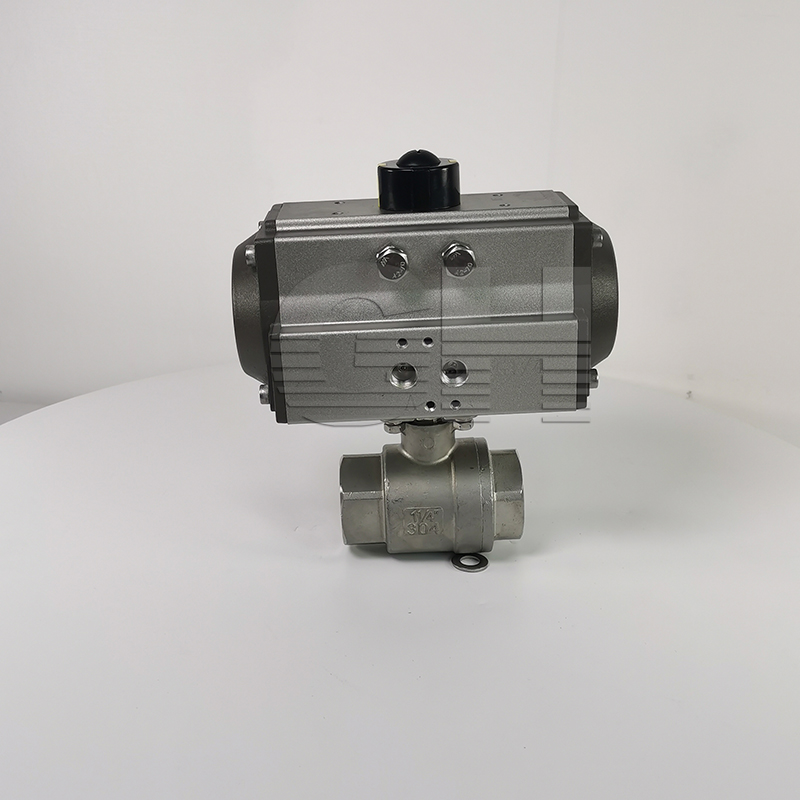

QD-16P二片式氣動內螺紋開關球閥 不鏽鋼二片式氣
類别：氣動閥門 日期：2021-08-12
| 品牌 : | 滬工恒 | c : | QD-16P |
| 材質 : | 不鏽鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN6-100（mm） |
| 适用介質 : | 水、油、氣及某些腐蝕性液體 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | c: | 國标 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
産品詳情
Product details
Product details
氣動二片式球閥概述：
氣動兩片式球閥分為兩段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構，密封好，啓閉輕松。閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥适用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的管路上，用于截斷或接通管路中的介質，選用不同的材質，可分别适用于水、蒸汽、油品、氨鹽水、中和水等多種介質。
主要技術參數：
| 公稱通徑 DN(mm) | 6-100 | |||||
| 公稱壓力 PN(MPa) | 1.6 | |||||
| 公稱壓力 PS(MPa) | 強度試驗 | 2.4 | ||||
| 密封試驗 | 1.8 | |||||
| 材料 材料代号 | C | R | ||||
| 主要零件 | 閥體 | WCB | CF8 304 | CF8M 316 | ||
| 球體 | WCB | CF8 304 | CF8M 316i | |||
| 閥杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 适用工況 | 适用介質 | 水、蒸汽、油品 | ||||
| 适用溫度 | -28 ℃ -300 ℃ | |||||
| 氣動裝置 | 型号 | OBD 系列 | ||||
| 氣源壓力 | 0.4-0.7MPa | |||||
| 執行标準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GBT/12238 | Gb12221 | / | GB/T13927 | GB13927 | ||
