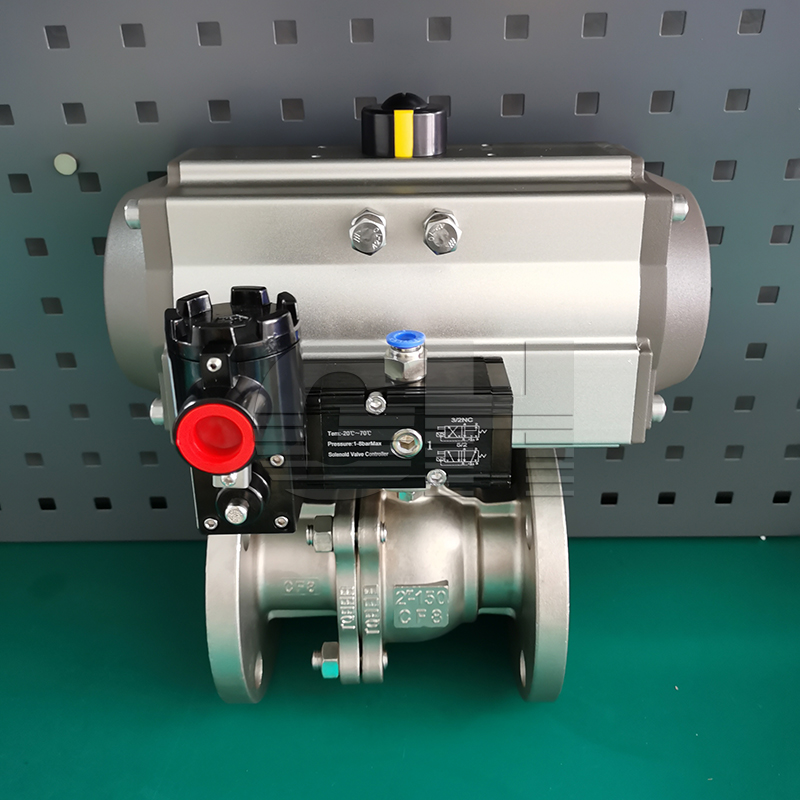

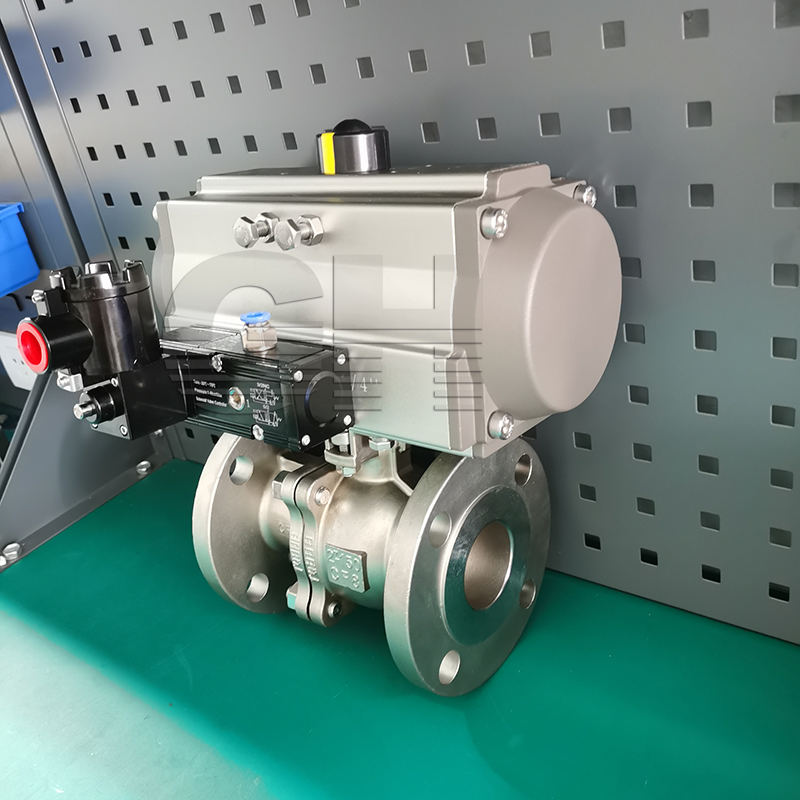

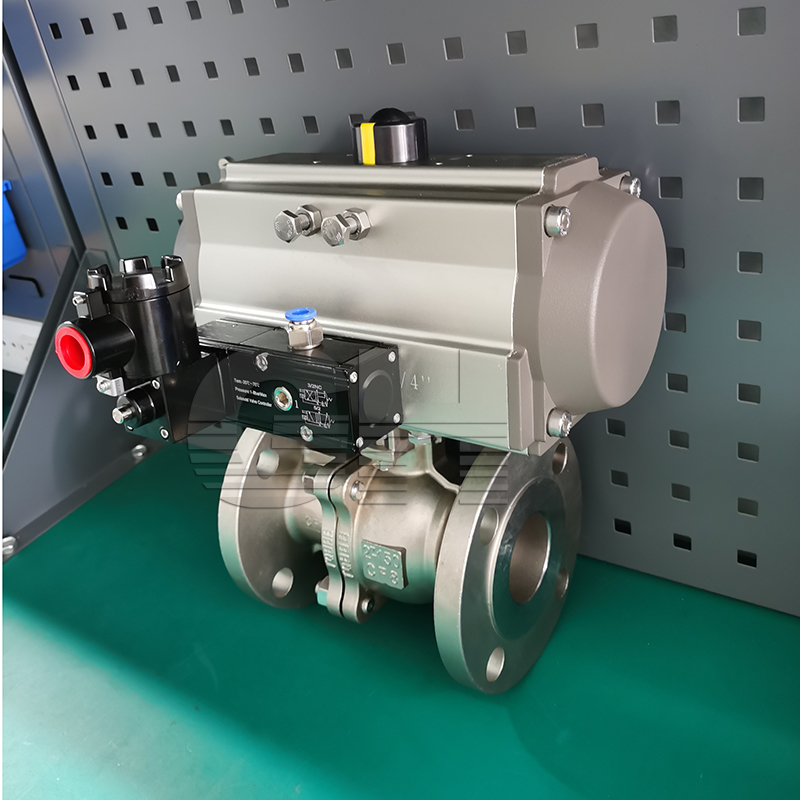

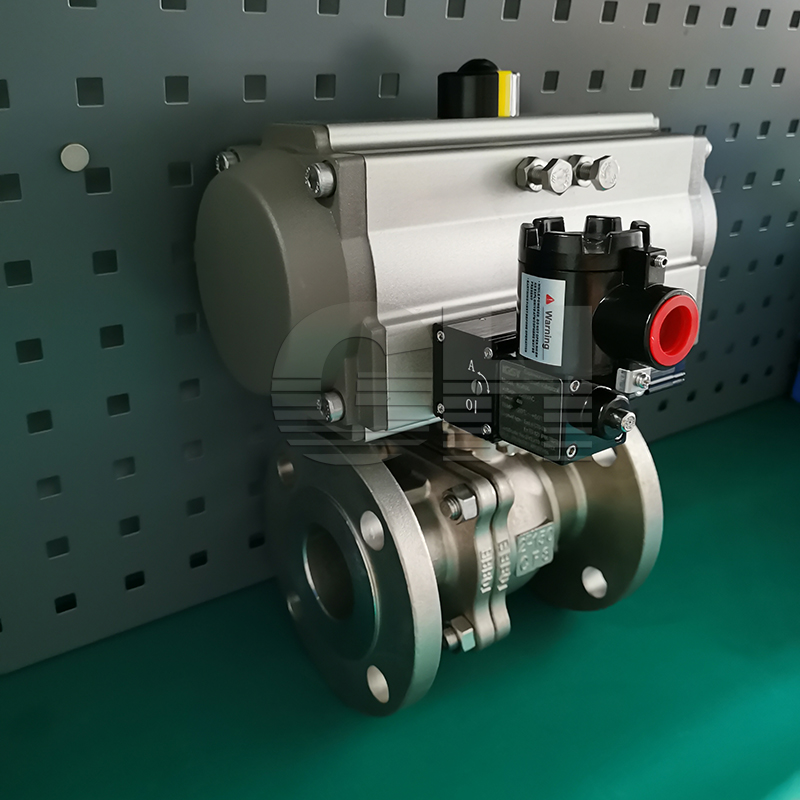

Q6B41F-150LB美标氣動法蘭球閥

類别：氣動閥門 日期：2021-12-01

品牌 : 滬工恒 型号 : Q6B41F-150LB
材質 : 不鏽鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15-300（mm）
适用介質 : 水 油品 氣 類 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 二通式
産品詳情
Product details


氣動球閥是由旋塞閥演變而來。它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 本類閥門在管道中可任意位置安裝。

工作原理
　　氣動球閥隻需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥 适宜直接做開閉使用，但近來的發展已将球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，适用于水、溶劑、酸和等一般工作介質，而且還适用于工作條件惡劣的介質，如氧氣、過氧化氫、和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

氣動球閥的現實作用
　　氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀态，不易被介質沖蝕，在各行業得到廣泛的應用。
　　氣動球閥和旋塞閥是同屬一個類型的閥門，隻有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啓、關閉的一種閥門。
優點
　　氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點： 　　
1． 流體阻力小，其阻力系數與同長度的管段相等。 　　
2． 結構簡單、體積小、重量輕。 　　
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 　　
4． 操作方便，開閉迅速，從全開到全關隻要旋轉90°，便于遠距離的控制。 　　
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 　　
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 　　
7． 适用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 　　
8. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
