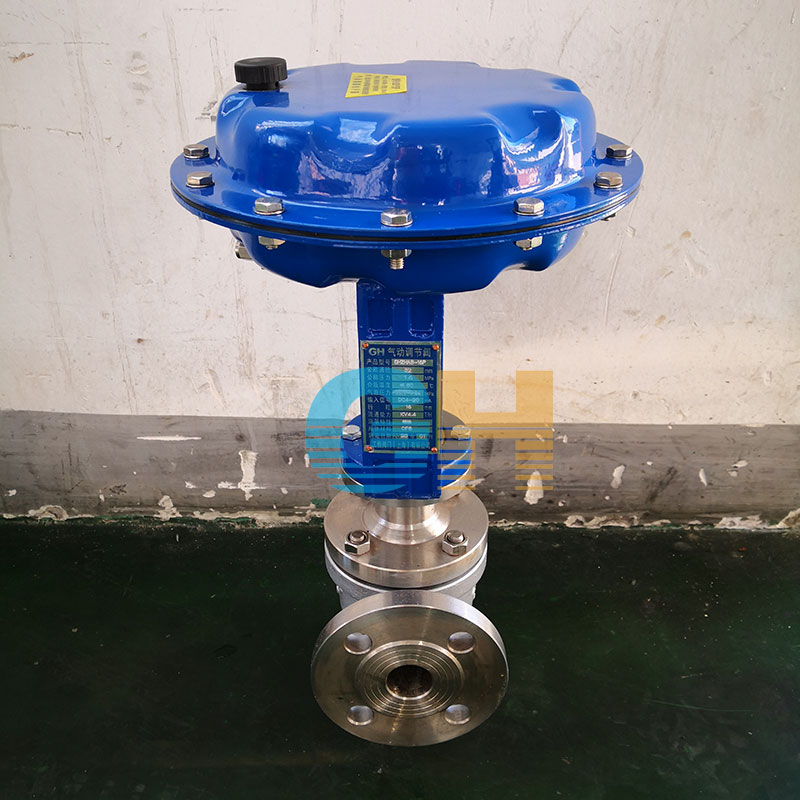

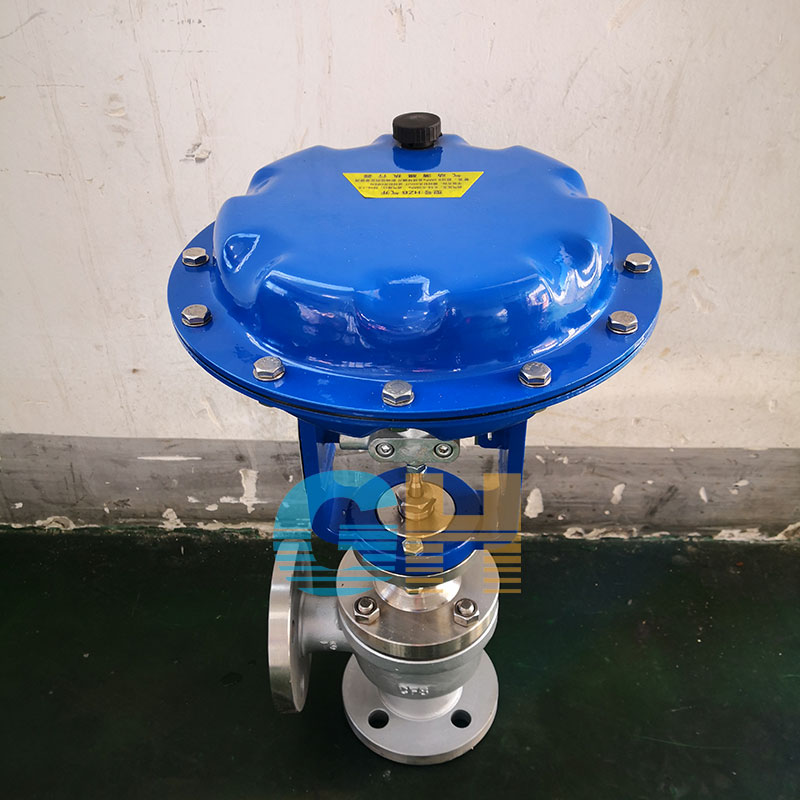

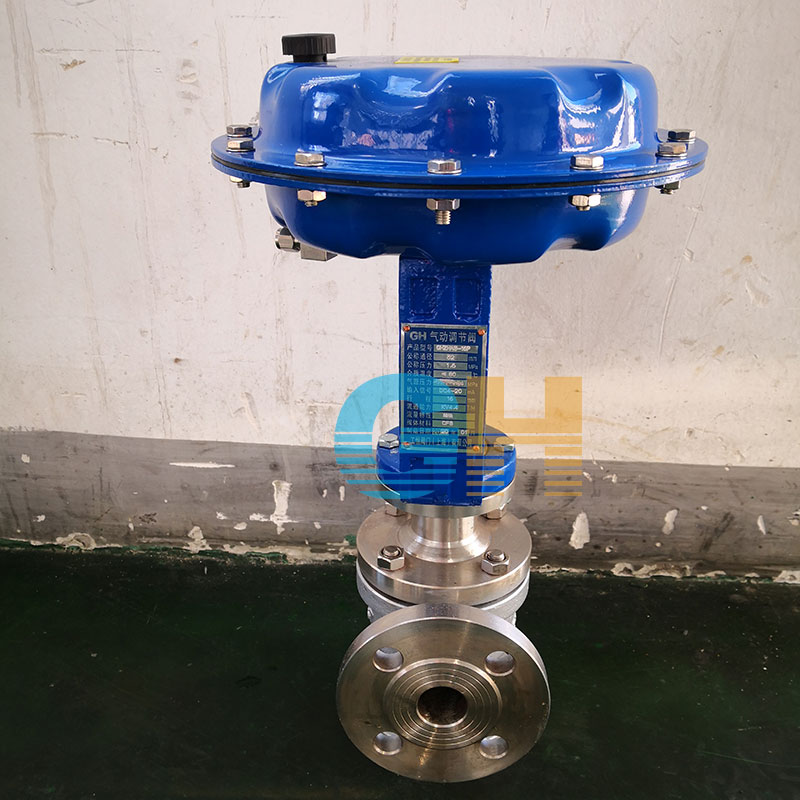

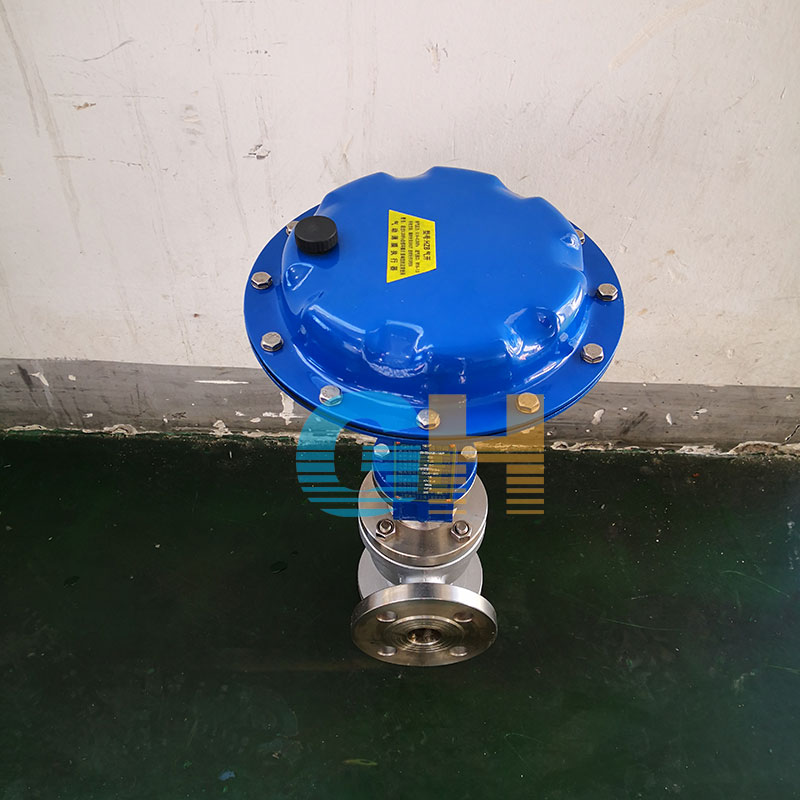

ZJHJ氣動角式調節閥 氣動薄膜角式調節閥

類别：氣動閥門 日期：2021-04-26

品牌 : GH/工恒 型号 : ZJHJ-16P
材質 : 不鏽鋼304 連接形式 : 法蘭
加工定制 : 是 公稱通徑 : DN25-500（mm）
适用介質 : 水,蒸汽,油品 壓力環境 : 常壓
工作溫度 : 常溫 流動方向 : 換向
驅動方式 : 氣動 零部件及配件 : 執行器
形态 : 角式 類型(通道位置) : 三通式
标準 : 國标 密封形式 : 軟密封型
産品詳情
Product details



一、産品概述：
   ZJHJ氣動角式調節閥是根據調節部位信号，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以等百分比特性為優，其調節穩定，調節性能好。專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，由于角式調節閥角式閥體無死角，便于吹掃，維護簡單而廣泛應用。可使用單座或者平衡式套筒閥瓣上，一些高壓差場合也可以适用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。

二、産品特點：
1、閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。
2、廣泛應用于精确控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。
3、特别适用于允許洩漏量小，閥前後壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節。
4、具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精确、拆裝方便等優點。

三、性能參數：
公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
可調範圍 30：1
公稱壓力 标準産品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式 單座柱塞型閥芯
流量特性 直線、等百分比
工作溫度 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭标準 符合JB78-59、JB79-59标準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生産

四、連接尺寸：
公稱通徑DN（mm） L（mm） H1（ mm） H（mm） ØA
1.6（MPa） 常溫 中溫
20 100 100 349 444 285
25 115 115 350 445 285
32 130 130 358 458 285
40 130 130 378 478 285
50 150 150 393 493 285
65 170 170 494 594 360
80 190 190 503 628 360
100 215 215 521 646 360
125 250 250 634 759 360
150 275 275 696 846 470
200 325 325 715 915 470
