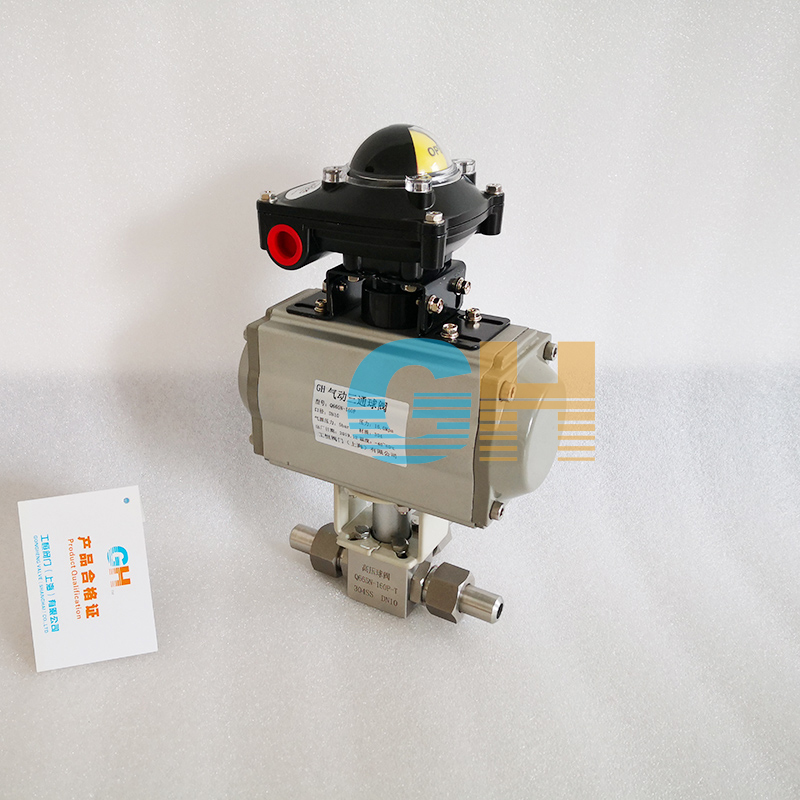

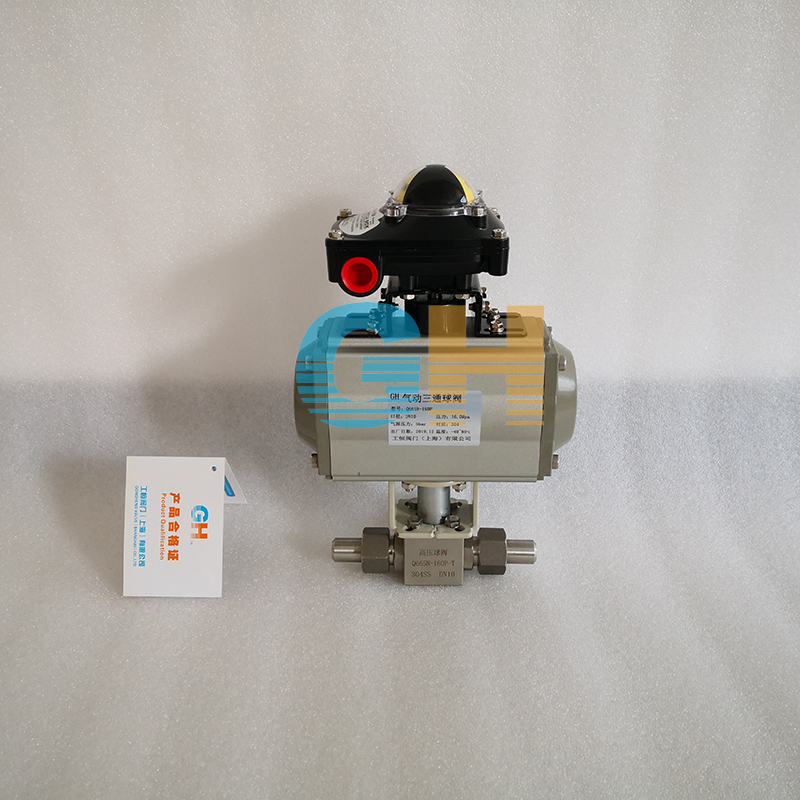

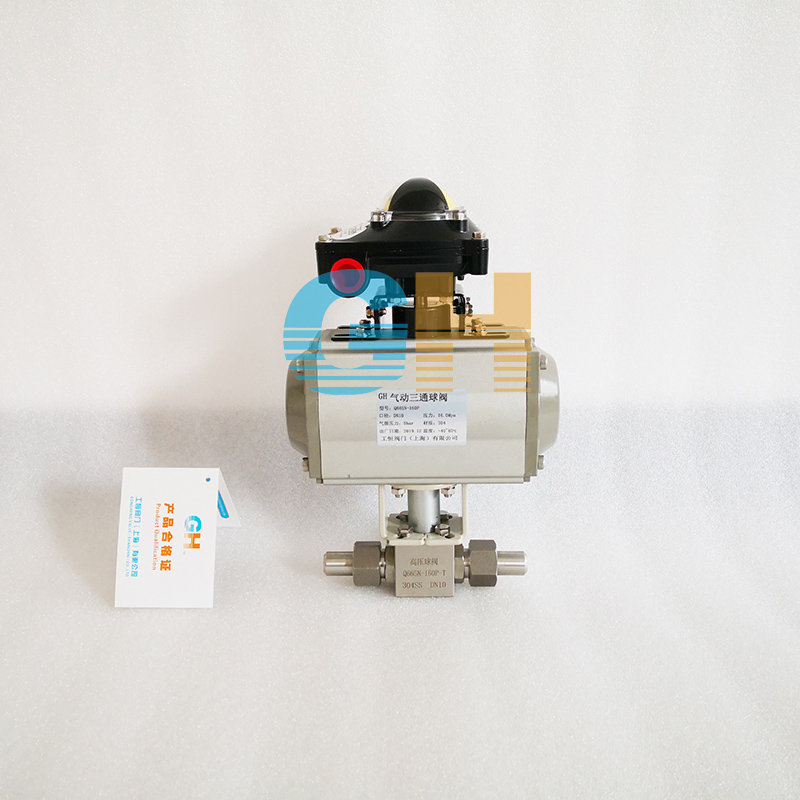

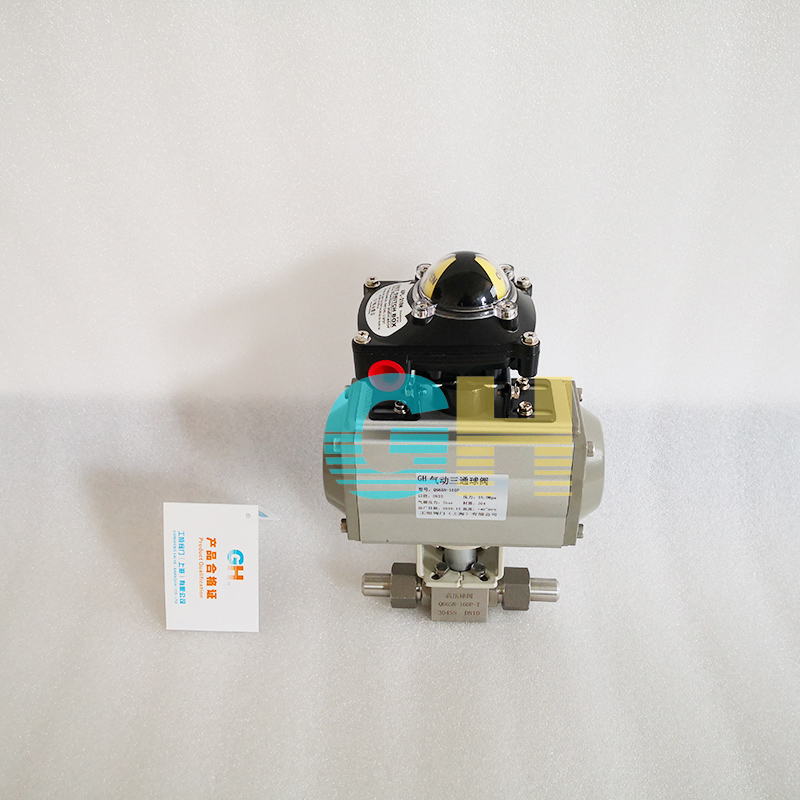

氣動三通球閥 Q665N氣動三通球閥

類别：氣動閥門 日期：2021-04-26

品牌 : GH/工恒 型号 : Q665N
材質 : 不鏽鋼 連接形式 : 焊接
結構形式 : 浮動球球閥 公稱通徑 : 8-20
适用介質 : 各種高腐蝕化學介質 壓力環境 : 高壓
工作溫度 : 高溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 三通式
産品詳情
Product details



  球閥是由旋塞演變而來的,它的啓閉件作為一個球體,利用球體繞閥杆的軸線旋轉90o實現開啓和關閉的目的。球閥不僅結構簡單、密封性能好,而且在一定的公稱通經範圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啓閉。球閥在管道上主要用于切斷、分配和改變介質流動方向。“L”型四通球閥隻需操作闆手或執行器将球體轉動90度，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

應用範圍：
公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。
公稱通徑或口徑：DN6DN50、NPS 1/4 2。
連接方式：卡套，法蘭、對焊、螺紋、承插焊等。
适用溫度：-40200。
适用介質：水，氣體，油品等。
适用行業:石油，化工，科研，醫藥，冶金等工礦企事業單位。

結構特點：
1、流體阻力小，球閥是所有閥類中流體阻力 小的一種,即使是縮徑球閥,其流體阻力也相當小。訂貨請聯系;中力閥門
2、開關迅速、方便,隻要閥杆轉動90°，球閥就完成了全開或全關動作,很容易實現快速啓閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造,易于保證密封,而且球閥的密封力随着介質壓力的增加而增大。
4、閥杆密封可靠。球閥啓閉時閥杆隻作旋轉運動,因此閥杆的填料密封不易被破壞,而且閥杆倒密封的密封力随着介質壓力的增加而增大。
5、球閥的啓閉隻做90°轉動，故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

四通球閥優點
适用于經常操作，啓閉迅速、輕便。
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。

結構特點用途
1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。

3. 密封性能好。

4. 不受安裝方向的限制,介質的流向可任意。

5. 無振動,噪聲小.

1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。

2、密封性能：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。

3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不鏽鋼，閥座材料選用PTFE， 能達到良好的抗腐蝕性作用，延長了閥門使用壽命。

标準規範：
設計制造标準：GB/T 12237-2007
結構長度标準：GB/T 12221-2005
連接法蘭标準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗标準：GB/T 13927-2008

其中L型有雙L型和單L型，請訂貨時加以說明，以防發生錯誤生産造成不必要的糾紛和損失
