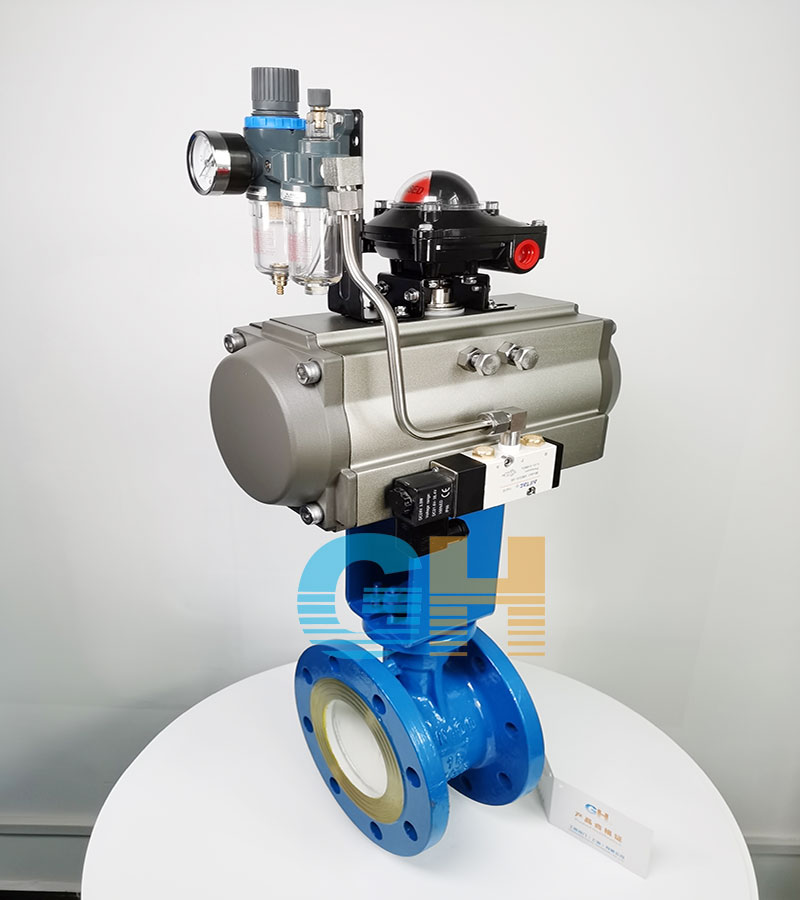

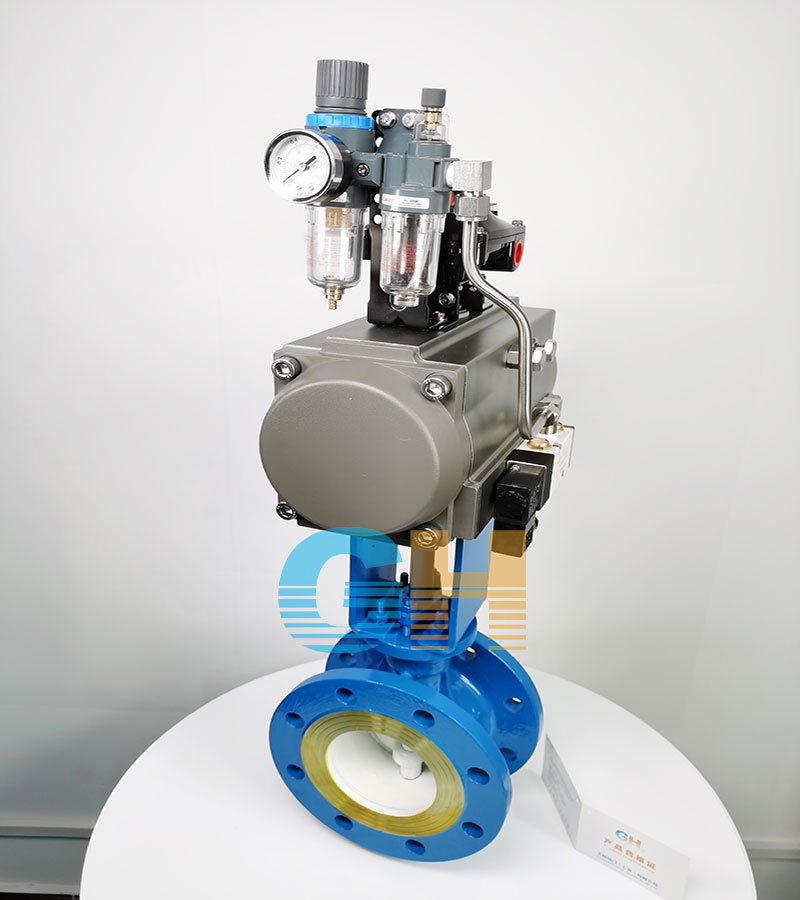

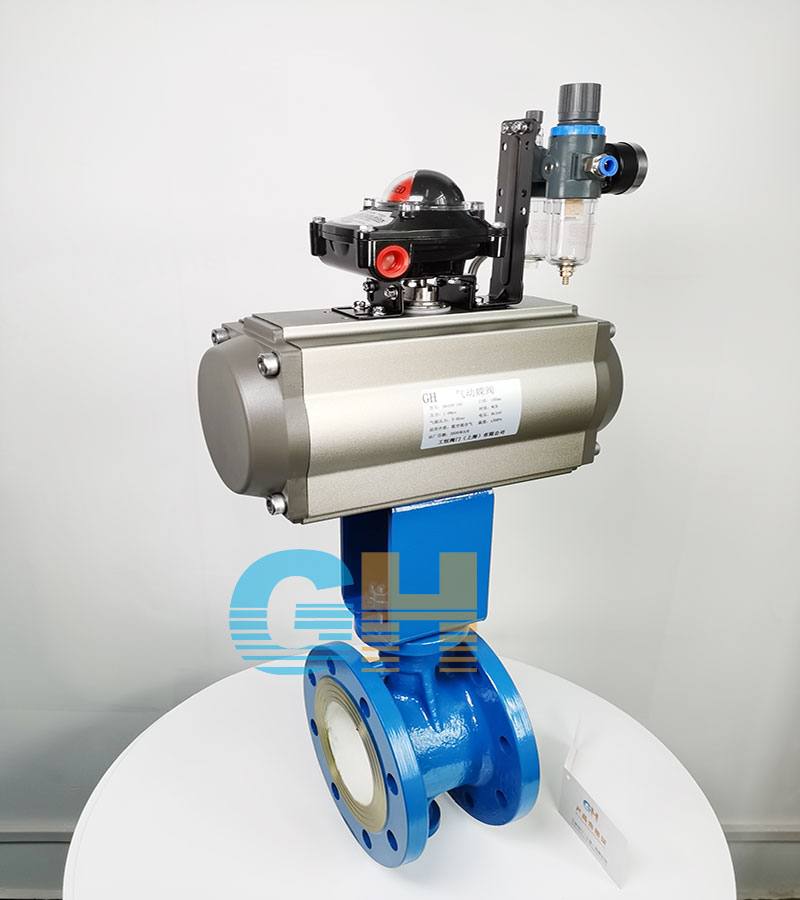

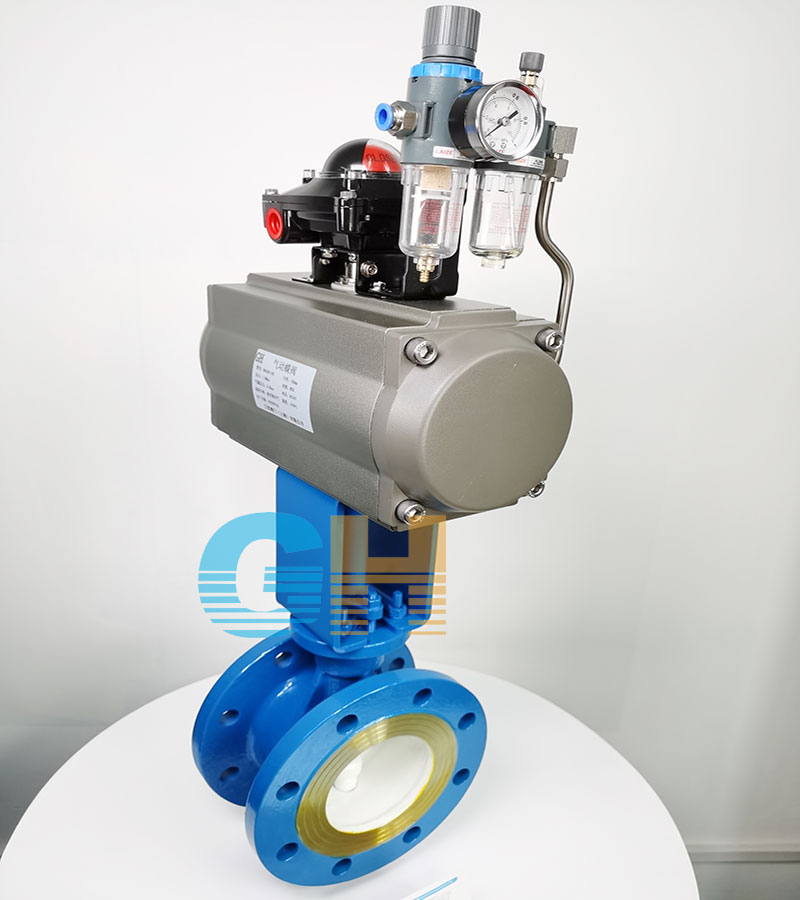

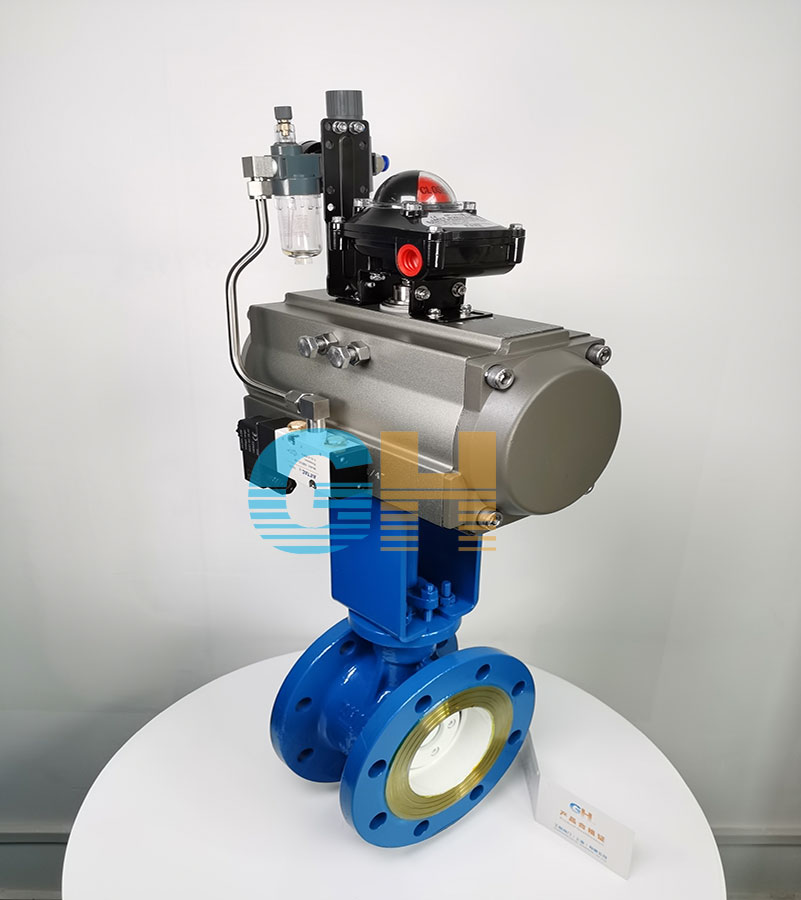

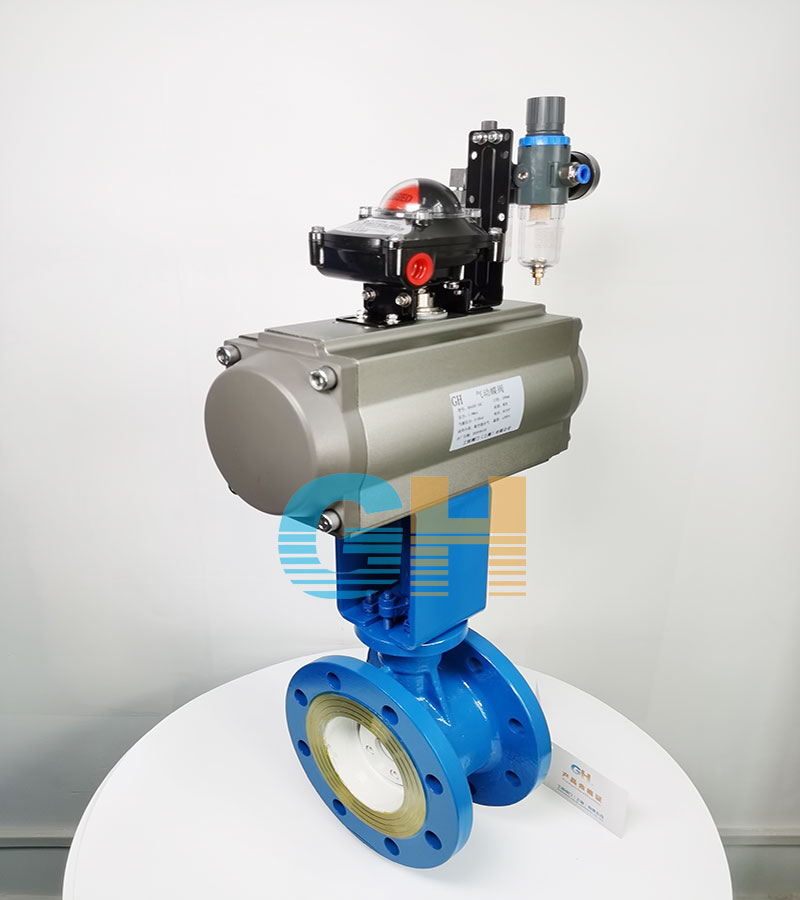

D643H-16P氣動鑄鋼法蘭式蝶閥 三偏心多層次硬密封

類别：氣動閥門 日期：2021-04-19

品牌 : GH/工恒 型号 : D643H-16P
結構形式 : 偏置闆式 加工定制 : 是
材質 : 鑄鋼 連接形式 : 法蘭
适用介質 : DN50-DN1200 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式 口徑 : DN50-DN1200
公稱通徑 : DN50-DN1200
産品詳情
Product details


 硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

【産品特點】
1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶闆幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不鏽鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶闆密封面采用堆焊钴基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶闆采用绗架結構，強度高，過流面積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

【執行标準】
設計規範：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927
産品标識：GB/T 12220

【性能參數】
型号 D343H-10
D343H-16
D343H-25
D343H-40		 D343H-10P
D343H-16P
D343H-25P
D343H-40P		 D343H-10R
D343H-16R
D343H-25R
D343H-40R
工作壓力（MPa） 1.0~4.0
适用溫度（℃） ≤425 ≤200
适用介質 水、油或非腐蝕性介質 類介質 類介質
材料 閥體、蝶闆 WCB CF8/304 CF3M/316L
閥杆 2Cr13 304 316L
閥體密封面 堆焊 507 － －
蝶闆密封面 304＋柔性石墨 304＋PTFE 304＋PTFE
填料 柔性石墨 PTFE PTFE

【主要外形和連接尺寸】
D3.6.943H-10/16/25/電動,氣動,手動硬密封蝶閥主要外形連接尺寸　　　　　　　　　(單位:mm)
公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 460 164 250 210 8-18 250 210 8-22 270 220 8-26
150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 950 280 505 460 16-22 520 470 16-26 555 490 16-33
400 216 1190 305 565 515 16-26 580 525 16-30 620 550 16-36
450 222 1255 350 615 565 20-26 640 585 20-30 670 600 20-36
500 229 1305 380 670 620 20-26 715 650 20-33 730 660 20-36
600 267 1340 445 780 725 20-30 840 770 20-36 845 770 20-39
700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530 2435 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600 2780 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670 3020 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760 3270 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
