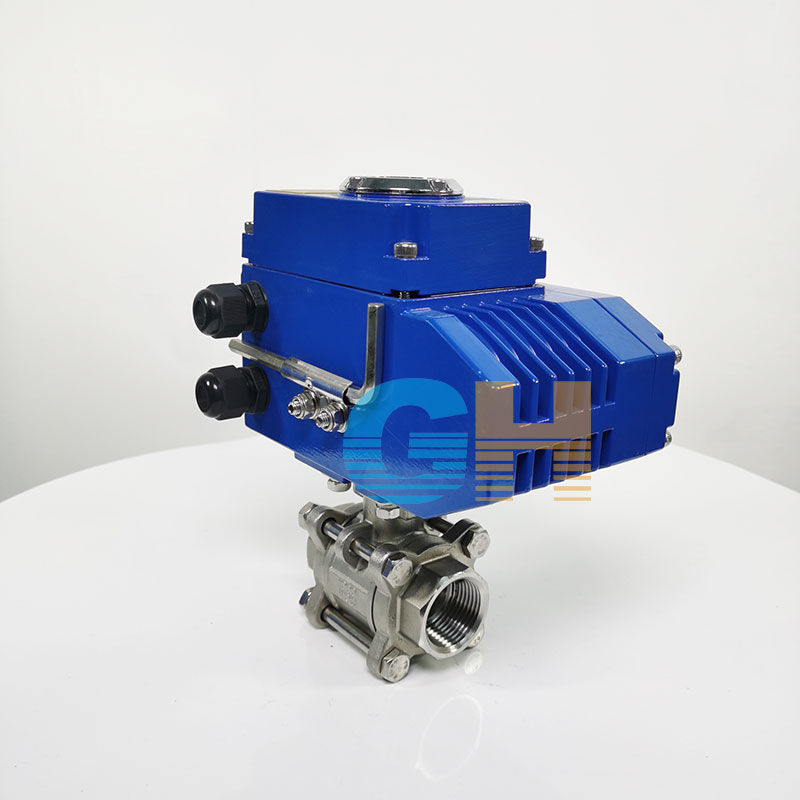

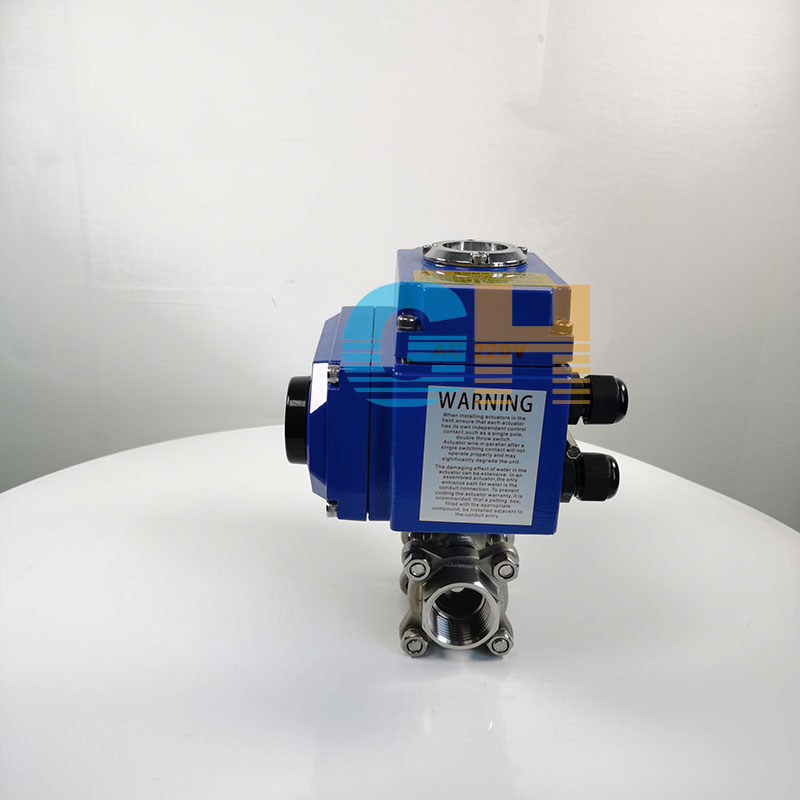

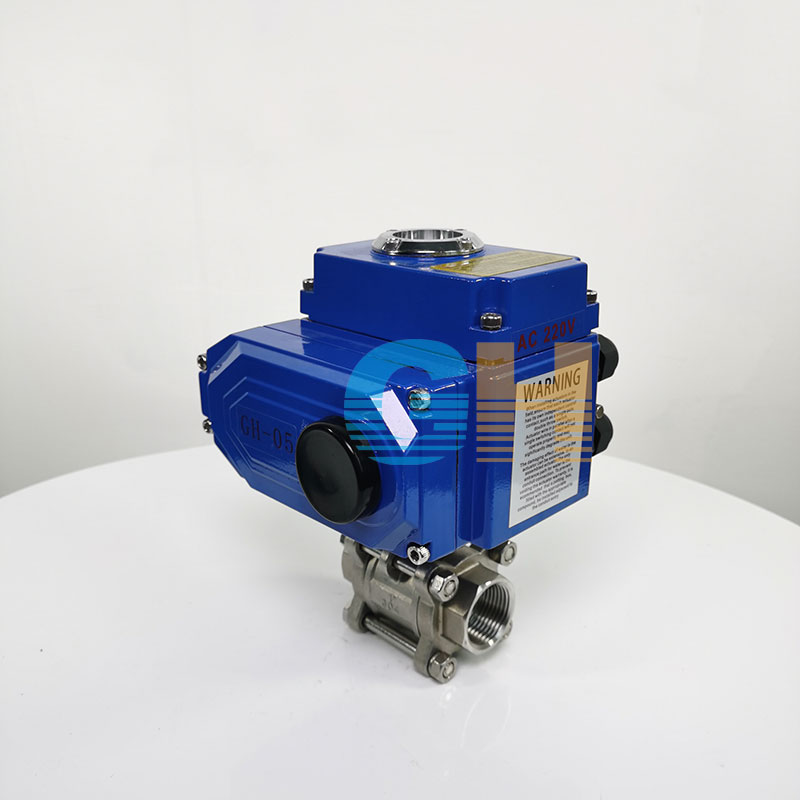

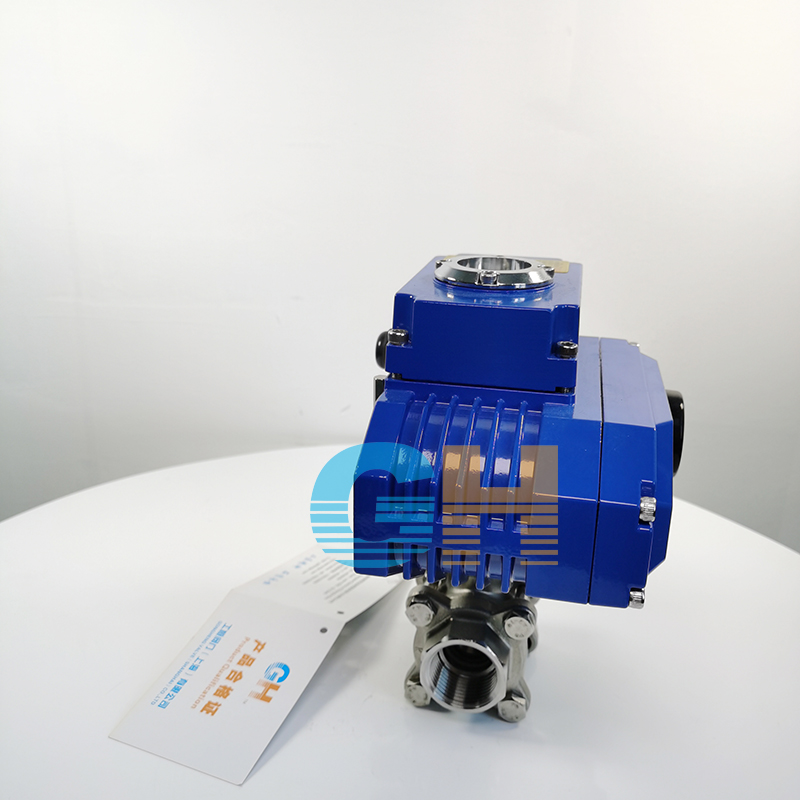

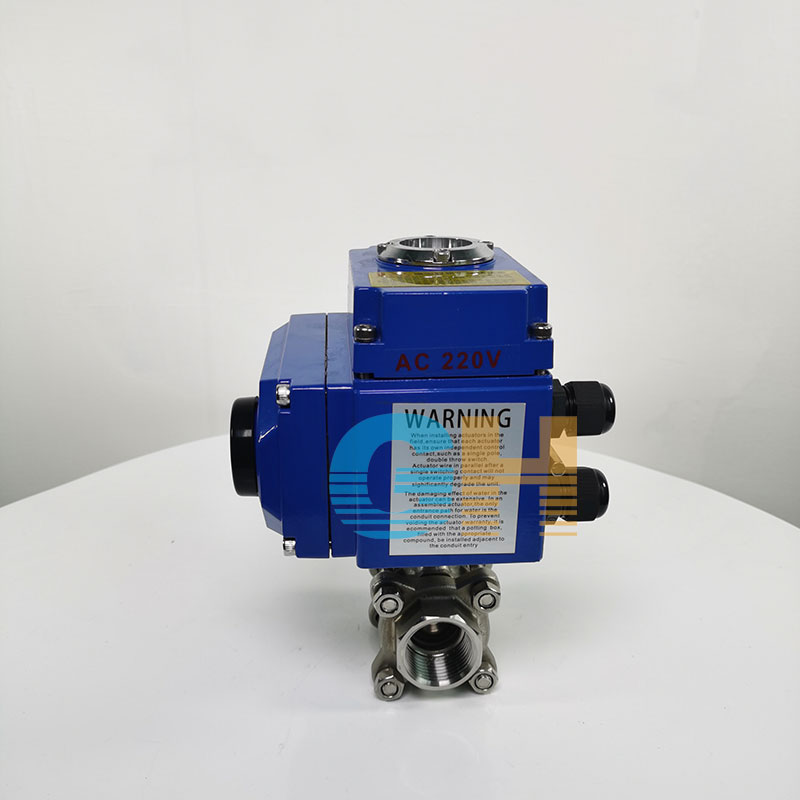

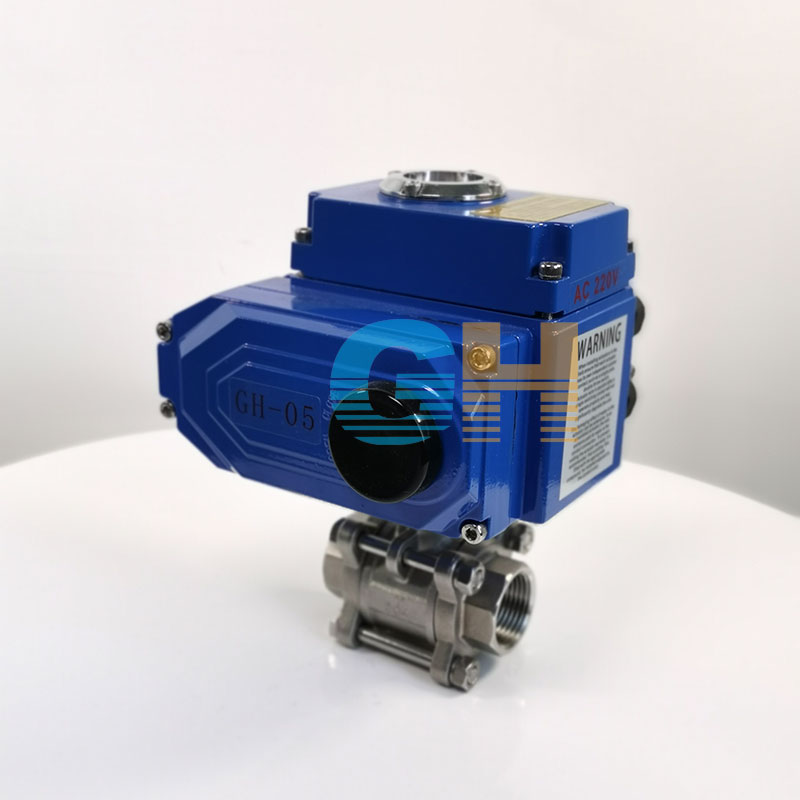

電動絲扣球閥 Q911F-16P DN65不鏽鋼三片式電動內螺
類别：電動閥門 日期：2021-03-11
| 品牌 : | GH/工恒 | 型号 : | Q911F-16P |
| 材質 : | 不鏽鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15～DN100 |
| 适用介質 : | 蒸汽、水、油品、空氣和腐蝕性介質等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 标準 : | 國标 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
産品詳情
Product details
Product details
電動螺紋球閥産品簡述：
Q911F電動螺紋球閥結構合理、造型美觀；閥座采用彈性密封結構，密封可靠。電動球閥啓閉輕松，90度旋轉開關，開關輕便，重量輕，體積小。球閥的閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被沖出。三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶标準ISO支架平台和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四隻較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四隻螺栓，閥體中間部分即可取出，适用于輕工機械體積小空間窄的場合。
911F電動內螺紋球閥主要性能指标：
| 公稱通徑DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||
| 動作範圍 | 0～90° | |||||||||||
| 洩露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1% | |||||||||||
Q911F電動內螺紋球閥主要性能參數：
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級 | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
