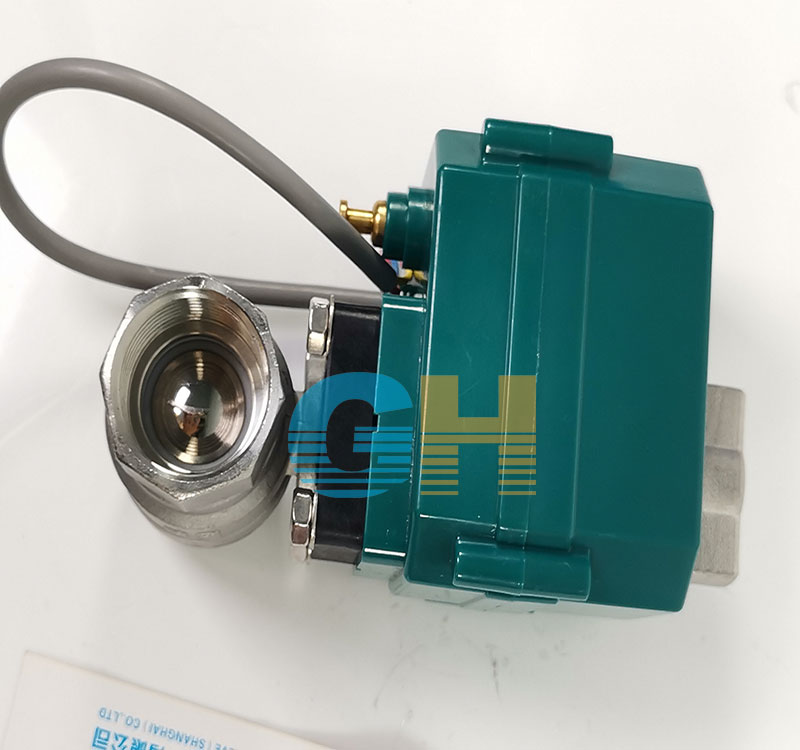

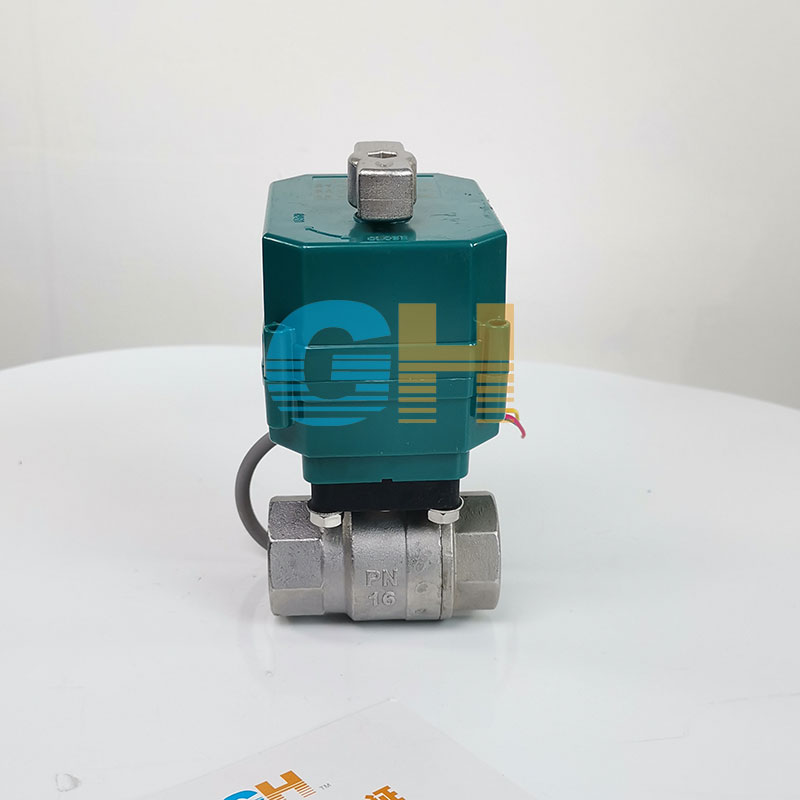

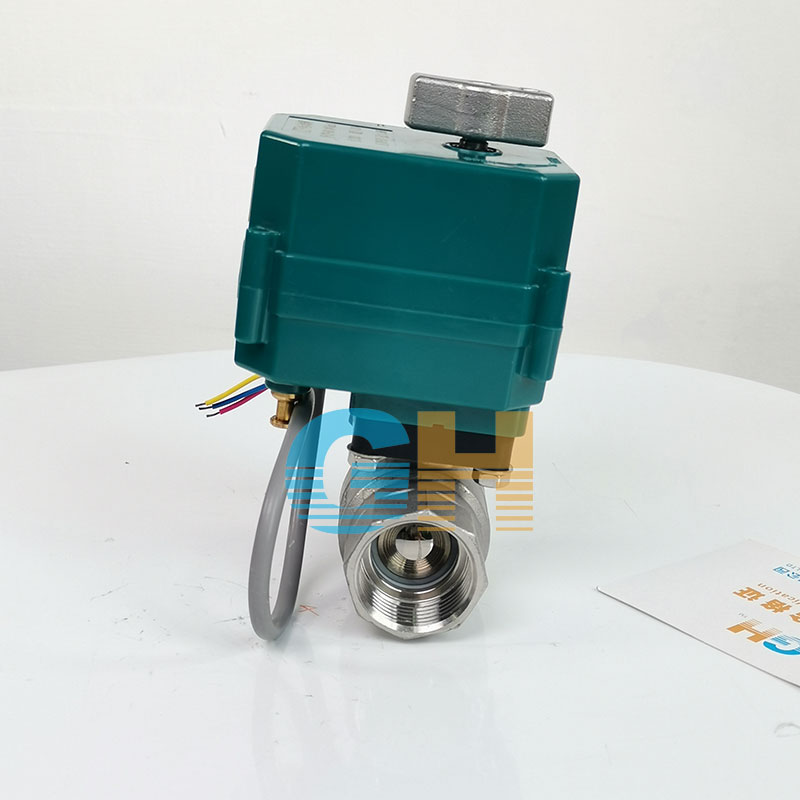

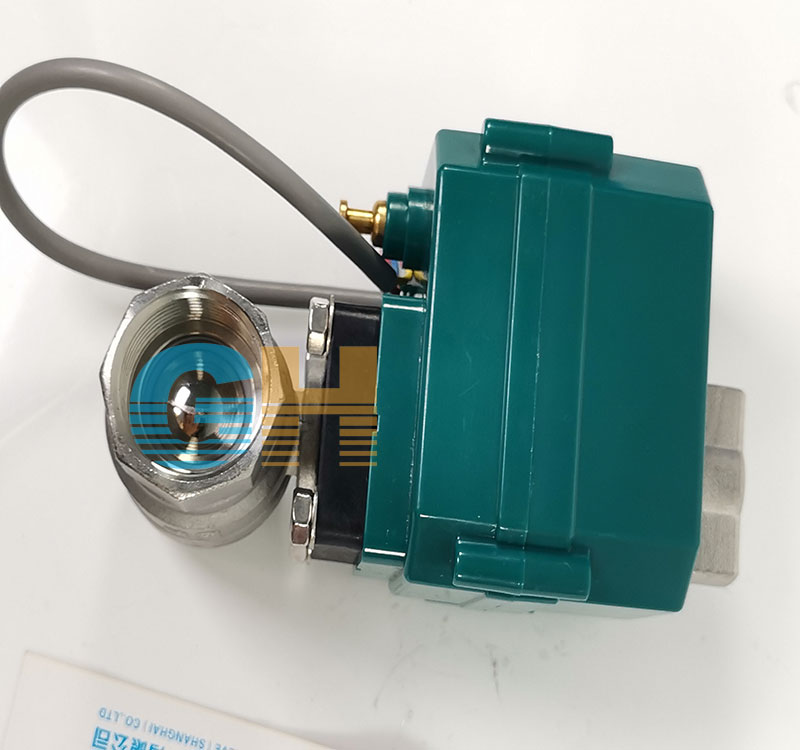

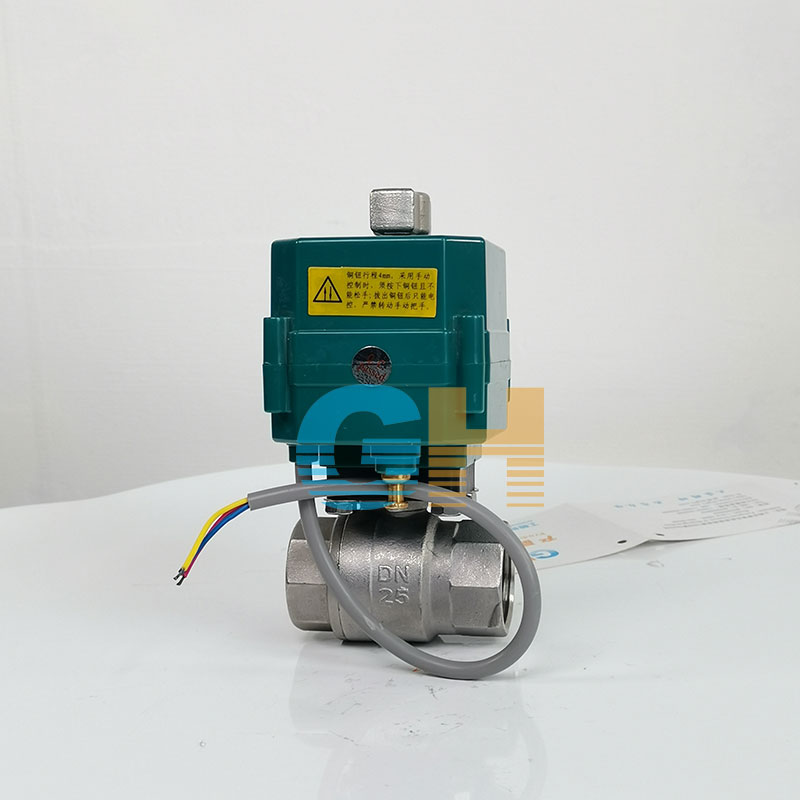

CTF-001電動球閥-不鏽鋼電動二通球閥

類别：電動閥門 日期：2021-05-06

品牌 : GH/工恒 型号 : CTF-001
材質 : 碳鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : DN15-DN50（mm）
适用介質 : 水 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式
産品詳情
Product details

二、微型電動球閥接線方式說明

1、控制接線方式-2線
說明：SW為雙聯開關，SW與OPEN相連，電動執行器正動作，閥開，到位後內部自動斷
電，并保持在閥開的狀态。SW與CLOSE相連，電動執行器負動作，閥關，到位後內部自
動斷電，并保持在閥關的狀态。執行器的動作為回轉型(正反轉)。
2、控制接線方式-3線
說明:SW與OPEN相連時,閥開,到位後內部自動短電,保持在閥開的狀态;SW與CLOSE相連
時,閥關,到位後內部自動斷電,保持在閥關的狀态.執行器動作為回轉型(正反轉動作)。
3、控制接線方式-5線（外部斷電）
說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位後綠線給出開到位信号OLS,控制器
在檢測到OLS後,将SW連向STOP,閥門停止動作,保持在開到位的狀态;當SW與CLOSE相連
時,閥關,到位後紅線給出關到位信号CLS,控制器在檢測到CLS後,将SW連向STOP,閥門
停止動作,保持在關到位的狀态.執行器動作為回轉型(正反轉)。
4、寬電壓接線方式-AC/DC9--24V
說明:SW與OPEN相連時,執行器正動作,閥開,到位後內部自動斷電,并保持在閥開的狀态;
SW與CLOSE相連時,執行器負動作,閥關,到位後內部自動斷電,并保持在閥關的狀态.執行
器動作為回轉型(正反轉).
5、快開快閉接線說明
說明:1、當SW閉合時,執行器正動作,閥開,到位後內部自動斷電,保持在閥開的狀态;
當SW斷開時,執行器負動作,閥關,到位後內部自動斷電,保持在閥關的狀态.執行器動
作為回轉型(正反轉).2、POWER為執行器外接工作電源,電壓範圍為DC9～24V.其內部
采用法拉電容作為備用電源,安全可靠,充電時間快,可工作于開關頻率比較高的場合。


三、微型電動球閥控制方式選型表

  2線 3線 5線(外部斷電) AC220V5線 快開 斷電複位 寬電壓 開關指示 手動
20 DC3-5V DC3-5V DC3-5V × × × AC/DC9-24V × ×
20K DC3-5V DC3-5V DC3-5V × √ √ AC/DC9-24V √ ×
20S DC3-5V DC3-5V DC3-5V × DC3-6V √ AC/DC9-24V √ √
50 DC3-5V DC3-5V DC3-5V √ × √ AC/DC9-24V √ √
DC12V DC12V DC12V ×
DC24V DC24V DC24V ×


四、微型電動球閥技術參數

型号 額定電壓 工作電流 輸出力矩 适配閥門口  徑 開關 時間  控制
模式		  防護 等級   工作
 壓力		  介質
 溫度
QDV-15N DC3-6V
ADC9-24V
AC220V
ADC85-265V		 Max80ma Max-2NM DN8-DN32 3-5s CR01
CR02
CR03
CR04
CR05		 IP65 1.0-2.0MPa 0-90度
QDV-15Q Max80ma Max-1.5NM DN8-DN25
