GT型活塞式氣動執行器是将壓縮空氣為動力，通過活塞齒條、齒輪的機械傳動，以角行程輸出扭距的氣動執行器，GT型活塞式氣動執行器主要應有在氣動閥門上，如氣動球閥和氣動蝶閥等，驅動閥門的開關及調節用，工恒牌GTGT型活塞式氣動執行器外型小、重量輕、使用壽命長性能高。是目前一種新型的氣動活塞式執行器産品。執行器分為雙作用和單作用(彈簧複位)。氣動活塞式執行器适用于角行程控制閥(球閥、蝶閥類)的開關和調節。也可用于其它需要回轉的場合。
主要技術參數
| 基本設計 | 氣動雙活塞執行器、型号 GTD=雙作用式、型号 GTE=單作用式(有彈簧返回) |
|---|---|
| 制造特點 | 超寬面齒條(活塞)小齒輪傳動技術、活塞及齒輪和殼體接觸面有低磨擦材料制成的滑動軸承襯套、導向。單作用式有保險彈簧座。 |
| 采用标準 | 執行器與閥門連接：四個或八個螺栓孔符合标準 DIN/ISO 5211，軸裝配孔符合标準DIN 3337。可供選擇的裝配軸孔有多種形狀尺寸選擇 。 執行器與控制閥連接：GTD/GTE100+350 符合标準 NAMUR或VDI/VDE 3845，GTD/GTE040+90 通過轉接闆連接。 執行器與信号盒連接：符合 VDI/VDE 3845。 |
| 零件材料 | 殼體：鋁合金表面陽極化處理。端蓋：鋁合金表面噴塑處理。活塞/齒條：鋁合金。密封O型圈：丁睛橡膠=NBR70。軸承墊圈/導環：塑料。 |
| 環境溫度 | -20 ～ 90O ℃ |
| 回轉角度 | 雙作用式=90度，單作用式=90度，标準執行器旋轉軸角度從兩端可調節 -5 ～ +5 度。 |
| 輸出扭矩 | 3 ～ 10000Nm |
| 空氣壓力 | 2 ～ 8bar， 10bar。 |
| 标準附件 | 電磁閥、電氣定位器、限位開關（有機械式、接近式）、氣源處理三聯件（有減壓器、過濾器、油霧器）、手操機構。 |
GT型活塞式氣動執行器工作原理

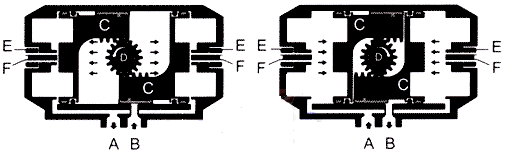

雙作用式
壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(A)排出，同時 使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。可以從兩端調整微量角度，松動螺母(E)用內六角扳手擰動調節螺栓(F)調整所 需角度,鎖緊螺母(E)。反之壓縮空氣則從氣口(A)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(B)排出，同時使兩活塞 (C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度。

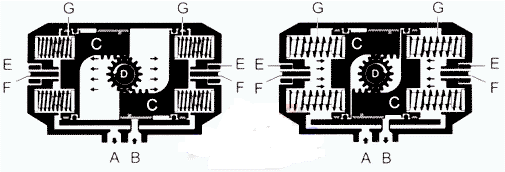

單作用式 (彈簧複位)
壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過 氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。在壓縮空經過電磁閥換向後，氣缸的兩活塞在彈簧的彈力下向 中間方向移動，中間氣腔的空氣從氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度。可以從兩端調整微量角度， 松動螺母(E)用內六角扳手擰動調節螺栓(F)調整所需角度,鎖緊螺母(E)。

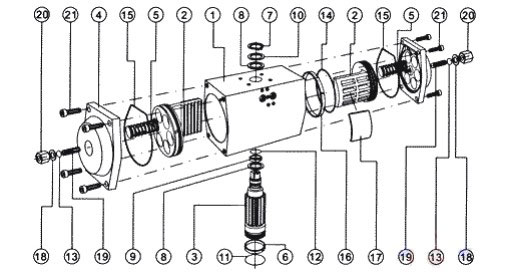

GT型活塞式氣動執行器解剖圖及零配件
| 序号 | 名稱 | 數量 | 序号 | 名稱 | 數量 |
|---|---|---|---|---|---|
| 1 | 缸體 | 1 | 13 | 端蓋用密封圈 | 2 |
| 2 | 活塞 | 2 | 14 | 活塞減磨環 | 2 |
| 3 | 旋轉軸 | 1 | 15 | O形密封圈 | 2 |
| 4 | 端蓋 | 2 | 16 | 活塞軸瓦 | 2 |
| 5 | 端蓋(GTE) | 2 | 17 | 六角螺母 | 2 |
| 6 | 軸用彈性擋圈 | 1 | 18 | 平墊圈 | 2 |
| 7 | 軸用上墊圈 | 1 | 19 | O形密封圈 | 2 |
| 8 | O形密封圈 | 1 | 20 | 調節螺栓 | 2 |
| 9 | 軸用上減磨環 | 1 | 21 | 內六角螺釘 | 4 |
| 10 | 軸用中墊圈 | 1 | 22 | 彈簧 /彈簧座 | 8-12 |
| 11 | 軸用下減磨環 | 1 | 23 | ||
| 12 | O形密封圈 | 1 | 24 | ||
