AW型活塞式氣動執行器分為雙作用 式和單作用式(彈簧複位)，兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性。氣動活塞式執行器所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用 壽命，AW型活塞式氣動執行器的U型曲線特性輸出扭矩更适用于大口徑球閥、蝶閥。

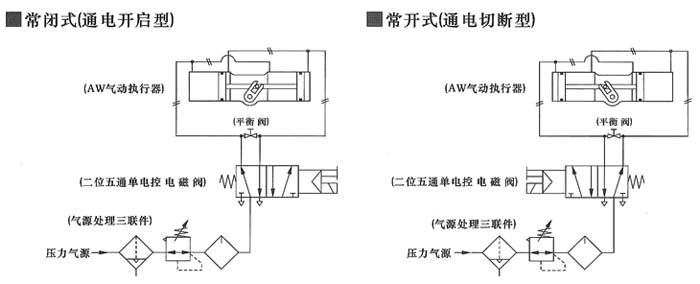

雙作用式配管原理

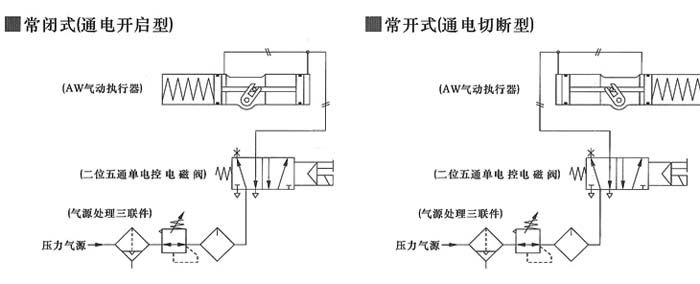

單作用式配管原理

壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過 氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。在壓縮空經過電磁閥換向後，氣缸的兩活塞在彈簧的彈力下向 中間方向移動，中間氣腔的空氣從氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度。可以從兩端調整微量角度， 松動螺母(E)用內六角扳手擰動調節螺栓(F)調整所需角度,鎖緊螺母(E)。
