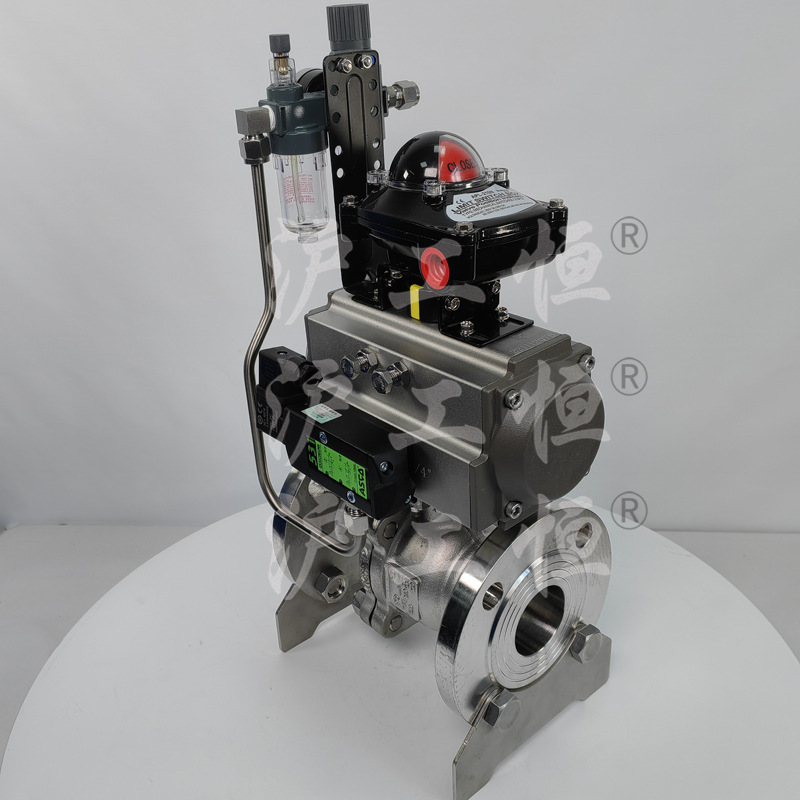

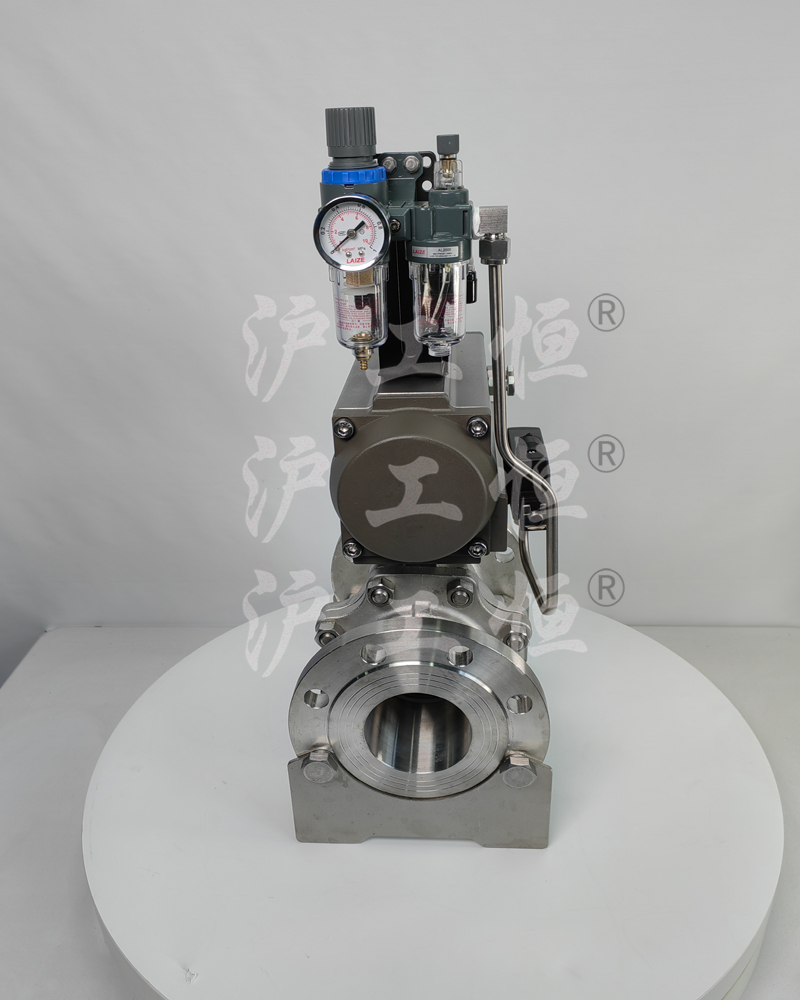

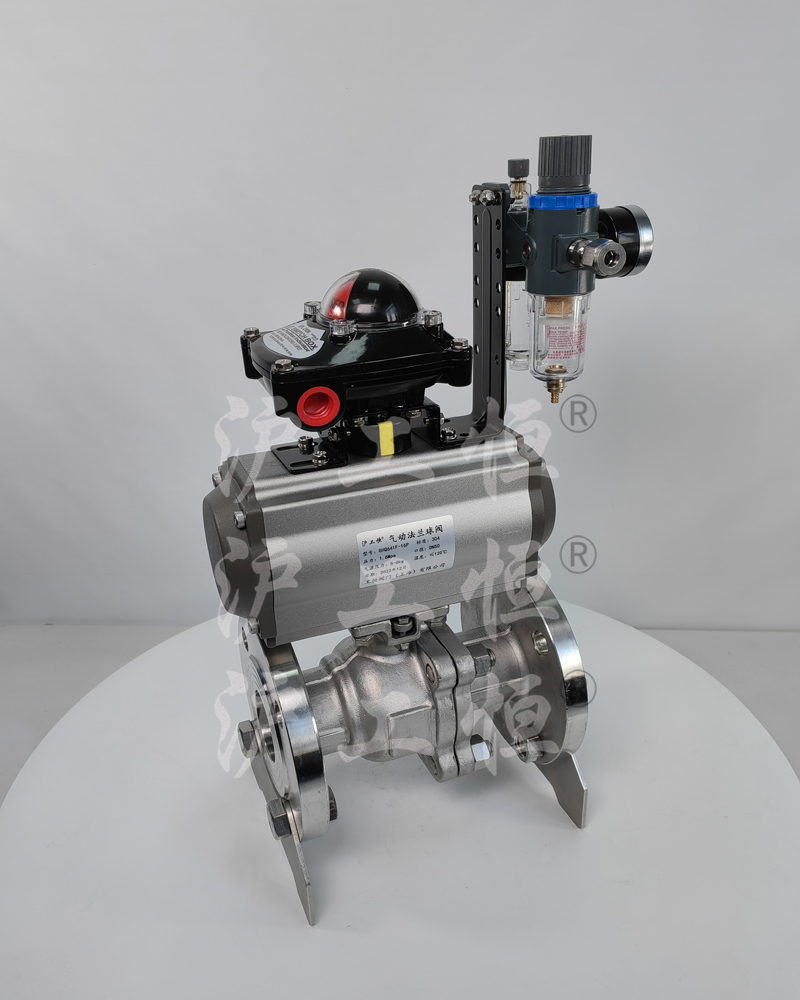

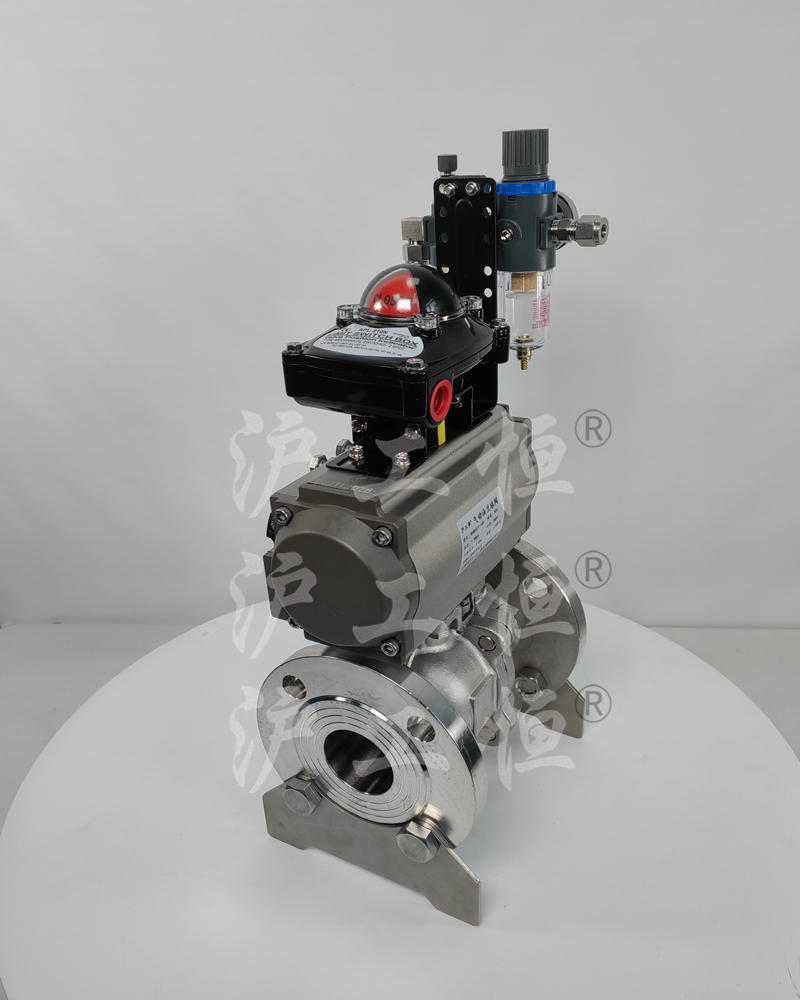

Q641F-16P不鏽鋼高平台氣動球閥-配ASCO電磁閥

類别：氣動閥門 日期：2023-04-19

品牌
滬工恒
連接形式
法蘭
結構形式
浮動球球閥
公稱通徑
DN15-DN1800
适用介質
水、蒸汽、油品等
工作溫度
常溫
壓力環境
常壓
流動方向
單向
驅動方式
氣動
類型(通道位置)
二通式
密封形式
軟密封
零部件及配件
閥體
數量
600
可售賣地
北京;天津;河北;山西;內蒙古;遼甯;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;雲南;西藏;陝西;甘肅;青海;甯夏;新疆
用途
截止
材質
不鏽鋼






産品概述：
氣動法蘭球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。（1）、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。（2）、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。（3）、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力随着介質壓力的增高而增大。（4）、閥杆密封，由于閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力随着介質的壓力增高而增大。（5）、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。（6）、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，确保閥杆密封。（7）、 防靜電功能：在球體、閥杆、閥體之間設置彈簧，能将開關過程産生的靜電導出。

執行機構介紹：
采用GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。

附件的選項：
根據不同控制和要求可選擇下列附件：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構：

主要性能規範：
公稱通徑mm DN15-DN300
材料代号 C   R
主要 零件 閥體 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯 金屬密封
填料 聚四氟乙烯 柔性石墨
适用 工況 适用 介質 蒸汽、 水、油品 硝酸類 醋酸類
适用 溫度 -28℃ - 300℃
執行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
氣源 壓力 0.4-0.7MPa
試驗壓力 （Mpa） 公稱壓力（Mpa） 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
