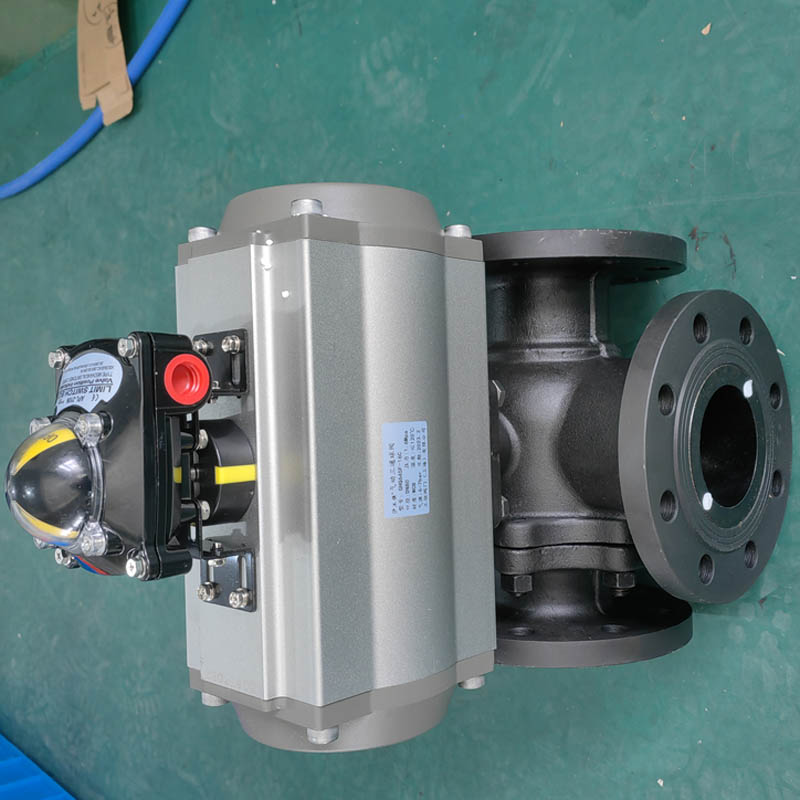

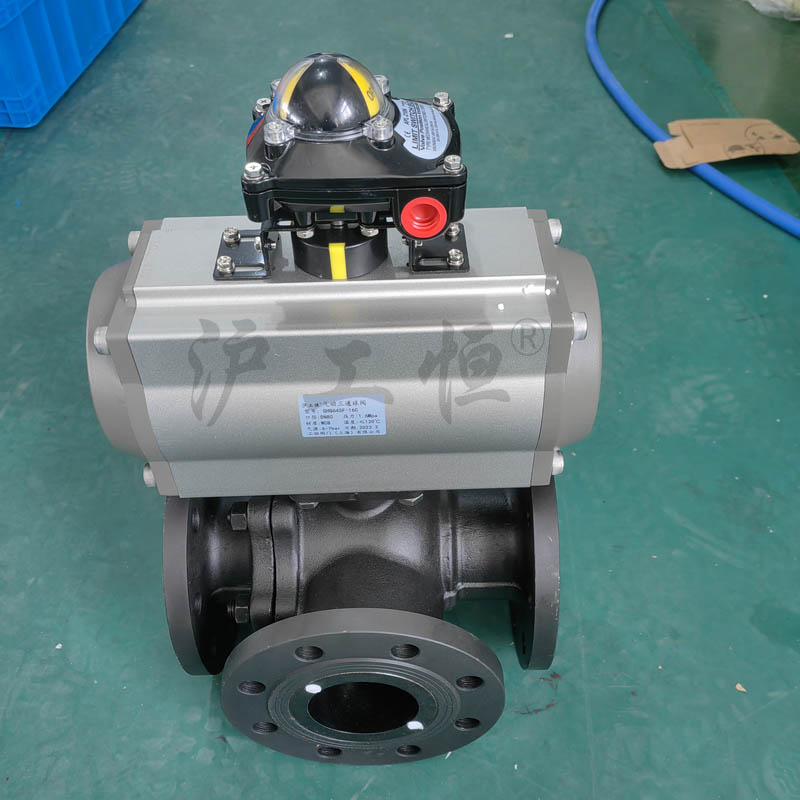

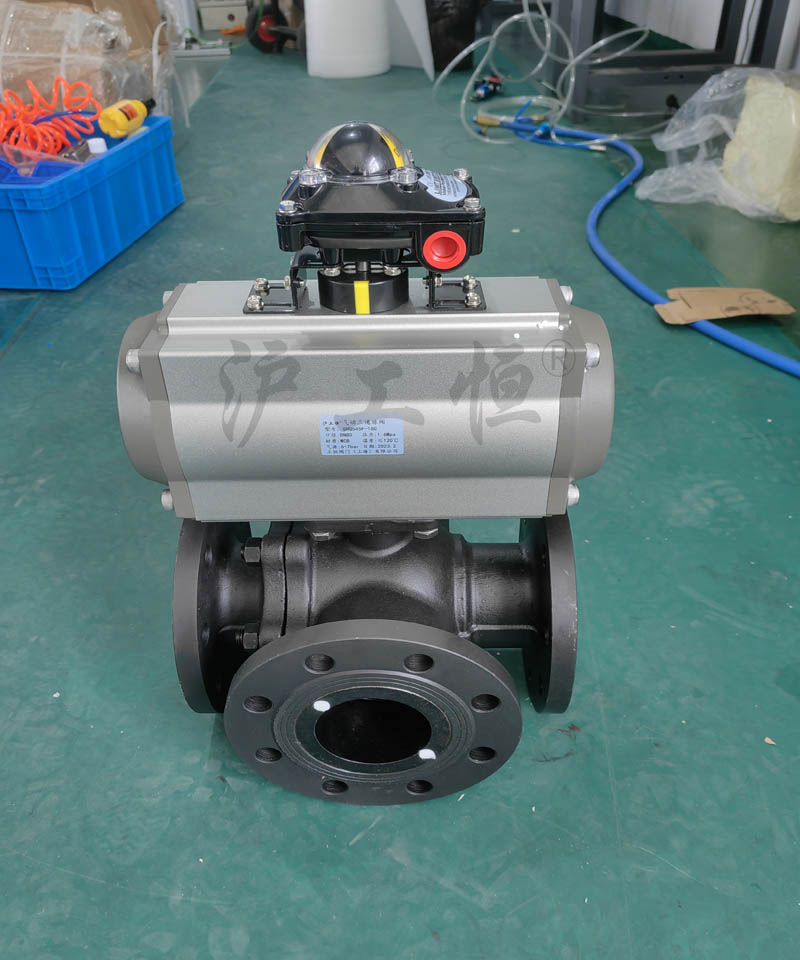

GHQ645F 碳鋼氣動三通球閥L型起分合流切換作用

類别：氣動閥門 日期：2023-04-19

品牌
滬工恒
功能用途
分合流、換向
連接方式
法蘭
驅動方式
氣動
适應溫度
≤120℃
公稱壓力
16bar
公稱直徑
40cm
是否定制
是
适用介質
水、蒸汽、油品等
适用範圍
建築、消防、化工、石油、電力等
配件
帶三聯件
數量
600
流動方向
雙向
顔色
黑色
可售賣地
北京;天津;河北;山西;內蒙古;遼甯;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;雲南;西藏;陝西;甘肅;青海;甯夏;新疆
材質
鑄鋼




一、T型三通球閥産品概述
三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
三通球閥與閥座密封根據工況不同，可分别采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速塗鎢钴合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，适用各種苛刻工況！

二、T型三通球閥主要零部件材料表
序号 零件名稱 材質名稱(常規配置)
Q45F/H-25C Q45F/H-25P Q45F/H-25R Q45F/H-25RL
1 閥體、閥蓋 WCB 304(CF8) 316(CF3) 316L(CF3M)
2 填料 PTFE、PPL、柔性石墨
3 球體 1Cr18Ni9Ti 304 316 316L
4 密封圈 PTFE、PPL
5 墊片 PTFE、PPL
6 閥座、閥杆 2Cr13 304 316 316L
7 雙頭螺栓 35CrMoA 304 316 316L

三、T型三通球閥主要性能規範表
公稱壓力PN(MPa) 試驗壓力
殼體 高壓液密封 低壓液密封
1.6 2.4MPa 1.76MPa 0.6MPa
2.5 3.75MPa 2.75MPa
4.0 6.0MPa 4.4MPa
适用工況 适用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
适用溫度 -28～350℃
應用規範 連接法蘭标準 JB79、GB9113、HG20592、 ASTM B16.5
檢驗試驗标準 JB/T9092、API598


四、T型三通球閥主要外型尺寸表
公稱通徑
(mm)		 PN25(2.5MPa)尺寸
L L1 D K R C f N-d
DN15 150 75 95 65 45 14 2 4-ø14
DN20 164 82 105 75 55 16 2 4-ø14
DN25 180 90 115 85 65 16 2 4-ø14
DN32 200 100 135 100 78 18 2 4-ø18
DN40 220 110 145 110 85 18 3 4-ø18
DN50 240 120 160 125 100 20 3 4-ø18
DN65 260 130 180 145 120 20 3 4-ø18
DN80 280 140 195 160 135 20 3 8-ø18
DN100 320 160 215 180 155 22 3 8-ø18
DN125 380 190 245 210 185 22 3 8-ø18
DN150 440 220 280 240 210 24 3 8-ø23
DN200 550 275 335 295 265 24 3 12-ø23
DN250 670 335 405 355 320 30 3 12-ø25
DN300 720 425 460 410 375 30 4 12-ø25
