D671F-16Q四氟對夾式氣動蝶閥防爆緊急切斷閥耐腐

類别:氣動閥門 日期:2022-09-07


一、産品介紹:

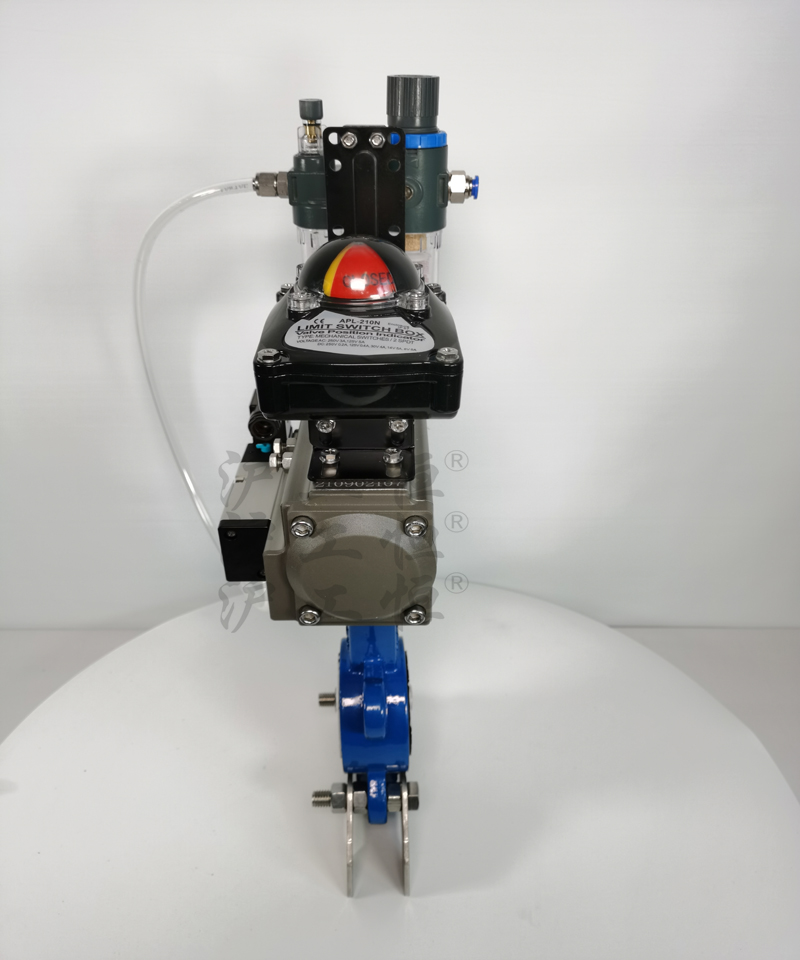

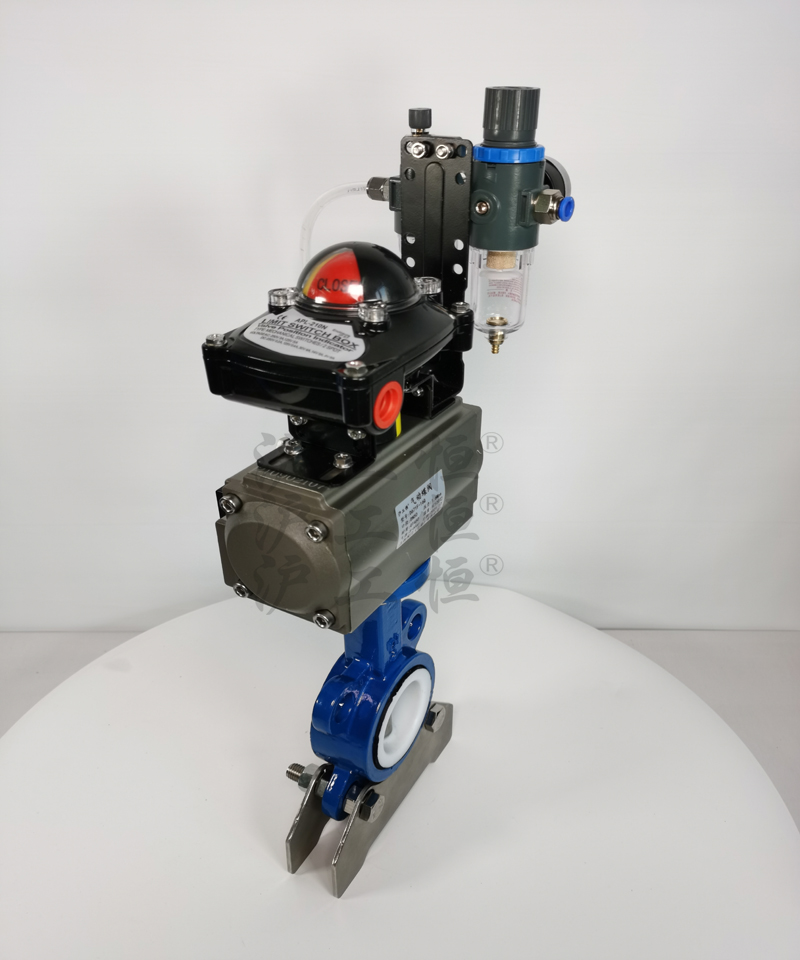

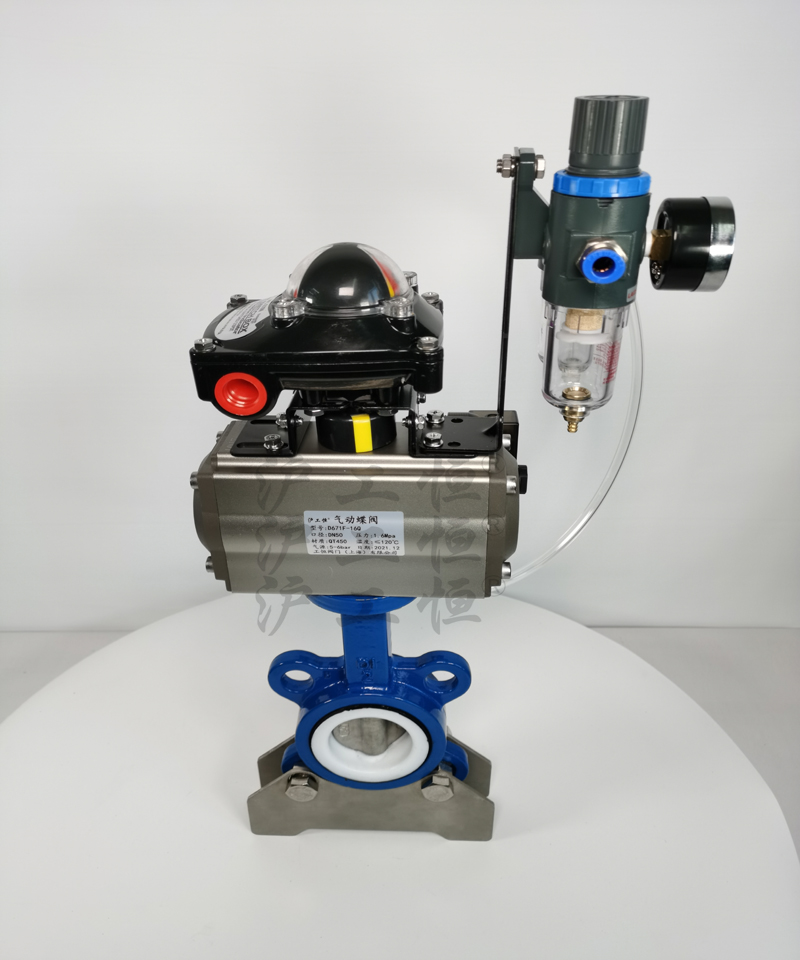

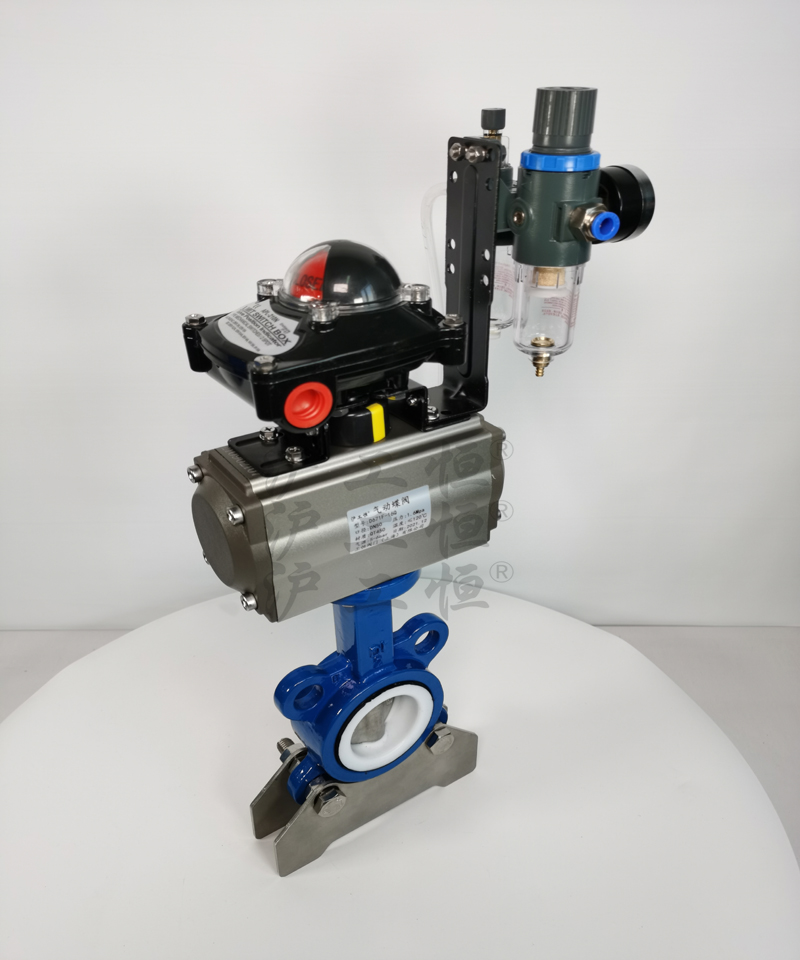

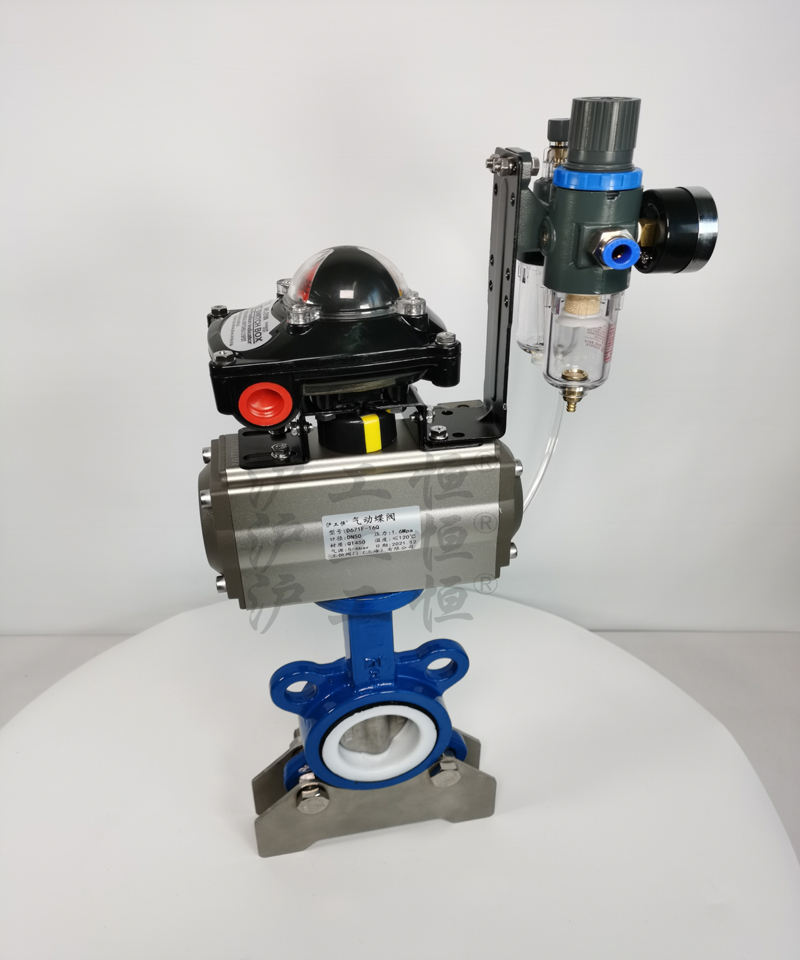

由氣動活塞式執行器、橡膠密封蝶閥和碳鋼或不鏽鋼閥闆、閥杆構成。适用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:(1)設計新穎、合理、結構獨特,重量輕,啓閉迅速。(2)操力矩小,操作方便,省力靈巧。(3)可以任何位置安裝,維修方便。(4)密封件可以更換,密封性能可靠達到雙向密封零洩漏。(5)密封材料耐老化、耐腐蝕,使用壽命長等特點。



二、主要技術參數:

1、閥體

閥體形式

直通鑄造蝶閥

公稱通徑

DN50~1000mm

公稱壓力

PN1.0、1.6MPa

法蘭标準

JISB220、JB/T79、ANSIB16.5-1981、GB/T9113、HG20594-97、HG20618-97等

連接形式

法蘭式、對夾式

閥蓋形式

一體式

壓蓋型式

壓蓋壓緊式

密封填料

V型聚四氟乙烯填料、柔性石墨填

閥闆形式

垂直闆式(蝶形)

流量特性

調節型(近似等百分比)、開關型(線性)

2、執行機構

執行器型号

GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器

供氣壓力

400~700KPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30~+70℃

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


三、主要性能指标:

公稱通徑

DN(mm)

50~1000

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

适用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

氣動傳動


四、零件材料

零件名稱

主要材料

閥體

球墨鑄鋼、鑄鋼、合金鋼、不鏽鋼

蝶闆

灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥杆

2Cr13、不鏽鋼

填料

O型圈、柔性石墨O
