類别：氣動閥門 日期：2022-09-01
一、産品介紹：

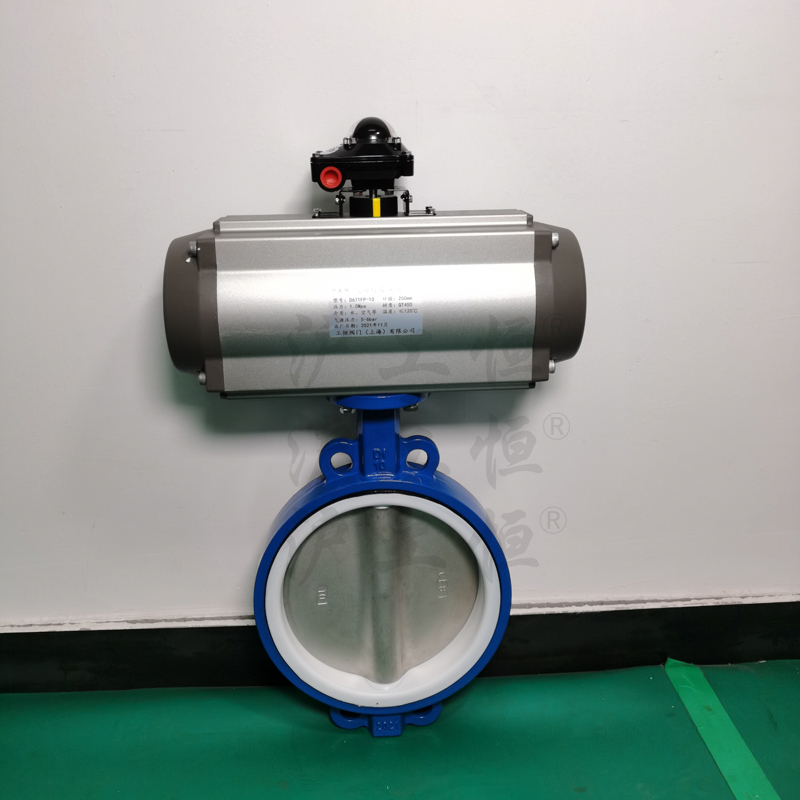

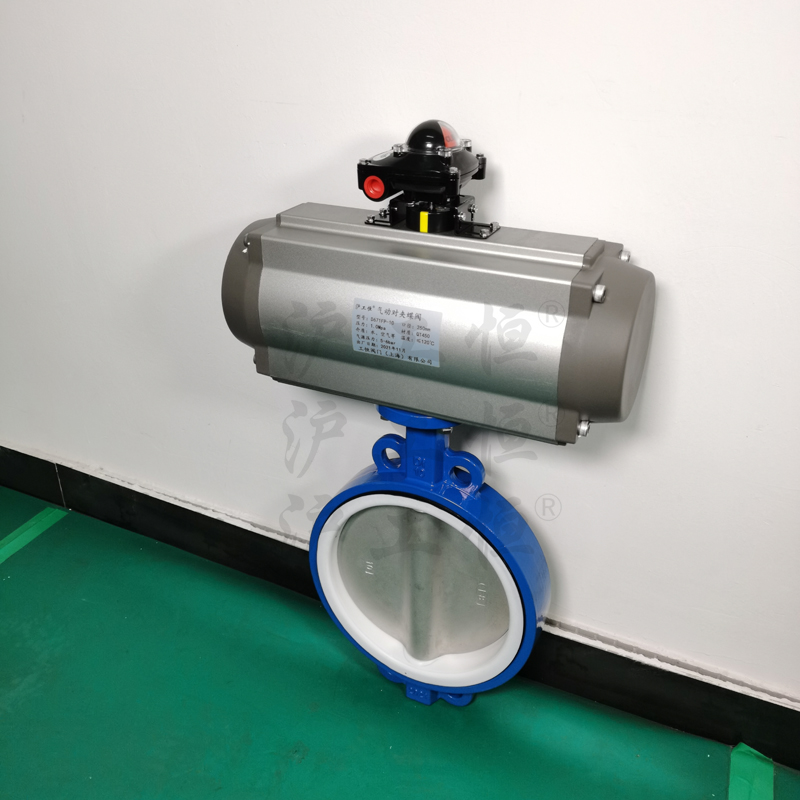

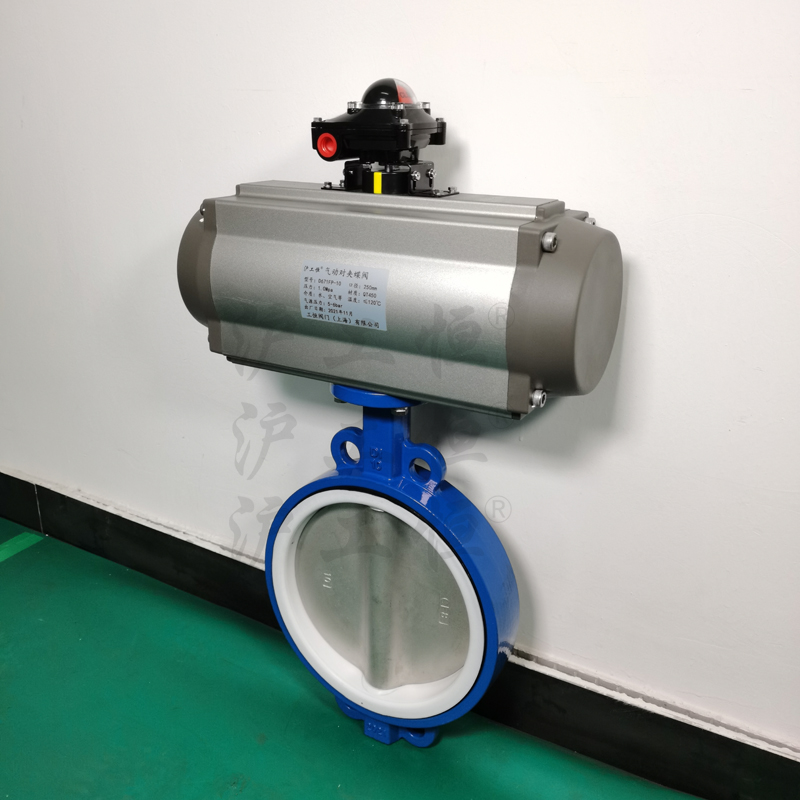

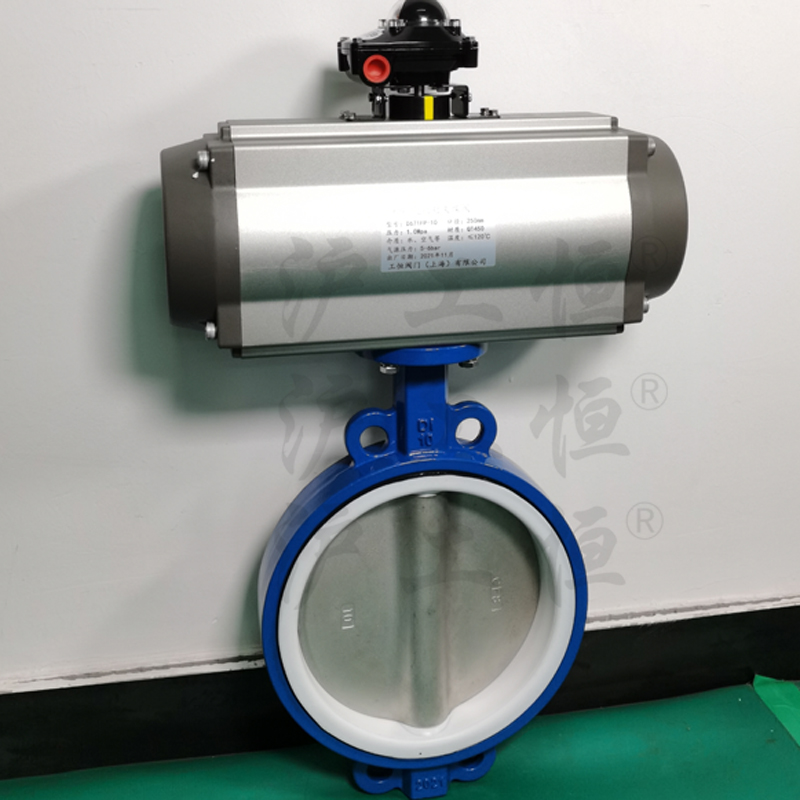

由氣動活塞式執行器、橡膠密封蝶閥和碳鋼或不鏽鋼閥闆、閥杆構成。适用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:（1）設計新穎、合理、結構獨特，重量輕，啓閉迅速。（2）操力矩小，操作方便，省力靈巧。（3）可以任何位置安裝，維修方便。（4）密封件可以更換，密封性能可靠達到雙向密封零洩漏。（5）密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、主要技術參數：
1、閥體
|
閥體形式 |
直通鑄造蝶閥 |
|
公稱通徑 |
DN50～1000mm |
|
公稱壓力 |
PN1.0、1.6MPa |
|
法蘭标準 |
JISB220、JB/T79、ANSIB16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
連接形式 |
法蘭式、對夾式 |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓蓋壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填 |
|
閥闆形式 |
垂直闆式(蝶形) |
|
流量特性 |
調節型(近似等百分比)、開關型(線性) |
2、執行機構
|
執行器型号 |
GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
400～700KPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、主要性能指标：
|
公稱通徑 |
DN（mm） |
50～1000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
适用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
氣動傳動 |
|||
四、零件材料
|
零件名稱 |
主要材料 |
|
閥體 |
球墨鑄鋼、鑄鋼、合金鋼、不鏽鋼 |
|
蝶闆 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥杆 |
2Cr13、不鏽鋼 |
|
填料 |
O型圈、柔性石墨O |
