類别：氣動閥門 日期：2022-08-16
産品概述：
氣動法蘭球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。（1）、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。（2）、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。（3）、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力随着介質壓力的增高而增大。（4）、閥杆密封，由于閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力随着介質的壓力增高而增大。（5）、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。（6）、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，确保閥杆密封。（7）、 防靜電功能：在球體、閥杆、閥體之間設置彈簧，能将開關過程産生的靜電導出。
執行機構介紹：
采用GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。
附件的選項：
根據不同控制和要求可選擇下列附件：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構：
主要性能規範：
|
公稱通徑mm |
DN15-DN300 |
|||||||||||
|
材料代号 |
C |
R |
||||||||||
|
主要 零件 |
閥體 |
WCB |
ZG1Cr18 Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
||||||||
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||||||||
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||||||||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 金屬密封 |
|||||||||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||||||||
|
适用 工況 |
适用 介質 |
蒸汽、 水、油品 |
硝酸類 |
醋酸類 |
||||||||
|
适用 溫度 |
-28℃ - 300℃ |
|||||||||||
|
執行器 |
型号 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
||||||||||
|
氣源 壓力 |
0.4-0.7MPa |
|||||||||||
|
試驗壓力 （Mpa） |
公稱壓力（Mpa） |
壓力級 |
JIS(Mpa) |
|||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|||
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
||
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
||

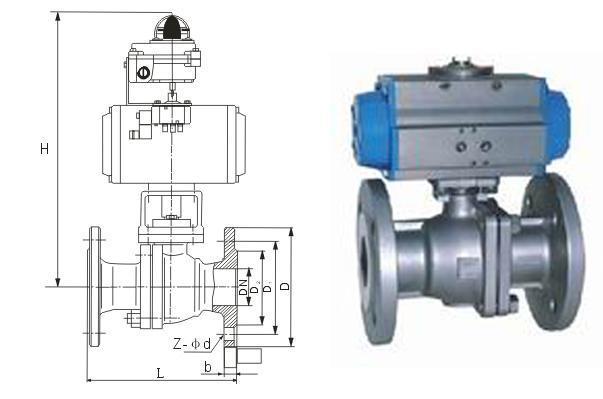

主要外形及連接尺寸表：
|
公稱通徑 DN(mm) |
尺 寸 |
執 行 器 型 号 |
||||||||||||||
|
1.6MPa |
2.5MPa |
4.0MPa |
||||||||||||||
|
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列執行器 以上選配僅供參考具體 選區用根據實際要求 |
||||
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
130 |
130 |
65 |
16 |
4-14 |
|
|
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
150 |
150 |
75 |
16 |
4-14 |
|
|
25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
160 |
160 |
85 |
16 |
4-14 |
|
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
180 |
180 |
100 |
18 |
4-18 |
|
|
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
200 |
200 |
110 |
18 |
4-18 |
|
|
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
230 |
230 |
125 |
20 |
4-18 |
|
|
65 |
222 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
290 |
290 |
145 |
22 |
8-18 |
|
|
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
310 |
310 |
160 |
22 |
8-18 |
|
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
350 |
350 |
190 |
24 |
8-23 |
|
|
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
400 |
270 |
220 |
28 |
8-25 |
|
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
480 |
300 |
250 |
30 |
8-25 |
|
|
200 |
457 |
335 |
295 |
28 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
375 |
320 |
38 |
12-30 |
|
