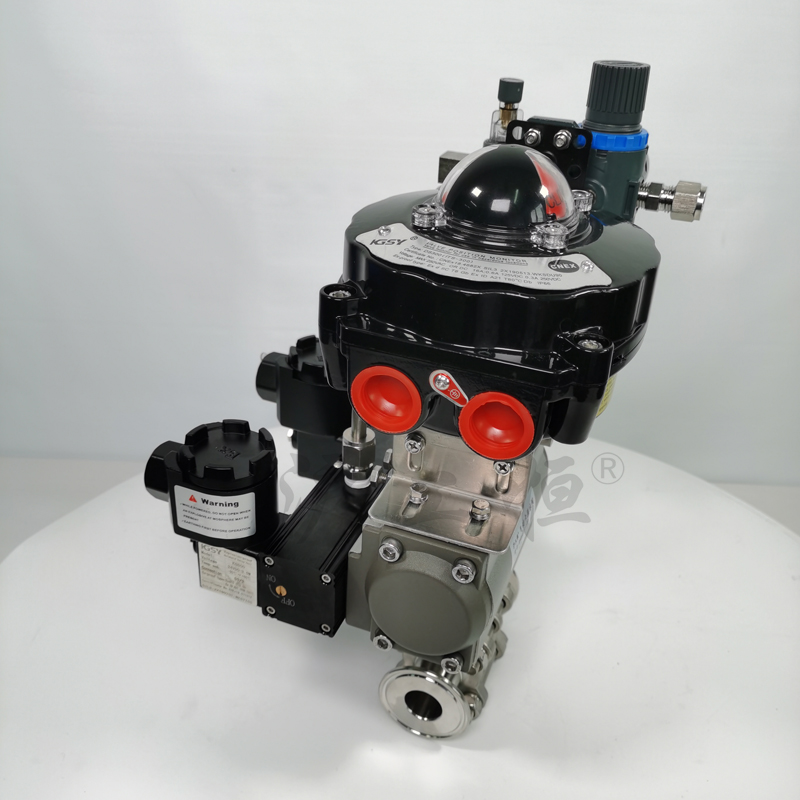

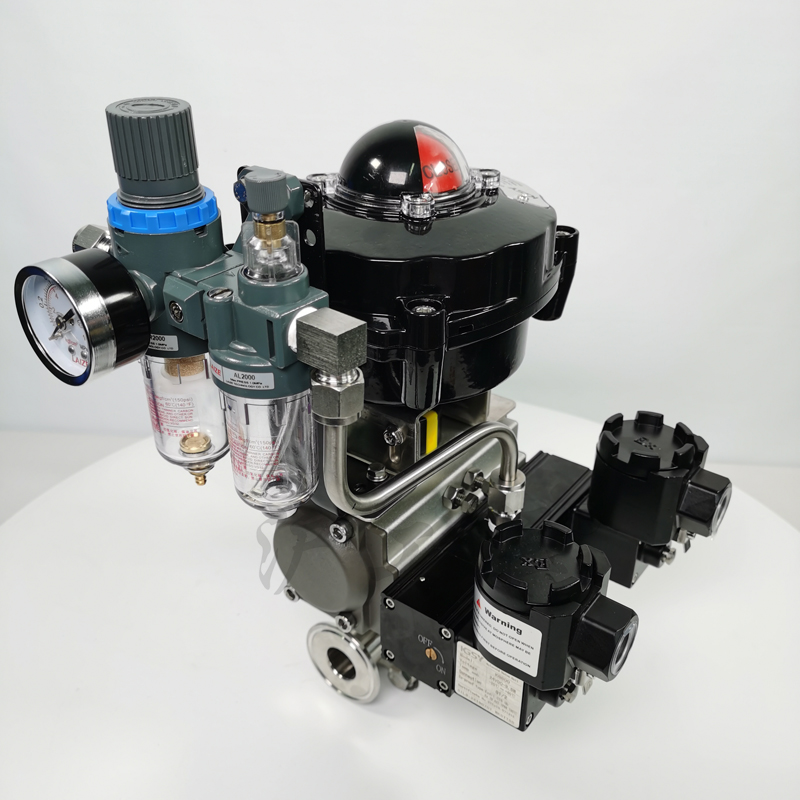

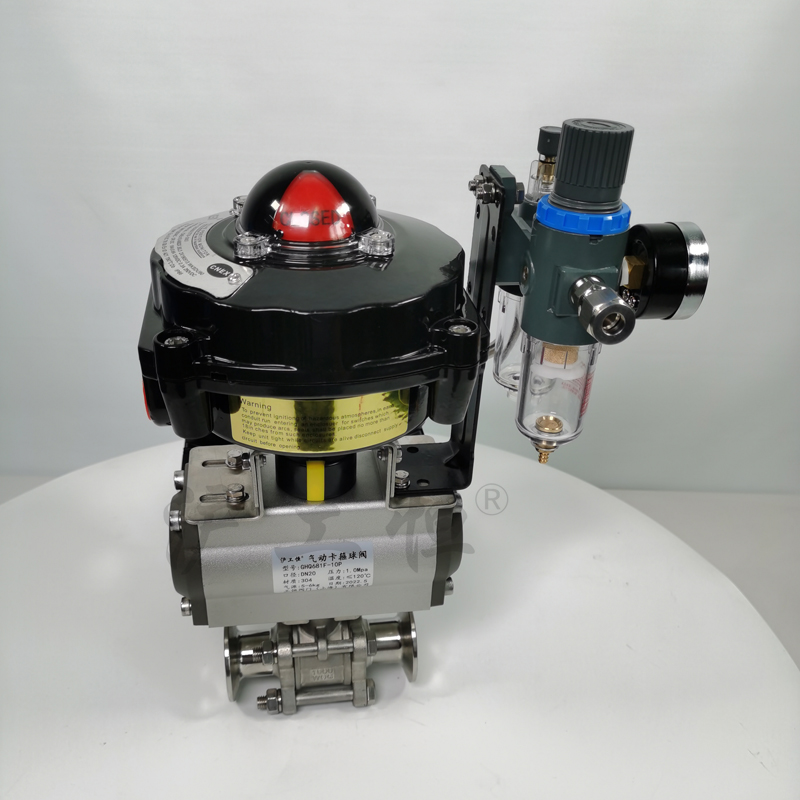

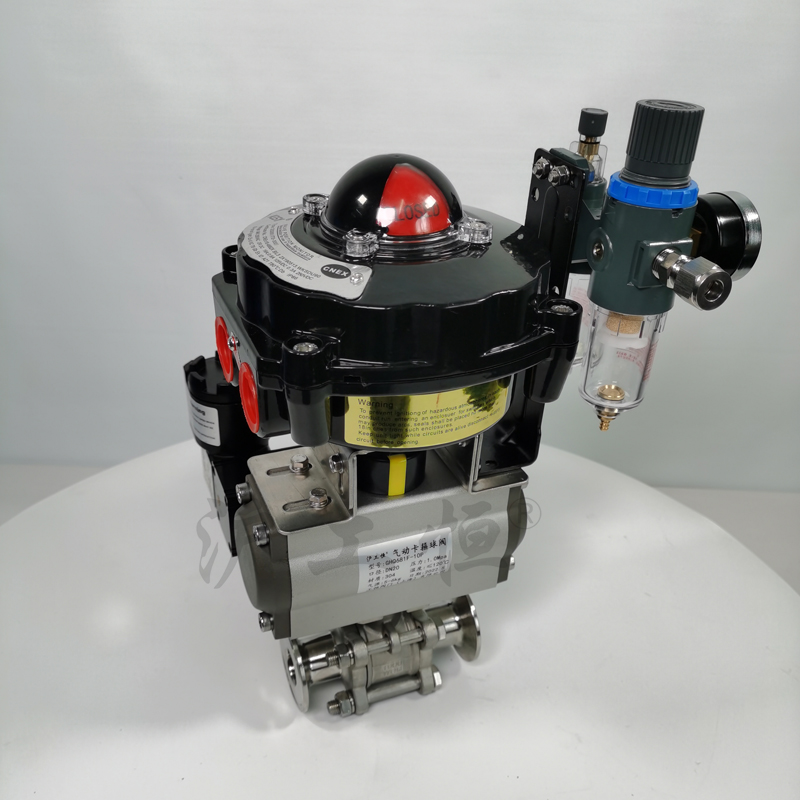

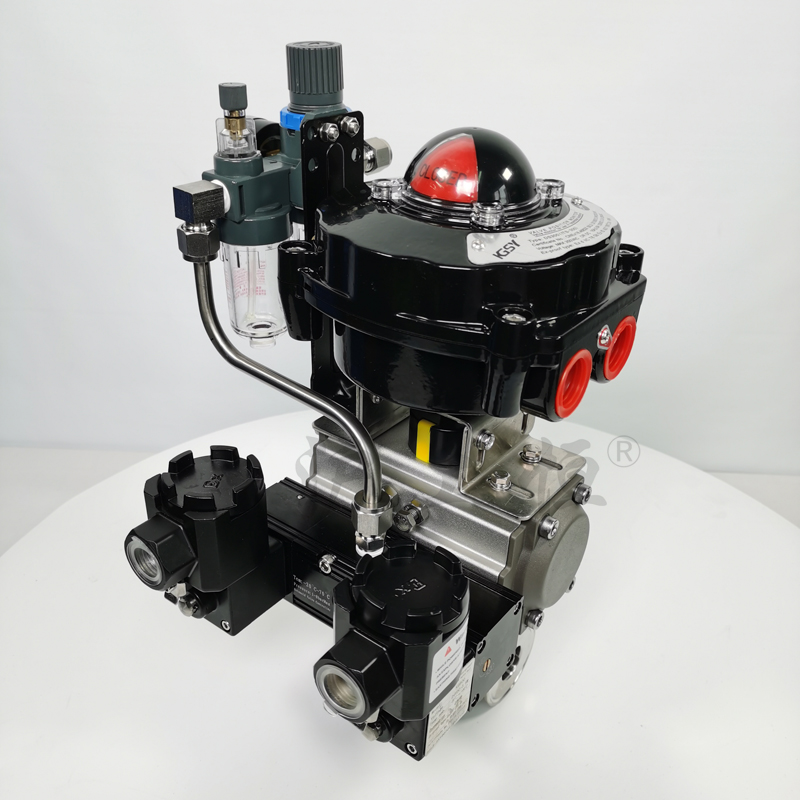

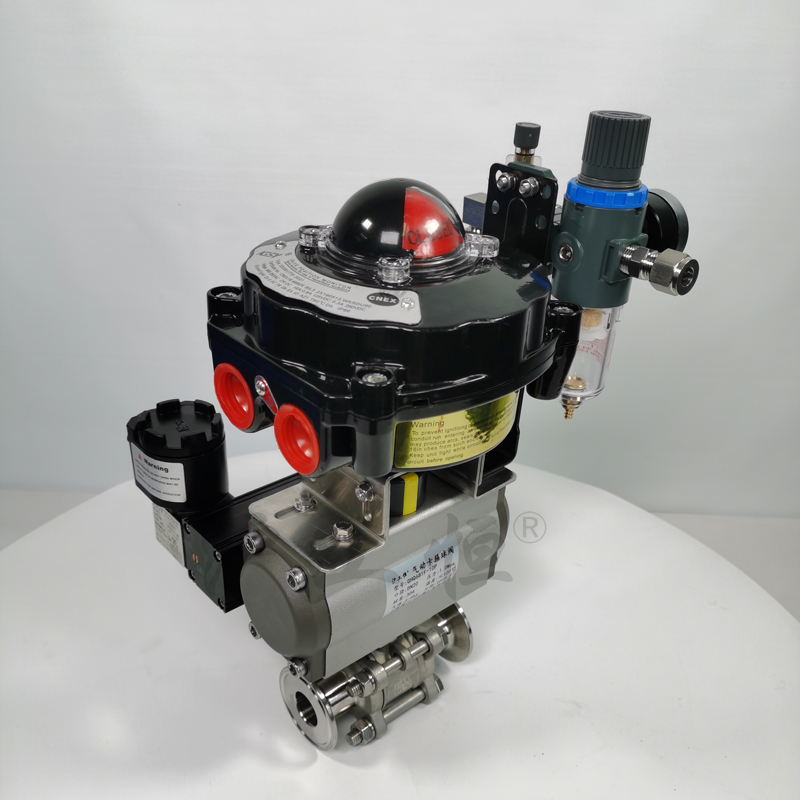

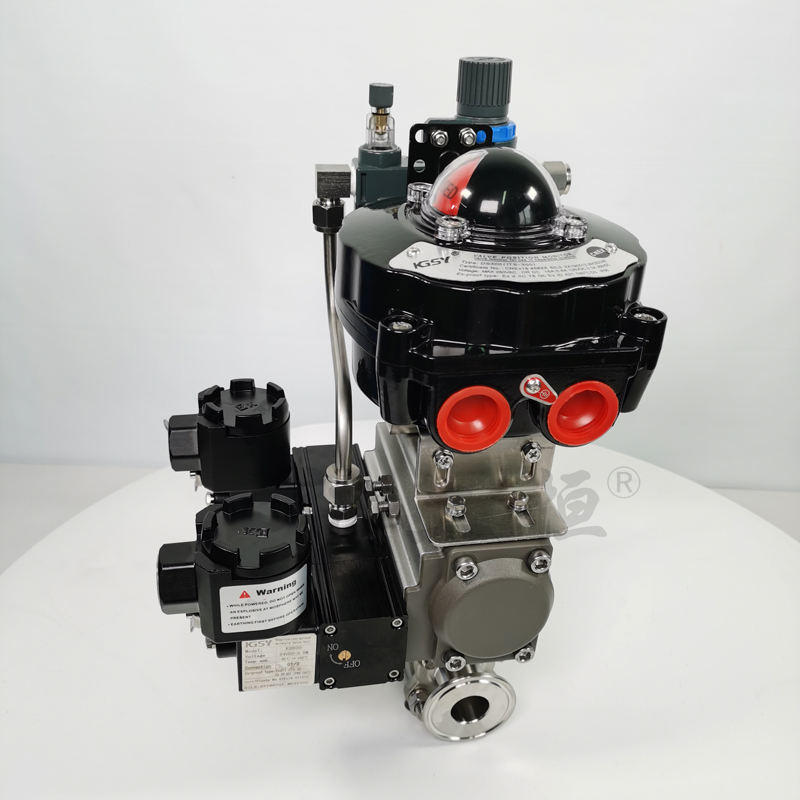

GHQ681F-10P氣動卡箍快裝球閥,防爆氣動快接球閥

類别:氣動閥門 日期:2022-07-28



Q681F氣動衛生級快裝球閥産品簡介:
氣動衛生級球閥Q681F氣動衛生級快裝球閥/氣動衛生級卡箍球閥/氣動衛生級快接球閥/氣動衛生級卡盤球閥皆經過了精密的檢驗流程和嚴格的品質管理,流道經過精密抛光和除菌處理。閥體采用不鏽鋼精制而成,流道內壁0.5um(240Grit)電子抛光,保持流體暢通無阻。密封面采用的全包PTFE沒有死角,保證衛生且容易清洗。兩端為卡箍連接方便拆卸、清洗、維修。廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

産品特點:
1、孔徑大小與管道緻,不産生沉澱物。
2、流道內壁240Grit抛光,保證流道暢通無阻。
3、采用全包的PTFE密封沒有死角,易清洗。


執行機構
采用新型ATD系列氣動執行器,有雙作用式和單作用式(彈簧複位),齒輪傳動,安全可靠。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、IS05211标準連接為産品的安裝更換提供了方便。
7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。


Q681F氣動三通球閥 氣動衛生級三通球閥技術參數:

公稱通徑 DN15~DN102(mm)
公稱壓力 PN1.0MPa
結構形式 三通T型、三通L型
閥座密封 聚四氟乙烯(PTFE)≤180℃
鏈接方式 卡箍快裝式連接
閥體材質 不鏽鋼304、316、316L
球芯材質 不鏽鋼304、316、316L
作用形式 單作用式(彈簧複位)常開常閉、雙作用(氣開氣關)
控制方式 切斷式(開關控制)、調節型(4-20mA信号實現調節功能)
訂貨說明:
1、氣動執行器類型:雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件:電磁閥、定位器、信号反饋、氣源處理三聯件、手動機構

附件選項
根據不同控制和要求可選擇下列附件:
回訊器:也叫限位開關,遠程反饋開關信号(可選防爆)。
電磁閥:雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件:可對氣源穩壓、過濾、氣缸加潤滑油。手輪機構:轉動手輪機構,可實現手動開、關閥。
電氣定位器:輸入4~20mA信号,實現閥門調節功能。
