類别：氣動閥門 日期：2022-07-28

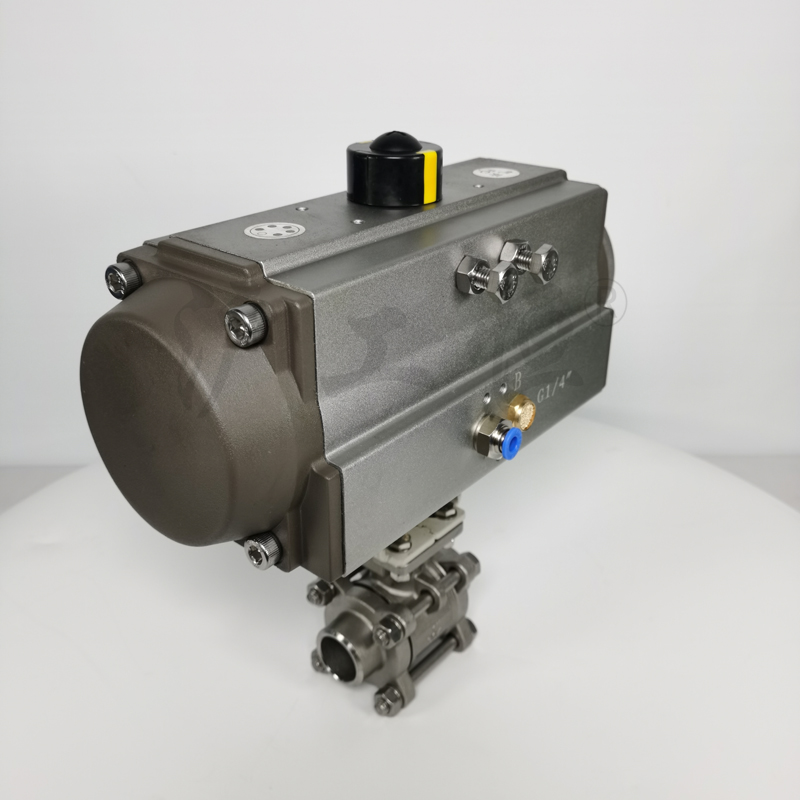

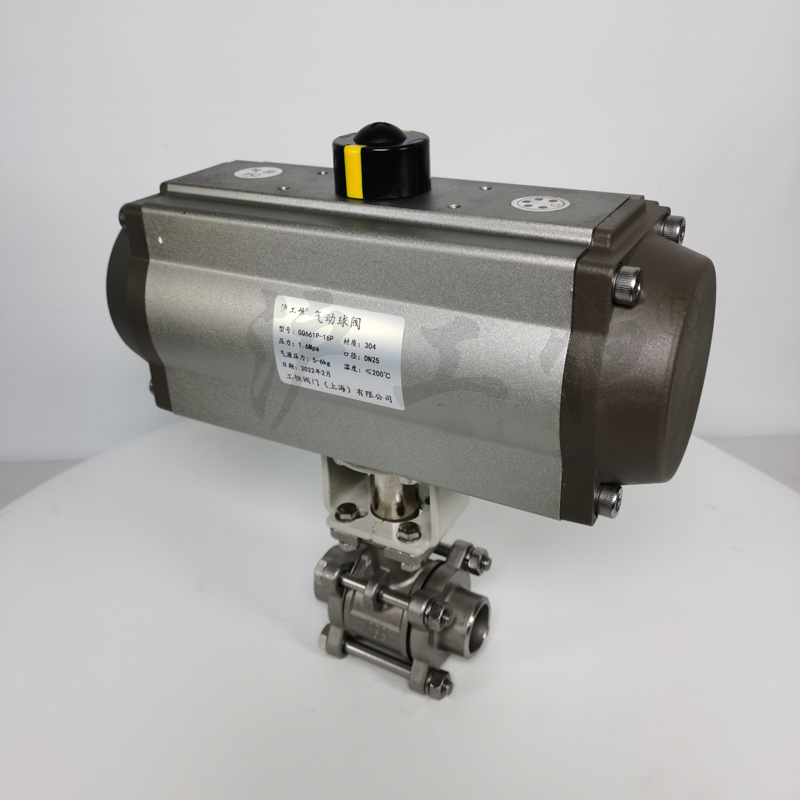

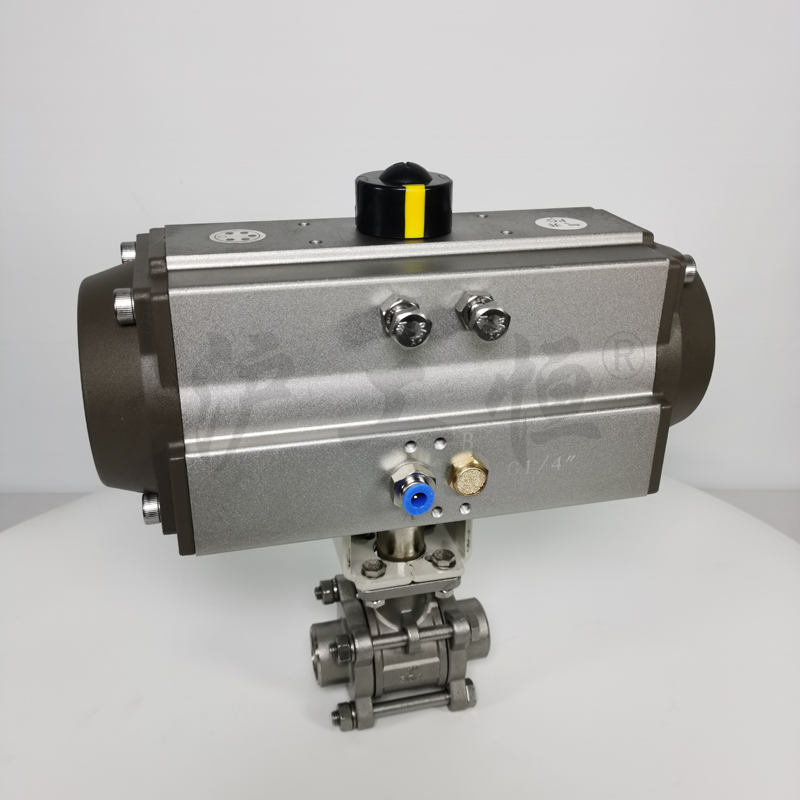

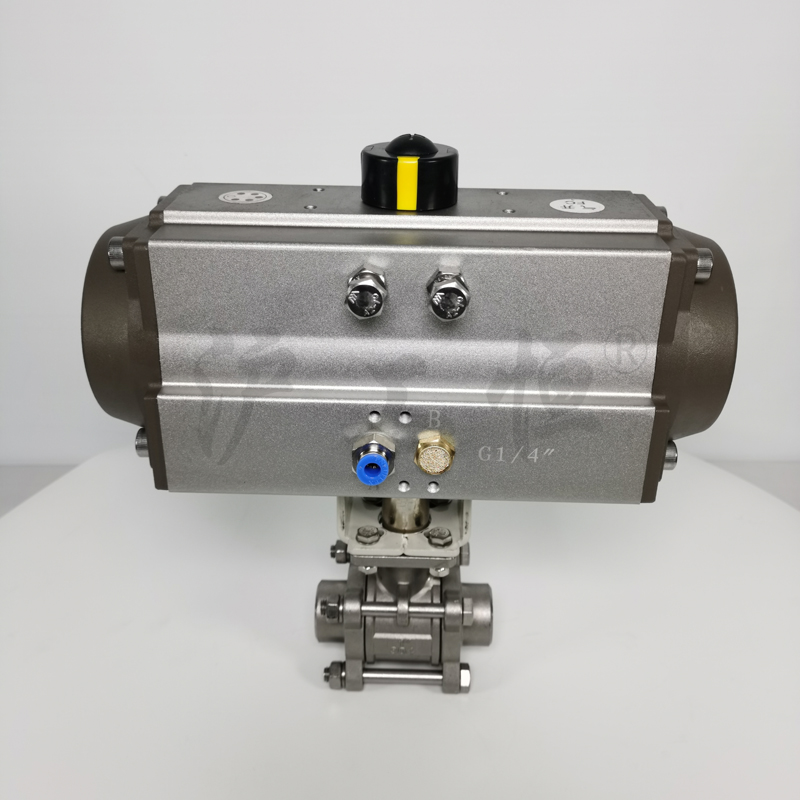

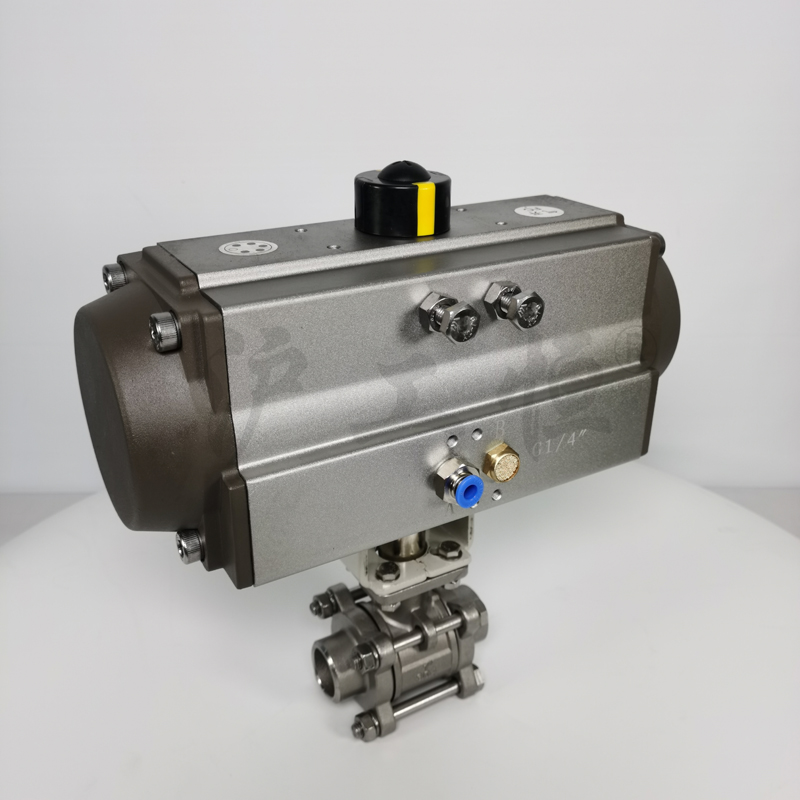

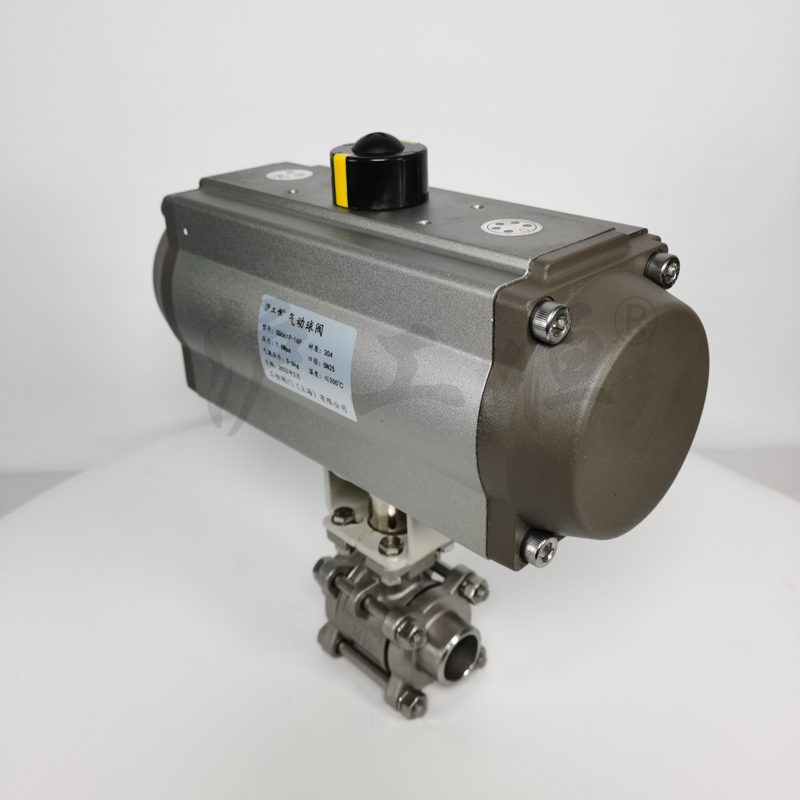

Q661F-16P氣動三片式304不鏽鋼焊接對焊球閥
産品概述：
Q661F-16P氣動高壓焊接球閥,不鏽鋼高壓焊接球閥是以壓縮空氣為動力，閥杆帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。可采用智能控制與定位，與電氣閥門配套，輸入4-20mADC信号及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。Q661F-16P氣動高壓法蘭球閥按其密封性能分為金屬密封與軟密封。Q661F-16P氣動高壓焊接球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、适應性等優點。氣動高壓焊接球閥适合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓焊接球閥應用于石油、化工、教學設備、輕工、高壓設備、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
技術參數及性能：
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥體形式 |
整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) |
|||||||||||
|
公稱壓力 |
PN16.0、25.0 MPa；ANSI 150、300、600、900LB |
|||||||||||
|
連接形式 |
法蘭式、焊接式、螺紋式(适用于PN45MPa以內) |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
閥芯形式 |
O型球體閥芯 |
|||||||||||
|
流量特性 |
近似快開特性 |
|||||||||||
|
動作範圍 |
0～90°、0～360° |
|||||||||||
|
洩露量Q |
按GB/T4213-92，小于額定KV0.01% |
|||||||||||
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|||||||||||
|
控制方式 |
開關兩位控制能、4～20mA模拟量信号控制 |
|||||||||||
性能規範：
|
公稱通徑DN(mm) |
DN15-300 |
|||||
|
公稱壓力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
适用介質 |
水、油、蒸氣、類(溫度≤200℃類(溫度≤200℃) |
|||||
