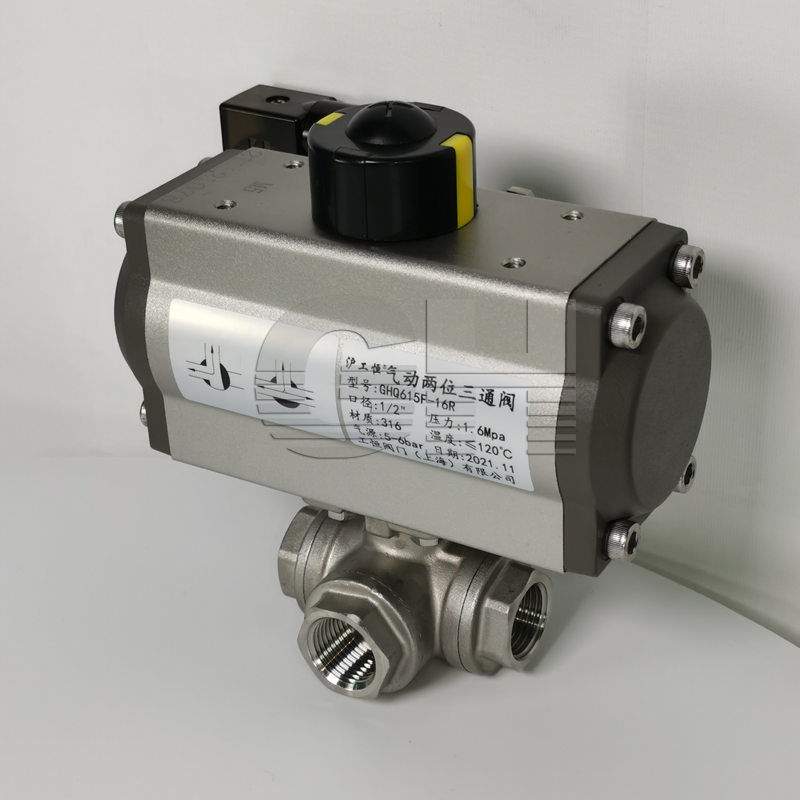

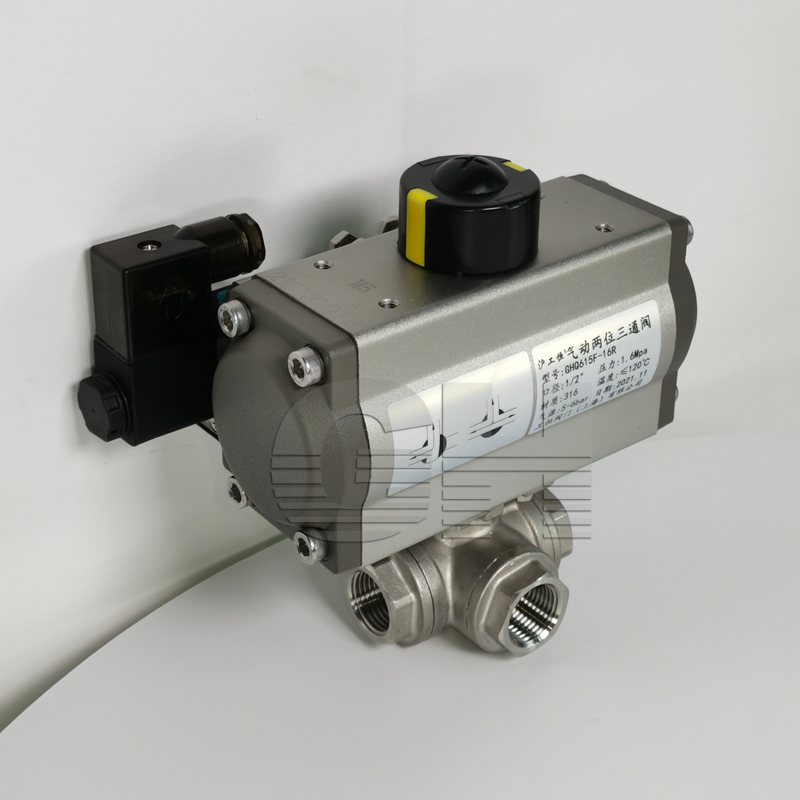

GHQ615F-16P內螺紋氣動三通球閥 氣動三通內絲球閥
類别：電動閥門 日期：2022-01-07
| 品牌 : | 滬工恒 | 型号 : | GHQ615F-16P |
| 材質 : | 不鏽鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 15-200 |
| 适用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 标準 : | 國标 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
一、Q615F氣動螺紋三通球閥産品概述
Q615F氣動內螺紋三通球閥采用內螺紋連接形式，配備适合氣動執行器安裝的高平台，閥座采用彈性密封結構，密封面結構形式為軟密封，密封可靠，啓閉輕松。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命，本産品流通能力大，可控制氣體、液體、蒸汽，更适用于控制高粘度纖維顆粒狀的流體，也适用于密封要求較嚴格的場合。
Q615F氣動內螺紋三通球閥由GT、SR、ST、AT、AW系列單雙作用氣動執行器與高平台內螺紋T型三通球閥組成，T型三通球閥為四閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
二、Q615F氣動螺紋三通球閥主要零部件材料表
| 序号 | 零件名稱 | 材質名稱 | ||
| 1 | 閥體 | WCB | CF8 | CF8M |
| 2 | 閥蓋 | WCB | CF8 | CF8M |
| 3 | 球體 | 2Cr13/304 | CF8 | CF8M |
| 4 | 墊片 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 5 | 閥杆 | 2Cr13/304 | CF8 | CF8M |
| 6 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 7 | 大薄片 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 螺母 | 35CrMoA | CF8 | CF8M |
| 9 | 螺帽 | 35CrMoA | CF8 | CF8 |
| 10 | 連接支架 | WCB | CF8 | CF8 |
| 11 | 皮套 | 塑料 | 塑料 | 塑料 |
| 12 | 連接套 | WCB | CF8 | CF8M |
三、Q615F氣動螺紋三通球閥主要執行器技術參數表
|
氣動 執行機構 |
型号 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 氣源壓力 | 0.4～0.7MPa(淨化壓縮空氣) | |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |
| 配用附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | |
| 作用形式 | 單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)雙作用執行機構：氣關式(B)—失氣時閥位保持(FL)；氣開式(K)—失氣時閥位保持(FL) |
四、Q615F氣動螺紋三通球閥主要外形尺寸表
|
公稱通徑 DN(mm) |
SIZE G(in) |
主要尺寸 | 執行器型号 | ||||||
| d | L | L0 | L1 | L2 | H | ||||
| DN15 | 1/2″ | 10 | 68 | 34 | 140/178 | 62/75 | 130/136 | 26 | GTD52/GTE65 |
| DN20 | 3/4″ | 15 | 78 | 39 | 140/178 | 62/75 | 135/141 | 32 | GTD52/GTE65 |
| DN25 | 1″ | 20 | 86 | 43 | 140/214 | 62/91 | 139/173 | 38 | GTD52/GTE80 |
| DN32 | 11/4″ | 25 | 111 | 55.5 | 164/214 | 75/91 | 158/186 | 49 | GTD65/GTE80 |
| DN40 | 11/2″ | 32 | 126 | 63 | 164/246 | 75/101 | 165/203 | 56 | GTD65/GTE90 |
| DN50 | 2″ | 38 | 143 | 71.5 | 190/295 | 91/112 | 202/228 | 70 | GTD80/GTE100 |
