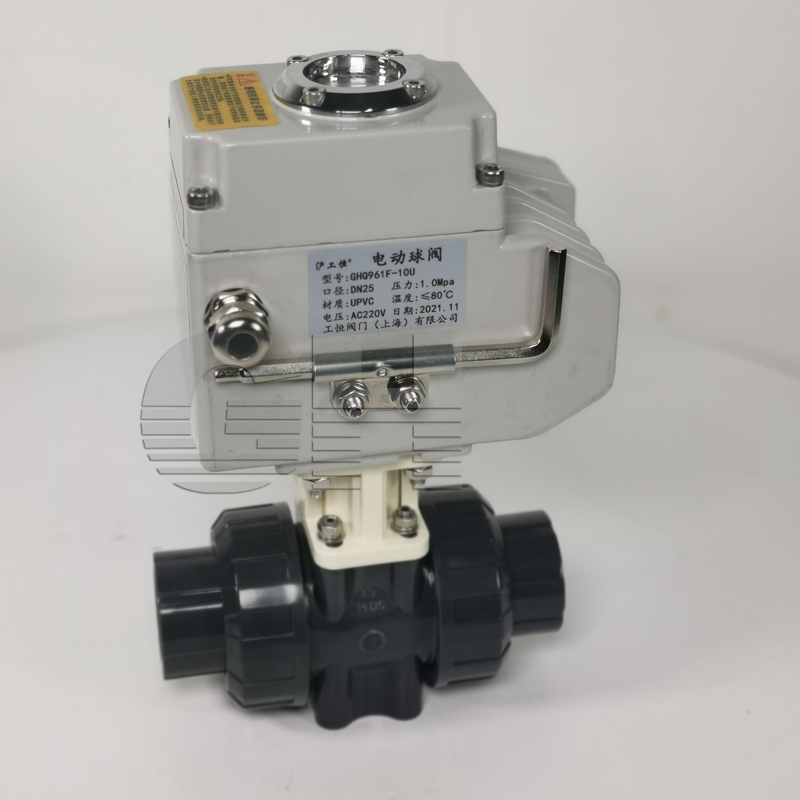

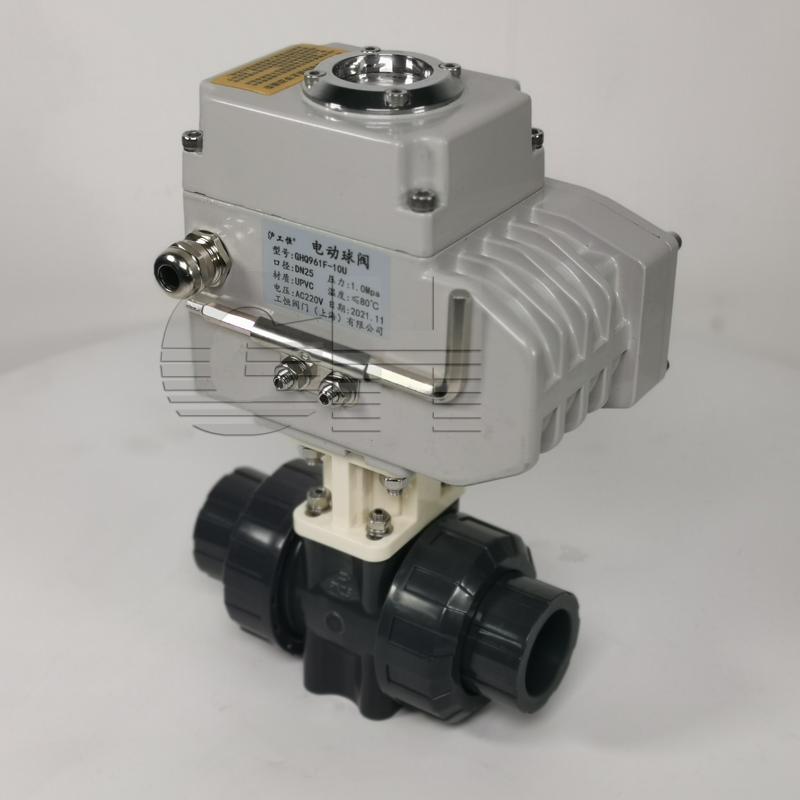

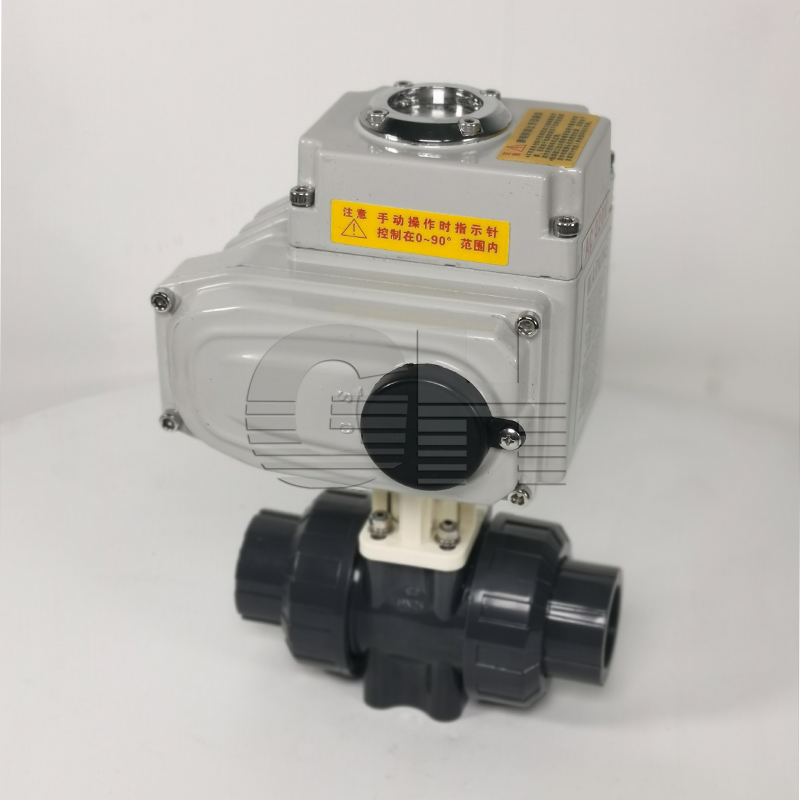

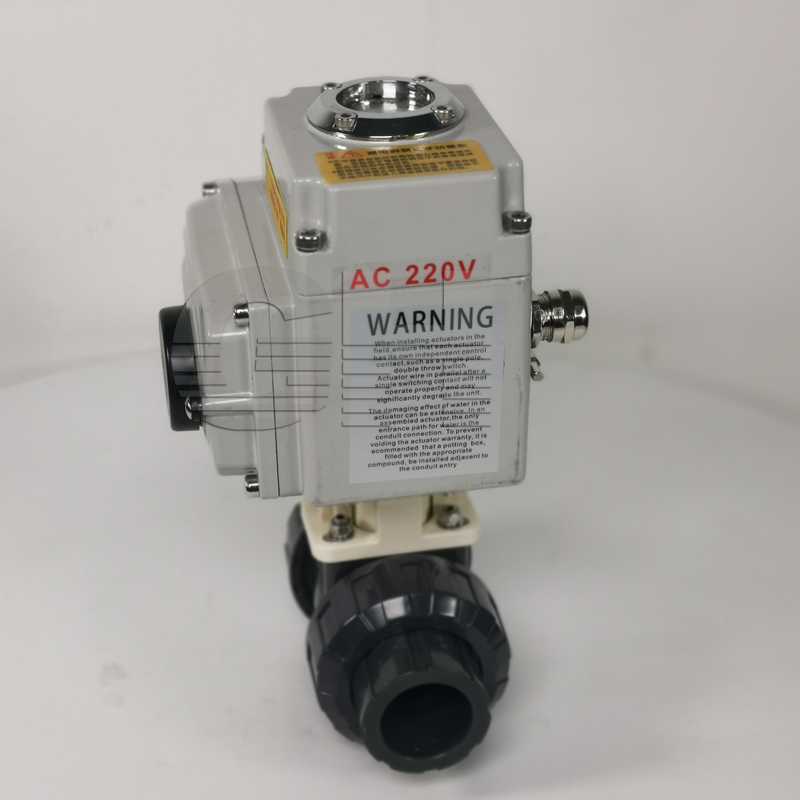

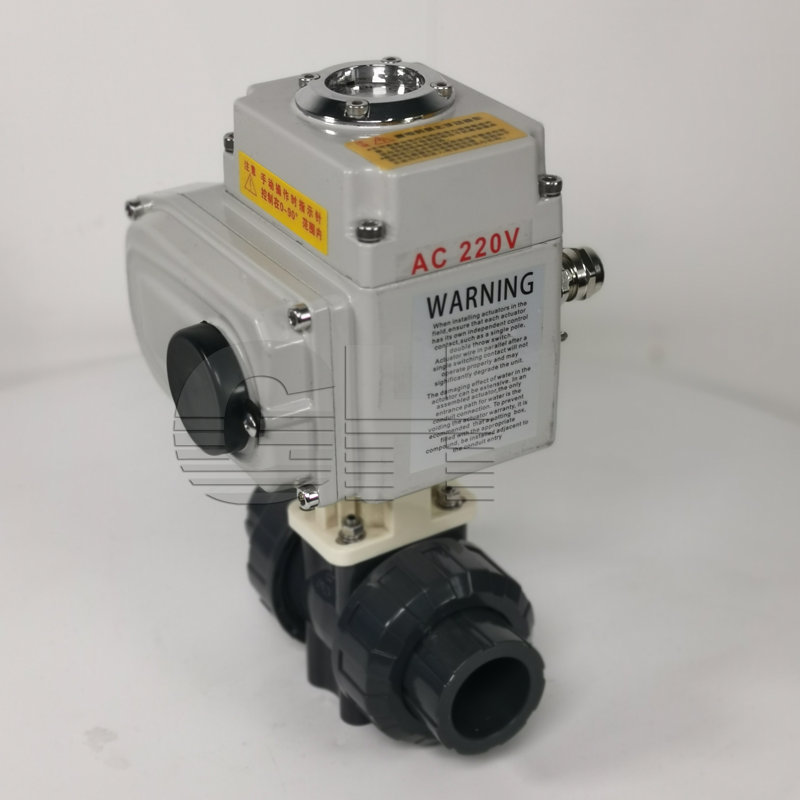

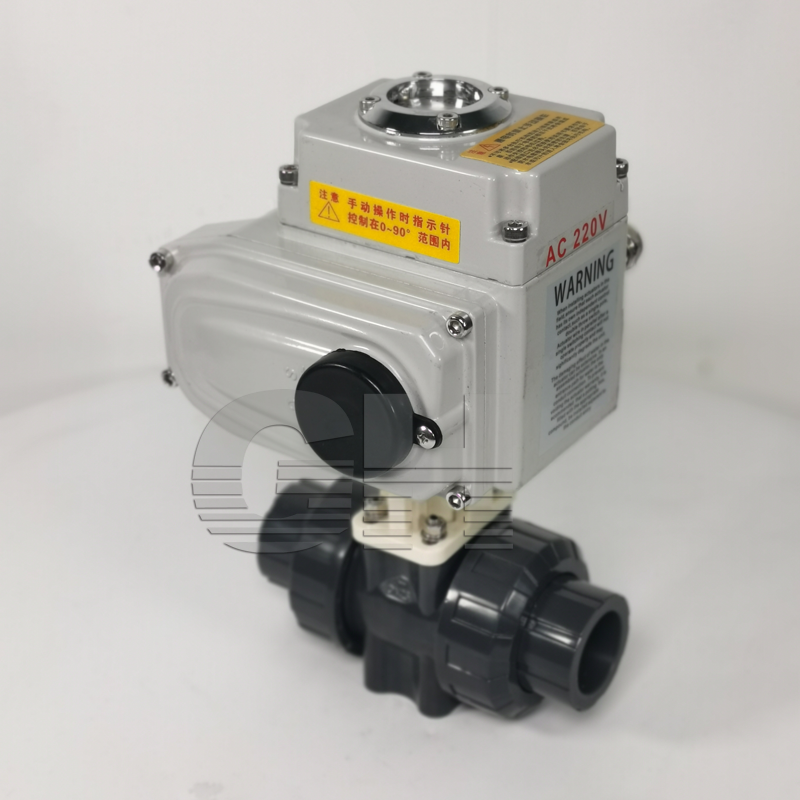

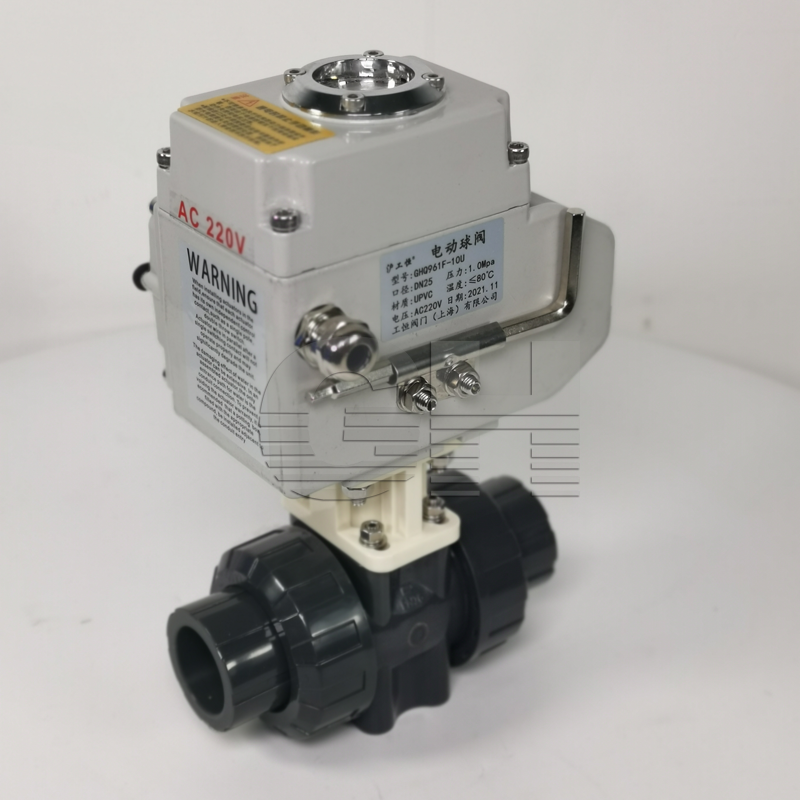

GHQ961F-10U耐腐蝕UPVC電動球閥 快裝塑料球閥

類别：電動閥門 日期：2022-01-06

品牌 : 滬工恒 型号 : GHQ961F-10U
材質 : 塑料 連接形式 : 快裝
結構形式 : 浮動球球閥 公稱通徑 : 15-100
适用介質 : 水 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式
産品詳情
Product details

電動塑料球閥
産品說明：
       電動塑料球閥具有結構緊湊、損、容易拆卸、方便維修等優點，閥體材質衛生、性強、重量輕、應用，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。球閥是一種重要的閥類，在石油化工和長輸管線等領域有應用。它的關閉件是一個帶孔的部分球體，球體随閥杆轉動，實現閥門的開啓或關閉。流向可任意，可調，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

性能參數：
公稱通徑：DN(mm)15-100
公稱壓力：(MPa) PN1.0-1.6MPa
連接方式 法蘭、螺紋、由令
閥體結構 一體、三通L、三通T
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP
密封材質 PTFE
适用溫度 0～+60℃
适用介質 PVC兼容的食品工業化學溶劑
配置執行機構 可配HQ、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模拟量信号控制)

連接尺寸表：
公稱通徑
DN(mm)		 D1 D2 D3 e     H H1 A J T 工作壓力（Mpa） 執行器機構選配
（常溫常壓）
15 15 65 95 14 4 16.0 151.6 40 161 66 15 1.0 JL-005 JLQ-005
20 19 75 105 14 4 18.5 157.7 40 161 66 15 1.0 JL-005 JLQ-005
25 25 85 115 14 4 22.0 162.0 40 161 66 16 1.0 JL-005 JLQ-005
32 38 100 140 18 4 26.0 197.7 55 161 73 16 1.0 JL-005 JLQ-005
40 38 110 150 18 4 31.0 197.7 55 161 73 16 1.0 JL-008 JLQ-008
50 50 120 165 18 4 37.5 225.3 55 161 85 20 1.0 JL-010 JLQ-010
65 65 145 85 18 4 43.5 278.2 68 161 110 20 1.0 JL-020 JLQ-020
80 78 160 200 18 8 51.0 307.7 85 161 110 2 1.0 JL-020 JLQ-020
100 100 180 220 18 8 61.0 362.0 90 188 140 22 1.0 JL-020 JLQ-020
