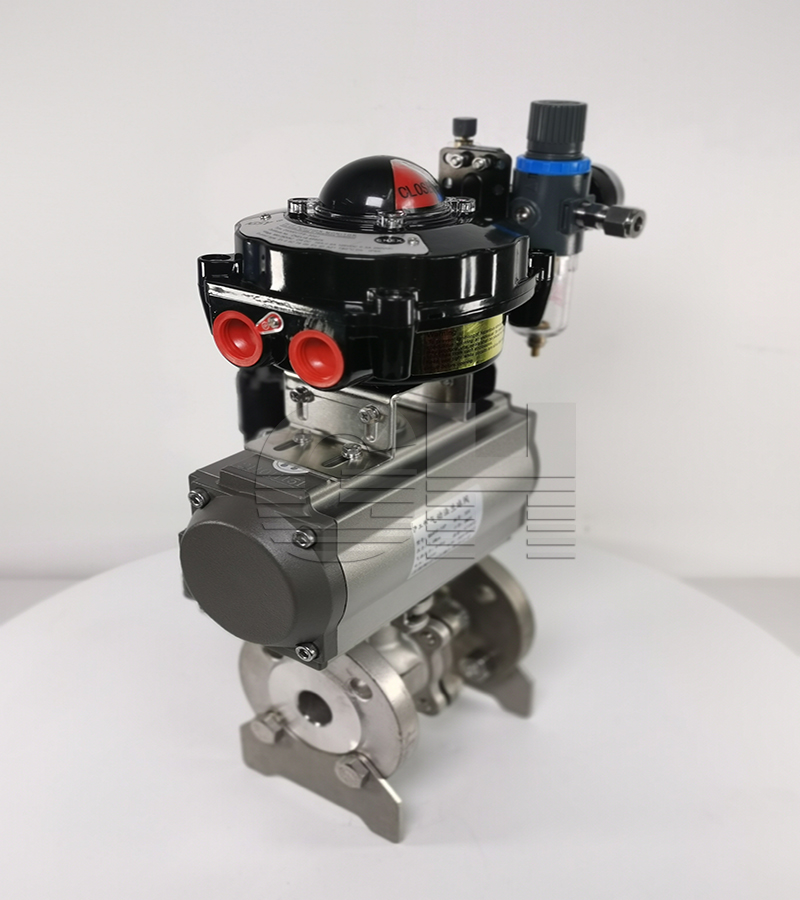

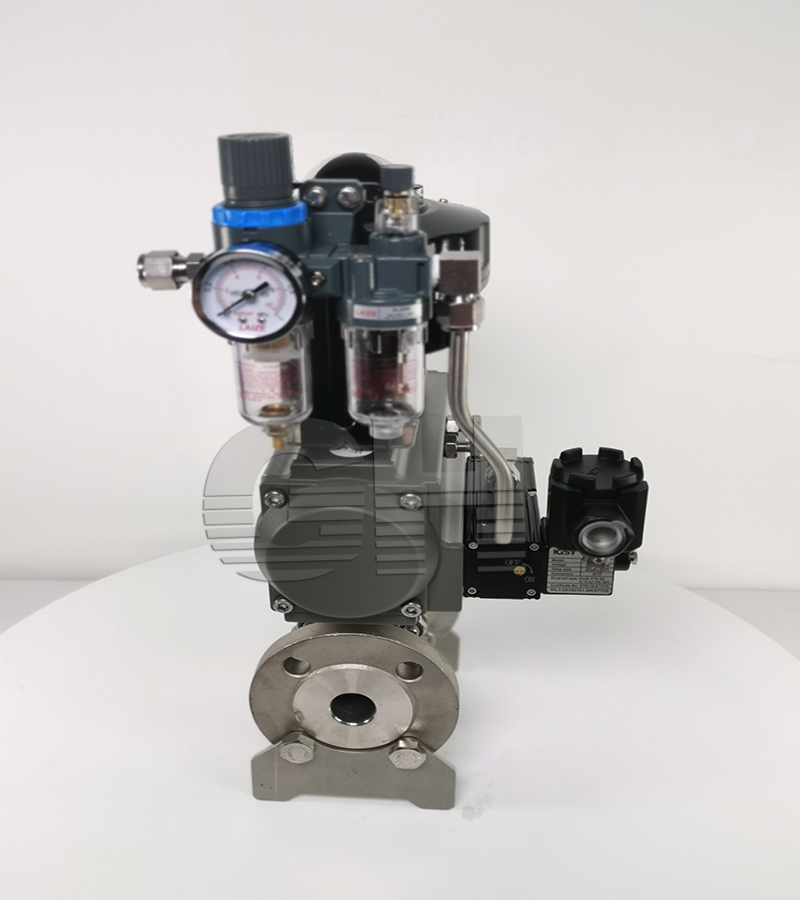

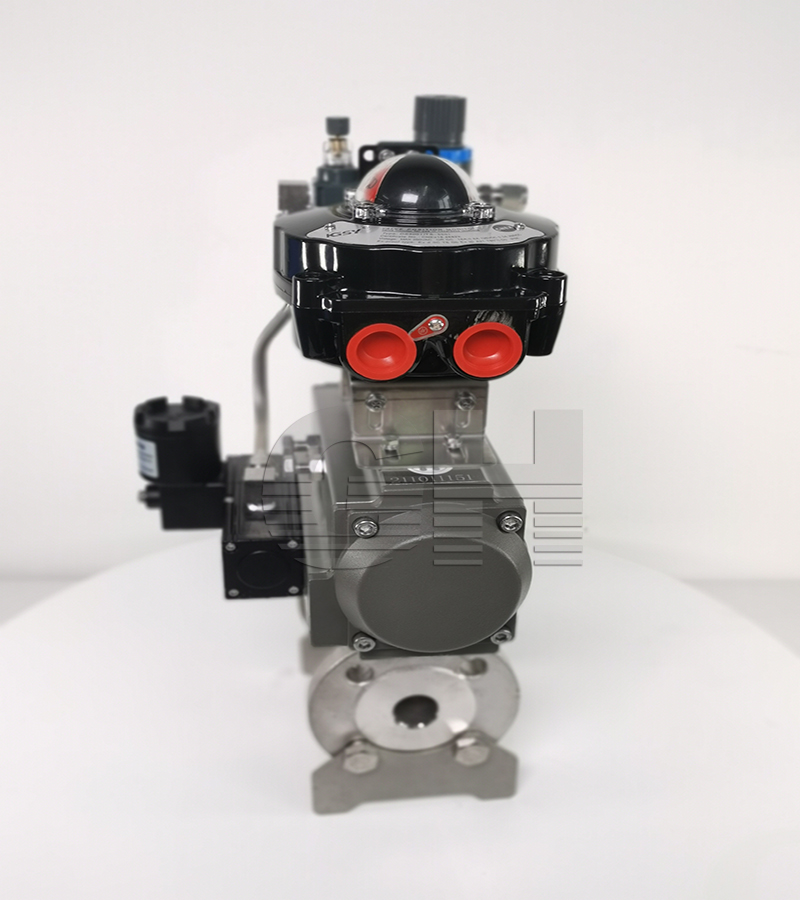

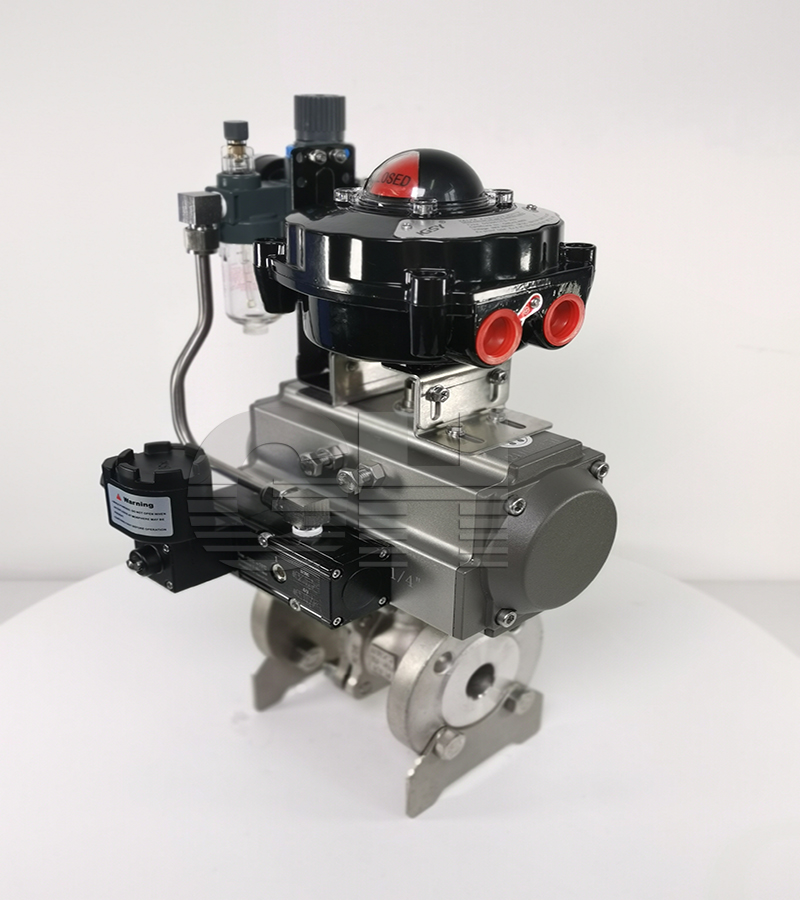

GHQ6B41F-16P-DN20-FO防爆氣動球閥 自動複位

類别：氣動閥門 日期：2021-11-30

品牌 : 滬工恒 型号 : GHQ6B41F-16P
材質 : 不鏽鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15-DN1800mm
适用介質 : 水、蒸汽、油品等 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式
産品詳情
Product details


【産品名稱：氣動法蘭球閥】
【産品型号：Q641F】
 Q641F氣動法蘭球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧複位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。

【産品介紹】：
Q641F氣動法蘭球閥由氣動活塞式執行機構和法蘭球閥組成,包括軟密封球閥和硬密封、浮動式和固定式球閥。氣動執行器以壓縮空氣為動力源，通過電磁閥可實現對閥門開關控制。該球閥采用直通型鑄造閥體，球面經特殊工藝加工和硬化處理，使其表面平滑耐磨，具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷性能等特點。

【工作原理】：
    Q641F氣動法蘭球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信号來完成調節管道介質的流量、壓力、溫度等各種工藝參數。

【産品特點】：
1、可在頂部、底部安裝手動操作機構。
2、齒輪式雙活塞，輸出力矩大，體積小。
3、氣缸選用鋁金材料，重量輕、外形美觀。
4、齒條式連接可調節開啓角度、額定流量。
5、IS05211标準連接為産品的安裝更換提供了方便。
6、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作（可選防爆）。
7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。

【可選擇附件】：
☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
☆手動機構：HVSD手操機構
【産品其他參數】：

性能規範
公稱通徑mm DN15-DN300
材料代号 C P R
主要零件 閥 體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球 體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥 杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯
填 料 聚四氟乙烯 柔性石墨
适用工況 适用介質 蒸汽、水、油品
适用溫度 -28℃ - 300℃
執行器 型 号 DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力 0.4-0.7MPa

試驗壓力
（Mpa）		 公稱壓力（Mpa） 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

安裝尺寸表
公稱通徑
DN(mm)		 尺 寸 執 行 器 型 号
1.6MPa 2.5MPa 4.0MPa
L D D1 b Z-фD L D D1 b Z-фD L D D1 b Z-фD 可選配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列執行器

以上選配僅供參考具體

選區用根據實際要求
15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14
20 140 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14
25 150 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14
32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18
40 180 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18
50 200 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18
65 220 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18
