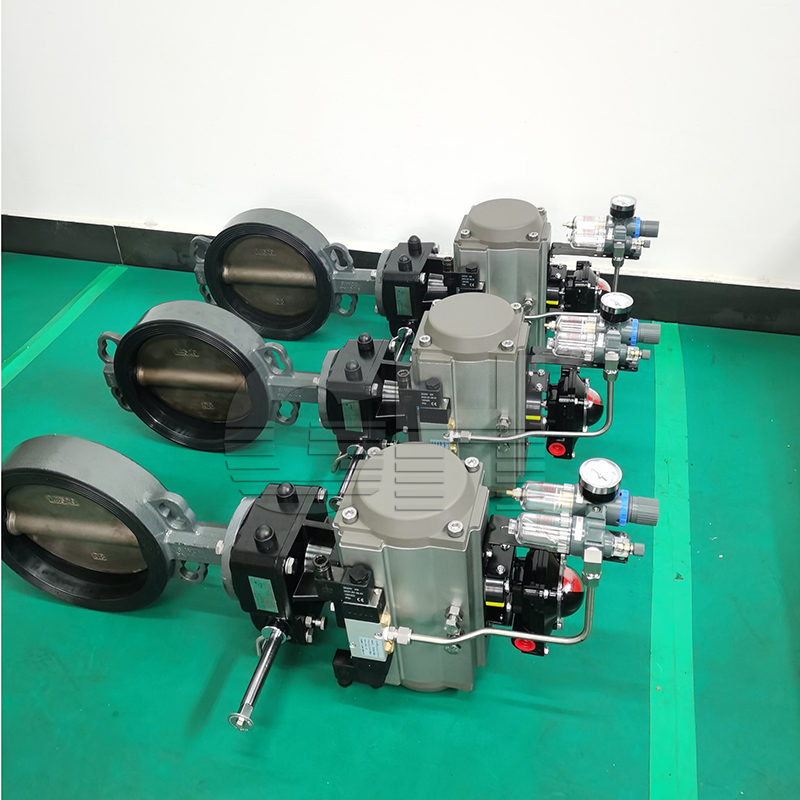

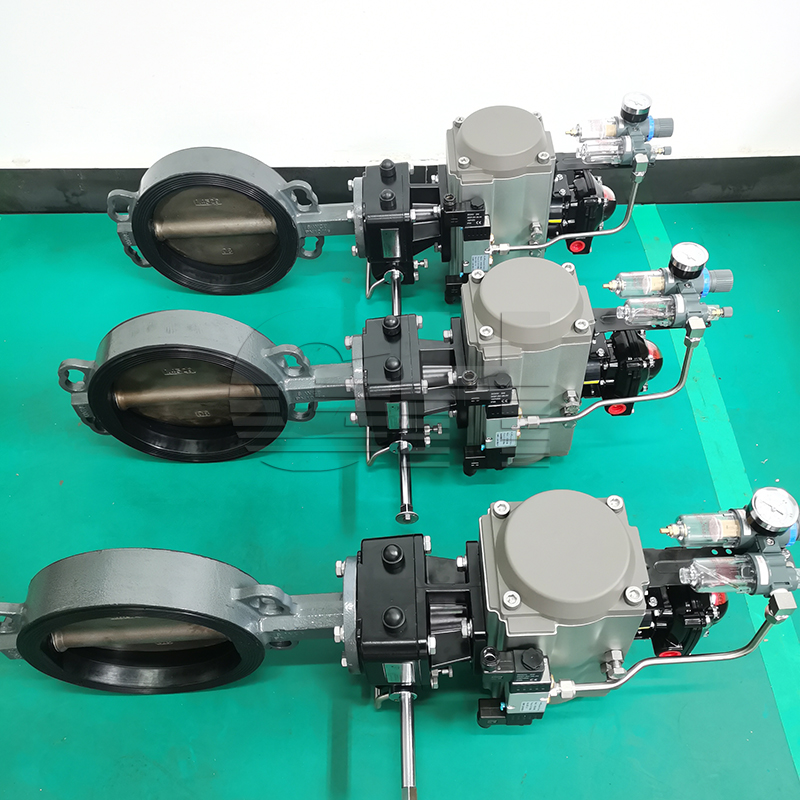

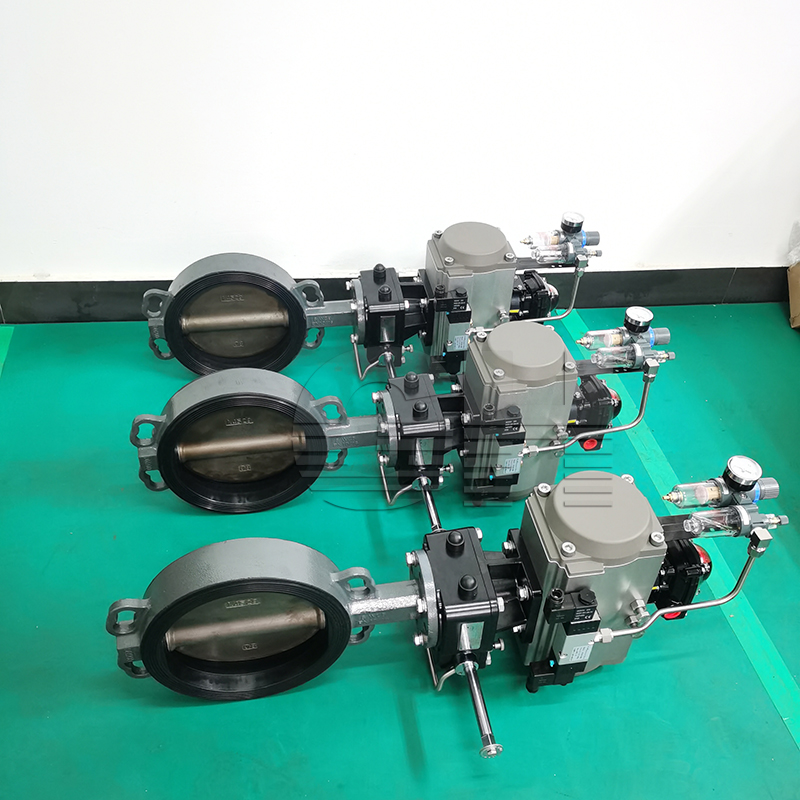

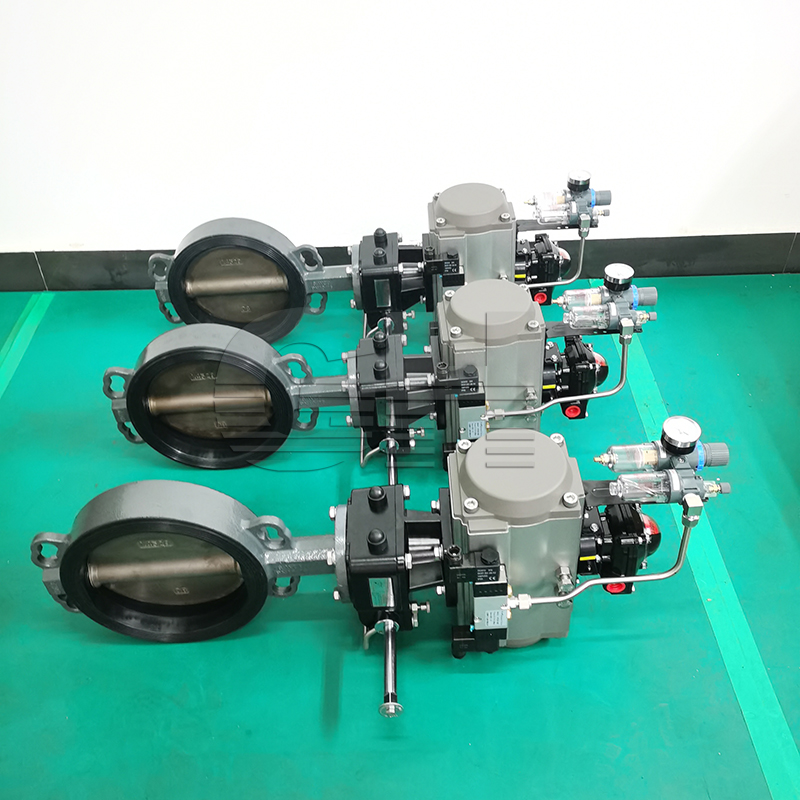

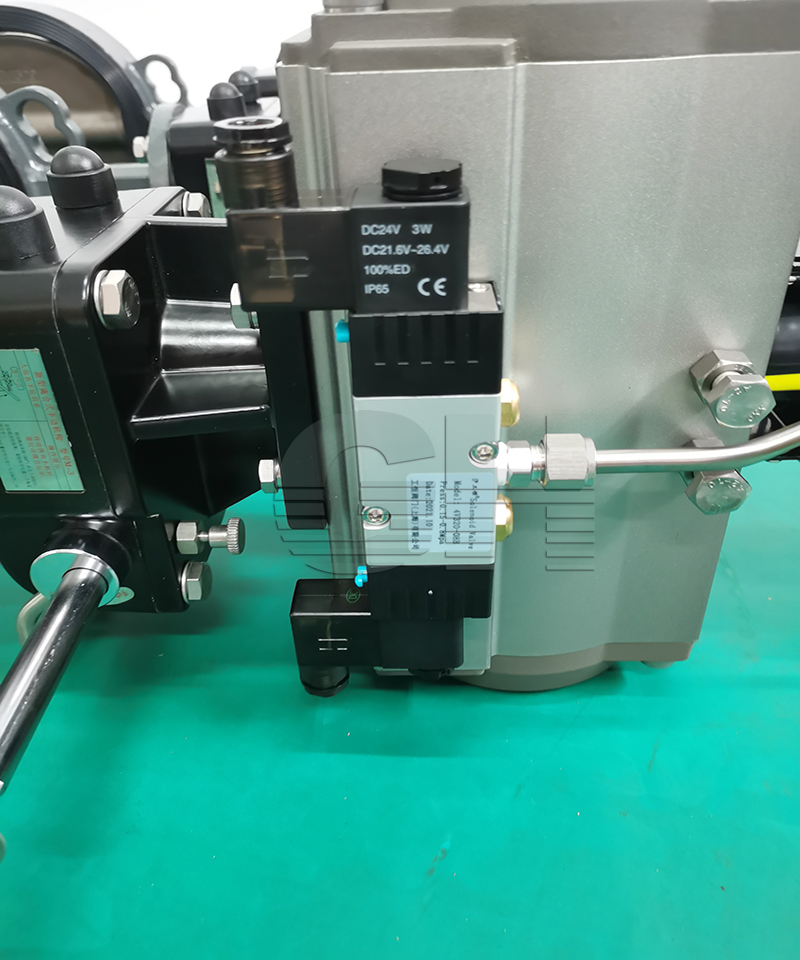

WD671XP-16C 脫硫專用氣動蝶閥 不鏽鋼閥闆氣動對夾

類别：氣動閥門 日期：2021-12-02

加工定制 : 是 品牌 : 滬工恒
型号 : WD671XP-16C 材質 : 不鏽鋼
連接形式 : 對夾 結構形式 : 垂直闆式
适用介質 : 空氣、水、污水、蒸氣、煤氣、油 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 直通式 口徑 : DN40-DN800
公稱通徑 : DN40-DN800
産品詳情
Product details

『對夾軟密封蝶閥』适用于各種輕重工業及樓宇管道。【對夾軟密封蝶閥】應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

産品名稱 氣動軟密封對夾蝶閥
産品型号 D671X、D671XP、D671J、D671XN、D671F
公稱通徑 DN40～DN800
壓力範圍 1.0MPa-1.6MPa
閥體材質 鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼304/316/316L

産品概述：
對夾式軟密封蝶閥主要由閥體、閥軸、閥闆、閥座、加長杆及驅動機構（手柄、蝸輪蝸杆、氣動裝置或電動裝置）等組成，靠驅動機構帶動轉軸及閥闆旋轉以實現啓閉和控制流量的目的。适用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

結構特點：
1、設計簡單、合理、結構緊湊，重量輕，啓閉迅速。2、操力矩小，操作方便，省力靈巧。3、可以任何位置安裝，維修方便。4、密封件可以更換，密封達到雙向密封無洩漏。5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

制造标準：
設計标準：GB/T2238-1989法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78結構長度:GB/T12221-1989壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數：
公稱通徑 DN（mm） 50～800
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
适用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸杆蝸輪傳動、氣傳動、電傳動。
零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
蝶闆 鑄鋼、不鏽鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥杆 2Cr13、不鏽鋼
填料 O型圈、柔性石墨O

蝶閥密封材料選用和适用溫度：
材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 矽橡膠 氟橡膠 天然橡膠 尼龍
英語簡稱 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1
耐溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作溫度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

連接尺寸：
公稱通徑(DN) L D1 D z-φd H H0 A
50 43 125 165 4-18 63 315 180 65
65 46 145 185 4-18 70 330 180 65
80 46 160 200 8-18 83 390 245 72
100 52 180 220 8-18 105 431 245 72
125 56 210 250 8-18 115 455 245 72
150 56 240 285 8-22 137 626 355 93
200 60 295 340 8-22 164 720 350 93
250 68 350 395 12-22 206 800 550 350
300 78 400 445 12-22 230 860 600 350
350 78 460 505 16-22 248 883 600 350
400 102 515 565 16-26 289 972 600 350
450 114 565 615 20-26 320 1043 750 380
500 127 620 670 20-26 343 1098 750 380
600 154 725 780 20-30 413 1236 750 380
700 165 840 895 24-30 478 1431 750 380
800 190 950 1015 24-33 525 1488 750 380
