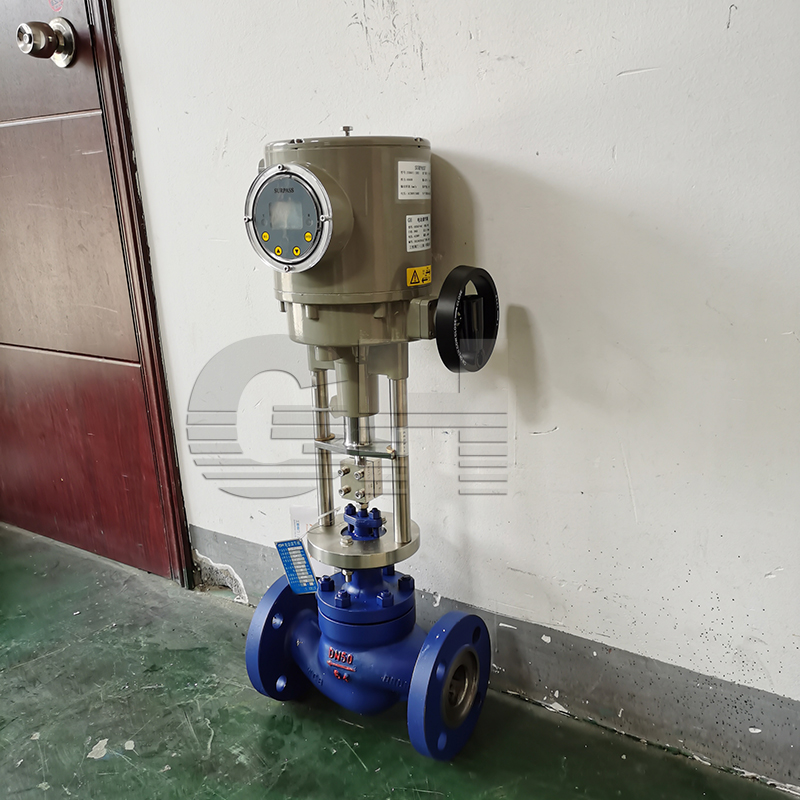

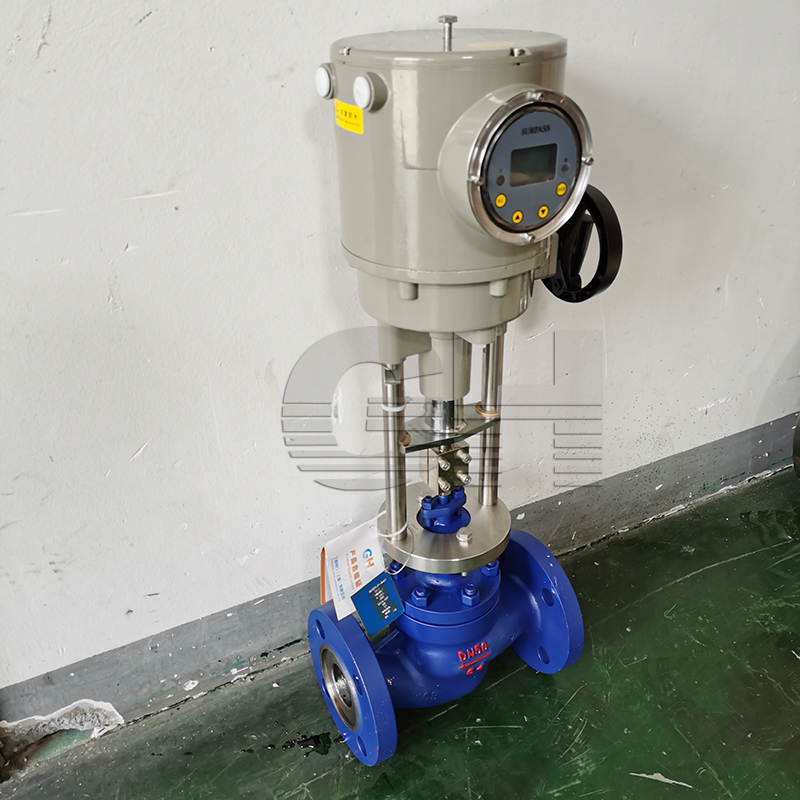

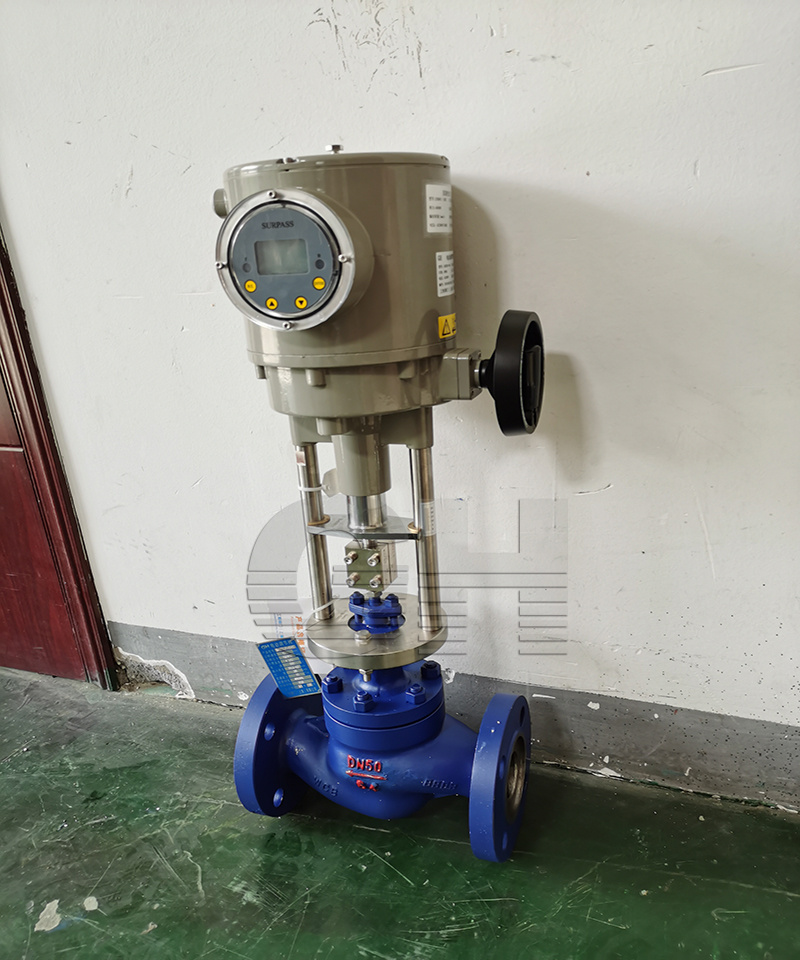

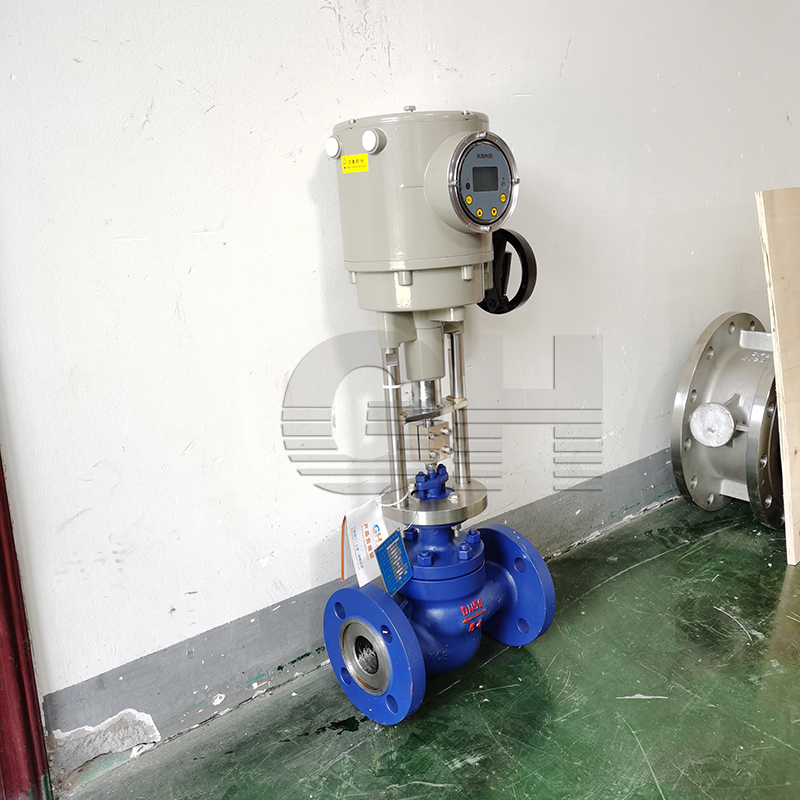

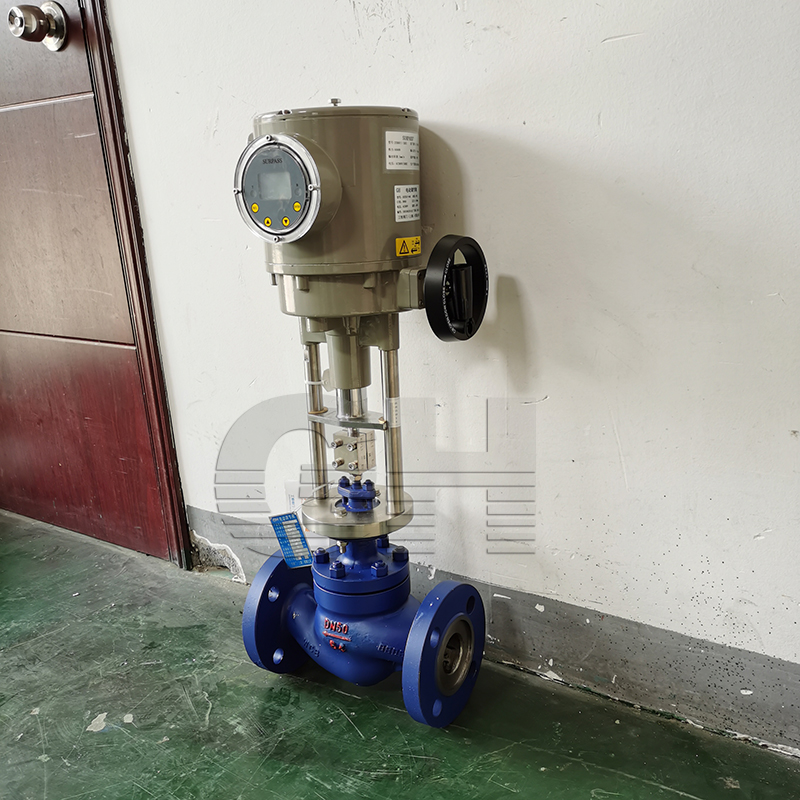

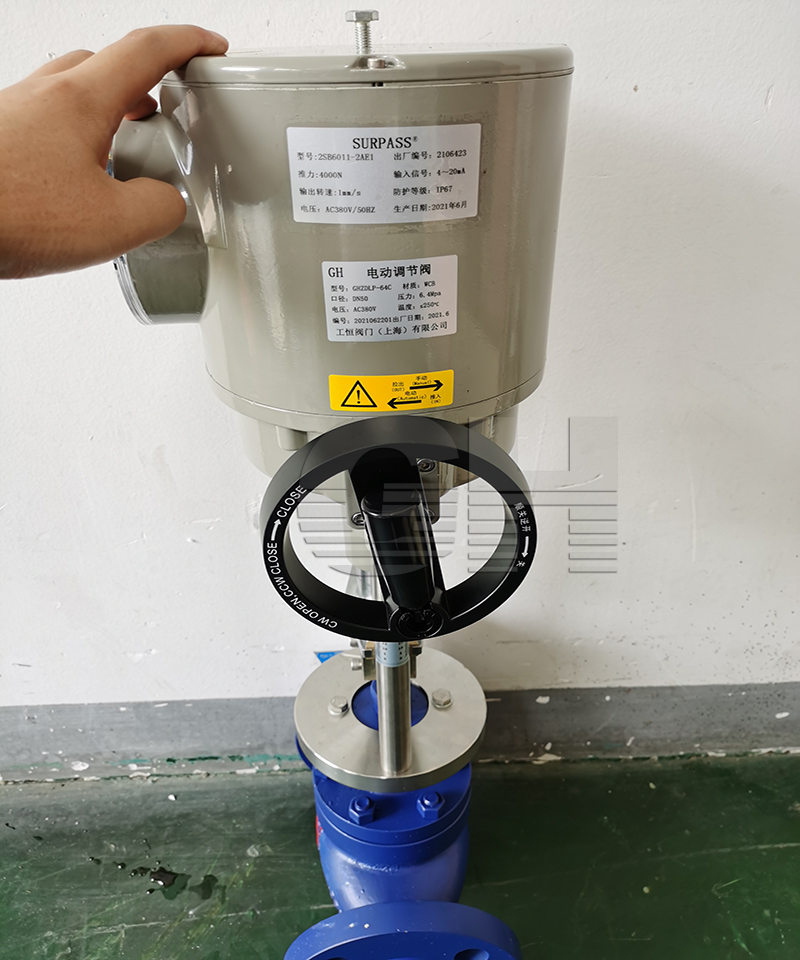

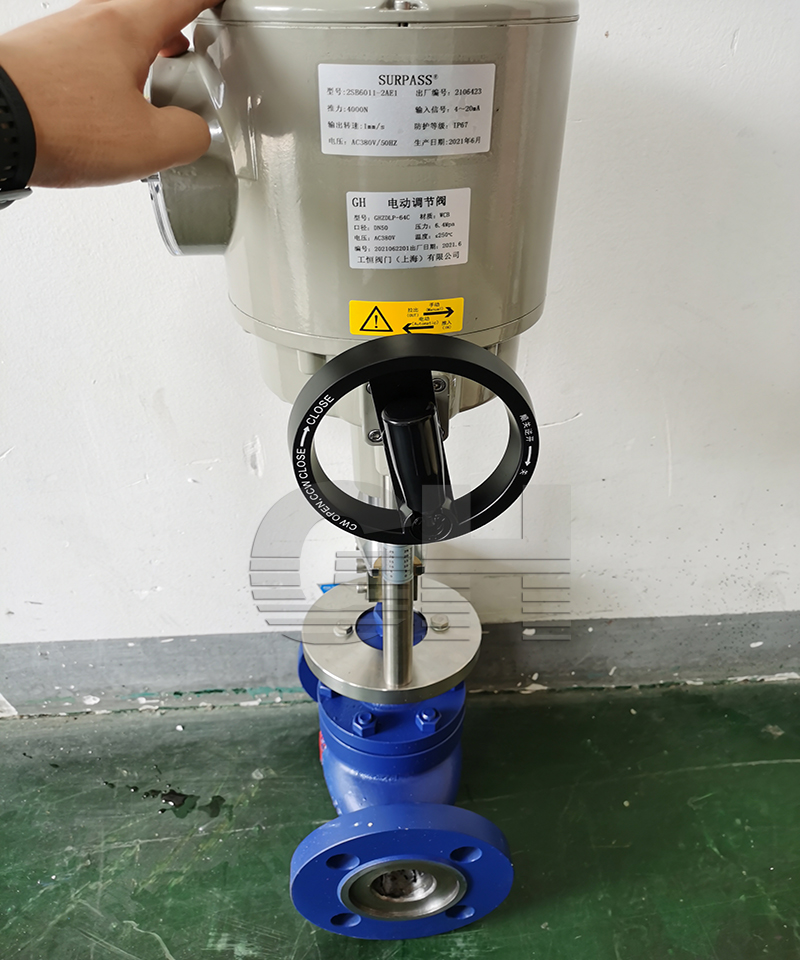

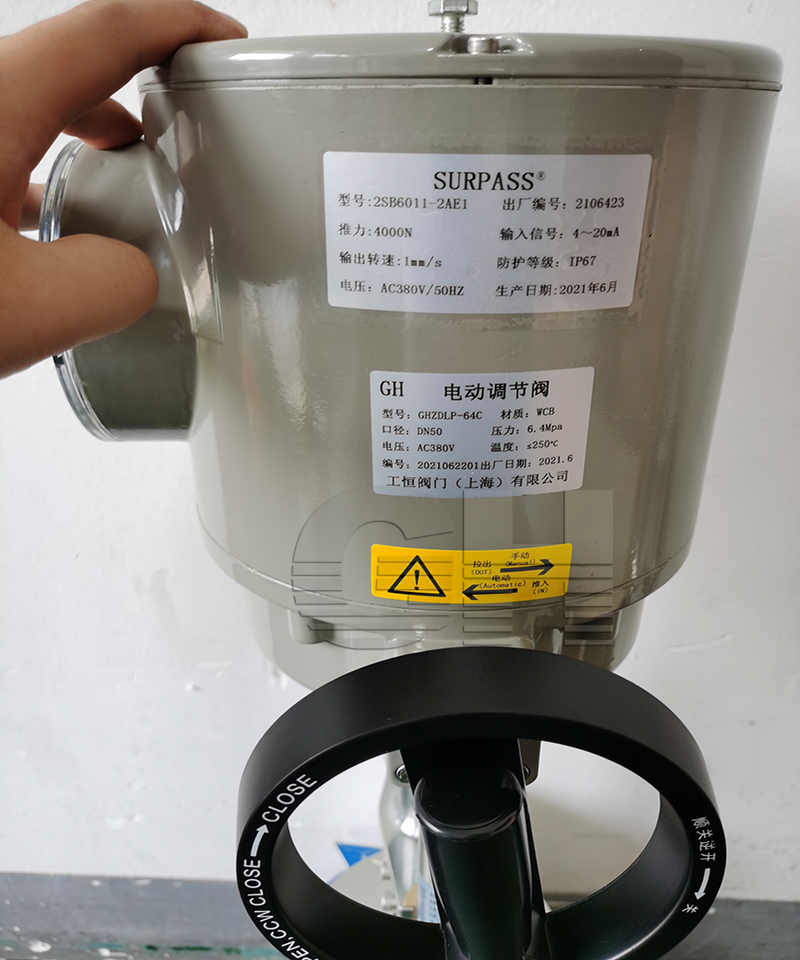

電動單座調節閥 ZDLP-16C 智能型電動調節閥

類别：電動調節閥日期：2021-06-25

電動單座調節閥 ZDLP-16C 智能型電動調節閥


品牌 : GH/工恒 型号 : VQ6T47H
材質 : 碳鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15～300mm
适用介質 : 蒸汽、水、油品 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 直通式
産品詳情
Product details

VQ641F氣動動法蘭球閥概述：
     主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力随着介質壓力的增高而增大。
4、閥杆密封可靠，由于閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力随着介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，确保閥杆密封。
7、 防靜電功能：在球體、閥杆、閥體之間設置彈簧，能将開關過程産生的靜電導出。

VQ641F氣動法蘭球閥-執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動，；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、IS05211标準連接為産品的安裝更換提供了方便。
7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。
附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

VQ641F氣動法蘭球閥-執行标準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

VQ641F氣動動法蘭球閥性能規範：
公稱通徑mm DN15-DN300
材料代号 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯對位聚苯
填料 聚四氟乙烯柔性石墨
适用工況 适用介質 蒸汽、水、油品
适用溫度 -28℃- 300℃
執行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力 0.4-0.7MPa

VQ641F氣動法蘭球閥主要零件材料：
1 左閥體 WCB、CF8、CF8M、CF3M
2 右閥體 WCB、CF8、CF8M、CF3M
3 閥座 PEFE、PPL、304、316
4 球體 2Cr13、304、316
5 閥杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料壓蓋 WCB、CF8、CF8M、CF3M


加工定制 : 是 品牌 : GH/工恒
型号 : ZDLP-16C 材質 : 碳鋼
連接形式 : 法蘭 公稱通徑 : 20-300
适用介質 : 水,蒸汽,油品 壓力環境 : 常壓
工作溫度 : 常溫 流動方向 : 單向
驅動方式 : 電動 零部件及配件 : 執行器
形态 : 球式 類型(通道位置) : 二通式
标準 : 國标 密封形式 : 軟密封型
産品詳情
Product details

産品概述：
P系列直通單座調節閥有頂部導向型和套筒導向型兩種結構，該系列閥門流量特性曲線精度高，閥芯導向面積大，抗振性好，是一種能适應多種苛刻工況條件的調節閥，特别适用于洩漏要求高、閥前後壓差不大的工作場合。
該系列閥門可按要求配用多彈簧式氣動薄膜執行機構、氣動活塞執行機構、全電子式智能型電動執行機構等。

執行機構部分
規格   型号 氣動薄膜式 氣動活塞式 全電子式 電動式 全電子式
(溫度調節執行器)
用   途 調節、開關 調節、開關 調節 開關 調節
彈簧範圍 20-100KPa;40-200KPa;80-240KPa － － －
氣源/電源 0.14,0.25,0.4MPa 0.4～0.6MPa 220V.AC 50Hz
380V.AC 50Hz		 220V.AC 50Hz
380V.AC 50Hz		 220V.AC 50Hz
接   口 Rc1/4",Rc3/8" Rc1/4", Rc1/2",Rc3/8" 配線:2-G1/2" 配線:2-G1/2" M27×2
(溫度傳感器接頭)
作用方式 氣開、氣關 氣開、氣關、雙作用 電開、電關 電開、電關 冷卻控制,加熱控制
基本
誤差		 一般型 ±1.5% FS(帶定位器) ±1.0% FS - ±2.0% FS
特殊型 ±4.0% FS(帶定位器) ±2.5% FS - -
回   差 一般型 ≤1.5% FS(帶定位器) ≤1.0% FS - ≤1.5% FS
特殊型 ≤3.0% FS(帶定位器) ≤2.0% FS - -
允許環境溫度 -10～+70℃ -10～+60℃ -10～+50℃
可選閥門附件 電氣閥門定位器,過濾減壓器,電磁閥,
限位開關,保位閥,手動裝置		 過載單元 檢測開度微動開關,電位器

主要技術參數
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
額定Kv 線性 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
額定行程L(mm) 16 25 40 60
膜片有效面積(氣動閥)
Ae()		 280 400 600 1000
固有流量特性 線性、等百分比
固有可調比 50:1
允許洩漏量 硬密封:Ⅳ級(×Kv);軟密封:Ⅵ級(參見GB/T4213-2008)
