Q947H 電動V型調節閥

類别：電動調節閥日期：2021-04-23

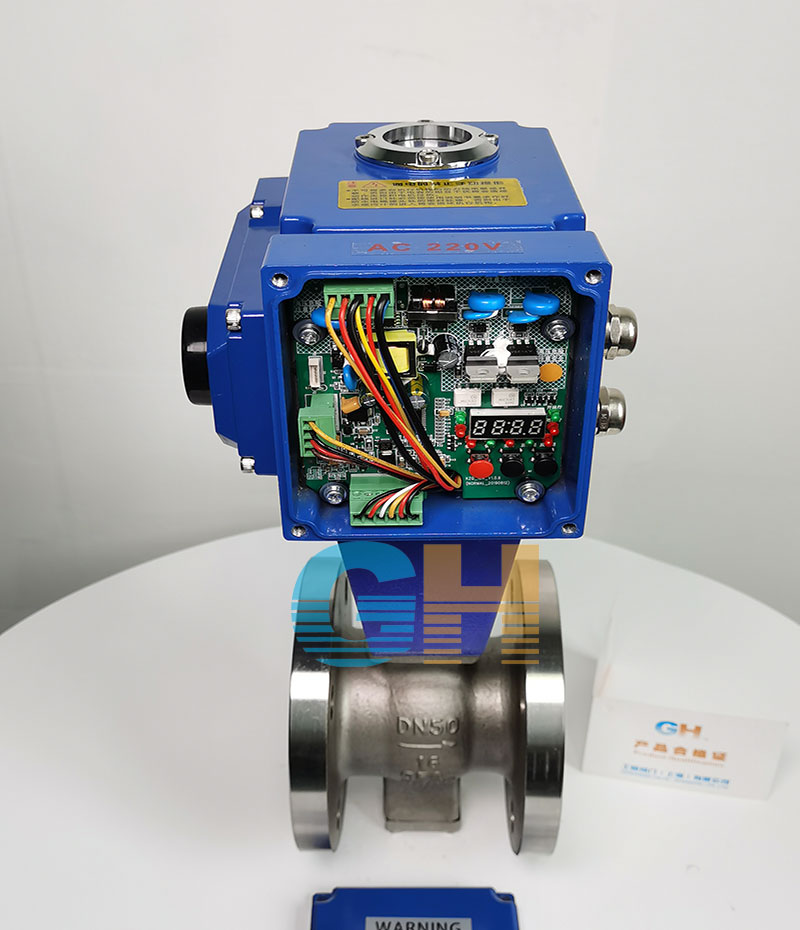

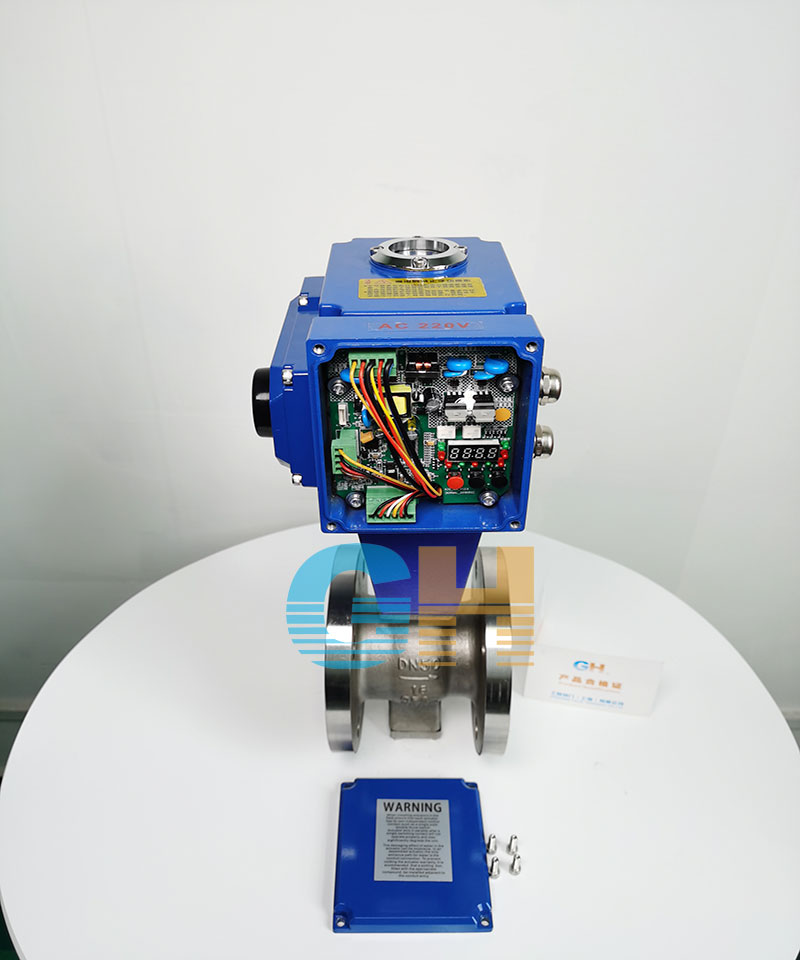

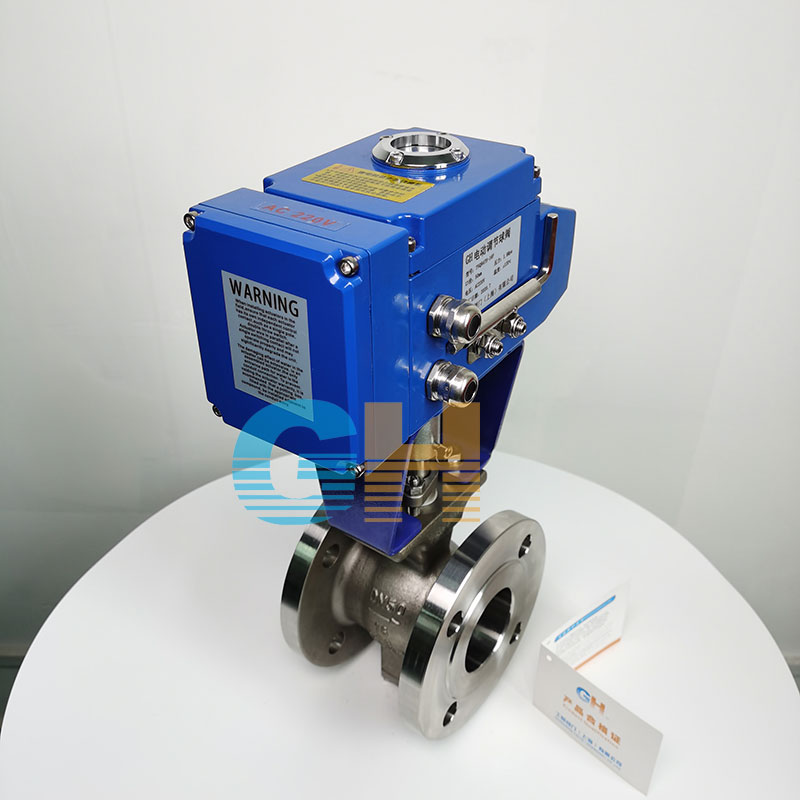

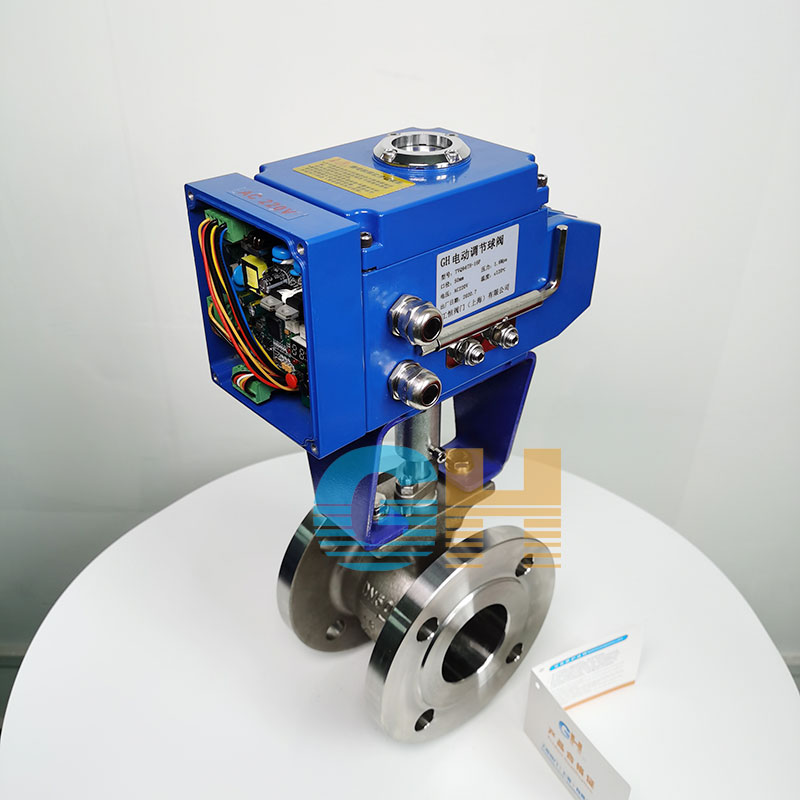

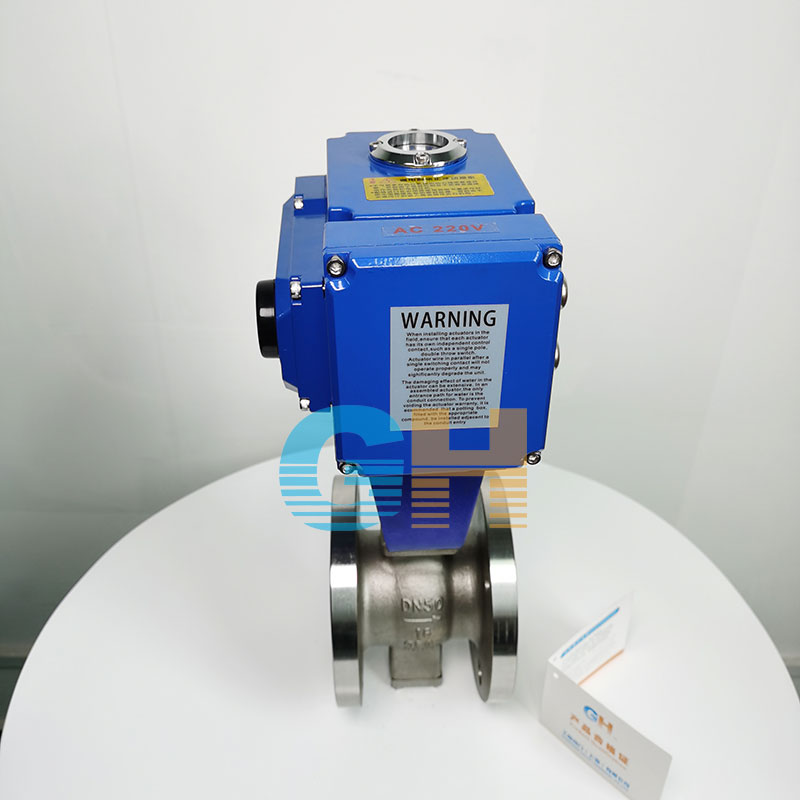

Q947H 電動V型調節閥

品牌 : GH/工恒 型号 : Q947H
材質 : 碳鋼 連接形式 : 對夾
結構形式 : 浮動球球閥 公稱通徑 : DN25-DN400
适用介質 : 水，氣體，油品
産品詳情
Product details


電動V型調節球閥
電動V型球閥，由電子式電動執行機構和V型球閥組成，是一種由V型切口球面閥闆在小開度範圍內貼着密封面旋轉而控制流體的角行程調節閥。 V型切口球面闆在增大調節比的同時，在截流時對密封環還有剪切作用，因此适用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

技術參數
型 式：直通鑄造球型閥
公稱通徑：25、32、40、50、65、80、125、150、200、250、300、350、400mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
連接型式：對夾式、法蘭式（法蘭标準：JB/T79.1-94、79.2-94等）
材 料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋：與閥體成一整體 -45～+400℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、紡織填料、石墨填料

閥內組件
閥芯型式：帶V型切口的部分球型閥芯
流量特性：近似等百分比
材 料：鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
額定行程：全開90°

執行機構
型 式：3810R、PSQ、DCL、HQ 電子式電動執行機構
輸入信号：4-20mA或1-5V·DC
電源電壓：220V/50Hz
環境溫度：-25～+70℃

閥作用型式
電關式(B)、電開式(K)
