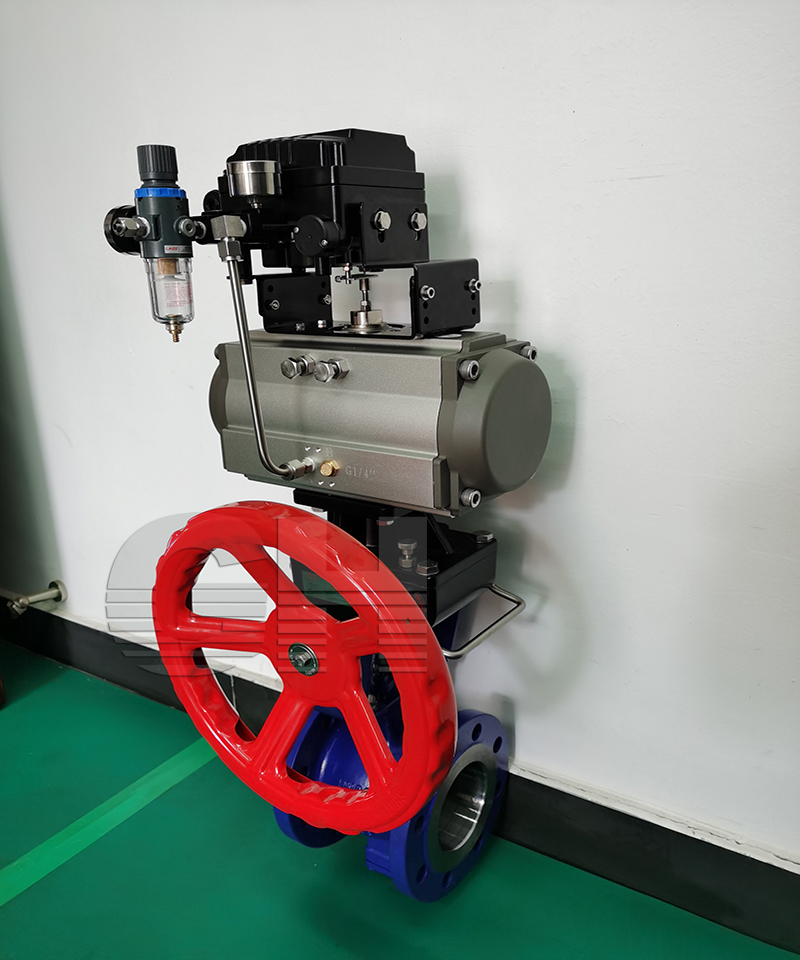

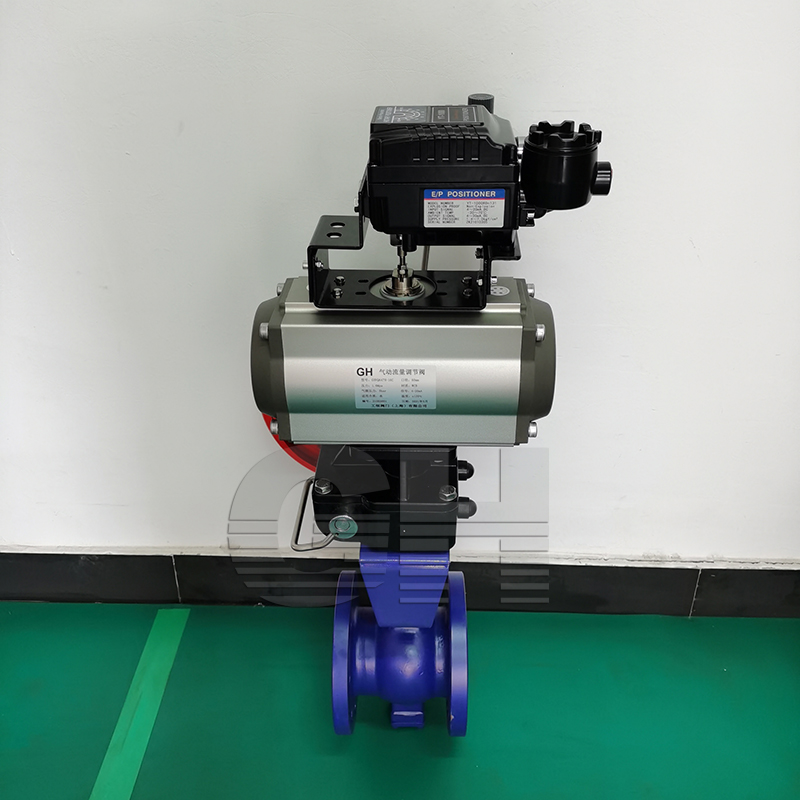

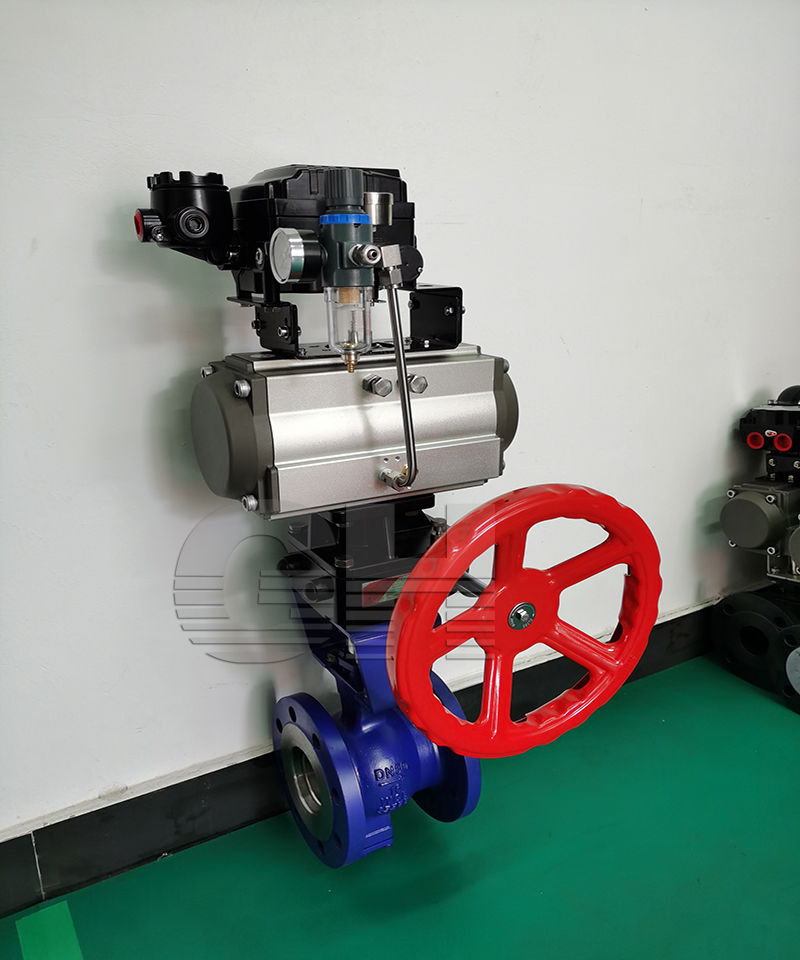

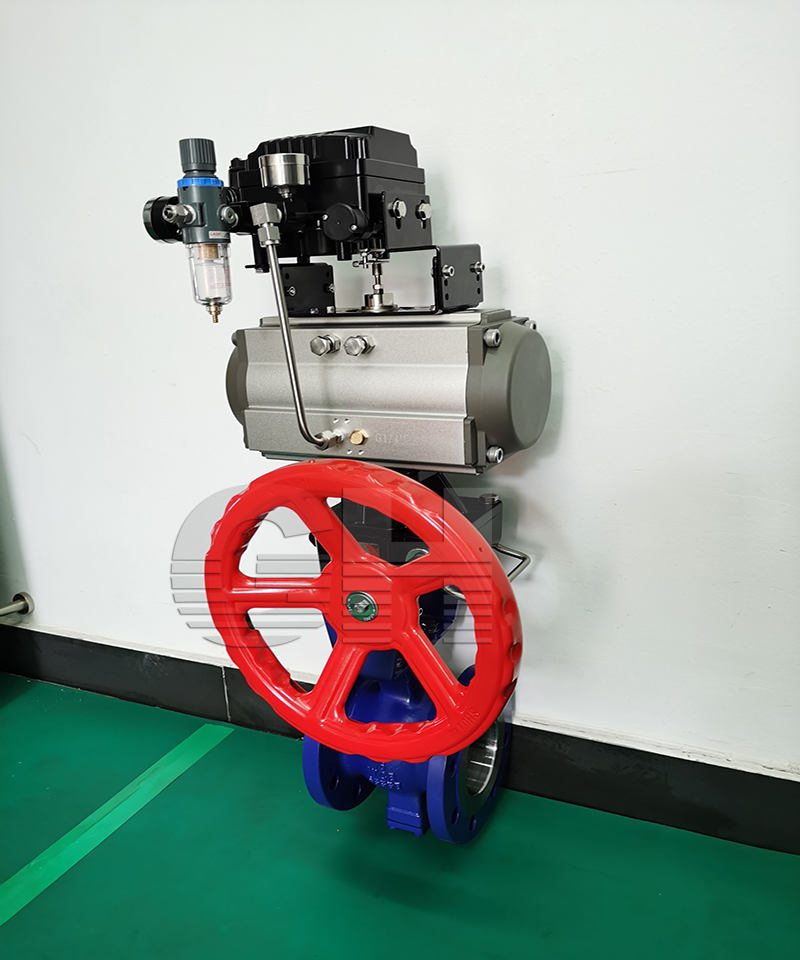

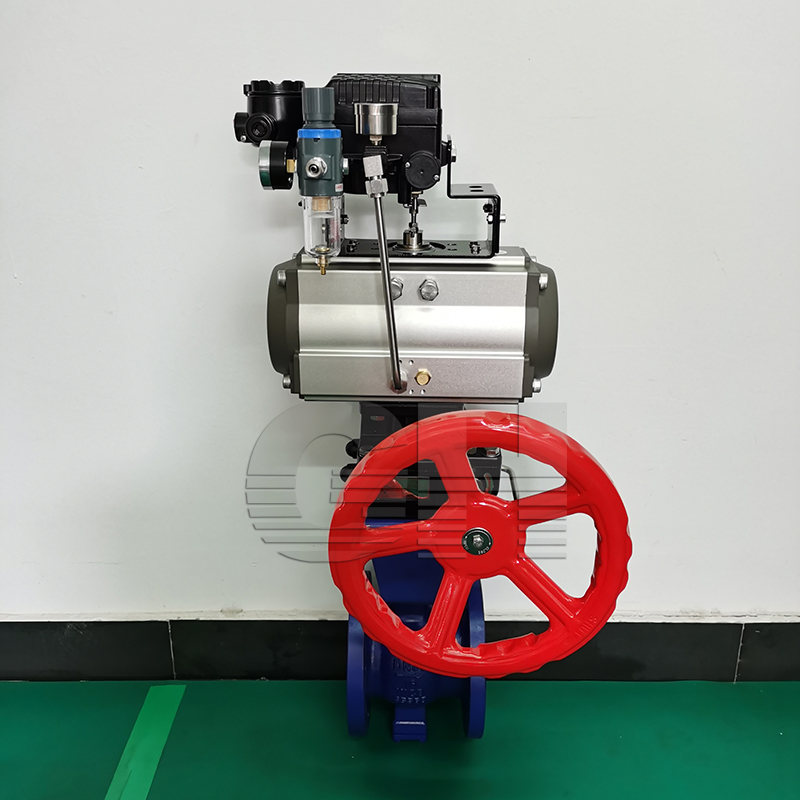

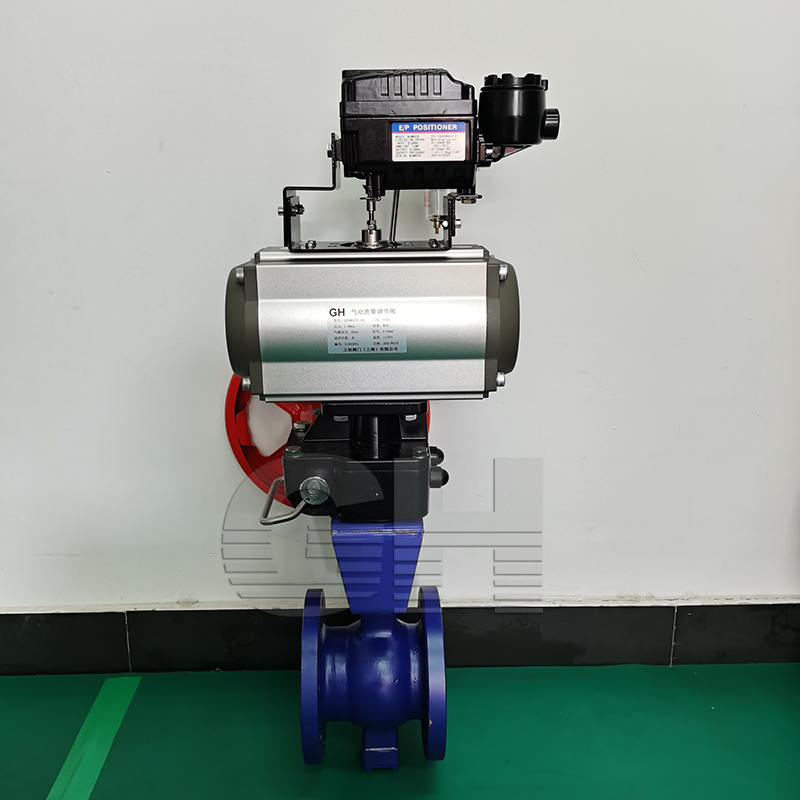

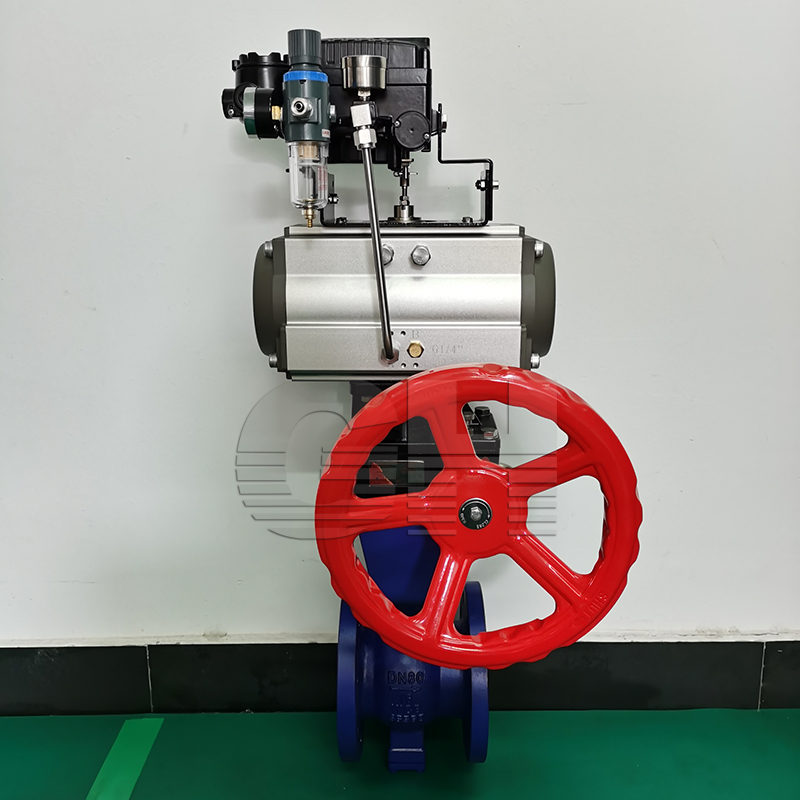

氣動流量調節閥 碳鋼法蘭調節球閥 VQ6T47H

類别：氣動閥門 日期：2021-06-24

品牌 : GH/工恒 型号 : VQ6T47H
材質 : 碳鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15～300mm
适用介質 : 蒸汽、水、油品 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 直通式
産品詳情
Product details

VQ641F氣動動法蘭球閥概述：
     主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力随着介質壓力的增高而增大。
4、閥杆密封可靠，由于閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力随着介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，确保閥杆密封。
7、 防靜電功能：在球體、閥杆、閥體之間設置彈簧，能将開關過程産生的靜電導出。

VQ641F氣動法蘭球閥-執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動，；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、IS05211标準連接為産品的安裝更換提供了方便。
7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。
附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

VQ641F氣動法蘭球閥-執行标準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

VQ641F氣動動法蘭球閥性能規範：
公稱通徑mm DN15-DN300
材料代号 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯對位聚苯
填料 聚四氟乙烯柔性石墨
适用工況 适用介質 蒸汽、水、油品
适用溫度 -28℃- 300℃
執行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力 0.4-0.7MPa

VQ641F氣動法蘭球閥主要零件材料：
1 左閥體 WCB、CF8、CF8M、CF3M
2 右閥體 WCB、CF8、CF8M、CF3M
3 閥座 PEFE、PPL、304、316
4 球體 2Cr13、304、316
5 閥杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料壓蓋 WCB、CF8、CF8M、CF3M
