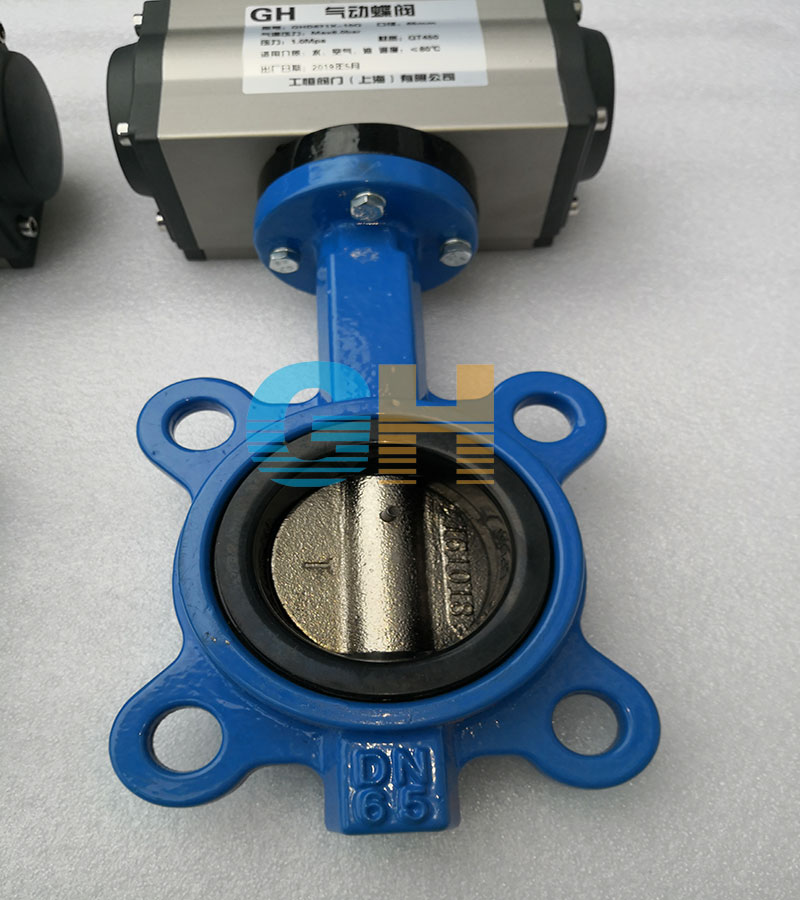

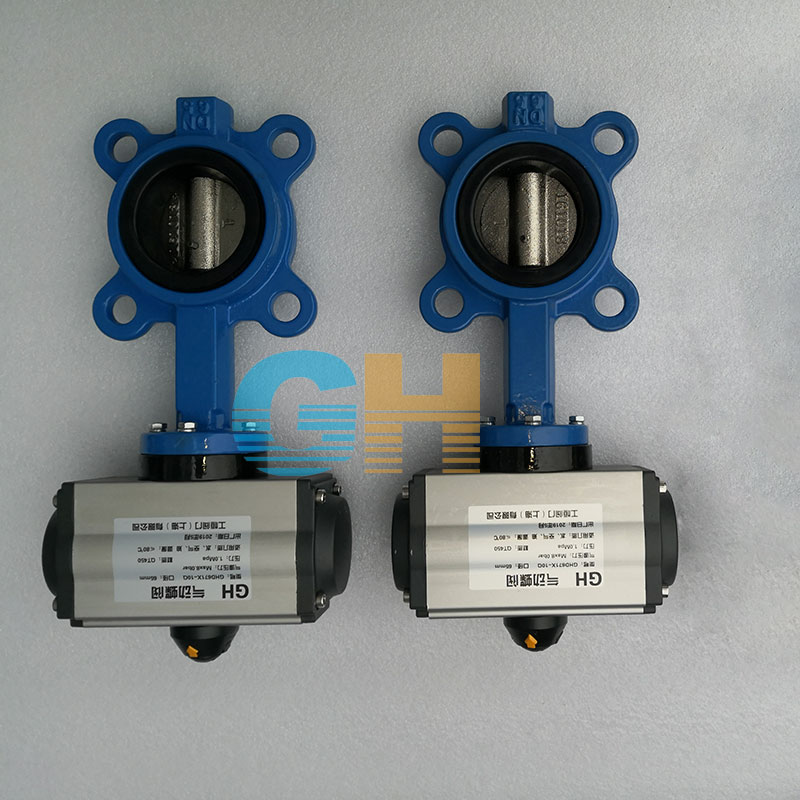

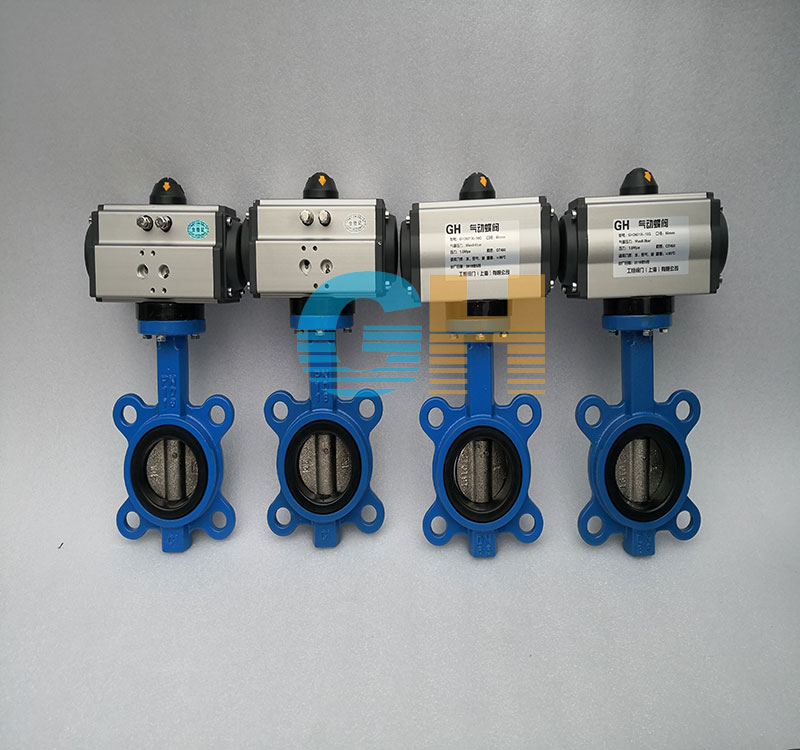

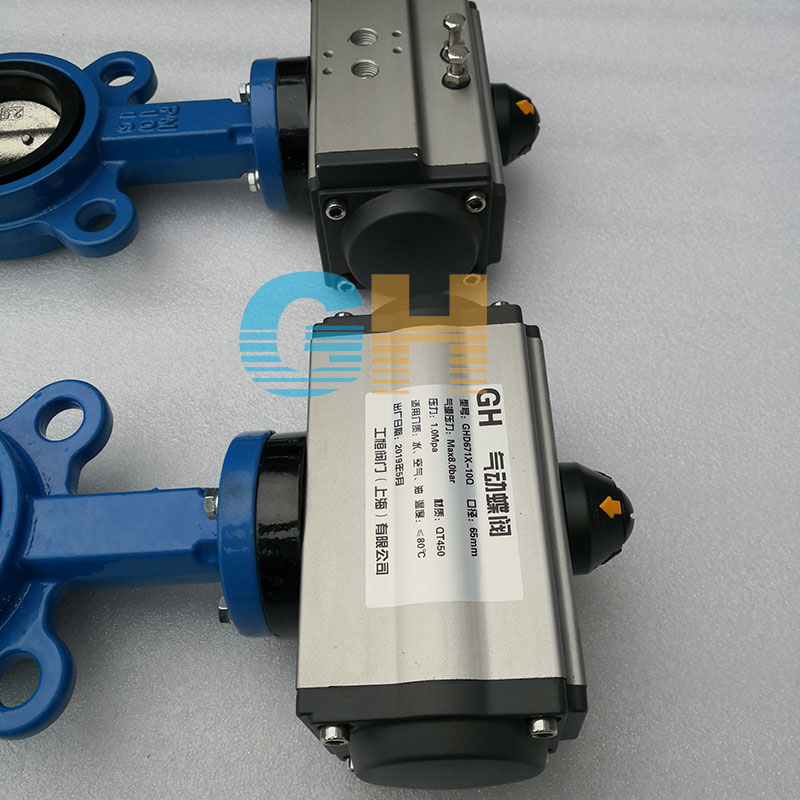

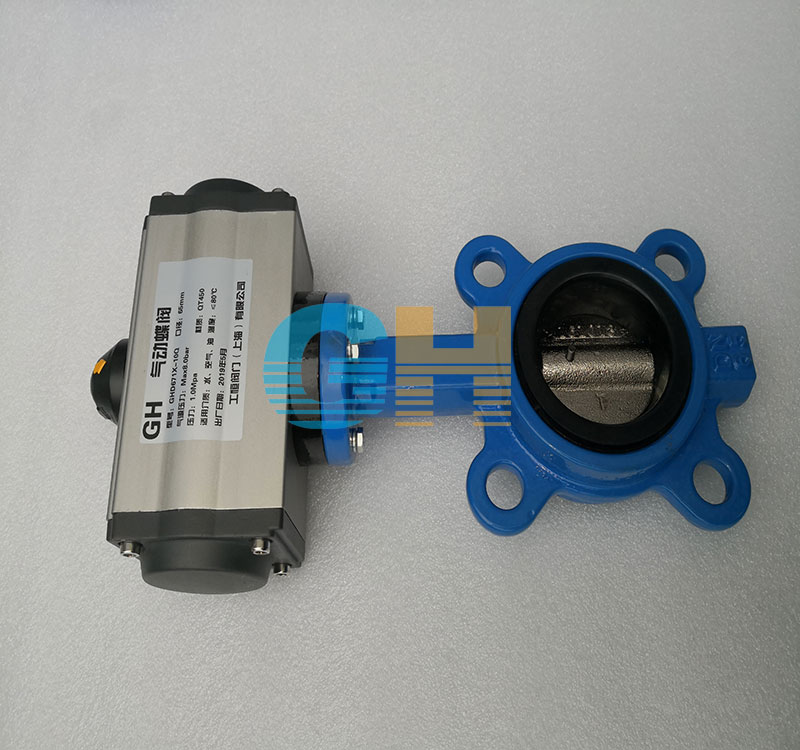

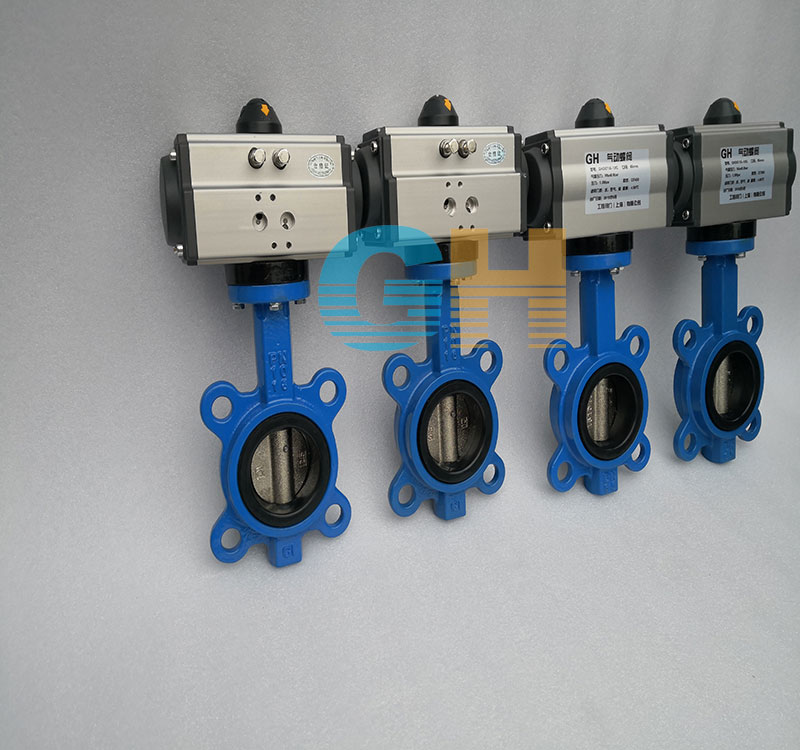

D671X-16精小型氣動蝶閥

類别：氣動閥門 日期：2021-07-31

加工定制 : 是 品牌 : GH/工恒
型号 : D671X-16 材質 : 碳鋼
連接形式 : 對夾 結構形式 : 垂直闆式
适用介質 : 水、空氣、油品及弱腐蝕性流體 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 直通式 口徑 : 50～1600
公稱通徑 : 50～1600
産品詳情
Product details


D671X氣動軟密封蝶閥
一、氣動軟密封蝶閥特點：
（1）設計新穎、合理、結構獨特，重量輕，啓閉迅速。
（2）操力矩小，操作方便，省力靈巧。
（3）可以任何位置安裝，維修方便。
（4）密封件可以更換，密封性能可靠達到雙向密封零洩漏。
（5）密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、氣動軟密封蝶閥結構特點：
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、IS05211标準連接為産品的安裝更換提供了方便。
7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。

三、D671X氣動軟密封蝶閥零部件：
閥體 球墨鑄鐵 灰鑄鐵 鑄鋼 不鏽鋼 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm 閥杆 不鏽鋼 410 不鏽鋼 316 不鏽鋼 304 碳鋼鍍鎳磷 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
閥闆 不鏽鋼 CF8 不鏽鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm 閥座 橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 矽橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

四、氣動軟密封蝶閥執行标準：
制造标準 GB/T 122387-89
法蘭标準 GB9113-2000、GB17241.6998
結構長度标準 GB12221-89
檢驗标準 GB/T 13927-92
