第六節十大類調節閥的功能優劣比較

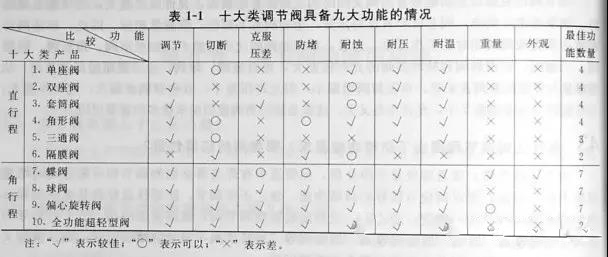

48十大類調節閥中每一種閥具備九大功能的情況如何？

            将每種閥具備的九大功能彙總在表1-1中。

49從表1-1中情況看，為什麽單座閥、雙座閥、套筒閥在使用中常出問題？為什麽角行程閥優于直行程閥？


      主導産品單座閥、雙座閥、套筒閥的佳功能僅有4個，故在使用中常出問題。從具有佳功能數量看：直行程閥——差；角行程閥——好。


50為什麽蝶閥會有更多的應用？


      蝶閥是較好的産品，佳功能有7個，切斷蝶閥會有更多的應用，尤其是在要求大口徑的場合。因此，人們開發了球面硬密封切斷蝶閥，彌補了普通蝶閥洩漏大的不足。


51全功能超輕型閥為什麽冠以全功能？


      由上表可見，全功能超輕型閥是在九大功能中都表現較佳的産品，故冠名為全功能。同時，全功能意味該閥可以适應大多數場合，但不是适應一切場合。由于适用範圍廣，它使原來上百個品種、上千個系列、上萬個規格的調節閥得到大大簡化，從而使調節閥應用更加簡化。
     通常全功能閥可适用于60%-70%的場合，而30%-40%的場合，全功能閥仍不能應用，這就是由于它的不足所引起的。


第七節全功能閥将是21世紀主流産品



52為什麽全功能閥會成為21世紀主流産品？


     全功能超輕型調節閥，主要針對一般調節閥使用中存在的問題——一個類别的調節閥功能不齊全、可靠性差，而且太笨重，逐一進行攻關的結果。它是綜合了角行程閥的優點而産生的新品種，具有功能齊全(故稱全功能)、重量輕（比單座閥、雙座閥、套筒閥等老産品輕70%-80%，比20世紀80年代的精小型閥還輕40%-50%，故稱超輕型）、高可靠性的特點，是調節閥的重大突破，它将取代傳統的單座閥、雙座閥、套筒閥、CV3000、精小型閥，并能應用于球閥、偏心旋轉閥、蝶閥使用場合，成為21世紀的主流産品。


53為什麽起直行程流阻大，Kv值小？而角行程閥流阻小，Kv值大？

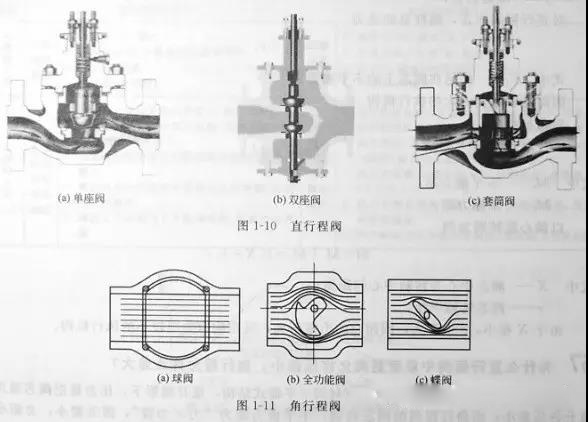

     從圖1-10中可知，直行程閥（圖1-11）的介質流路簡單，因而流動阻力小，流通能力大，Kv值大（其Kv值約比直行程閥大1.5~3倍）。

54流過直行程閥的介質為什麽易沉澱，造成堵卡，而角行程閥卻“自潔”性能好？


       這是因為直行程閥中的介質流路複雜造成的旋渦死區大，使介質易沉澱在節流口附近，造成堵卡，出現閥芯關不死，打不開。由圖1-11可見，角行程閥中的介質基本直通，不易形成沉澱，防堵性能好，故其“自潔”性能好。


55為什麽直行程閥外形尺寸較大，外形複雜，而角行程閥的外形尺寸較小，外形簡單？


    由圖1-10可見，由介質的S形流路決定的閥內腔較為複雜，尺寸較大，閥體外形也跟着複雜起來，閥體外形尺寸大，從而其重量也大。
    由圖1-11可見，由于角行程閥流路簡單，內腔和外形也簡單，尺寸也較小，因而重量也較輕。


56為什麽直行程閥閥杆密封性能差，而角行程閥閥杆密封性能好？


    直行程的閥芯上下運動，容易把介質帶出，因而其閥杆密封性能差。角行程閥的閥杆轉動，介質不易向外滲漏，還可采用密封性能更好的填料，合角行程的密封性能比直行程提高2~3倍。
    填料在壓蓋壓迫下變形，緊緊擠壓閥杆，産生對閥杆的摩擦
F₁=Jf
式中   J——填料擠壓力；
            f——摩擦因數。
     對直行程閥而言，閥杆總的受力
F=F₁+F_t
式中   F_t——作用在閥芯上的不平衡力。
          因而需要輸出力大的執行機構。
          對角行程閥
M=M_t+M_f
式中   M_t——不平衡力矩；
           M_f——摩擦力矩。
          以偏心旋轉閥為例
M=M_t+M_f=F₂X+F₁r
式中   X——閥芯與轉軸的距離；
            r——閥芯轉軸半徑。
   由于X很小，r也不大，因而總的力矩不大，可用輸出力矩較小的執行機構。


57為什麽直行程閥中單密封閥允許壓差小，角行程允許壓差大？


    由圖1-10可見，直行程閥中單密封閥不平衡式結構，流開情形下，壓差易把閥芯頂開，故允許壓差小；而角行程閥的閥芯轉動，不平衡力矩為“力x力臂”，因力臂小，力矩小，故允許壓差大。

58為什麽直行程閥的雙密封洩漏大，而角行程閥的洩漏小？


       直行程的雙密封閥有上、下兩個閥座，介質作用在上、下閥芯上的推力，方向相反而大小接近相等，所以雙密封閥的不平衡力很小，故允許壓差大；但雙密封閥的閥芯軸向尺寸與兩個閥座的軸向尺寸不可能做到相等，總是上閥芯、閥座接觸時，下閥芯、閥座還存在間隙，或者是相反情況。因而，雙密封閥的洩漏大，加上熱膨脹的影響，這種情況就更加嚴重。而角行程閥，特别是球閥，因閥芯為球面，與密封面相切，接觸良好，故洩漏小（可小1/100~1/10）。

59為什麽直行程閥的雙密封洩漏大，而角行程閥的洩漏小？
     在高壓差情形下，直行程閥內的高速流動介質直接對着閥芯頭部沖蝕，故其耐沖蝕性能差。在角行程閥的閥芯可放在閥腔內側，避免介質直接沖蝕，故其耐沖蝕性能好。

60為什麽直行程閥比角行程閥易産生共振?
     直行程閥的閥芯上下運動與閥的上下振動同拍，在一定條件下易産生共振；而角行程閥的閥芯轉動， 與閥的上下振動不同拍，故不易産生共振。

61為什麽直行程閥的雙密封洩漏大，而角行程閥的洩漏小？

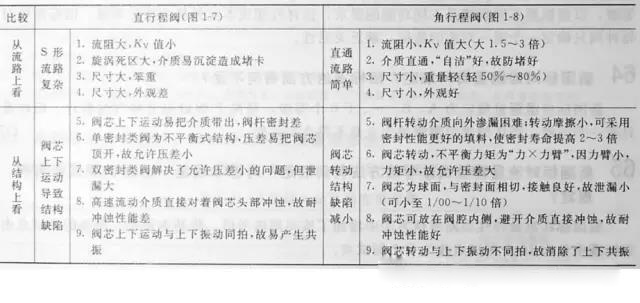

     從高述的“結構-功能”分析，直行程閥存在9個不足，而角行程閥較好地彌補了這9個缺陷，将其歸納于表1-2中。預測21世紀調節閥的應用用正态分布曲線來描述，見圖1-12.
表1-2 直行程閥與角行程閥相比較存在的9個不足       由于全功能閥彙集了角行程閥的各項優點，再加以創新改進，從而提高和完善了調節、切斷、克服壓差、防漏、防堵、耐蝕、耐溫等功能，并且其超輕、美觀，所以，21世紀将以角行程閥的應用為主，而角行程閥以全功能閥的應用為主，以球閥、蝶閥應用作為補充。


第八節調節閥的标準



62新國标關于調節閥性能指标有哪些規定？與舊标準有何不同？


      新國标關于性能指标規定了14項：
    ①基本誤差；                          ⑧氣室的密封性
    ②回差；                                  ⑨耐壓強度；
    ③死區；                                  ⑩額定流量系數；
    ④始終點偏差；                      ⑪固有流量特性；
    ⑤額定行程偏差；                  ⑫坑振動性；
    ⑥洩漏量；                               ⑬動作；
    ⑦及其化連接處的密封性；   ⑭外觀。
    新舊标準比較，主要的不同是新國标增加了“”指标。

63新國标對調節閥的項目有哪些規定？舊标準這方面有何不足?


      新國标将基本誤差、回差、死區、始終點偏差、額定行程偏差分為A、B、...、H 8個等級，以便根據不同閥滿足不同功能的要求，選擇性能成本比佳 的指标等級。舊标準針對每種閥隻确定一個對應的指标，缺乏靈活性。


64新國标對洩漏量有何規定？舊标準這方面有何不足?


     新國标将洩漏量規定為A、B、C、....、F  6個等級，F級以每分鍾氣泡數計。舊标準隻有一個等級，高壓閥規定洩漏量為0是不符合實際的。


65新國标對流量特性誤差考核方法有何規定？對基本誤差、回差的測試點有何規定？


      新國标在流量特性誤差考核方法中增加了按斜率法考核。将基本誤差、回差的測試點由舊标準中分為10個測試點改為5個測試點。


66新國标關于閥的流量系數有何規定？


       新将舊标準中流通能力改稱流量系數。其數值舊标準做了統一規定，新國标由制造廠自行确定，更方便新産品的設計定型。


67新國标對撥動調節閥的氣源和環境溫度有何要求？


      新國标要求：氣源應為清潔、幹燥的空氣，不含有的腐蝕性氣體、溶劑或其化液體；帶定位器的調節閥，其氣源所含固體微粒數量應少于0.1g/m3，且微粒直徑應大于3μm，含測量應小于1ppm（1x10^-6）。
      調節閥環境溫度為-25~+55℃或-40~+70℃。
      定位器氣源不幹淨是造成定位器工作不正常的主要原因，占故障率的1/3以上，所以應特别注意這一點。


第九節國定标準中有關洩漏量的規定




68國标對洩漏量有何規定？

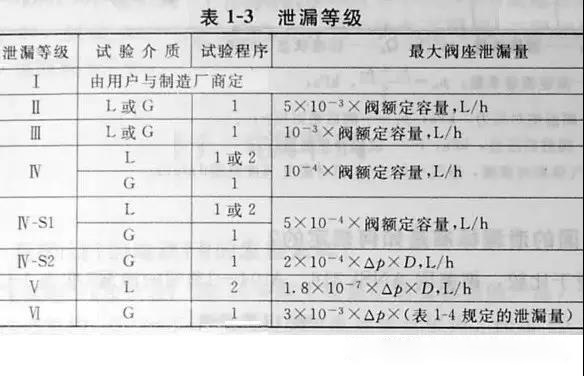

     GB/T 4213-92給洩漏量規定了6個等級，其具體規定見表1-3。其中低級别為級，不要求測試；别是VI級，即為氣泡級。當洩漏量大于0.5%Kv值時，可免于測試。
表1-3 洩漏等級
注：1、△p以kPza為單位。
       2、D為閥座直徑，以mm為單位。
       3、對于可壓縮流體體積流量，為壓力為101325kPa和溫度為273K的标準狀态下的測定值。
       4、試驗程序“1”表示△p=0.35MPa、介質為水；試驗程序"2"表示△p等于工作壓差、介質為水或氣體。


69洩漏等級為VI級時，标準規定的洩漏量是多少？

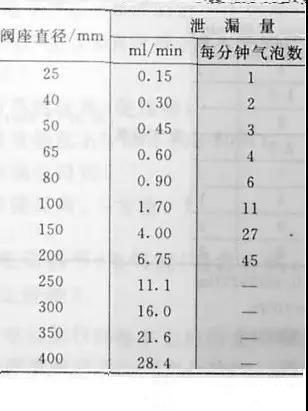

  随閥座直徑變化，大允許洩漏量（ml/min或每分種氣泡數）列于表1-4.
表1-4 VI大允許閥座洩漏量 注：1、每分鍾氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5~10mm深度的條件下測得的，管端表面應光滑、無倒角和毛兩刺。
       2、如果閥座直徑與表列值之一相差2mm以上，則洩漏系數可假設洩漏量與閥座直徑的平方成正比的情況下通過類推法取得。

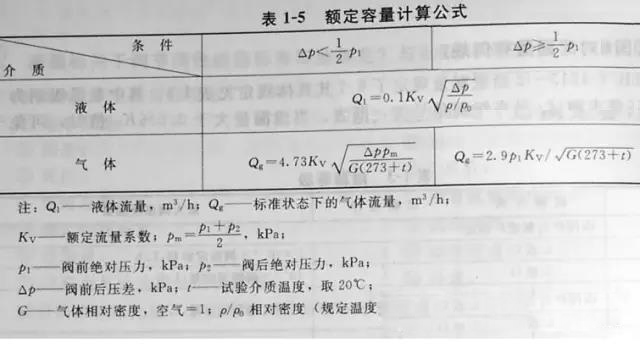

70表1-3中的額定容量如何計算？


    表1-3中的額定容量按表1-5所列公式計算。

71美國的洩漏标準是如何規定的？

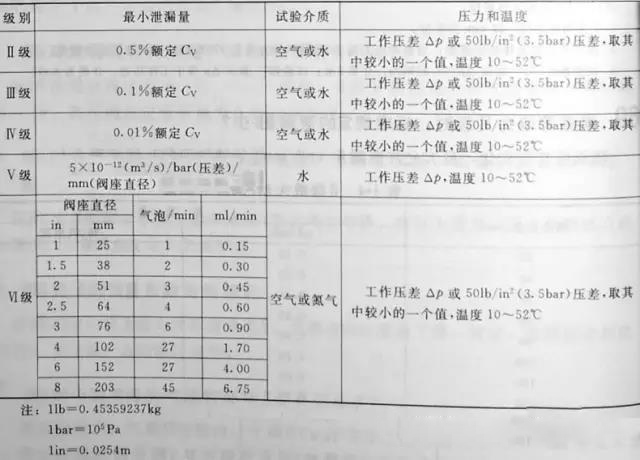

   為便于比較，把美國ANSI 316、ANSI 104-1976調節閥的漏洩量标準列于表1-6.
表1-6 調節閥洩漏量

72為什麽要進行洩漏标準再細分？

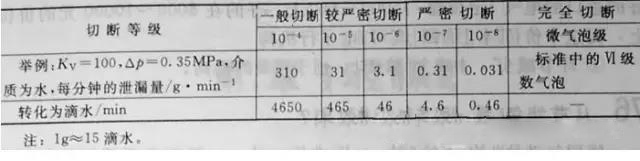

    上述标準分還不夠細膩，特别是IV級密封和V級密封，其洩漏率由10^-4突然躍到10^-7。為此，認為應将洩漏标準與切斷的關系進一步細分。切斷的等級與對應的洩漏率見表1-7.
表1-7 切斷等級與對應洩漏率       為了便于現場，應建立一個宣的概念。現舉例Kv=100(雙座閥DN100、單座閥DN80~DN100、套筒閥DN100、V形球閥DN50、全功能超輕型調節閥DN50時的Kv值為100)時，試驗△p=0.35MPa，介質為水，每分鍾在不同切斷等級時的洩漏量(g/min)也列舉在表1-7中。


第十節電動調節閥



73我國電動調節閥的電動執行機構的發展曆程怎樣？


       我國電動調節閥起步也較晚，20世紀50年代中期主要是仿制前蘇聯的産品，制造有觸點的電動執行機構，20世紀60年代才開始研制無觸點的電動執行機構。經過20多年的發展，目前已經有許多廠家專門生産電動調節閥，生産各種無觸點的DKZ型直行程電動執行機構和DKJ型角行程電動執行機構。在近20年，主要開發了一些新的産品，例如DDZ-Ⅱ型和DDZ-Ⅲ型電動執行機構。但是這些産品已經到了更新換代的時候，它們存在着的缺點，如死區大、工作溫度範圍窄（-10～55℃）、力矩保護和性能保護差、絕緣等級不高。因此，目前國內各廠家都緻力于産品的革新，研制新型的電動執行機構。


74目前電動執行機構的情況如何？


        随着電子産品不斷進步，尤其是可靠性的進一步提高 ，使得20世紀90年代後國外的電動執行機構産生了質的飛躍。國內一些獨資或合資企業也生産與國外同水平的産品，其突出的表現是：
       ①可靠性極高，可以在5~10年內免維修；
       ②重量幅度下降，比老式的DKZ、DKJ的電動執行機構輕70%~80%；
       ③外觀也得到了極大的改善；
       ④性能提高、調整簡化，使用更加方便、簡單。


75用電動調節閥取代“氣動閥+電氣閥門定位器+氣源”的組合方式，将帶來什麽好處?


     由于電動執行機構的可靠性得到了根本上的解決，配上高可靠性的全功能超輕型調節閥，使得調節閥成為了真正意義上的第二代産品。除上述高可靠、全功能、超輕型的特點外，還将帶來如下好處。
      ①用電源既方便又節約，省去了建立氣源站的一系列費用。
      ②用“氣動閥+電氣閥門定位器+氣源”的複雜方式，不隻是增加了費用，而且使可靠性下降（環節越多，可靠性差的因素增加）。
      ③從經濟性上看，除省去氣源站的費用外，還省去電氣閥門定位器的費用。現在一台好的進口的電氣閥門定位器，通常在5000~6000元以上，更好的在8000~10000元的價位上，而這個價位基本上可購回上述高可靠的電子式執行機構。
      ④環節減少了，相應減少了維修工作量，也有利于可靠性的提高。

76從節能角度看，使用電動執行機構如何？


     使用氣動執行機構，要始終保持一定氣壓才能動作，這樣，一年下來所消耗的能源很多。如果用電動執行機構，隻需在改變閥門開充時供電，當閥門達到所需的開度就停止供電。如此看來，電動執行機構具有的節能優點。
