1最早誕生的調節閥是什麽調節閥？

   20世紀20年代，原始的穩定壓力用的調節閥問世，至今已有八九十年的發展曆史了，先後産生了十大類的調節閥産品，如自力式閥和定位器等。
   時下，調節閥已成為過程控制工業中最常用的、重要的終端控制元件。目前，随着新的過程控制方法和系統的發展，對調節閥的要求會越來越高，但調節閥的發票現狀卻不能令人樂觀，若不努力改變這狀況，調節閥将仍是工業自動化控制發展幾十年中的老大難問題。


220世紀60年代以前誕生了哪幾種調節閥？


   20世紀30年代：以“V”型缺口的雙座閥和單座閥為代表産品V型調節球閥問世。
   20世紀40年代：出現定位器，調節閥新品種進一步産生，出現隔膜閥、角型閥、蝶閥、球閥等。
   20世紀50年代：球閥得到較大的推廣使用，三通閥代替兩台單座閥投入系統。


3我國調節閥生産形成完整系列是在什麽時候？


   20世紀60年代，在國內對上述産品進行了系列化的改進設計和标準化、規範化後，才有了我國自有的完整系列産品。現在我國還在大量使用的單座閥、雙座閥、角型閥、三通閥、隔膜閥、蝶閥、球閥七種産品仍然是六十年代水平的産品。


4套筒閥和偏心閥是在什麽時候誕生的？


   20世紀60年代，國外開始推出了第八種結構調節閥新産品——套筒閥，最推崇的是Fisher公司的。
   20世紀70年代，又一種新結構的産品——偏心旋轉閥問世，成為第九大類結構的調節閥品種，這一時期，套筒閥在國外被廣泛應用。20世紀70年代末80年代初，國內研究機構和生産廠商聯合設計了套筒閥，使我國有了自己的套筒閥系列産品。


520世紀80年代，調節閥制造取得什麽重大進展？


   20世紀80年代初，由于改革開放，中國成功引進了石化裝置和調節閥技術，使套筒閥、偏心旋轉閥得到了推廣使用，尤其是套筒閥，大有取代單、雙座閥之勢，其使用越來越廣。80年代末，調節閥又一重大進展是日本的Cv3000和精小型調節閥，它在結構方面隻是将單彈簧的氣動薄膜執行機構改為多彈簧式薄膜執行機構，閥的結構隻是改進，不是改變。它的突出特點是使調節閥的重量下降30%、高度下降30%，流量系數提高30%。在這之後，國內才有了自己設計的精小型閥産品。

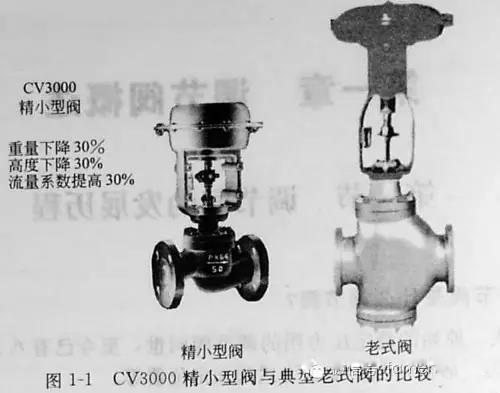

     CV3000精小型閥與典型老式閥的比較見圖1-1。

620世紀90年代，調節閥有哪些重大突破？


   20世紀90年代的發展重點是在調節閥可靠性、特殊疑難産品，如高溫、高壓、耐腐蝕等方面的攻關、改進、提高上。到了90年代末，推出了第十種結構的産品——全功能超輕型調節閥。它突出的特點是在可靠性上、功能上和重量上的突破。
    功能上的突破——唯一具備全功能的産品，故可由一種産品代替衆多功能上不齊全的産品，使選型簡化、使用簡化、品種簡化。
    重量上的突破——比主導産品單座閥、雙座閥、套筒閥輕70～80%，比精小型閥還輕40～50%。
    可靠性的突破——解決了傳統閥一系統不可靠性因素，如密封的可靠性、定位的可靠性、動作的可靠性等。
    該産品的問世，使中國的調節閥技術和應用水平達到了九十年代末先進水平；它是對調節閥的重大突破；尤其是電子式全功能超輕型閥，必将成為下世紀調節閥的主流。

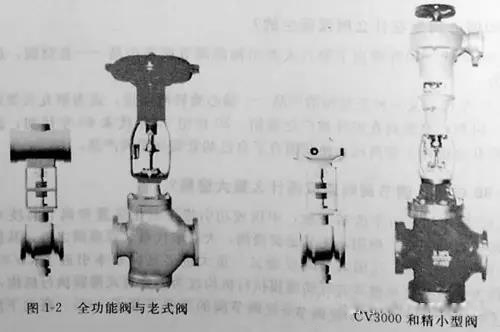

    全功能閥與老式閥、CV3000和精小型閥的直觀比較如圖1-2、圖1-3所示。

7調節閥在使用中存在哪些問題？


    調節閥是工業自動化儀表中使用問題最多的産品，也是更新換代最慢的産品。調節閥在使用中存在的問題如下：
    (1)調節閥不像儀表，太笨重；
    (2)品種、規格繁多，工廠管理複雜，維護工作量大；
    (3)洩漏大；
   (4)經常堵卡、動作遲鈍；
    (5)壽命短
    (6)推力不夠、閥關不嚴；
    (7)流量系數小，調節範圍小；
    (8)閥外漏；
    (9)振動、振蕩、嘯叫。
    在對上述問題作進一步的歸納分析後，最突出的問題有以下四個。
    (1)笨重。一台DN200的閥重700-800KG，一台DN300的閥重900-1000KG，對它們的運輸、安裝、維護都必須要起用吊車才能夠進行，用戶對此反映極為強烈。
    (2)品種規格繁多，單、雙座閥、套筒閥等産品由于壓力、溫度、特性等參數不同，總計達10000多個規格，造成調節閥選型、工廠管理複雜化。
    (3)彙漏大。一是産品結構缺陷所緻；二是沒有考慮密封的可靠性；三是執行機構推力不夠。
    (4)調節閥堵卡。閥的流路複雜，不幹淨介質必定造成堵卡。


第二節調節閥在系統中的作用與重要性



8人工控制存在什麽問題？

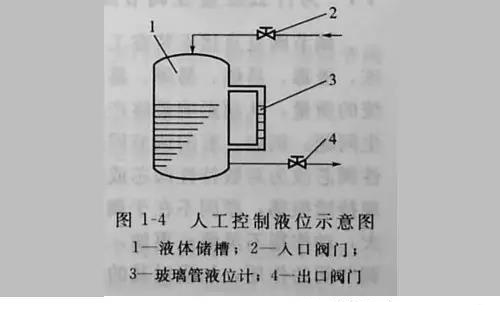

   圖1-4所示是人工控制液位示意圖。液體連續不斷地通過入口閥門2流入儲槽1，同時又不斷地通過出口閥門4流出。可以看出，槽內液位将随着流入量或流出量而波動，波動嚴重時，槽內流體可能溢出或抽空。要解決這個問題，使液位保持在某一範圍內，最簡單的辦法是安裝一個玻璃管液位計3。以液位計的上、下限刻度線為标準，當液位上升到接近上限刻度時，可以開大出品閥門的開度，或關小進口閥門的開度；當液位下降到接近下限刻度時，可以關小出口中閥門或開大進口閥門的開度，這樣就避免了儲槽因液位過高而溢流，或因液位下降而抽空的事故發生，使液位保持在某一範圍內。這個過程是由人直接控制的，所以叫人工控制。     由此可見，人工控制至少有以下三個問題，因而不能滿足現代化工業對過程控制的要求。
（1）控制精度差。當液位要求較精确，即液位上、下限變動範圍要求小時，因人意識的反映到手動操作有一個過程，會造成液位控制超差。
（2）響應時間慢。
（3）疲勞失誤。


9一個簡單的控制系統是怎樣組成的？

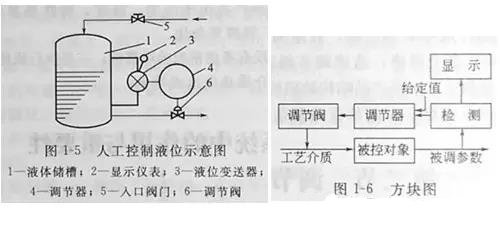

   若用一套自動化儀表控制裝置來實現第8問的液位控制過程，則叫自動控制，如圖1-5所示。
   由圖可知，儲槽液位經測量由變送器3以特定的信号輸送給調節器4，調節器将變送器送來的信号（氣壓、電流等）與工藝上需要的液位高度給定信号進行比較，按設計好的去處規律得出結果，并以特定的信号(氣壓與電流)輸送給調節閥6，調節閥根據調節器的信号開始動作，自動改變閥門的開度。這樣，自動控制就代替了人工控制。這一套自動化裝置和被控制的液體儲槽就構成了自動控制系統。
    在自動控制系統中，生産工藝介質及設備（如液體儲槽）就叫被控對象(簡稱對象)。被控對象的輸出量即為系統的被調參數（如液位）。在主控系統中，用來設定被調參數的預期值的輸入量叫設定值(又稱參與量)。在研究自動控制系統時，為了表示各個組成環節之間的相互影響和信号聯系，一般用方塊圖來表示系統的組成。如圖1-6所示，每個方塊表示組成系統的一個環節，兩個環節之間用一條帶有箭頭的線條表示其相互關系，箭頭指向環節表示對這個環節輸入，箭頭離開環節表示從這個環節輸出。

10為什麽稱調節閥是生産過程自動化的“手腳”？


    根據第9題中所述和方塊圖可知，調節閥、變送器、調節器、顯示儀表等與被控對象組成自動調節系統。調節閥根據調節器輸出的調節信号直接作用于被控對象，使被調參數回到設定值，從而使生産過程正常進行。顯然調節閥是自動調節系統中一個終端控制儀表，因而稱作生産過程自動化的“手腳”。


11為什麽應重視調節閥的作用？


    調節閥是直接安裝在工藝管道上的，其使用條件較惡劣的環境下，如高溫高壓、嘗試冷凍、極毒、易燃、易滲透、易結晶、強腐蝕和高黏度等環境。它的好壞直接影響到系統的質量，從而影響最終産品的質量及系統運行的效益。如果選型不當或維護不善，就會發生問題。例如，有的調節回路怎樣也穩定不好，一直振蕩，若在選型上作了改進，将線性特性閥芯改為對數特性閥芯或改變流向之後，調節品質會大有改善；又如，有些調節過程中出現持續振蕩，原因不在于調節器的比例度的過大或過小，而是由于閥門填料函的幹摩擦太大，動作很不靈活；再如，調節閥的洩漏将造成廠區污染，甚至造成事故等。因此，應重視調節閥的作用，加強對其的維護和保養。


第三節有關調節閥的概念、術語



12調節閥的簡要定義是什麽？

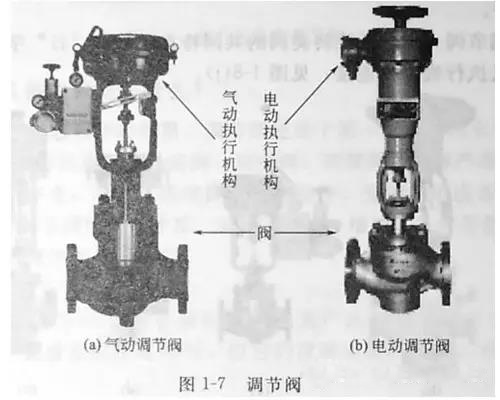

    調節閥又稱控制閥，它是過程控制系統中用董麗操作區改變流體流量的裝置。調節閥由執行機構和閥組件組成。如圖1-7所示，執行機構起推動作用，而閥起調節流量的作用。


13什麽是氣動調節閥？


    調節閥是由兩部分組成，如果其中的執行機構是以壓縮空氣為動力源，則該調節閥稱為氣動調節閥。見圖1-7a。

14什麽是電動調節閥？


  如果調節閥的執行機構是以電為動力源，則該調節閥稱為電動調節閥。見圖1-7b


15什麽是液動調節閥？


    隻要把氣動調節閥中的氣動執行機構改為液動執行機構，便形成液動調節閥。液動執行機構典型代表是液壓缸，它主要有單活塞液壓缸和擺動式液壓缸。


16什麽是角形成調節閥？什麽是直行程調節閥？


    調節閥按閥芯（截流元件）的運動方式分為直行程調節閥（直行程閥）和角行程調節閥（角行程閥）兩類。
    閥的截流元件（閥芯、閥塞、閥闆等）在流體通道裏做直線運動稱直行程閥。
    閥的截流元件（閥芯、閥塞、閥闆等）在流體通道裏做旋轉運動稱角行程閥。


17直行程閥有哪些品種？

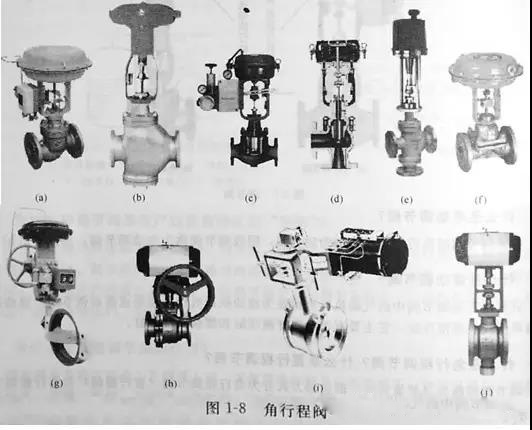

    直通單座閥  體內隻有一個閥芯做線性運動，閥體內具有一個閥座的閥，見圖1-8a
    直通雙座閥  體內有兩個閥芯做線性運動，閥體內有兩個閥座的閥，見圖1-8b。
    套筒閥  在閥體內安裝有閥籠（套籠）、閥塞，閥塞做直線運動，見圖1-8c
    角形閥  閥芯做線性運動，兩閥口中心成直角，見圖1-8d
    三通閥  閥芯做線性運動，閥體上有三個通口，見圖1-8e
    隔膜閥  閥內裝在一塊隔膜片，隔膜的上下動作來改變它與閥體堰面間的流通面積，完成調節作用，而當閥芯将隔膜壓緊在堰面上時，就将介質完全切斷，見圖1-8f。


18角行程閥有哪些品種？


    蝶閥  閥軸帶動閥闆旋轉，實現流體調節或切斷，見圖1-8g
    球閥  閥軸帶動球體或部分球體旋轉，球體上有一個通過它的流體通道，流體通道中心與管道中心一緻時，閥具有最大流量，流體通道中心與管道中心垂直時，則閥處理切斷狀态，見圖1-8h。
    偏心旋轉閥  閥軸帶動偏心球塞旋轉，由于偏心球塞會塞進或偏離閥座，可以減少摩擦和磨損，見圖1-8i。
    全功能超輕型調節閥  綜合了旋轉類閥的共同特點，配上“日”字形支架與輕便型 的活塞執行機構、電子式執行機構相連接，見圖1-8i。

19調節閥按通道來劃分有幾種類型？


  有三種類型：直通調節閥、三通調節閥、角形程調節閥。


20何謂自力式調節閥？

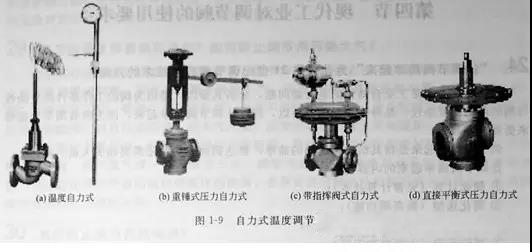

    直接利用被調介質的能量來推動調節閥，實現自動控制。故其也稱為直接作用調節閥，顯然它不需要外部能源，見圖1-9.

21第一代調節閥具備的特征是什麽？


   從20世紀初以後的近百年時間裏，調節閥還處于第一代産品的水平上。其調節閥的特征是：
①以20世紀六七十年代水平的單座閥、雙座閥、套筒閥為主導産品；
②這代産品功能不齊全，不得不依靠擴充産品品種、變型來适應各種不同的場合，造成了品種規格繁多，對調節閥使用、計算、選型、調校、維護、備件等要求特别高；
③可靠性差，使用時出現的問題多；
④十分笨重。
現今，比較盛行的CV3000、精小型閥與傳統老産品相比多了三個30%：重量下降30%；高度下降30%；流量系數提高30%。但它們沒帶來質的突破，隻是對傳統産品作了改進而已。


22第二代調節閥具備的特征是什麽？


   第二代産品從可靠性、功能、重量上應有質的突破。其調節閥的特征是：
①全功能超輕型調節閥代替了衆多可靠性差、功能不齊全、又十分笨重的産品，代替了第一代的主導産品單座閥、雙座閥、套筒閥，成為第二代主導産品；
②電子式電動全功能超輕型調節閥逐步取代傳統的因原執行機構可靠性差，不得不采用的“氣動閥+電氣閥門定位器+氣源”的組合方式。
從外觀上看，第二代産品應具備輕型化、小型化、儀表化的特征。


23第三代調節閥具備的特征是什麽？


    其突出特征是智能化，并滿足現場總線的要求，在應用上的特點是：
    ①與計算機接口；
    ②自診斷使可靠性更加提高，故障率進一步下降；
    ③改良閥的特性曲線，從而改變閥的調節品質；
    ④調節閥的品種以及對調節閥的使用要求進一步的簡化；
    ⑤指标上，滿足現代工業要求達到新的性能水平，例如一些工業部門推出的新的流程與系統對調節閥提出的一些苛刻的要求。


第四節現代工業對調節閥的使用要求



24“讓調節閥簡單起來”為什麽是21世紀調節閥應用技術的方向？


    為傳入抹布代是工業自動化的老大難問題，分析其原因，是因為閥的工作條件的複雜性與閥的結構的複雜性、品種多相矛盾。所以，應該讓調節閥簡單起來，因為隻有簡單才能帶來更高的可靠性。
    調節閥簡單起來是指其結構與運用的簡單，要達到此目的，還需要相關人員不斷努力。讓調節閥簡單起來的內容包括：
    ①簡化計算(完善計算技術)；
    ②簡化選型（提高閥功能）；
    ③減少品種（減少備品配件管理）；
    ④減輕重量（方便維護安裝）；
    ⑤提高工藝性，提高可靠性。


25随着現代工業的發展，對調節閥提出了哪些更高、更嚴格的要求？


    ①要求調節閥的質量更穩定，工作更可靠，操作更安全；
    ②更嚴格的環保标準；
    ③更高的節能指标；
    ④适應新的工業部門或工藝的特殊要求，如高溫、高壓、大壓差、大溫差、不幹淨介質的複雜工況下，要求閥的硬密封、緊急切斷洩漏率達到氣泡級要求。


26怎樣确保調節閥的質量？


    為了保證調節閥的質量，調節閥的選用要經過正确的計算；類型、口徑、各項性能都要符合要求；調節閥各種重要零件的材料要嚴格的挑選；要有足夠的強度和剛度；要按照國家标準通過耐壓試驗，氣密性等試驗；生産廠家的制造技術和測試方法必須符合标準，要由主管部門鑒定認可。


27怎樣确保調節閥可靠的操作性？


    确保調節閥可靠的操作性，這裏不僅指調節閥本身的制造質量，還涉及到調節閥的正确計算、調節閥選型，以及包括對操作人員的培訓和素質的提高。為了防止誤操作，工藝人員一定要注意銘牌所标的注意事項，根據我國新氣動調節閥新标準（GB/T4213―92），執行機構的銘牌至少要标出制造廠名、産品型号、額定流量系數、設計位号、産品編号及制造年月等項；閥體上則要鑄出或沖出表示介質流動方向的箭頭和“DN”數值以及“PN”的字樣及數值，也可以标志在與閥體牢牢固定的銘牌上。重要的調節閥都要裝有足夠的附件，如閥門定位器、極限開關等。要有足夠的安裝空間和操作空間，有足夠的照明，有嚴格的操作規程。


28為什麽調節閥有些要有應急裝置？


    當高壓氣體設備發生事故時，為防止直接損害其他設備，必須在連接設備的管路上安裝切斷裝置，必要時安裝快速切斷閥，對快速切斷閥的洩漏量要有嚴格規定。在容易發生火災的場合，要從結構上考慮到調節閥的耐火性，或者使用防火塗層等方法。應急的裝置有防火袋，它在幾分鍾之內就可以套上，袋的材料含有多層的陶瓷纖維或玻璃纖維；還可以采用連杆保護的方法，夾持元件可以使用一些易熔連杆、電熱連杆，這些連杆受熱時啓動，在着火的危險時刻斷開，合閥移動到一個保險的位置。


29調節閥是怎樣影響環境的？如何防止調節閥污染大氣？


    公衆和社會對保護環境有強烈的要求，調節閥對環境潛在的不良影響主要是大氣污染、土地污染和噪聲問題。因此，在調節閥的生産、使用中應該有相應的對策。"跑、冒、滴、漏"是許多化工廠、煉油廠常見的公害，也是不易解決的問題。設備洩漏不僅浪費大量寶貴的物料和能源，而且污染環境，使大氣污染，誘發中毒，引起火災和爆炸。
    為了防止大氣污染，閥的密封部位不能洩漏，要注意密封方法和密封材料的選用。當流體有毒性時，例如氯氣或一氧化碳等介質，就要考慮用波紋管密封或采用更可靠的密封方法。為了防止更為嚴重的輻射性流體的世漏，必須要遵照核電站的使用要求和規定，采用特殊的方法防止問題的出現。


30怎樣防止調節閥的噪聲？


    在使用調節閥的環境保護問題中，噪聲問題十分突出。由于調節閥的使用，必然造成流體的減壓、速度變化和振動，噪聲的産生是難以避免的，問題是要控制其噪聲的大小。在過程裝置中，能産生噪聲的設備有電動機、泵、壓縮機、鍋爐、調節閥等，而調節閥的噪聲占有很大比例。調節閥噪聲的類型有機械噪聲、液體動力噪聲和空氣動力噪聲。針對其産生機理，在選用調節閥時應作出預估和提出防止措施。


31怎樣實現調節閥在應用中的節能？


    要把節能問題和調節閥的選型、使用、安裝和維修聯系起來。
    ①采用低阻抗閥門，使流體流過閥門的阻抗最小，減少能耗。在使用球閥時，在全開狀态下，球芯孔與管道口徑如果相同，就可以節約壓縮機等設備的電力消耗。與某些傳統閥相比，凸輪撓曲閥有更的容量，可以在較小壓差的情況下進行相同流量的調節，達到減少能耗的目的。利用一些閥內件結構改變的閥門，例如使用低s值調節閥，能夠達到節能的目的。
    ②提高閥芯、閥座的密封性能。閥芯、閥座密封性能不好，閥門就不能完全關閉，洩漏引起的的壓力下降将造成動力損失。為了提高密封性，可以采用慘有玻璃纖維的聚四氟乙烯或石墨等材料來代替純聚四氟乙烯閥座,次用高硬度的密封墊片,采用迷宮式密封面等辦法,同時還要保護密封面不受損傷。
    ③盡量使用電動執行機構。采用氣動執行機構要始終保持一定的氣壓才能動作，這樣一年所消耗的能源很多。如果用電動執行機構，隻需在改變開度時供電。但閥達到所需的開度就停止供電。雖然電動執行機構造價高，防爆性能差，但從節能的角度看，其有明顯的優勢。


32調節閥如何滿足液化天然氣生産過程的需要？


    液化天然氣是一種潔淨的能源，它可以解決燃燒石油後産生污染大氣的公害問題。由于生産液化天然氣裝置的流體溫度低達-162攝氏度，在這種低溫情況下，對低溫調節閥及其所用的材料和結構都有新的要求，關鍵在于解決材料的強度、脆裂性和變形問題，要求動作部分不能凍結。


33液化煤漿生産中使用的調節閥需要考慮哪些問題？


    在液化煤漿生産中，要将煤粉粉碎後與溶劑混合，再經過一系列處理和脫硫，得到一種優質燃料——液化煤漿。用于這種系統的調節閥受煤漿的高速沖刷，會很快磨蝕而損壞，材料的硬度、耐磨性、耐熱性及韌性都很重要。解決這一問題除選用适用的材料外，還可以采用分段式和迷宮式結構來緩和煤漿的沖刷作用。


34核電站控制系統中使用的調節閥應滿足哪些要求？


   在核聚合反應過程中控制超電導的低溫液态氦，這種閥必須滿足下面的要求：
    ①具有防止放射性物質外洩的結構；
    ②優良的動作性能；
    ③調整、維修簡便；
    ④材料能經受放射性照射；
    ⑤不能使用禁忌物質(如含氯等鹵素材料)。
    可見，與常規閥門相比，這種調節閥的設計、制造、高難、檢查和使用環節更特殊、更嚴格，為了确保安全，必須從各方面給予保證。


第五節調節閥的使用功能



35調節閥有哪幾個主要功能？


    調節閥的主要功能共有九個：調節、切斷、克服壓差、防堵、耐蝕、耐壓、耐溫、重量、外觀。


36調節閥的調節功能主要表現在哪幾個方面？


    調節閥的首要功能就是調節，其主要表現在五個方面：
    1.流量特性。
    2.可調範圍R。
    3.小開度調節性能。
    4.流量系數Kv。
    5.調節速度（響應時間）滿足系統對閥動作的速度要求。


37何謂流量特性？


    流量特性是反映調節閥的開度與流量的變化關系，以适應不同的系統特性要求。如對流量調節系統反應速度快，需對數流量特性；對溫度調節系統反應速度慢，需直線流量特性。流量特性反映了調節閥的調節品質。


38何謂可調範圍R？


    可調範圍反映調節閥控制的流量範圍，用R=Qmax/Qmin之比表示。R越大，調節流量的範圍越寬，性能指标就越好。通常閥的R=30；好的閥，如V形球閥的R=50；全功能超輕型的R可達100-200。


39調節閥的小開度工作性能應當怎樣？


    有些閥愛到結構的限制，小開度工作性能差，産生啓跳、振蕩，R變得很小（即Qmin很大），如雙座閥、襯膠蝶閥。好的閥小開度應有微調功能，即可滿足很小流量的調節，且工作又十分平衡，這類閥如V形球閥、偏心旋轉閥、全功能超輕型閥。


40流量系數表示閥的何種功能？

    流量系統(Kv)表示閥通過流量的能力，同口徑的閥，Kv值越大越好。角行程閥(球閥、蝶閥、全功能超輕型調節閥)是直行程閥(單座閥、雙座閥、套筒閥)的2-3倍。


41調節閥的切斷功能用什麽指标來表示？


    切斷功能由閥的洩漏指标來表示，切斷通常指洩漏量小于0.001%，最高級别為VI級(氣泡級)，它反映閥的內在質量。


42調節閥的克服壓差功能用什麽表示？為什麽旋轉類閥使用會越來越多？


    調節閥的克服壓差功能通常用閥關閉時的允許壓差來表示，允許壓差越大，此功能也就越好。如果考慮不周全，閥芯就會被壓差頂開，造成閥關不到位，洩漏量越标。因此，保證閥切斷就必須克服閥關閉時的工作壓差。通常，單密封閥的允許壓差小，如單座閥、角形閥、隔膜閥、三通閥；雙密封閥和轉動類閥的允許壓差大，如雙座閥、球閥、全功能超輕型調節閥。從洩漏量與克服壓差兩者來看，單密封閥洩漏小，但允許壓差；雙密封閥洩漏大，允許壓差大；隻有旋轉類閥洩漏量又小，允許壓差又大。這就是旋轉類閥使用越來越多的重要原因之一。


43為什麽對調節閥提出了防堵功能要求？哪類閥的防堵性好？


    對不幹淨介質，或者即使是幹淨介質，但管道中有焊渣等雜物的調節都可能造成閥堵塞或被卡住。因此，要求閥應有較好的防堵功能，使之正常調節。防堵性最好的是流路最簡單的旋轉類閥，如球閥、蝶閥、偏心閥、全功能超輕型調節閥；流路複雜的閥、上下襯套導向的閥易造成堵卡，如單座閥、雙座閥、套筒閥等。旋轉類閥不隻是防堵功能好，而且洩漏又小，允許壓差又大，因此它的使用将會越來越廣泛。


44怎樣提高耐蝕功能，以提高閥的壽命？


    閥的腐蝕是由介質的化學性能引起的材質被腐蝕問題，通常選用耐腐蝕的材料來解決；沖蝕是由高速流動的介質、含顆粒的介質和産生閃蒸被空化的介質所緻。解決的途徑是選用耐磨的材料例如耐磨損蝶閥，結構上采用反汽蝕、反沖蝕的措施。對高壓安全閥、大壓差工作的高壓調節閥、含顆粒介質使用的調節閥需重點考慮此問題。


45耐壓功能反映了調節閥的什麽指标？

    它反映閥的強度和安全指标，即介質不能通過密封處和閥體缺陷處向外滲漏。出廠時通常用1.5倍PN做試驗來檢驗。對高壓介質如使用閘閥最好使用鍛件結構的鍛鋼閘閥。鑄鐵閥的耐壓強度是最低的，通常應選鑄鋼閥。


46耐溫功能是為了确保調節閥的什麽指标？


    材料的強度和硬度是材料具有的溫度的函數，高溫會使閥體材料的強度降低。為了滿足不同溫度條件下閥的強度指标的要求，必須對閥用材料的耐溫性仔細斟酌，對閥的結構進行合理設計，以保證閥在工作溫度下有較好的強度和安全保證。
    在耐溫考慮中，除考慮溫度外，還應考慮溫差(如壓力考慮壓差一樣)帶來的影響。


47為什麽對調節閥有外觀及重量的要求？？


    工業産品要求具有悅目的外觀；在滿足功能的前提下輕型化，小型化，這樣不但可以節省材料，而且方便運輸與安裝。目前，調節閥比較理想的外觀是電子式全功能超輕型閥。
