ZJHQ、ZJHX型氣動薄膜三通調節閥

類别：三通調節閥日期：2019-03-04

ZJHQ、ZJHX型氣動薄膜三通調節閥

産品概述：
ZJHQ、ZJHX型PN16～PN64氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精确控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。适合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
本系列産品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑範圍DN25—300。适用流體溫度由-60℃到+450℃。洩漏量标準為Ⅳ級。流量特性有直線、抛物線兩種。

主要零件材料及使用溫度範圍:
ZJHQ、ZJHX型PN16～PN64氣動薄膜三通調節閥零件材料及使用溫度範圍
零件名稱 材料 溫度範圍
閥 體
上下閥蓋		 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
閥芯、閥座、閥杆 1Cr18Ni9 -250～550℃
密封墊 橡膠石棉闆 －
不鏽鋼纏繞墊 －
填料 聚四氟乙烯 －
上下膜蓋 A3鋼闆 －
膜片 35CrMoA －
35、A3 －
支架、頂盤 HT200 －
壓縮彈簧 60Si2Mn －
波紡薄膜 5806膠夾480D尼龍66網眼布

技術參數和性能指标：
ZJHQ、ZJHX型PN16～PN64氣動薄膜三通調節閥技術參數
閥座直徑mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 25 32 40 50 65 80 100 125 150 200 250 300
額定流量
系數kv		 合流 8.5 13 21 34 52 85 125 210 340 535 800 1260
分流 25 32 40 50 65 85 125 210 340 535 800 1260
公稱壓力MPa 1.6 4.0 6.4
行　程mm 16 25 40 60 100
流量特性 直線
介質溫度℃ -20～200、-40～+250(常溫型)、-40～315（中溫型）
法蘭尺寸 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質 HT200,ZG230-450、ZG1Cr18Ni9
閥芯材質 1Cr18Ni9
上閥蓋型式 普通式（常溫型），熱片式（中溫型）
可調比 30:1
氣源接頭 M16×1.5

ZJHQ、ZJHX氣動薄膜三通調節閥執行機構主要技術參數
型　号 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
有效面積cm2 400 630 1000 1600
行　程mm 16.25 40 60 1000
彈簧範圍KPa 20～100；40～200、20～60、60～100、80～240

ZJHQ、ZJHX氣動薄膜三通調節閥性能指标
項目 不帶定位器 帶定位器
基本誤差％ ±6 ±1.5
回差％ 5 1.5
死區％ 4 0.6
始終點偏差％ 氣關 始點 ±2.5 ±1.5
終點 ±6.0
氣開 始點 ±6.0
終點 ±2.5
額定行程偏差％ ±2.5
允許洩漏量L/h 10-3×閥額定容量
注：一般均應帶定位器

ZJHQ、ZJHX氣動薄膜三通調節閥允許壓差
供氣壓力 彈簧壓力 25 32 40 50 65 80 100 125 150 200 250 300
0.14MPa 20-100 1220 750 500 300 300 200 120 120 80 50 50 25

可配附件：定位器 手輪機構 空氣過濾減壓器等。

産品外形尺寸及結構尺寸：

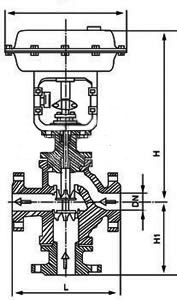

ZJHQ、ZJHX型氣動薄膜三通調節閥外形尺寸圖


ZJHQ、ZJHX型PN16～PN64氣動薄膜三通調節閥外形尺寸
公通徑 25 32 40 50 65 80 100 125 150 200 250 300
L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 635 720
PN4.0MPa 190 210 230 255 285 310 355 425 460 560 660 740
PN6.4MPa 200 210 235 265 295 320 370 440 475 570 670 770
H1(mm) PN1.6MPa 140 150 160 180 200 220 220 256 278 322 540 612
PN4.0MPa 150 160 170 190 220 232 256 295 313 372 540 612
PN6.4MPa 160 170 180 200 220 242 266 300 318 382 540 612
H(mm) 普通型 435 441 465 480 584 585 575 762 772 792 1203 1234
散熱片型 565 571 595 610 631 748 738 961 971 989 1525 1554
D(mm) 285 360 470
重量(KG) 72 75 81 88 135 158 190 262 322 450 550 600
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替


訂貨須知:
訂貨請提供以下參數
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信号壓力、彈簧範圍；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；
