ZRSN不鏽鋼電動雙座調節閥

類别：雙座調節閥日期：2018-10-05

ZRSN不鏽鋼電動雙座調節閥

産品概述

ZRSN不鏽鋼電動雙座調節閥是一種壓力平衡調節閥，采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者 電動執行機構，流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精确噪音低等特點。特 别适用于對洩漏量要求不高、閥前後壓差較大的工作場合。 本系列産品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種型式。産品公稱壓力等級有 PN1.6、4.0、6.4；閥體口徑範圍 DN20-DN300；适用流體溫度-150℃-+560℃ 範圍內多種檔次；洩露等級氛分為Ⅳ級、Ⅴ級；流量特 性有直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

主要技術參數

ZRSN不鏽鋼電動雙座調節閥主要技術參數
本體部分
閥體形式 直通雙座球型鑄造閥
閥體材質 ZG230-450  ZG1Cr18Ni9
公稱通徑 DN20-DN300
公稱壓力 PN1.6  2.5  4.0  6.4  10.0MPa
ANSI  150  300  600LB JIS  10K  20K  30K  40K
連接形式 法蘭：FF RF RTJ 等 焊接：SW  BW
結構長度 符合 IEC534
閥蓋型式 常溫型 高溫型 波紋管密封型 低溫型
填料 聚四氟乙烯 柔性石墨等
密封墊 金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式 雙座導向型
流量特性 線性 等百分比
內件材質 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
執行機構
電動 PSL系列 3810L系列

主要零件材料及內部結構

ZRSN不鏽鋼電動雙座調節閥主要零件材料及內部結構
ZRSN不鏽鋼電動雙座調節閥主要零件材料及內部結構
本體材質為碳鋼
1 閥體 WCB LCB WC9
2 閥座 304 304 304
3 閥芯 304 304 304
4 導向套 304 304 304
5 閥蓋 WCB LCB WC9
6 閥杆 304 304 304
7 填料 PTFE/柔性石墨
8 彈簧 65Mn
9 螺母 304 304 304
本體材質為不鏽鋼
1 閥體 CF8 CF8M CF3M
2 閥座 304 316 316L
3 閥芯 304 316 316L
4 導向套 304 316 316L
5 閥蓋 CF8 CF8M CF3M
6 閥杆 304 316 316L
7 填料 PTFE/柔性石墨
8 彈簧 65Mn
9 螺母 304 316 316L
注：以上為标準配置結構，标準的閥體材料是碳鋼和不鏽鋼，也可根據用戶需求進行配置。

閥蓋型式

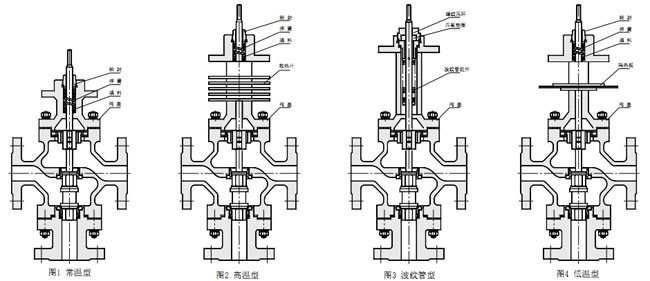

ZRSN不鏽鋼電動雙座調節閥閥蓋型式

注：常溫型：常溫型工作溫度-20-+200℃，洩露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥杆形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱闆結構可于-196℃深冷場合。


電動調節閥規格與技術參數

ZRSN不鏽鋼電動雙座調節閥規格與技術參數
公稱通徑 DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流
量系數
(KV)		 直線 7.6 12.1 19.4 30.3 48.3 75.9 121 194 302 484 759 1210 1936
等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693 1100 1760
額定行程 L（mm） 16 25 40 60 100
公稱壓力 PN（MPa） 1.6  2.5  4.0  6.4
執行機
構型号		 PSL 201/202 204 208 312 320
3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
固有流量特性 直線、等百分比
固有可調比 50:01:00
工作溫度 t（℃） 普通型：鑄鋼-40-250；鑄不鏽鋼-60-250 散熱型：鑄鋼-40-450；鑄不鏽鋼-60-450
輸入信号 0-10mADC、4-20mADC、220VAC（開關信号）
電源電壓 220VAC  50Hz

流量特性

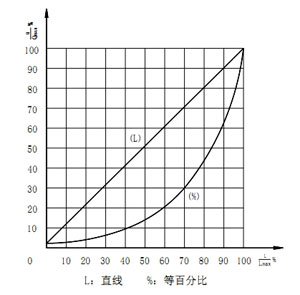

ZRSN不鏽鋼電動雙座調節閥流量特性
ZRSN不鏽鋼電動雙座調節閥固有流量特性對行程下的相對流量數值 單位：(%)
行程
流量特性		 0 10 20 30 40 50 60 70 80 90 100
線性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100


允許壓差

ZRSN不鏽鋼電動雙座調節閥電子式執行機構（PSL 系列） 單位（MPa）
執行機構
型号		 輸出推力
（KN）		 閥座直徑 dn（mm）
20 25 32 40 50 65 80 100 125 150 200
3810LSA-08 0.8 2.38 1.52 0.93 0.59 0.38
1.91 1.22 0.74 0.47 0.3
3810LSA-20 2 4.77 3.05 1.86 1.19 0.76 0.45
3.82 2.44 1.49 0.95 0.61 0.36
3810LSB-30 3     2.79 1.79 1.14 0.67 1.21 0.28 0.18 0.12 0.03
    2.23 1.43 0.91 0.54 0.96 0.22 0.14 0.1 0.02
3810LSB-50 5     4.66 2.98 1.91 1.13 1.51 0.47 0.3 0.21 0.08
    3.73 2.38 1.52 0.9 1.2 0.38 0.24 0.16 0.06
3810LSC-65 6.5           1.35 2.34 0.57 0.36 0.25 0.11
          1.08 1.87 0.45 0.29 0.2 0.08
3810LSC-99 10           2.26 2.92 0.95 0.61 0.42 0.2
          1.8 2.33 0.76 0.48 0.33 0.15
3810LSC-160 16                 0.97 0.67 0.35
                0.78 0.54 0.27
允許壓差表的附注說明: 填料材質為 PTFE； 介質的流向與閥芯關閉的方向相反； 金屬密封型洩露等級為Ⅳ級； 數值受公稱壓力、等級、溫度限制； 波紋管密封型 P2≠0 時須重新核對；

配電動執行機構外形尺寸（常溫型、高溫型）

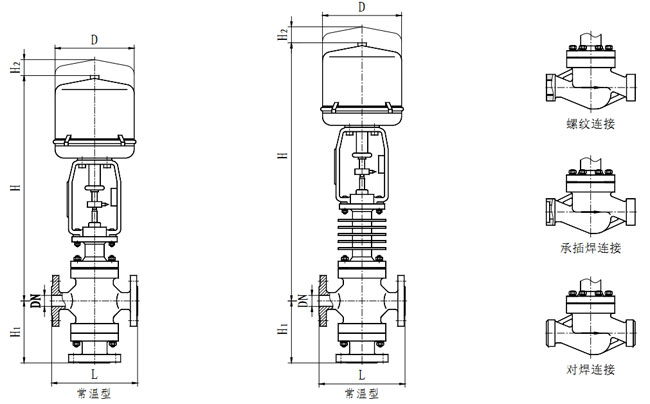

ZRSN不鏽鋼電動雙座調節閥外形尺寸（常溫型、高溫型）單位
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
結構長度
（L）		 PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
常溫型
(H)		 PN16/25 535 553 556 698 703 959 969 981 1061 1076 1109 1361 1458
PN40 540 558 561 703 708 964 974 986 1066 1081 1114 1366 1463
PN64 545 563 566 708 713 969 979 991 1071 1086 1119 1371 1468
常溫型
(H)		 PN16/25 735 753 756 898 903 1209 1219 1231 1381 1396 1429 1711 1808
PN40 745 763 766 908 913 1219 1229 1241 1391 1406 1439 1721 1818
PN64 755 773 776 918 923 1229 1239 1251 1401 1416 1449 1731 1828
H1 PN16/25 95 117 120 139 144 188 208 220 268 278 320 441 465
PN40 100 122 125 144 149 193 213 225 273 283 325 446 470
PN64 105 127 130 149 154 198 218 230 278 288 330 451 475
H2 87 90
D 225 257 310
壓力等級 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構 PSL 系列、3810 系列、DKJ 或 DKZ 系列等
注：表中尺寸為不帶标準型附件數據。另由于産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。

産品外形結構尺寸圖

ZRSN不鏽鋼電動雙座調節閥外形尺寸（常溫型、高溫型）
