GHMBQYF-16RL小容量5ML在線取樣閥

類别：取樣閥日期：2024-05-30

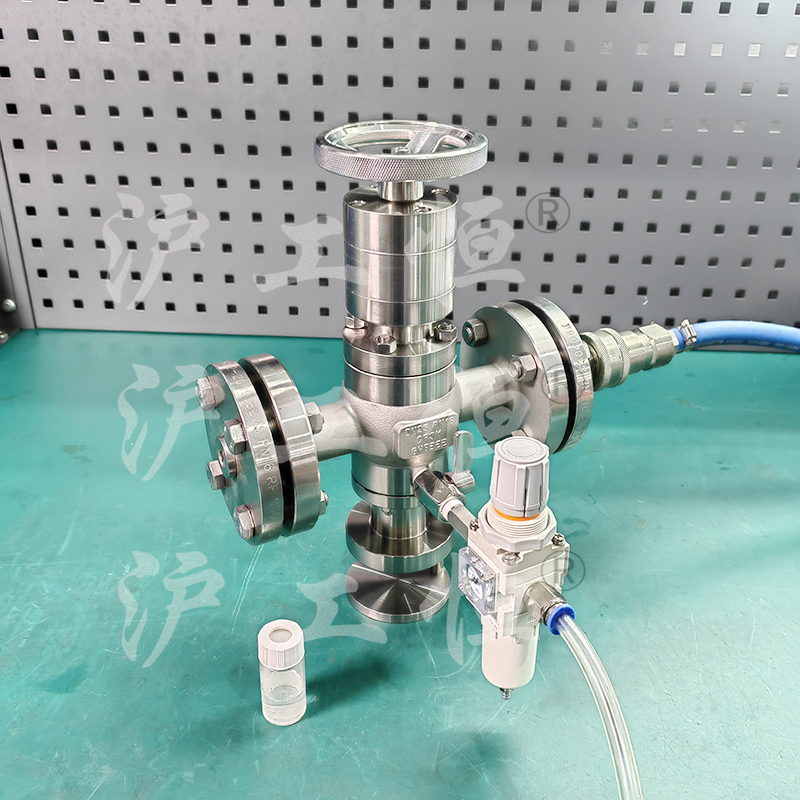

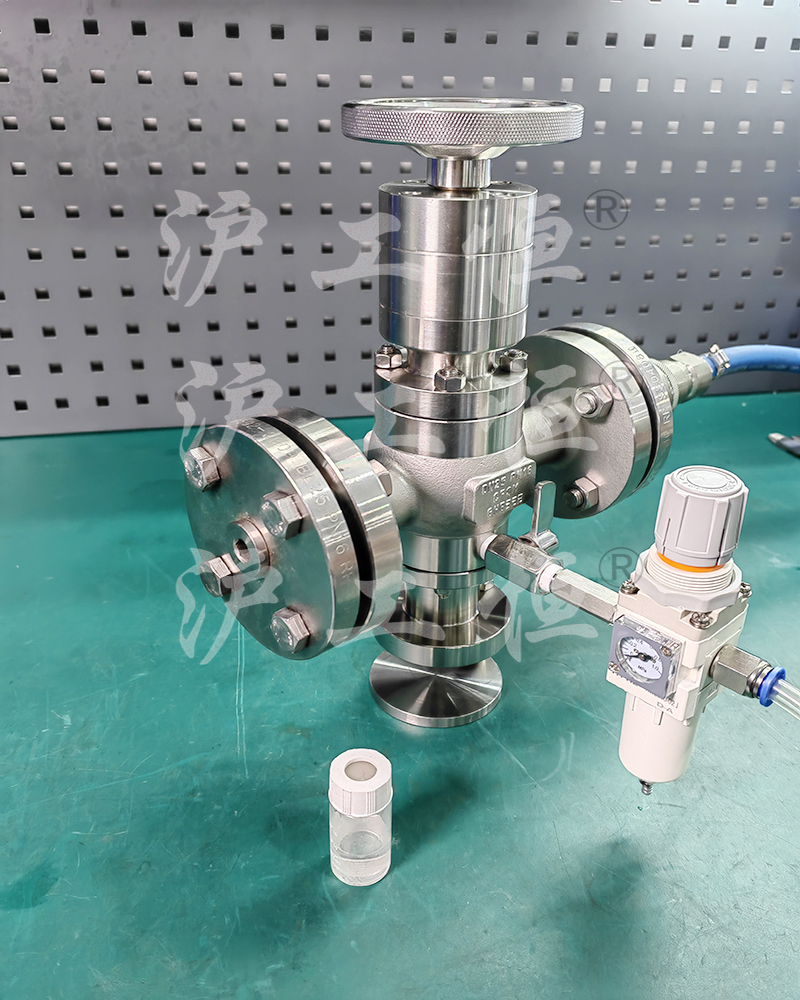

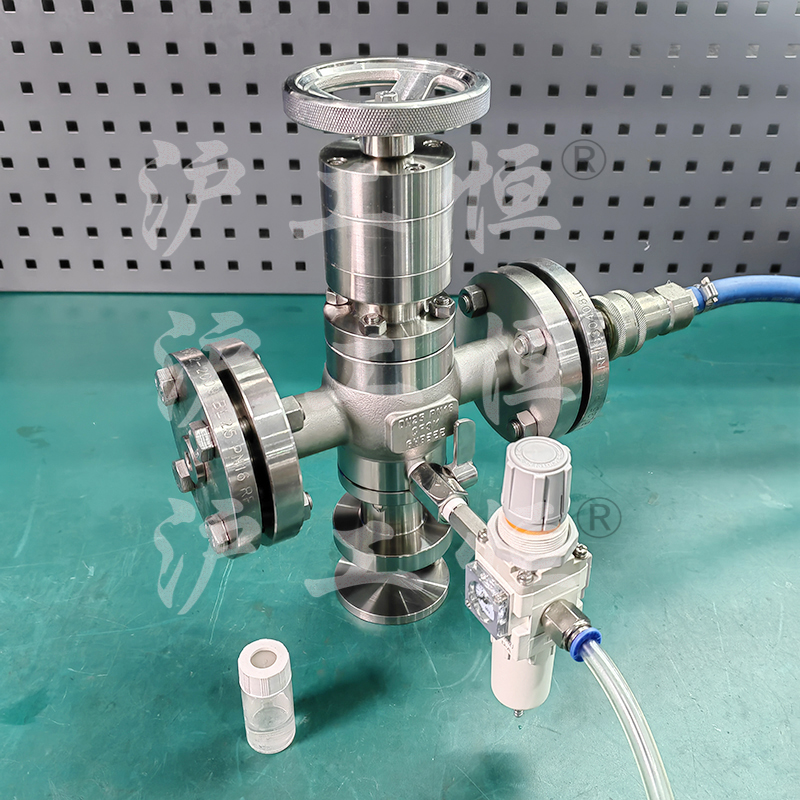

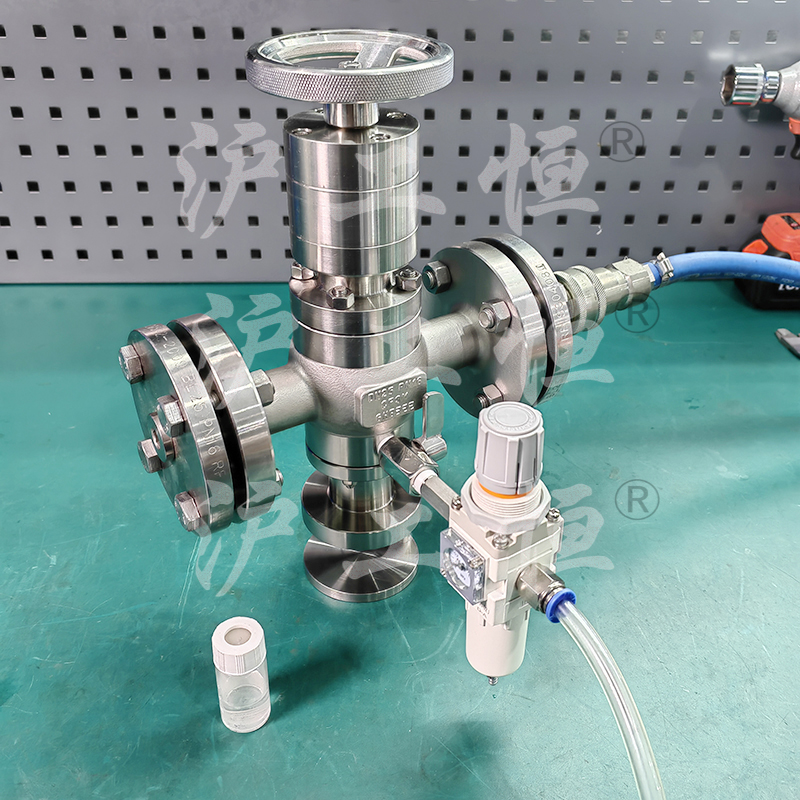

GHMBQYF-16RL小容量5ML在線取樣閥


概述：
GHMBQYF-16RL小容量5ML密閉在線取樣閥，GHMBQYF-16RL小容量5ML密閉在線取樣閥主要用于小容量取樣，容量範圍為1~30ML，可精确控制容量，GHMBQYF-16RL小容量5ML密閉在線取樣閥主要有閥體、閥芯、閥杆、閥座、取樣針，吹掃閥、減壓閥、密閉取樣瓶組成，取樣瓶為可拆卸設計，試樣進入取樣瓶內，配套的瓶蓋可将取樣瓶密封，避免污染試樣，取樣閥流道無滞留、無流阻設計，不影響流量，閥杆通過手輪旋轉帶動閥杆及閥芯，閥芯上下提拉，可精确控制流量，精确控制取樣量，使試樣進入取樣瓶內，取樣瓶可選透明和避光兩種，本取樣閥廣泛應用在制藥、化工、食品行業。

二、标準規格
公稱通徑 DN15~100
公稱壓力 PN0.6~6.4Mpa
ANSI Class150~300
JIS 10K,30K
取樣量 不定量
取樣容量 80~1000ml
安裝方式 水平
垂直(可選)
尺寸标準 國标、美标、日标
閥體材質 不鏽鋼 (304, 304L, 316, 316L)，
不鏽鋼襯氟（304+F46，306L+F46，304+PFA）
钛、Ti、哈士合金、HC276、锆、Zr702
取樣瓶材質 高硼矽玻璃、PP、PFA
閥座材質 本體材質、聚四氟乙烯（PTFE）、對位聚苯（PPL）
控制方式 手動
設計依據 GB 标準 Standard
設計标準 GB/12224-2005 ANSI B16.34
連接方式 內螺紋、外螺紋、焊接、法蘭、卡箍
試驗和檢驗 GB/T13927-2008
※注：系列取樣閥結構長度及連接尺寸可根據用戶要求設計制造。


三、主要特點
1、本取樣閥可以安裝在主管線上，通道無流阻設計，不影響主管線流量。
2、閥蓋雙密封設計，杜絕介質外漏。
3、閥杆雙密封設計，閥杆采用O型圈與填料雙重密封，杜絕介質外漏。
4、取樣出口錐形密封，精确調節流量，實現所需取樣量。
5、力矩輕，可單手操作取樣，提高了取樣的安全性。
6、閥體一體式精密鑄造，經過固溶處理，杜絕晶間腐蝕。
