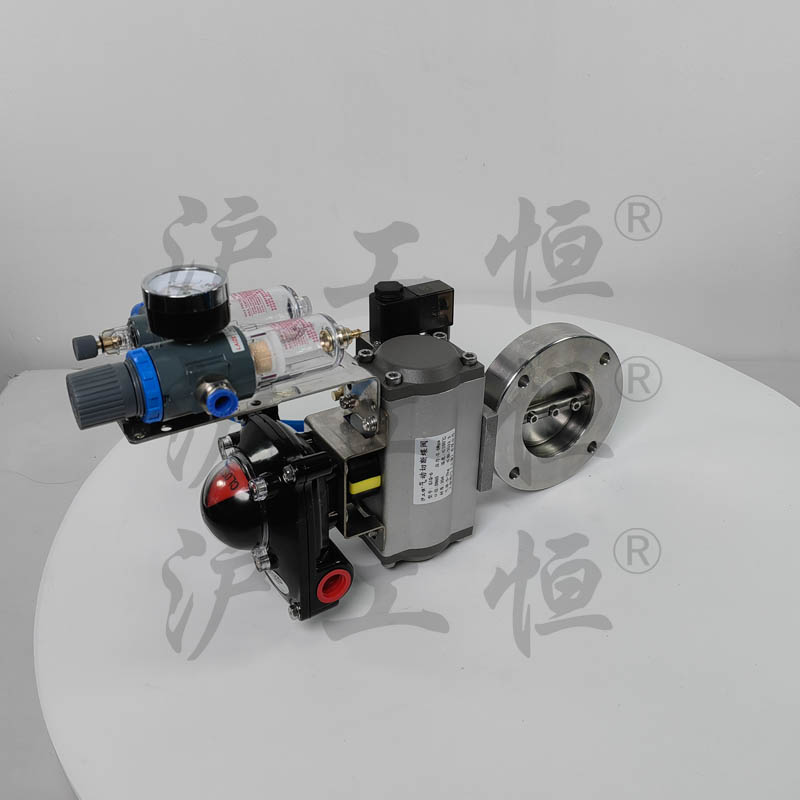

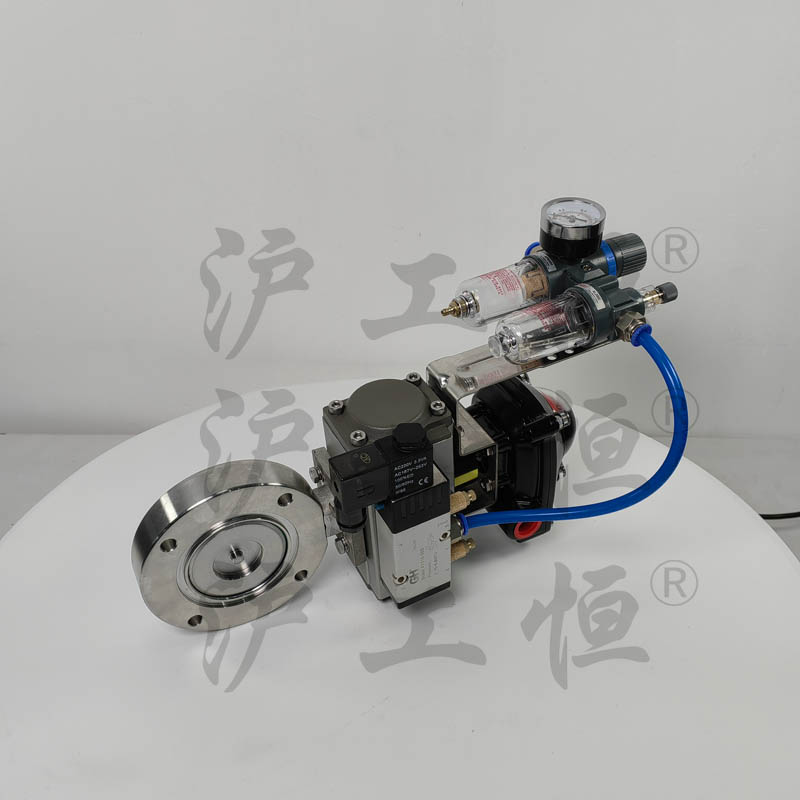

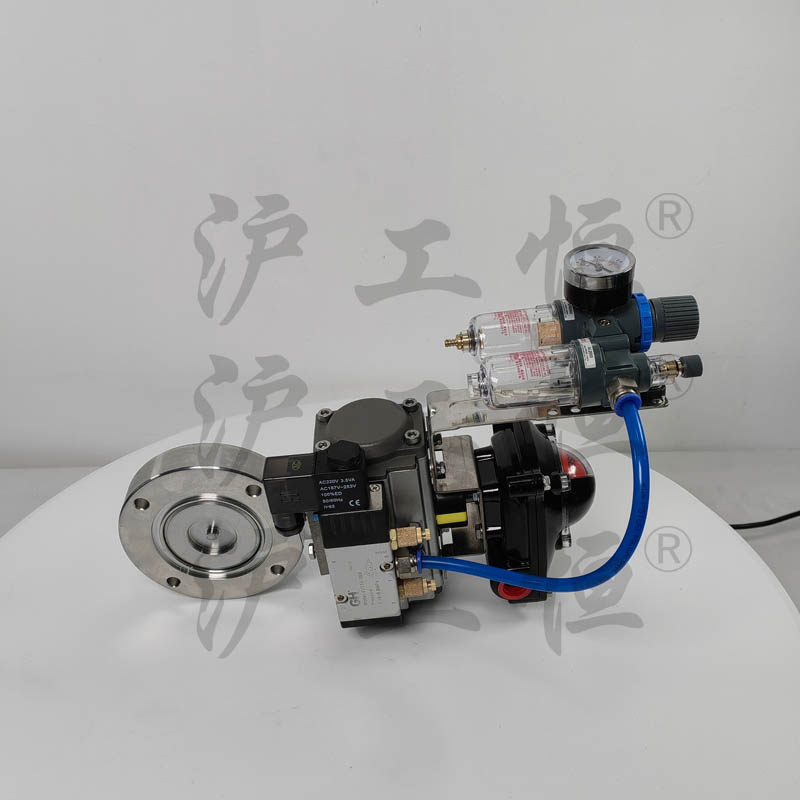

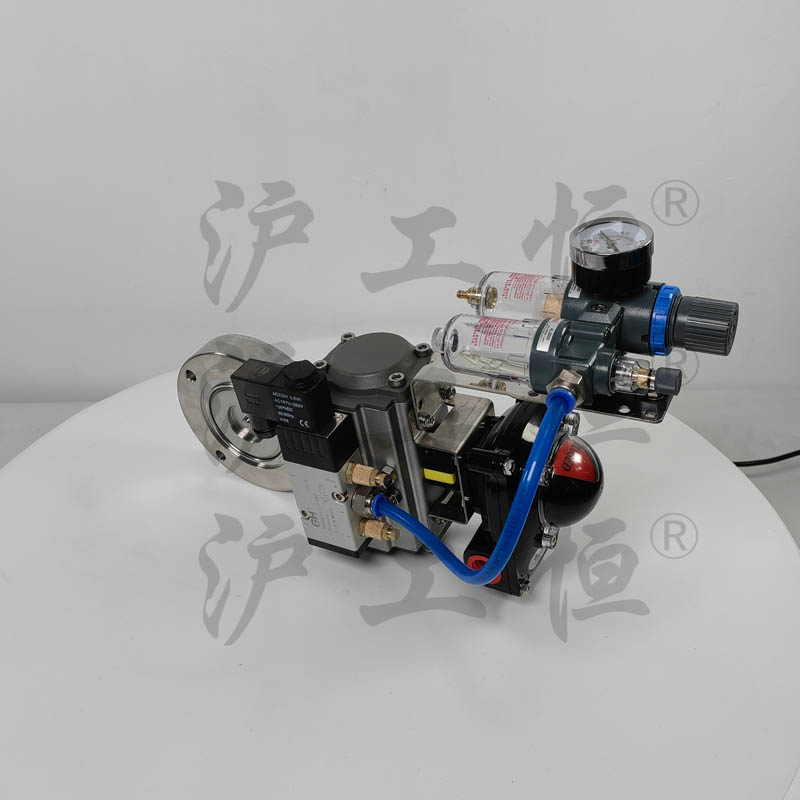

Play GIQ-6氣動不鏽鋼三偏心硬密封蝶閥 高溫蒸汽法

類别：氣動閥門 日期：2023-07-07



品牌
滬工恒
公稱直徑
40cm
數量
300個
是否支持加工定制
是
是否進口
否
包裝規格
DN40~DN200
産地
蘇州
功能用途
調節
适用範圍
工業
顔色
銀白
連接形式
對夾
驅動方式
氣動
可售賣地
北京;天津;河北;山西;內蒙古;遼甯;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;雲南;西藏;陝西;甘肅;青海;甯夏;新疆
材質
不鏽鋼
型号
GIQ-6



GIQ雙作用開關型氣動高真空切斷蝶閥産品說明
本實用 涉及電磁換向閥技術領域，具體為一種GIQ型系列氣動高真空蝶閥。氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，一角行程輸出扭矩來驅動蝶閥，作啓閉運動，從而達到接通或切斷真空管路中氣流的目的。是目 種 的氣動執行器控制的氣動真空蝶閥，它可分為雙作用和但作用（彈簧複位）氣缸。可選擇配反饋信号裝置及電器閥門定位器，使用的工作介質為潔淨的空氣或不含顆粒粉塵的非腐蝕性氣體。真空蝶閥在開位、關位都有自鎖功能，閥闆可承受0.3MPa的氣體壓力，不怕振動，可在任意位置安裝，閥杆不竄動。

GIQ雙作用開關型氣動高真空切斷蝶閥背景技術：
蝶閥又叫翻闆閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件為圓盤，圍繞閥軸旋轉來達到開啓與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液态金屬和放射性介質等各種類型流體的流動，在管道上主要起切斷和節流作用，蝶閥啓閉件是一個圓盤形的蝶闆，在閥體內繞其自身的軸線旋轉，從而達到啓閉或調節的目的。蝶閥 用于系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，傳統的蝶閥，在啓閉的時候力矩大，不便于工作人員操控，且傳統的蝶閥的零部件都是固定在閥體表面，不便于更換，從而不便于工作人員安裝、拆卸和運輸。GIQ型氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀态的一段，而法蘭另一面連接在經常放大器一側，正向使用蝶閥，有利于增加閥闆的密封力。真空密封連接可分靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠時，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于50mm的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時産生的振動對真空系統的影響。當然也可以用于連接在玻璃管，金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過 的管接頭實現的。

GIQ型氣動高真空蝶閥的特點:
  1. 真空蝶閥是用圓形蝶闆作啓閉件并随閥杆轉動來開啓、關閉和調節流體通道的一種閥門。
  2. 蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。
3.随着防腐合成橡膠和聚四氟乙烯的應用，蝶閥的性能得以提高，并滿足于不同的工況條件。

GIQ氣動高真空蝶閥執行器技術參數 GIQ氣動高真空蝶閥閥體參數
類   型 雙作用活塞式、彈簧複位式 公稱通徑 DN32～400mm
氣源壓力 雙作用：2-8bar/單作用：4-8bar 壓力範圍 105～1.3×10-4Pa
輸出力矩 雙作用：4N·M～10560N·M 閥軸材質 不鏽鋼
單作用：7N·M～2668N·M 閥體材質 不鏽鋼
工作溫度 常溫型：-20℃～80℃（丁橡膠O型圈） 閥闆材質 不鏽鋼
高溫型：-20℃～160℃（氟橡膠O型圈） 閥座密封 丁橡膠、氟橡膠
動作範圍 0～90°±5° 結構形式 中線型
接口螺紋 GTD40～GTD83/ATD50～ATD88    G1/8″ 溫度 丁橡膠-25～+80℃、氟橡膠-30～+150℃
GTD110～GTD350/ATD100～200   G1/4″ 适用介質 空氣、非腐蝕性氣體
閥位信号 定位器：4～20mA/回信器：全開全關信号 特點 安裝方便、流量大、流阻小
