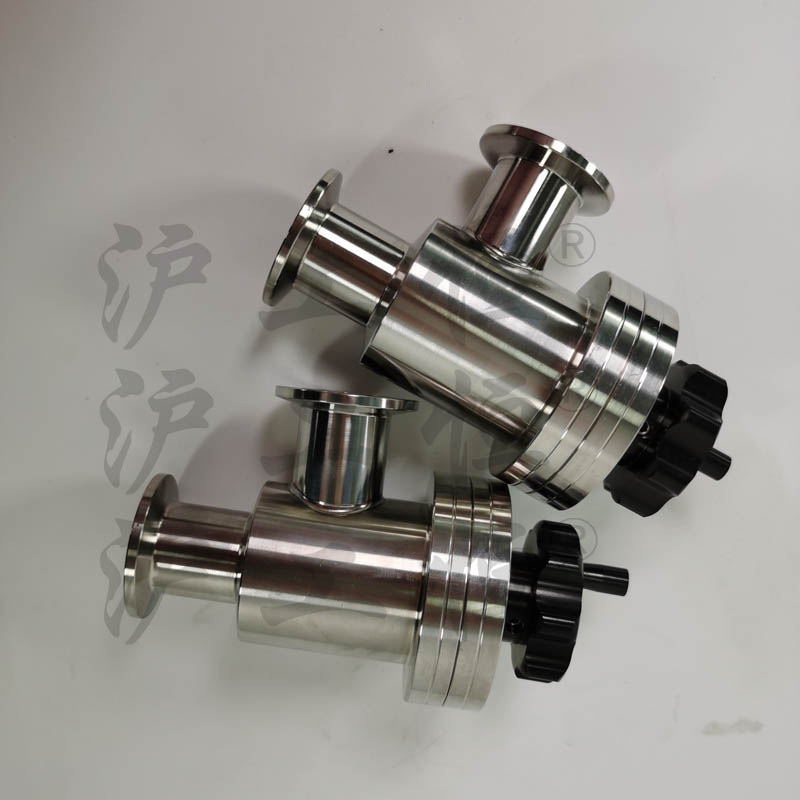

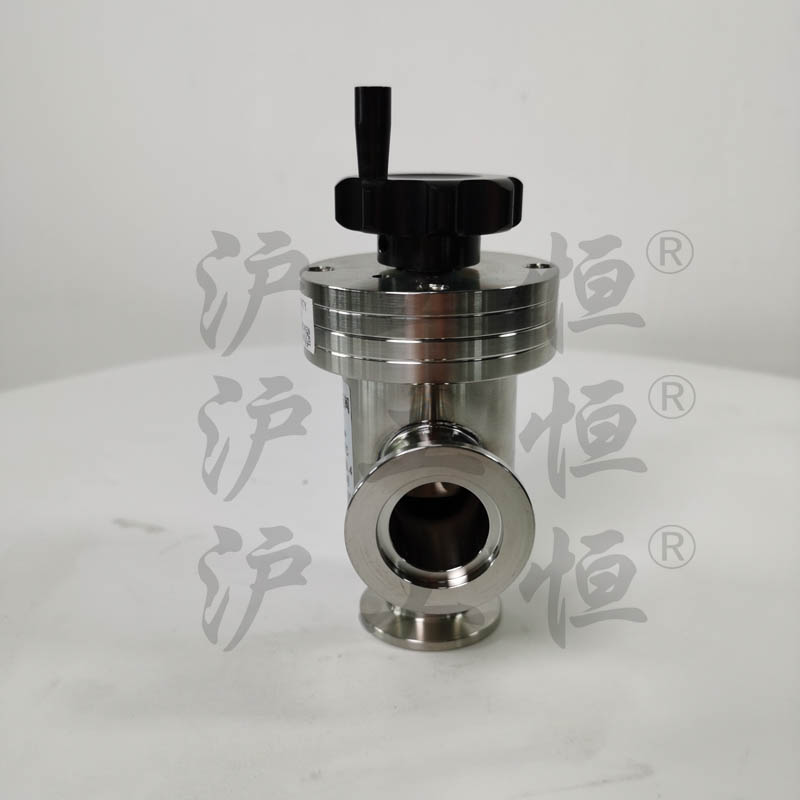

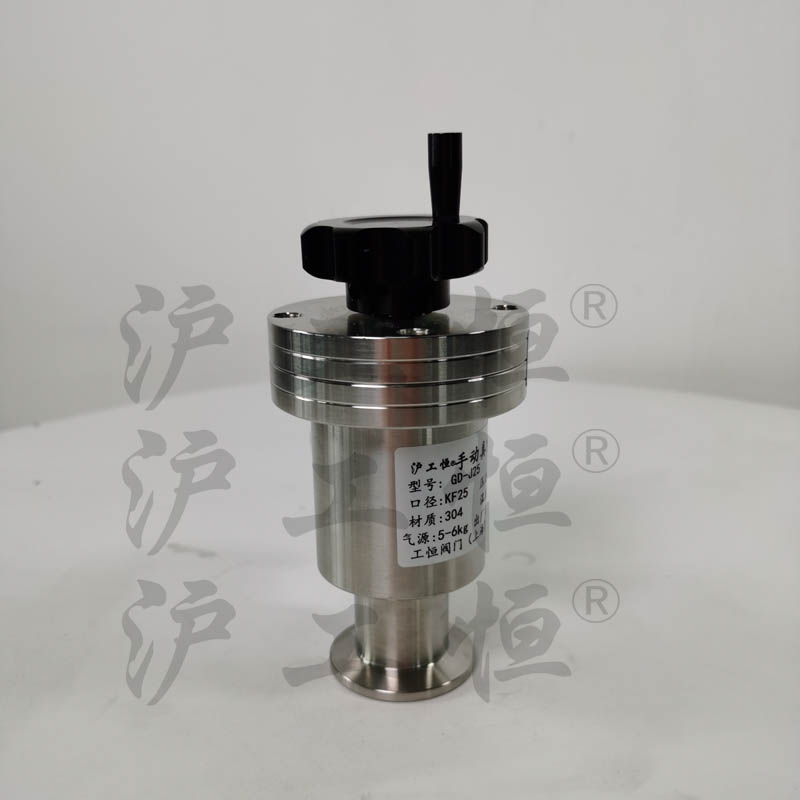

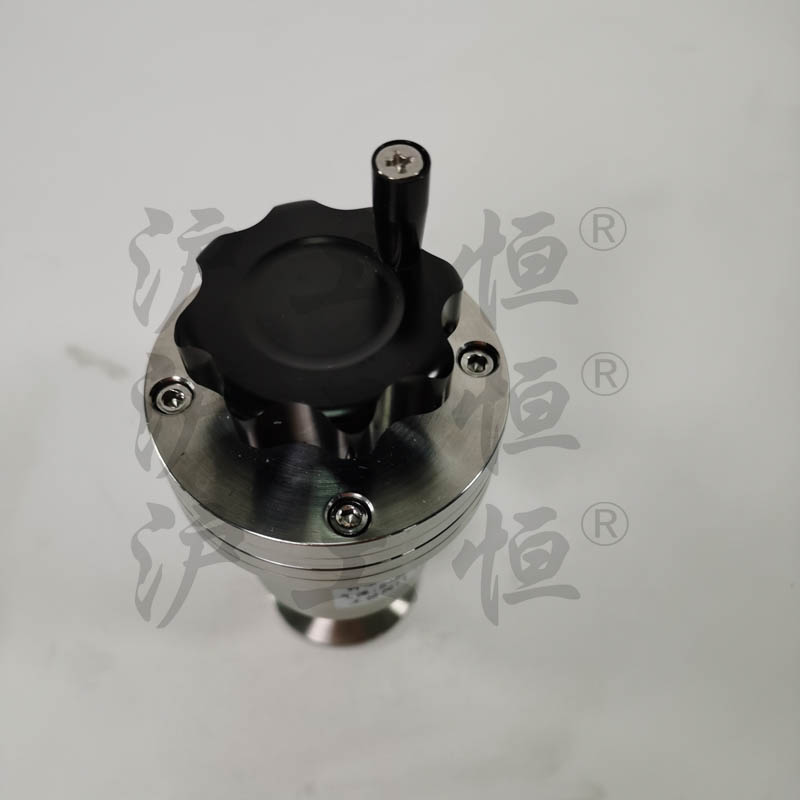

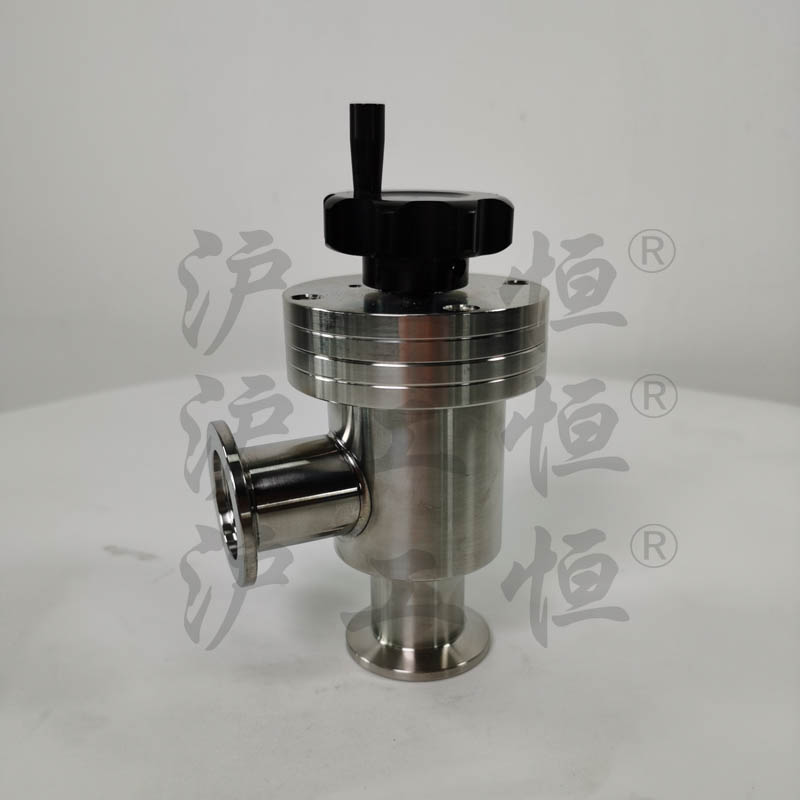

Play 不鏽鋼手動高真空擋闆閥 電動氣動閥門 真空

類别：産品中心日期：2023-04-28

Play 不鏽鋼手動高真空擋闆閥 電動氣動閥門 真空


品牌
滬工恒
驅動方式
手動
介質溫度
50-150℃
工作壓差
0.1
産品别名
擋闆閥
規格
KF25
适用範圍
真空行業，锂電池，半導體
連接形式
卡套
類型(通道位置)
直角式
适用介質
空氣
流動方向
單向
數量
600
可售賣地
北京;天津;河北;山西;內蒙古;遼甯;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;雲南;西藏;陝西;甘肅;青海;甯夏;新疆
用途
安全
材質
不鏽鋼
型号
GD-J25





GDQ-J-A系列常閉型氣動高真空擋闆閥是通過電磁轉向閥依靠壓縮空氣作為閥闆啓閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門将依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。适用的工作介質為空氣及非腐蝕性氣體。

連接及外形尺寸
型号 通徑（DN） ΦD ΦB A 法蘭标準
GDQ-J10A/KF 10 30 12.2 30 GB4982
GDQ-J16A/KF 16 30 17.2 40 GB4982
GDQ-J25A/KF 25 40 26.2 50 GB4982
GDQ-J40A/KF 40 55 41.2 65 GB4982
GDQ-J50A/KF 50 75 52.2 70 /

活套法蘭連接及外形尺寸
型号 通徑（DN） ΦD ΦB A n-ΦC DNy（預抽口） 法蘭标準
GDQ-J50A 50 110 90 70 4-Φ9 / GB/T6070
GDQ-J63A 63 130 110 88 4-Φ9 / GB/T6070
GDQ-J80A 80 145 125 88 8-Φ9 / GB/T6070
GDQ-J100A 100 165 145 108 8-Φ9 / GB/T6070
GDQ-J125A 125 200 175 128 8-Φ11 / GB/T6070
GDQ-J（S）150A 150 220 195 138 8-Φ11 DN40（GB4982） JB919
GDQ-J（S）160A 160 225 200 138 8-Φ11 DN40（GB4982） GB/T6070
GDQ-J（S）200A 200 285 260 200 12-Φ11 DN50（GB/T6070） GB/T6070
GDQ-J（S）250A 250 335 310 208 12-Φ11 DN50（GB/T6070） GB/T6070
GDQ-J（S）300A 300 380 350 250 8-Φ14 DN80（GB/T6070） JB919
GDQ-J（S）320A 320 425 395 250 12-Φ14 DN80（GB/T6070） GB/T6070
GDQ-J（S）400A 400 510 480 330 16-Φ14 DN100（GB/T6070） GB/T6070
①GDQ-J（S）400A 400 500 465 330 16-Φ14 DN100（GB/T6070） JB919
GDQ-J（S）500A 500 610 580 360 16-Φ14 DN125（GB/T6070） GB/T6070
GDQ-J（S）600A 600 710 670 450 12-Φ21 DN160（GB/T6070） JB919
