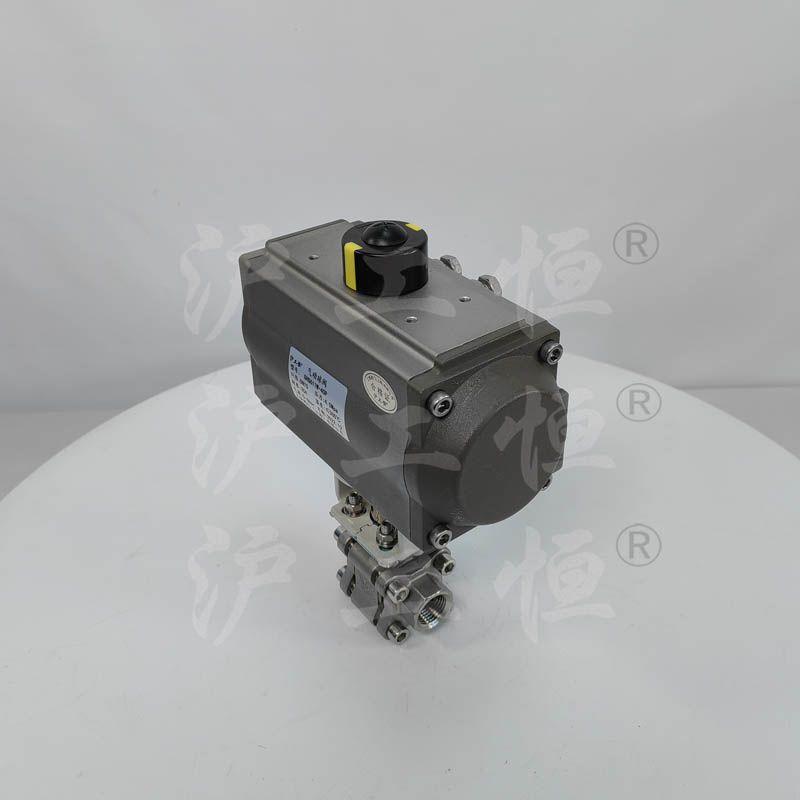

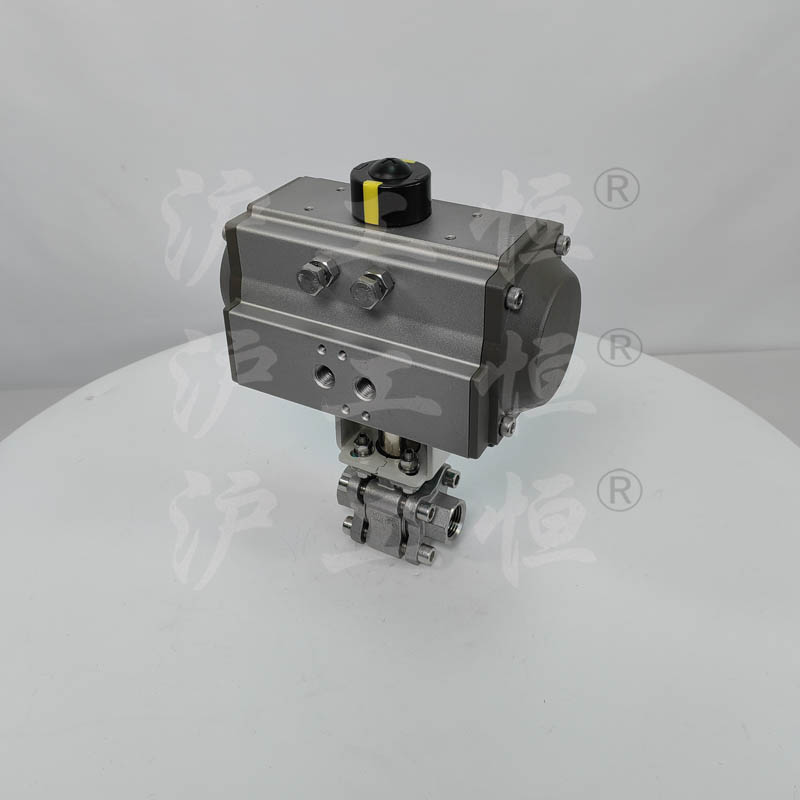

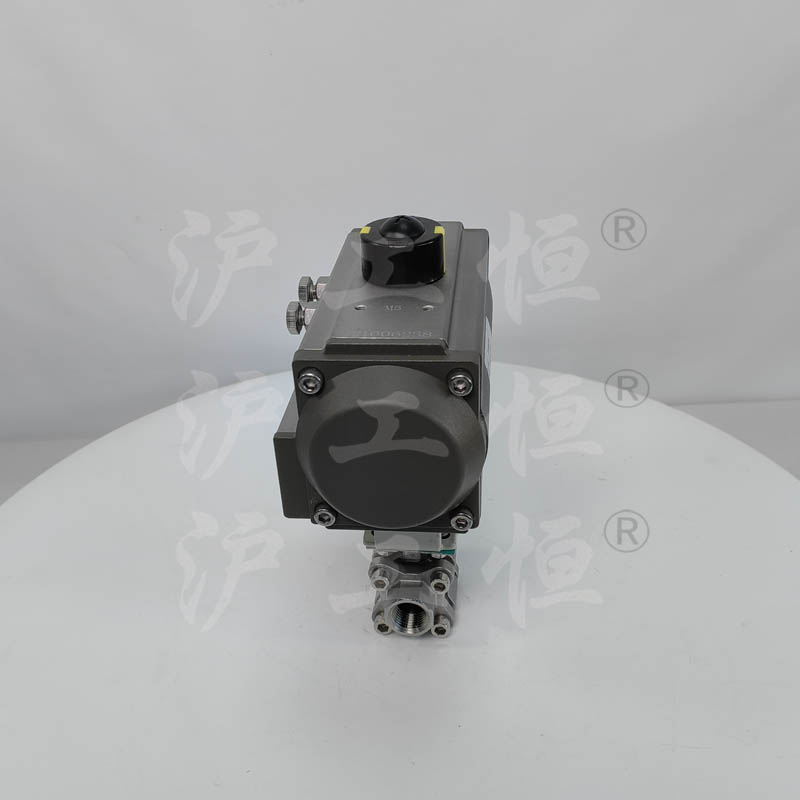

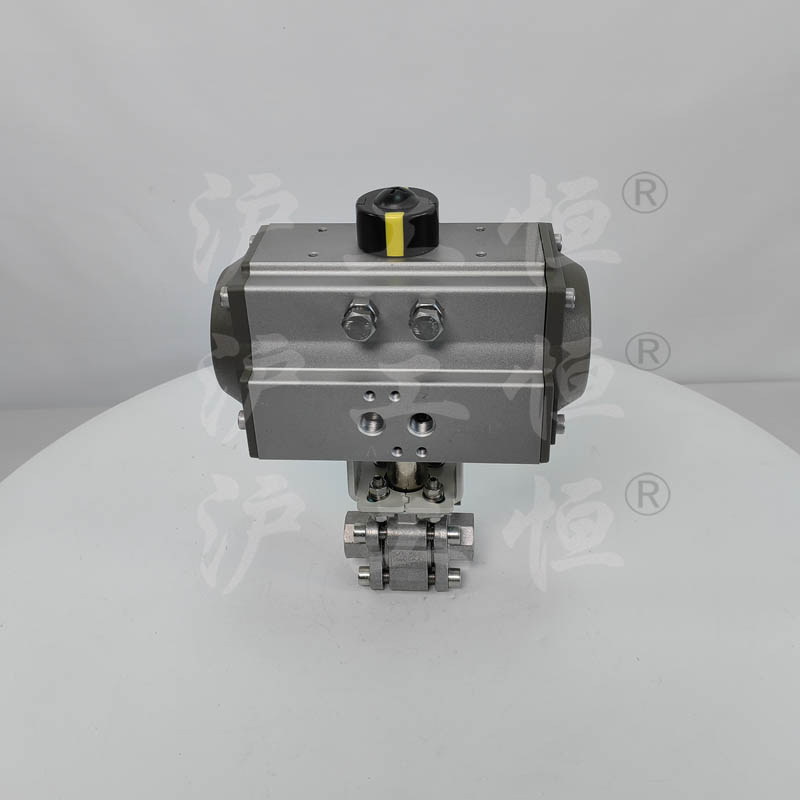

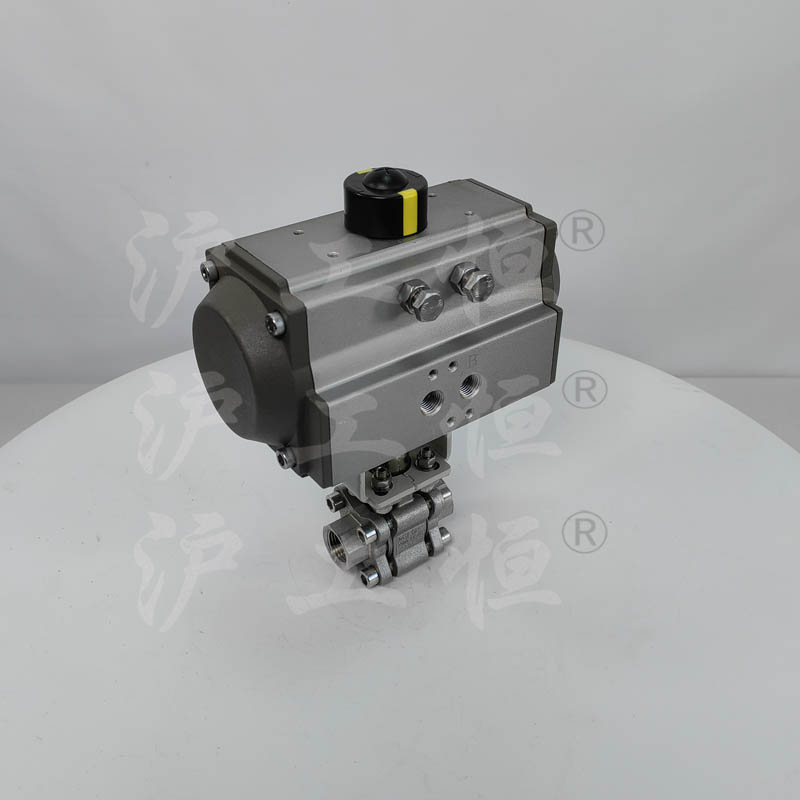

內螺紋氣動高溫球閥 三片式絲扣快速切斷快開防

類别：氣動閥門 日期：2023-04-23


品牌
滬工恒
密封形式
軟密封
接口形式
內螺紋
功能用途
開關、調節
是否定制
是
适用範圍
建築、消防、化工、石油、
公稱壓力
16bar
公稱直徑
25cm
适用介質
水、石油、蒸汽等
公稱通徑
DN15-200
結構形式
浮動式球閥
驅動方式
氣動
氣缸
AT型雙作用氣缸
可售賣地
北京;天津;河北;山西;內蒙古;遼甯;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;雲南;西藏;陝西;甘肅;青海;甯夏;新疆
材質
不鏽鋼
類型
三片式球閥












三片式不鏽鋼內螺紋球閥Q611F-25P氣動絲扣球閥DN25-100
Q611F-25P氣動絲扣球閥
　　一、氣動絲扣球閥産品概述
　　氣動絲扣球閥是由絲扣球閥與氣動執行器組成，按結構形式不同可分為整體式(一片式)、兩片式及三片式，由于閥門本身體積精小且結構緊湊，所以适用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動絲扣球閥通過壓縮空氣作為動力源來操作球閥的開啓和關閉，根據工作需要可選用雙作用或單作用執行機構，單作用形式具有彈簧複位的功能，可在遇到故障或氣源斷開時，自動歸位到開啓或關閉的狀态。

　　氣動絲扣球閥結構
　　二、氣動絲扣球閥參數表
　　公稱通徑：DN15-DN100
　　公稱壓力：1.6MPa-6.4MPa
　　連接形式：內螺紋連接、焊接
　　閥芯形式：“O”型球形閥芯
　　密封填料：PTFE、柔性石墨
　　流量特性：近似快開型
　　動作範圍：0-90°
　　洩漏量：按GB/T4213-92，小于額定KV0.01％(軟密封：零洩漏)
　　控制方式：開關型，調節型

　　三、氣動絲扣球閥的特點
　　1、可在執行器頂部或底部安裝手動操作機構，實現手動開、關閥門。
　　2、內螺紋氣動球閥具有體積精小、密封性好、運行可靠、維修容易、安裝方便、适應性強等優點。
　　3、密封結構分為金屬密封與彈性軟密封，可分别使用在不同的工況當中。
　　4、氣動螺紋球閥采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。

四、氣動絲扣球閥技術參數
　　公稱通徑 　　DN10~DN100mm
　　公稱壓力 　　PN1.0、1.6、2.5、4.0、6.4MPa
　　驅動形式 　　壓縮空氣4-7bar(可帶手動裝置)
　　連接方式 　　絲扣連接
　　結構形式 　　整體式(一片式)、二片式閥體、三片式精鑄閥體
　　動作範圍 　　0~90°
　　使用溫度 　　PTFE:-29℃~178℃、PPL:-29℃~300℃
　　适用介質 　　水、蒸汽、液體、油品、腐蝕性介質等
　　控制方式 　　開關模式、調節型（4~20mA模拟信号）
　　作用形式 　　單作用彈簧複位（常開型、常閉型）、雙作用（氣開氣關）
