不鏽鋼防爆手動信号球閥 帶信号反饋裝置法蘭式

類别：産品中心日期：2023-04-21

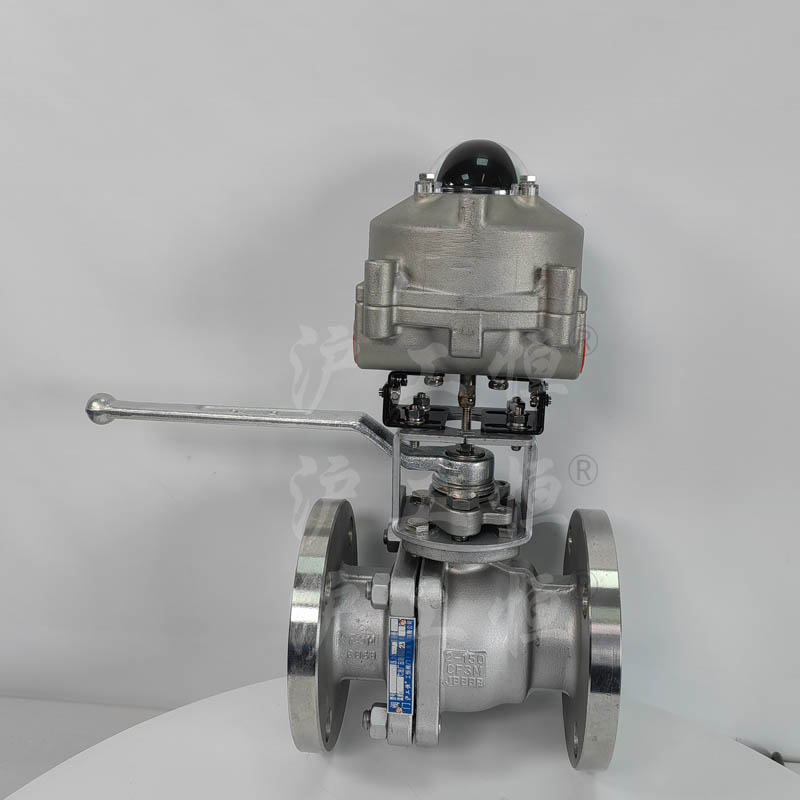

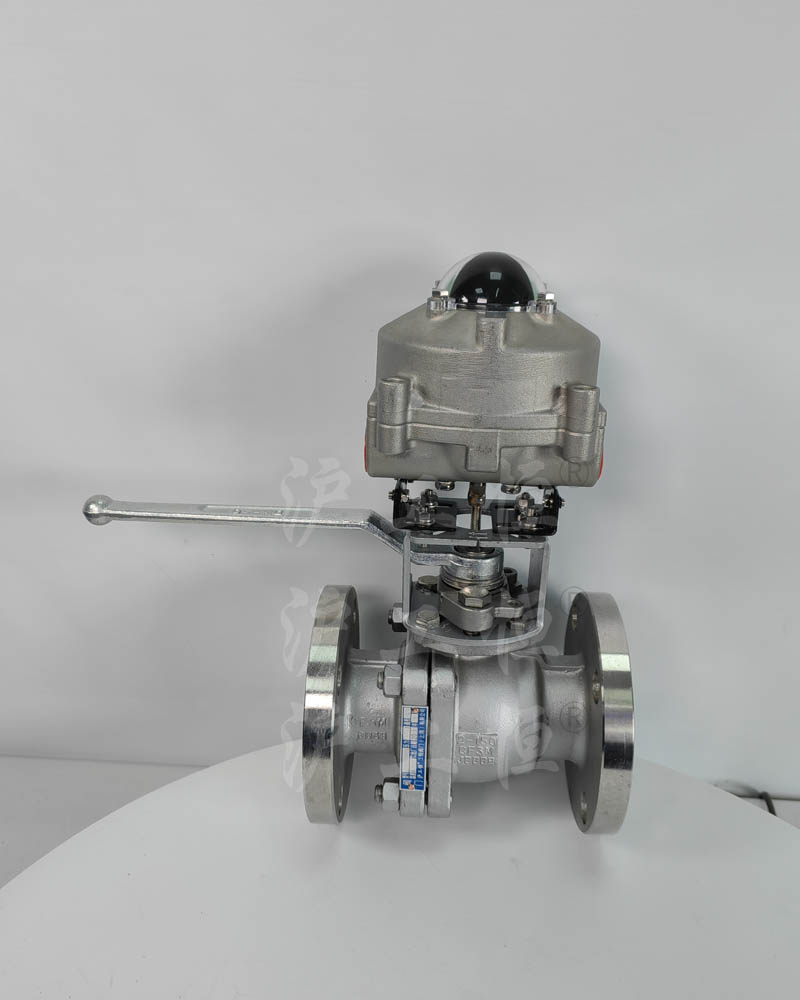

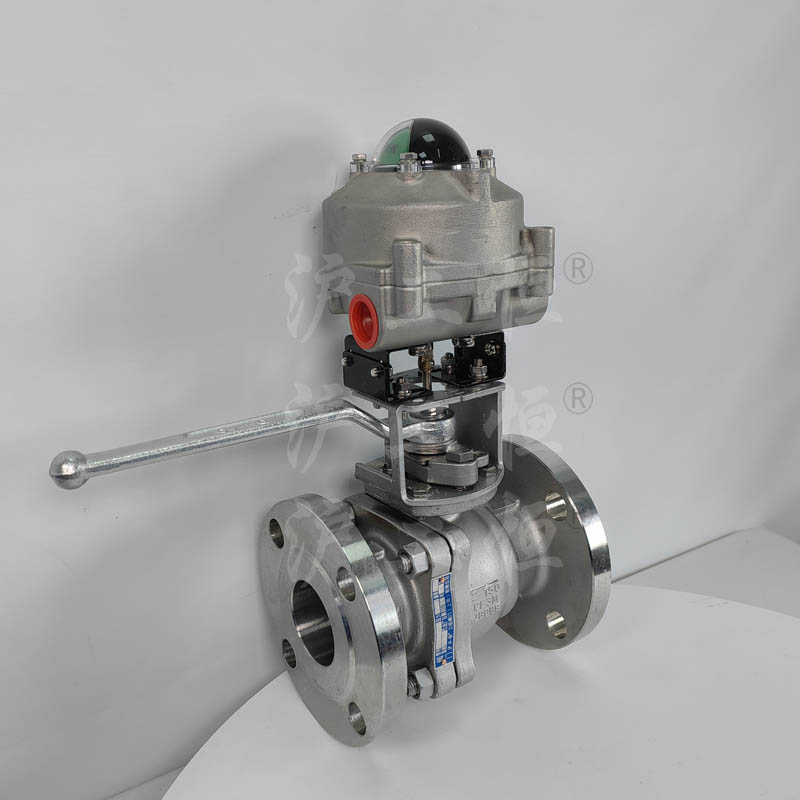

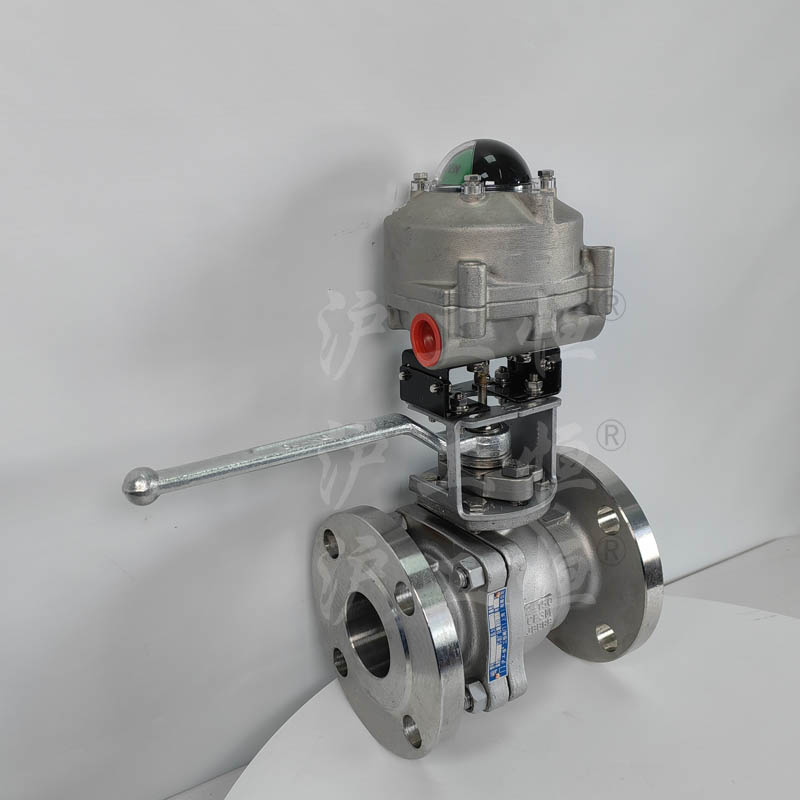

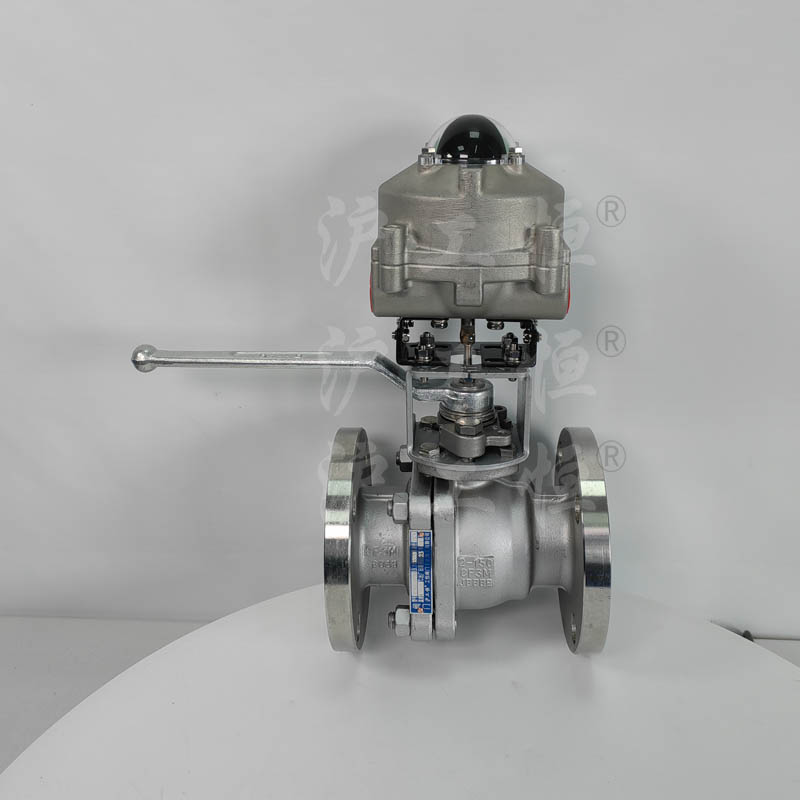

不鏽鋼防爆手動信号球閥 帶信号反饋裝置法蘭式


品牌
滬工恒
産品特性
性能良好
連接形式
法蘭
結構形式
結構形式
3C閥門類别
工業
公稱通徑
100mm
适用介質
水
壓力環境
常壓
工作溫度
常溫
常溫
單向
驅動方式
手動
零部件及配件
球體
類型(通道位置)
直通式
作用對象
水
可售賣地
北京;天津;河北;山西;內蒙古;遼甯;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;雲南;西藏;陝西;甘肅;青海;甯夏;新疆
用途
截止
材質
不鏽鋼







手動信号反饋球閥

參數

名稱:型号: XQ11F-16P品牌: 浙江上歐公稱通徑: DN15 DN100mm ;公稱壓力: PN1.6 PN2.5Mpa;适用溫度: -20℃ 150℃;閥體材質:鑄鋼、不鏽鋼;适用介質: 水、油品、氣體類; 其他名稱：信号反饋球閥 信号反饋內螺紋球閥 信号反饋法蘭球閥 信号反饋手動球閥 信号反饋氣動球閥 信号反饋電動球閥

概述

XQ11F-16P由不鏽鋼螺紋球閥與ALS/APL系列信号反饋器(限位開關箱)組成，在開啓或關閉位置以開關量時将信号信号輸出，被程控器接受或計算機尋訪采樣，确認後執行下一程序。


工作原理

ALS系列閥門限位開關箱檢測的閥位轉角位移，通過軸連接件或反饋杆使傳動産生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信号，并通過指票器就是顯示。


限位開關特點

質量可靠：在ISO9001質量保證體系下組織生産，使産品性能穩定、質量可靠。外型美觀：精密壓鑄鋁合金殼體，粉末塗層，外型美觀，有很強的機械強度和防腐能力。現場指示：控制閥開關位置通過指示器現場就地指示。安裝便：支架連接孔設計合理，安裝方便。調整簡單：快速置位凸輪，通過花鍵軸和彈簧安裝，可不用工具360°調整至工作位置。

限位開關技術參數

防護等級：IP65（本質安全型）IP67（外殼防護型）觸點容量：6A/24VDC（直流）10A/220VAC（流）環境溫度：-35℃～ +70℃接線端口：2-G1/2"放置角度：0°～90 °角行程0°～180 °（可調）位置指示：開—黃，關—紅

适用工況

船舶管路系統：如燃油、供水、蒸汽、冷卻、發動機等。化工管路系統：如容器、換熱器、混合器、氣液、幹燥、反應等。石化管路系統：如石油汽開采、原油開采、石油提煉、輸送、分離等。提煉管路系統：抗生素發酵、濃縮、植物油、瀝青、在生能源等。
