新一代液控蝶閥結構、特點原理說明書

類别：行業新聞 日期：2023-03-14

一、用途和性能規範


1、用途

本閥是液控止回蝶閥，利用液壓油源進行作。是新一代液控蝶閥。它兼有截止和止回的功能可一閥代兩閥，并能按預先調好的程序，分快關和緩閉兩階段的動作實現關閥，對于突然停電或事故停泵過程中産生的生涯造成的水錘危害及介質倒流引起水泵機組倒轉等有顯著的和抑制作用，是保證水泵機組和管網系統可靠運行的有效設備。

2、性能規範

公稱通徑 DN(mm) 公稱壓力 PN(Mpa) 試驗壓力 工作溫度 ≤℃ 适用介質
密封(Mpa) 強度(Mpa)
600~3000 1.0 1.1 1.5 80 水、油品及其它非腐蝕性流體



二、型号說明與執行标準

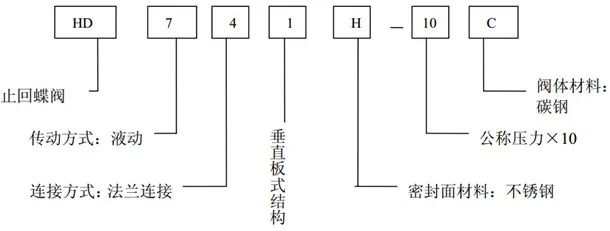

1、型号說明


2、執行标準

結構長度執行 GB12221
法蘭執行 GB9113


三、結構、特點、參數和工作原理


1、結構

本閥主要由閥門本體與液動裝置、液壓站、電控箱三部分組成，其外形連接尺寸見附圖。

2、特點

（1）、本閥采用蓄能器取代了重錘式液控蝶閥中的重錘，将重錘勢能變為流體壓力需能，設計合理、體積小、重量輕、結構簡單、功能齊全、動作靈活可靠、外觀美觀、節能節材、維修方便等優點。
（2）、本閥具有較完善的液壓系統和可靠的電氣控制系統、既可就地作，也可遠距離縱，使用方便。
本閥液壓站和電氣控制箱與閥體分離究竟安裝；閥體可水平布局，也可垂直安裝。可視現場條件選擇。

3、閥門開關特性參數

閥門采用金屬硬密封結構，通過油缸驅動曲柄、閥軸帶動蝶闆轉動 90º，實現閥門啓閉。通過調節油缸上的各調節塞可以調整閥門的關閉參數，調節方法按下表 1 進行調試，出廠時閥門開啓及快、慢關時間已調定，如果定貨時合同協議有要求的按用戶要求執行。訂貨用戶沒有要求的，快關時間調為 5 秒，慢關時間調為 15 秒，快慢關切換角度調為快關 90°～25° 慢關 25°～0°。開閥時間調定為 30～60 秒之內之間即可。關閉快、慢關時間和角度調整見圖（1），開閉時間調節液壓站上節流閥 20。
表（1）
  ≤1200 ≥1400
20-60 30-120
關閉時間（s） 快關 2-30 2.5-3.0
慢關 2-60 5-60
關閉角度 快關 65°±10°
慢關 25°±10°

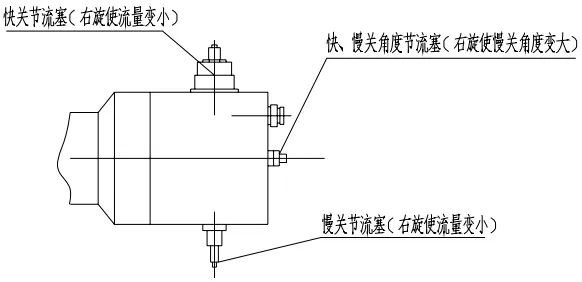

圖（1）

4、液壓工作原理

（1）常規工作1）啓動油泵：給電後，啓動電機帶動油泵運轉，液壓油經過油泵 1→單向閥 26、濾網 2→單向閥 3→蓄能器開關 5→蓄能器 6。在這條線路上由電接點壓力7 控制系統的壓力高低，當蓄能器油壓達到高壓時油泵停止供油。當蓄能器壓力低于調定的壓力下限時電接點壓力表7發信号接通油泵電機，令油泵工作。在未下達開關閥的令時，電磁閥 11、電磁閥 19 不帶電，閥門處在停止鎖定狀态，蓄能器 6 的液壓動力油經蓄能器開關 5→插裝閥 9→截止閥 17→油缸有杆腔，由于電磁閥 19 處在不帶電的狀态，液壓油進入插裝閥12大腔，插裝閥12關閉。因此油缸的無杆腔液壓油經 21、22→18→12 排不出去，活塞不動，閥門保持原位鎖定。2）閥門開啓：按動開啓按扭，電磁閥 11 帶電（電磁閥 19 不帶電）液壓控制油經電磁閥 11→插裝閥 9 的大腔，将插裝閥 9 關閉。同時電磁閥 11 的控制油頂液控單向閥 10 及 13，由此液壓由蓄能器 6 經開關 5→單向節流閥 10、節流閥 20→截止閥 18→單向節流閥 22→油缸無杆腔→推動活塞和連杆，使蝶閥開啓，有杆腔的油經截止閥 17 →液控單向閥 13 回油箱。3）閥門關閉：按動關閉按扭，電磁閥 19 帶電，電磁閥 11 不帶電，插裝閥 9 的控制液壓油經電磁閥 11 回油箱，插裝閥 9 處于開啓狀态。同時，電磁閥 19 帶電，插裝閥 12 的控制液壓油經電磁閥 19 回油箱，插裝閥 12 也處于開啓狀态，動力油經蓄能器 6→蓄能器開關 5→插裝閥 9 的側面進入插裝并将插裝閥活塞頂開，動力油從插裝閥底部流經截止閥 17 進入油缸有杆腔，無杆腔的動力油經單向節流閥 22 及行程節流閥 21→截止閥 18→插裝閥 12 側面進入使插裝閥 12 的活塞頂起，動力油經插裝閥底部排回油箱。在關閉過程中調整行程節流閥 21 的位置則可改變閥門的快慢轉換角度 25°±10°，快關時間由快關節流塞調整。慢關時間則由節流塞 22 進行調節。4）任意位置停止：蝶閥在開啓或關閉過程中，按動停按扭，兩電磁閥都不帶電，液壓油雖經過插裝閥 9 進入有杆腔，但由于插裝閥 12 處于關閉狀态，油缸無杆腔的油排不出去，故蝶闆即鎖定在任意位置（此功能不能做調節流量使用）。
（2）電動油泵直接提供壓力油開、關蝶閥：（切斷蓄能器內的壓力油，關閉手動截止閥 5）按下開閥或關閥按扭，啓動電機，油泵的壓力油分别進入油缸的後端或前部即可實現勻速開、關蝶閥。
（3）蓄能器補充壓力油：一般情況下，蓄能器內的油壓為額定值（設定的上限值和下限之間），當液壓系統在長時間的工作狀态下，由于有極微量的內洩露使油壓降定值（下限值）（仍高于工作油壓值）時，電接點壓力表 7 發出信号，啓動油泵電機，進行補充壓力油，當壓力上升到設定的上限值時，電接點壓力表7發出信号，油泵電機停止工作。
（4）有關液壓系統的說明請見《液壓系統使用說明書》。
（5）當電動泵出現故障不能工作時，可以手動手搖泵 24 給蓄能器補壓，補壓 14Mpa 後按正常程序縱。手搖泵也可用于在沒有電源情況下縱閥門啓閉。
