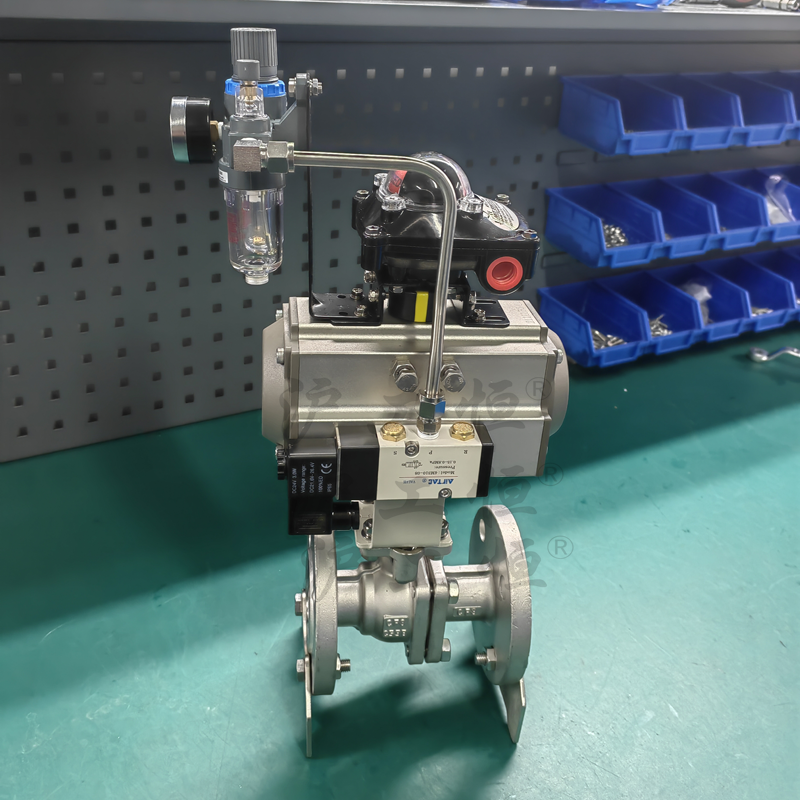

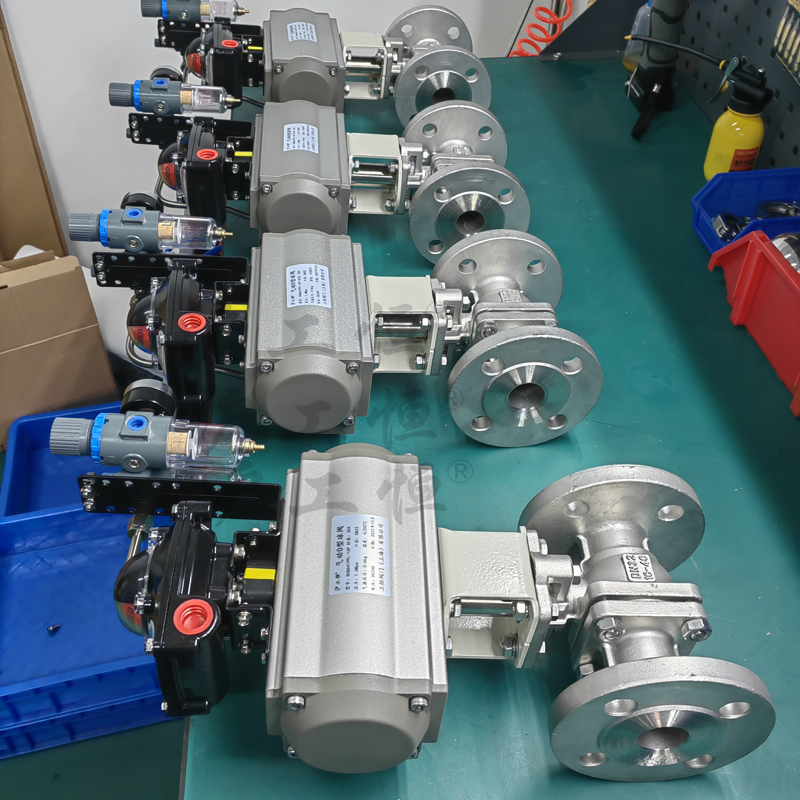

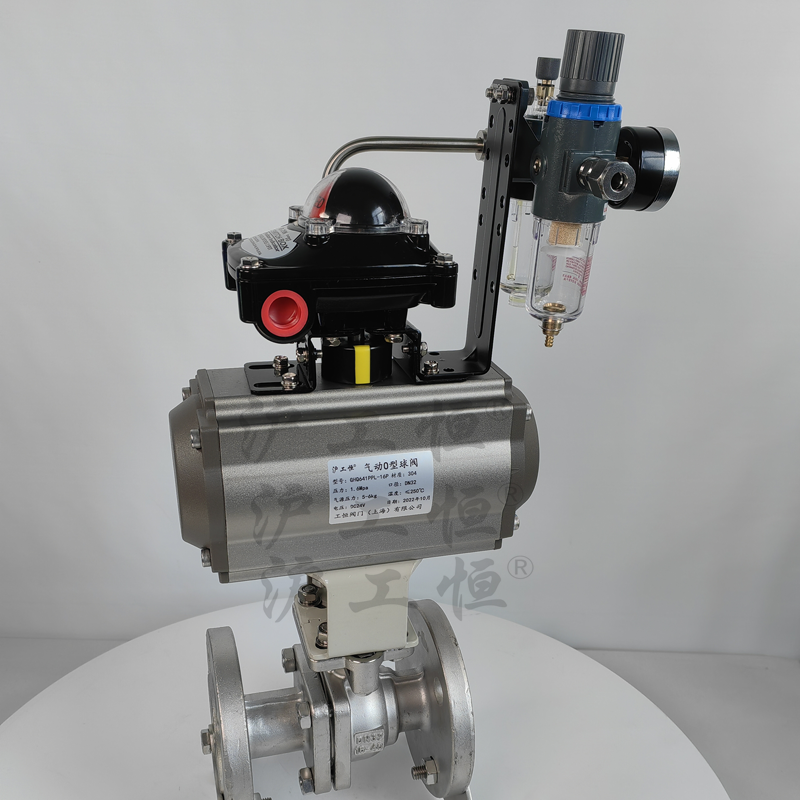

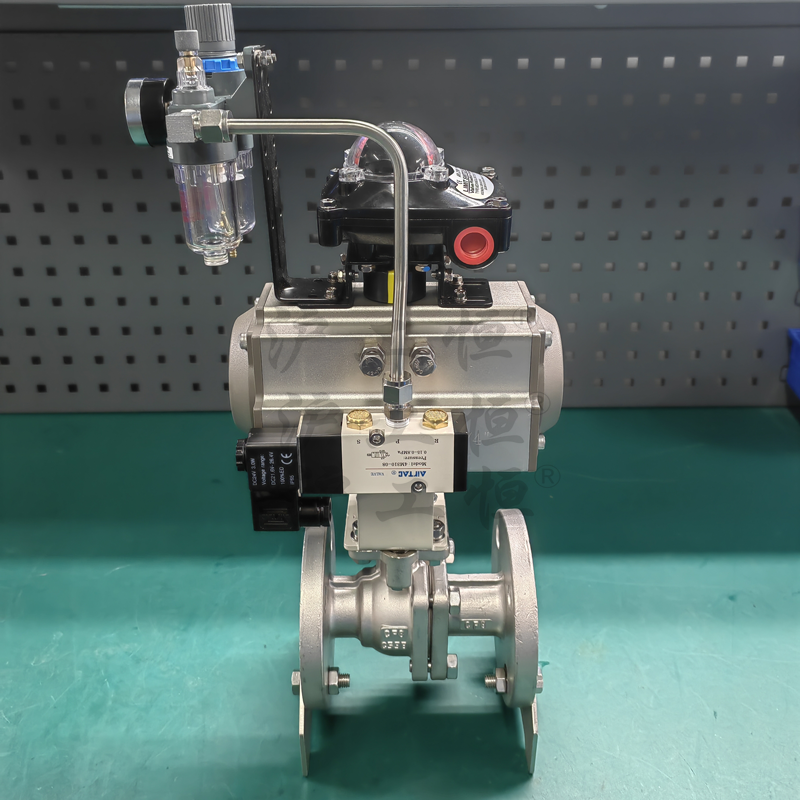

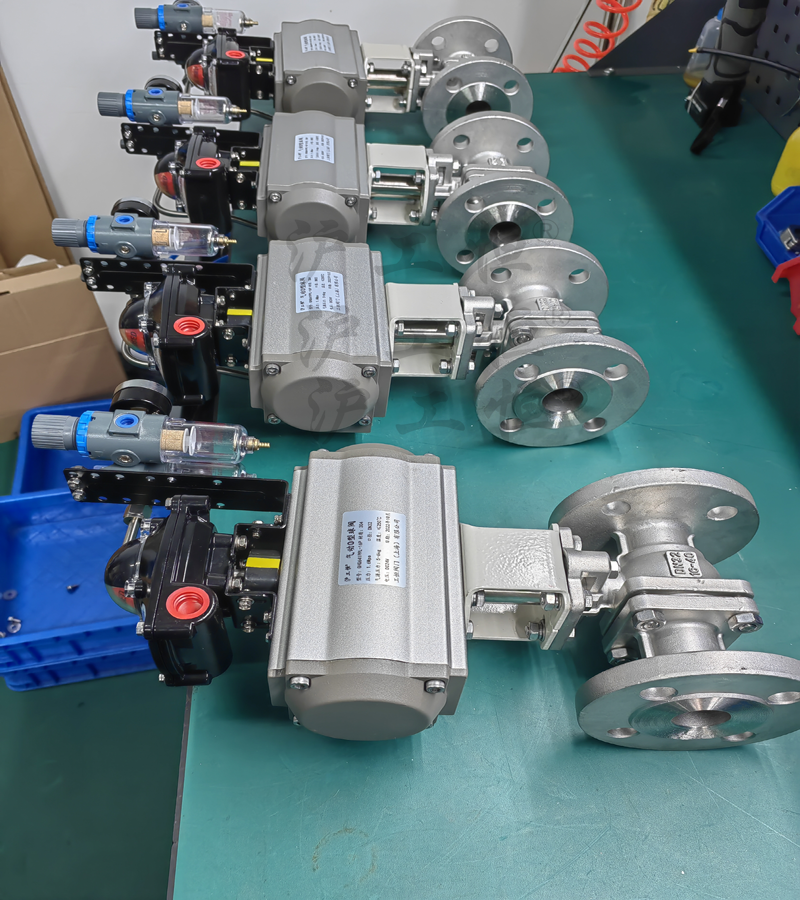

氣動法蘭球閥産品簡介:

　　Q641F氣動法蘭球閥隻需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥适宜直接做開閉使用，但近來的發展已将球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，适用于水、溶劑、酸和天然氣等一般工作介質，而且還适用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。


　　氣動法蘭球閥工作原理:

　　氣動法蘭球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的球閥直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。


　　氣動法蘭球閥産品特點:

　　1.齒輪式雙活塞，輸出力矩大，體積小。

　　2.氣缸選用鋁金材料，重量輕、外形美觀。

　　3.可在頂部、底部安裝手動操作機構。

　　4.齒條式連接可調節開啓角度、額定流量。

　　5.執行器可選帶電訊号反饋指示及各類附件以實現自動化操作(可選防爆)。

　　6.IS05211标準連接為産品的安裝更換提供了方便。

　　7.兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。


　　氣動法蘭球閥執行機構

　　1、齒輪式雙活塞，輸出力矩大，體積小。

　　2、氣缸選用鋁金材料，重量輕、外形美觀。

　　3、可在頂部、底部安裝手動操作機構。

　　4、齒條式連接可調節開啓角度、額定流量。

　　5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。

　　6、IS05211标準連接為産品的安裝更換提供了方便。

　　7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。


　　氣動法蘭球閥附件的選項

　　根據不同控制和要求可選擇下列附件:

　　切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。

　　調節型附件:電氣定位器、氣動定位器、電氣轉換器。

　　氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

　　手動機構:HVSD手操機構


　　氣動法蘭球閥執行标準

　　設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

　　法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

　　結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

　　檢驗主試驗:JB/T 9092、API 598。
