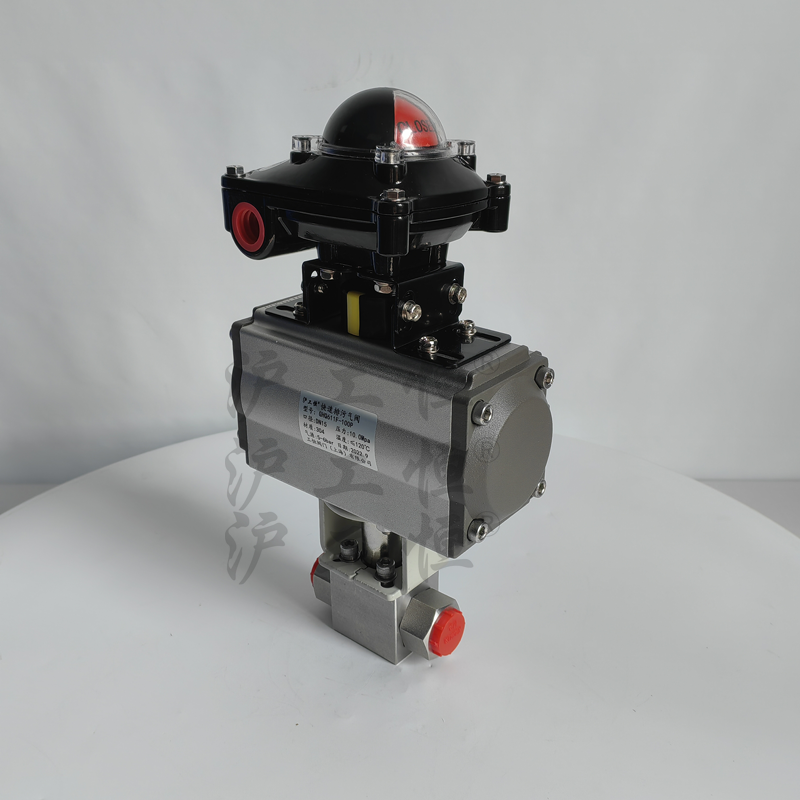

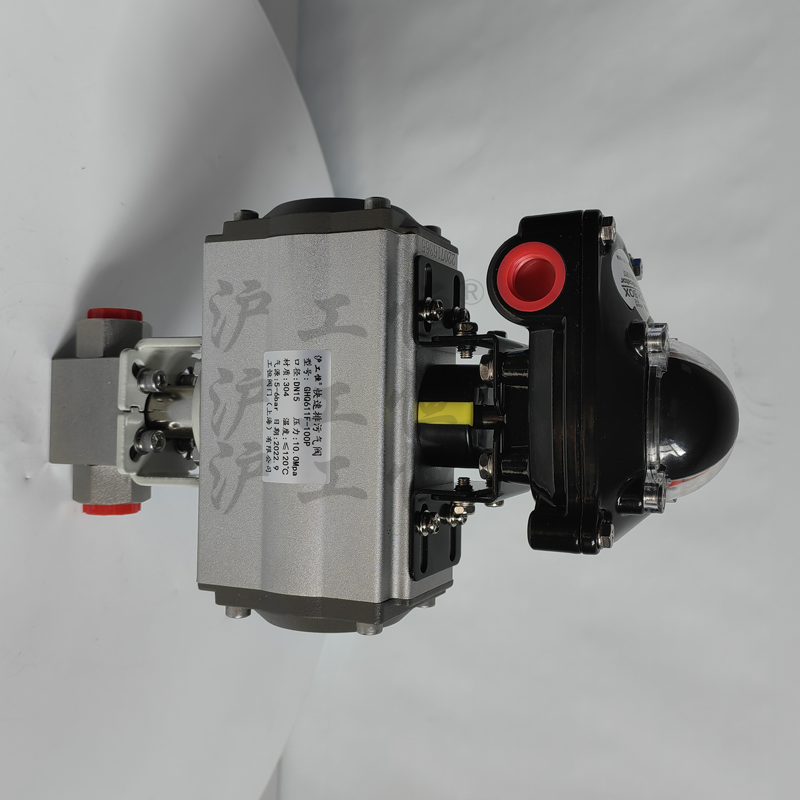

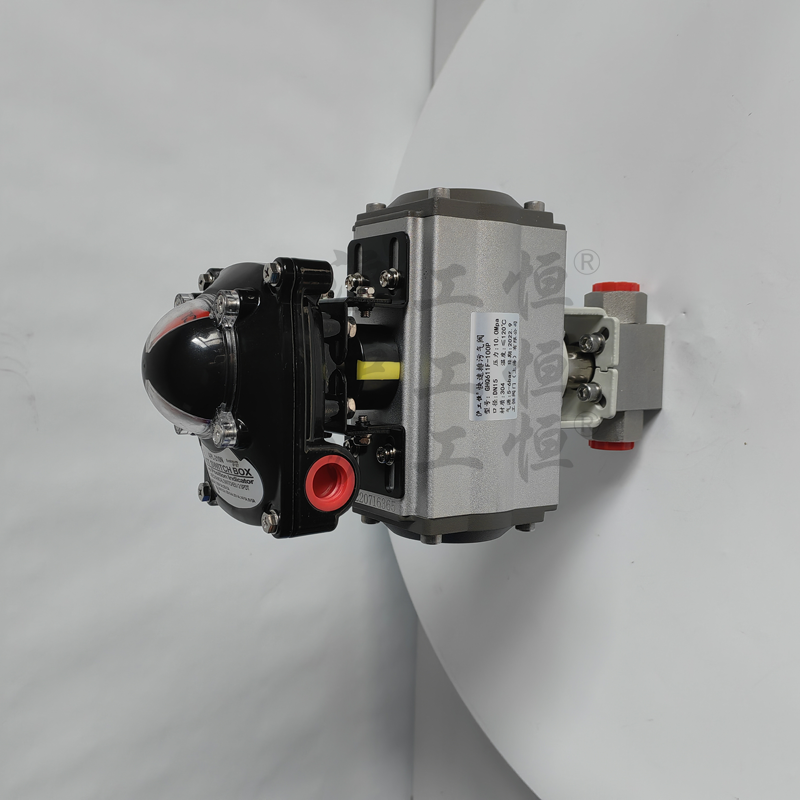

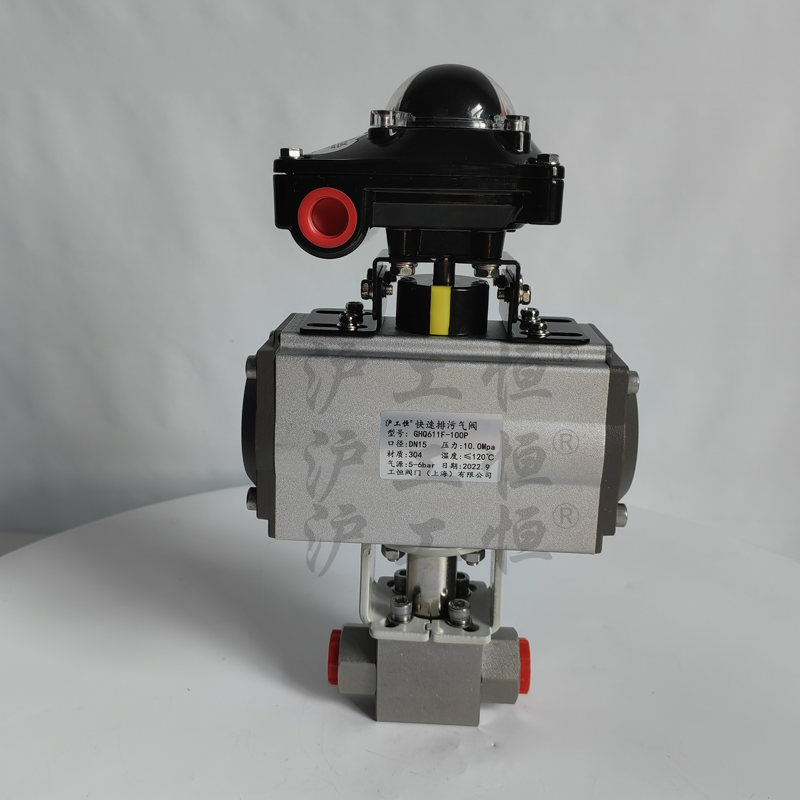

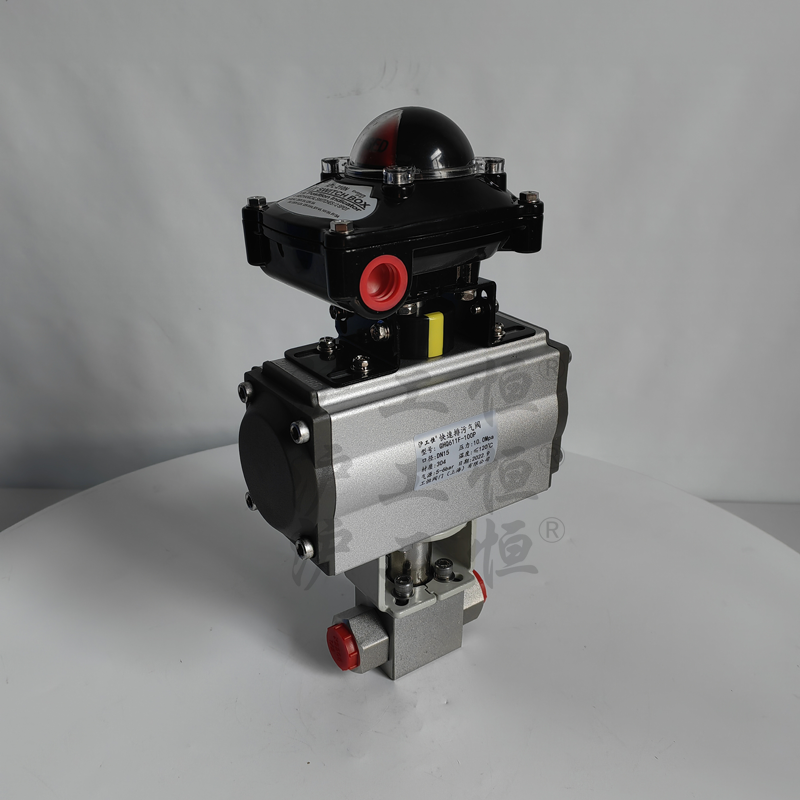

GHQ611F-100P快速排污氣閥 三片式絲口內螺紋電磁氣

類别：氣動閥門 日期：2022-12-09





品牌
滬工恒
顔色
灰色
連接形式
螺紋、法蘭、焊接、卡套
驅動方式
氣動
結構形式
浮動球球閥
3C閥門類别
工業
壓力環境
PN10-64
公稱通徑
10-25mm
工作溫度
常溫
适用介質
各種高腐蝕化學介質
類型(通道位置)
二通式
規格
DN10-25
使用範圍
石油，化工，天然氣，石化，煤化工等行業
流動方向
單向
可售賣地
北京;天津;河北;山西;內蒙古;遼甯;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;雲南;西藏;陝西;甘肅;青海;甯夏;新疆
材質
不鏽鋼


氣動內螺紋三通球閥概述：
氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥适用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥适用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

主要技術參數：
①螺紋類型：G•NPT•BSPT DIN259/2999
②閥門檢驗：ISO/DIN 5208—1987
③驅動裝置：ISO 5211④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤連接方式：螺紋 （L型、T型）⑥閥體材質：鑄鋼（WCB）、不鏽鋼CF8（304）、CF8M（316）
⑦閥球材質：不鏽鋼CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL
⑨适用溫度：-20℃～232℃～350℃
⑩适用介質：水、油、氣等某些腐蝕性液體（W•O•G）⑪氣缸選配：意大利AT
⑫氣缸形式：雙作用、單作用（彈簧複位式）
⑬環境溫度：-20℃-+80℃⑭氣源壓力：雙作用4～8bar、單作用5～8bar
⑮産品型号：Q615F/Q614F

氣動內螺紋三通球閥性能參數與主要尺寸：
序号NO 零件名稱 材質
1 閥體 不鏽鋼CF8M/CF8
2 閥蓋 不鏽鋼CF8M/CF8
3 球 不鏽鋼CF8M/CF8
4 球墊 聚四氟乙烯PTFE
5 閥杆 不鏽鋼CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 壓蓋螺母 不鏽鋼CF8M/CF8
10 手柄 不鏽鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不鏽鋼CF8
13 螺帽 不鏽鋼CF8
14 鎖定裝置 不鏽鋼CF8
15 皮套 塑料
16 盲蓋 不鏽鋼CF8M/CF8
