類别：氣動閥門 日期：2022-11-24
|
『Q611F氣動三片式球閥』供應商，本司供應的【氣動球閥】質量先行、價格合理、售後服務較完善。『Q611F氣動三片式球閥』适用于輕重工業及樓宇管道。【球閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。 |
|
産品名稱 |

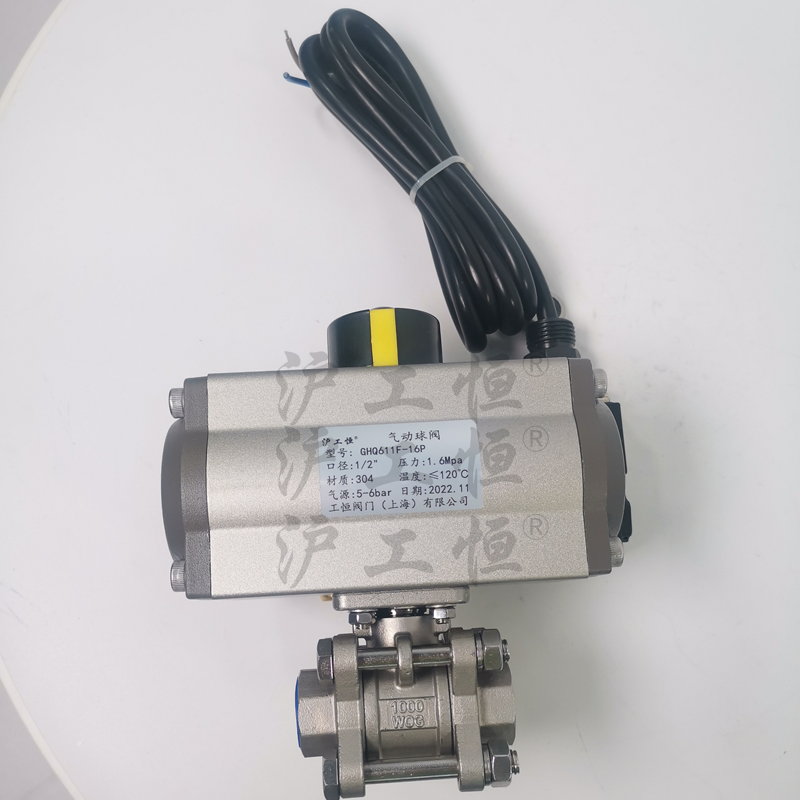

Q611F氣動三片式球閥 |
|
産品型号 |
Q611F |
|
公稱通徑 |
DN06-DN100mm |
|
壓力範圍 |
1.6-32MPa |
|
閥體材質 |
鑄鋼，不鏽鋼 |
産品概述：
Q611F三片式氣動球閥分為整體式、兩段式及三段式。閥體鑄造采用結構合理、造型美觀。閥座采用彈性密封結構，密封好，啓閉輕松。閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥适用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的管路上，用于截斷或接通管路中的介質，選用不同的材質，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
技術參數：
|
公稱通徑 DN(mm) |
6-100 |
|||||
|
公稱壓力 PN(MPa) |
1.6 |
|||||
|
公稱壓力 PS(MPa) |
強度試驗 |
2.4 |
||||
|
密封試驗 |
1.8 |
|||||
|
材料 \ 材料代号 |
C |
R |
||||
|
主要零件 |
閥體 |
WCB |
CF8 304 |
CF8M 316 |
||
|
球體 |
WCB |
CF8 304 |
CF8M 316i |
|||
|
閥杆 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适用工況 |
适用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
适用溫度 |
-28 ℃ -300 ℃ |
|||||
|

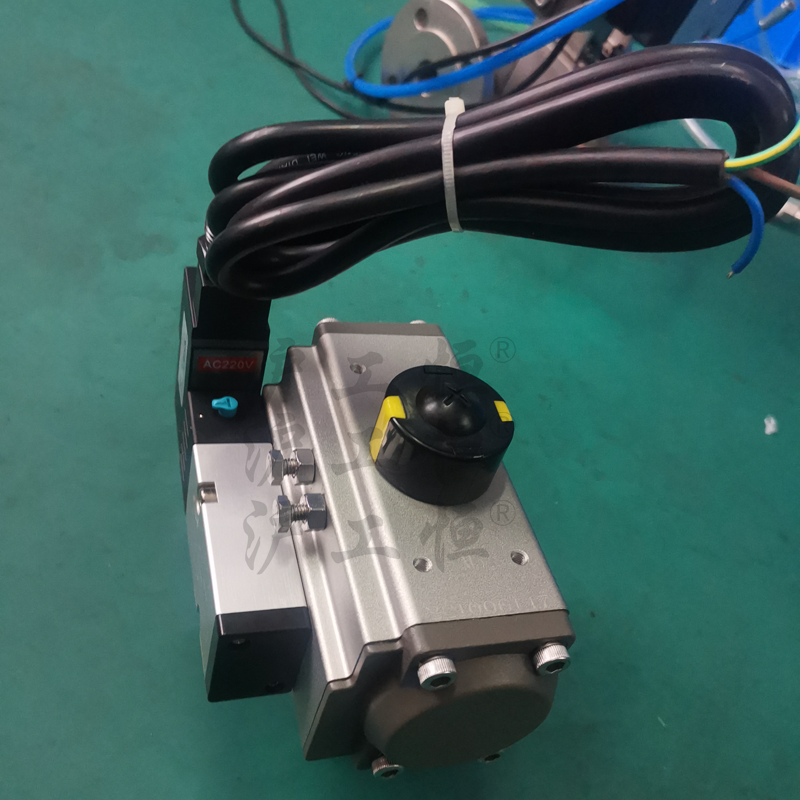

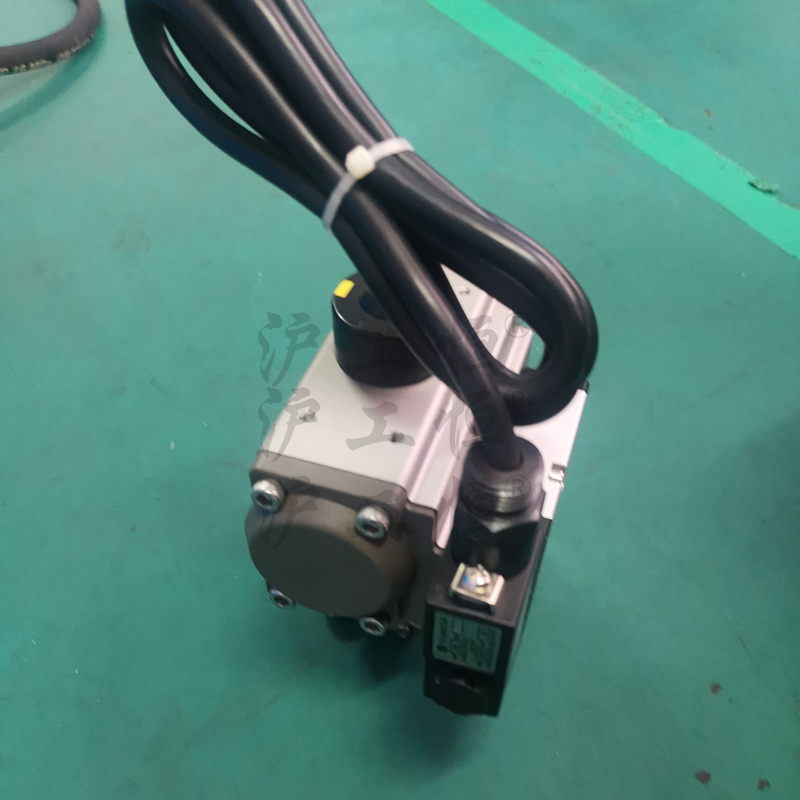

氣動裝置 |
型号 |
OBD 系列 |
||||
|
氣源壓力 |
0.4-0.7MPa |
|||||
|
執行标準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
||
主要外形及連接尺寸表：
|
口徑 |
尺 寸 |
氣動裝置型号(僅供參考) |
|||||||||
|
三段式 |
對焊式 |
承插焊式 |
|||||||||
|
G |
L |
D |
L |
d |
D |
L |
d |
D1 |
A |
||
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1～14.3 |
9.5 |
OBD50 |
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55～17.8 |
OBD50 |
|
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7～21.95 |
9.5 |
OBD50 |
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05～27.3 |
11.1 |
OBD50 |
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8～34.05 |
12.7 |
OBD50 |
|
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55～42.8 |
14.3 |
OBD65 |
|
40 |
11/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65～48.9 |
15.89 |
OBD65 |
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1～61.35 |
17.4 |
OBD80 |
|
65 |
2 |
186 |
64 |
193 |
64 |
78 |
/ |
/ |
/ |
/ |
OBD80 |
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
/ |
/ |
/ |
/ |
OBD100 |
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
/ |
/ |
/ |
/ |
OBD130 |
