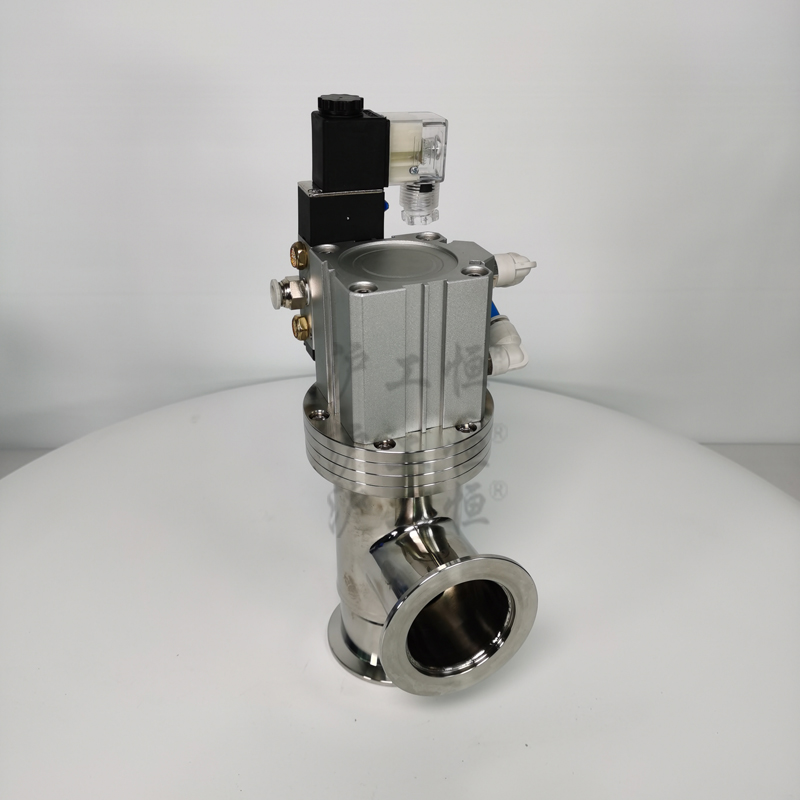

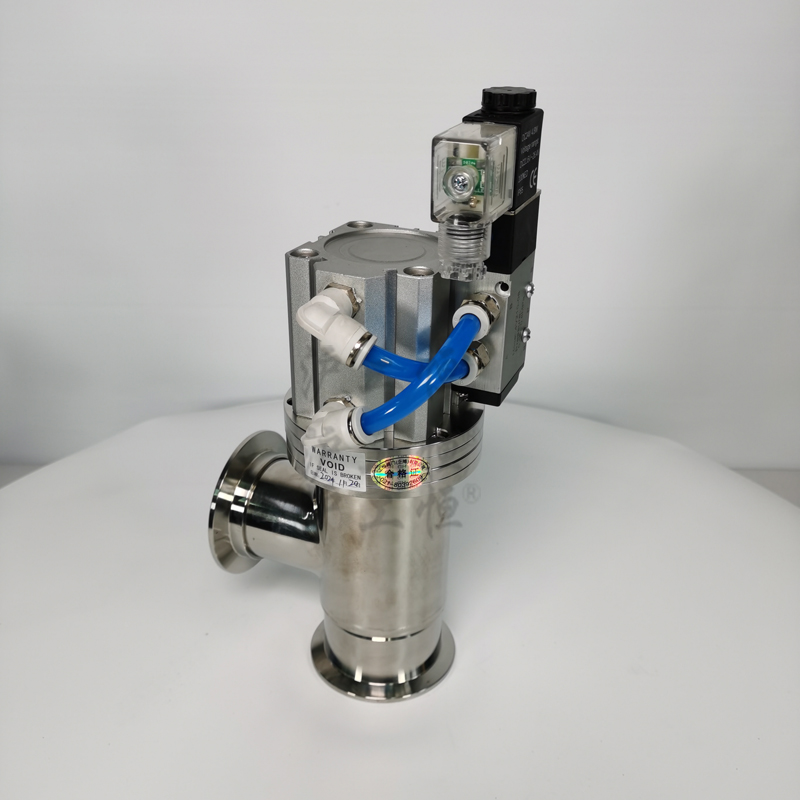

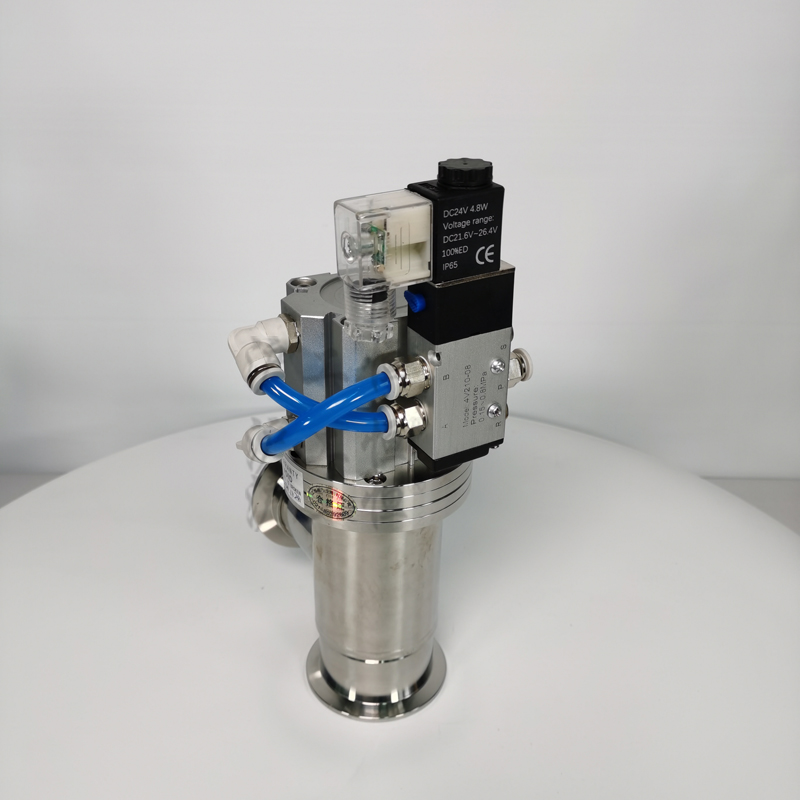

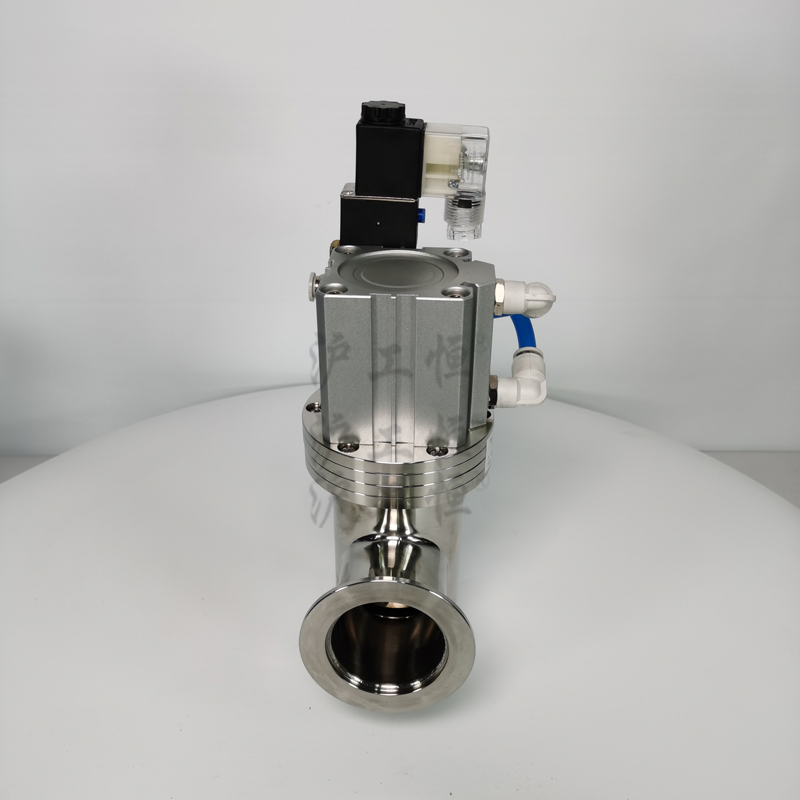

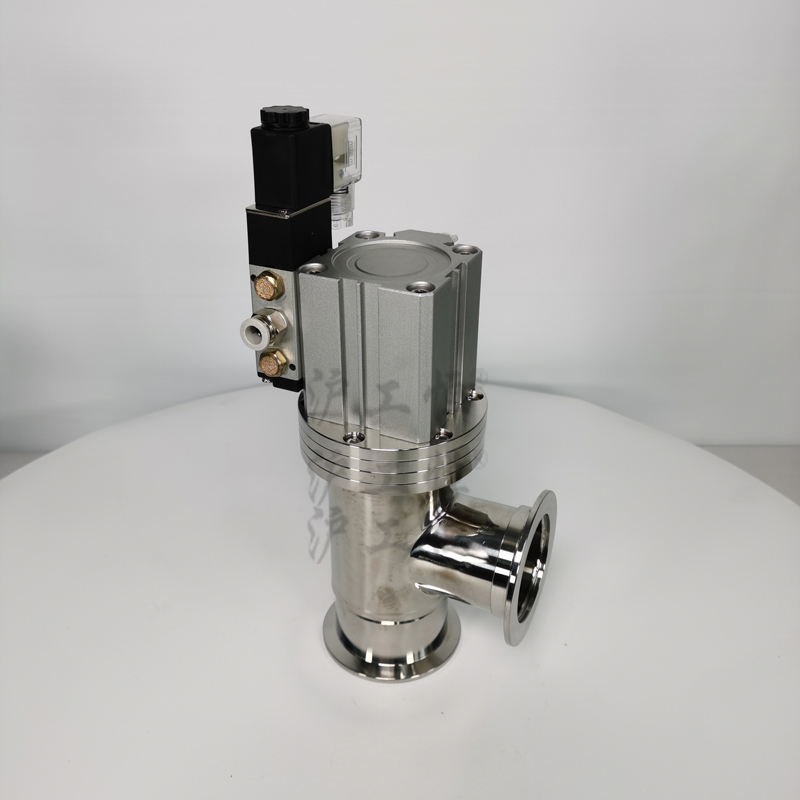

氣動真空擋闆閥 GDQ型氣動真空擋闆閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥門做啓畢運動，用于接通或切斷真空管內的氣流，适用介質為純淨空氣和非腐食性氣體，可配反饋信号裝置，真空擋闆閥用于接通或切斷真空管路中的氣流。高真空擋闆閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。


氣動真空擋闆閥 GDQ主要零件材料：

      閥體、閥蓋、閥杆：鋁合金、碳鋼或不鏽鋼

     密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。

氣動真空擋闆閥 GDQ主要特點：

     1、标準化、模塊化設計，易于更換及維修；

     2、便于清潔的設計；

     3、電磁閥采用節能設計，體積小。


食品級高真空擋闆閥 GDQ主要性能指标：

    1、适用範圍

    打開時閥闆上的壓差：≤1.2×105Pa任意方向

    閥體和閥座漏率：≤1.3×10-7Pa·L·s-1

    建議維修前循環次數：　200，000次

    閥體烘烤溫度：≤150℃

2、安裝位置

    手動驅動：任意-氣動驅動：任意

    電磁驅動：任意（波紋管密封）；密封面朝向真空（氟膠圈密封）

3、電源

   氣動驅動：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）

   電磁驅動：交流220V或230V 50Hz，起動功率800W、保持功率8W

   壓縮空氣（隻适用于氣動）：0.4～0.7MPa

   閥門開啓和關閉時間-氣動驅動：≤1s

   電磁驅動：開啓≤0.1s；關閉≤1s（氟膠圈密封）、關閉≤0.5s（波紋管密封）

4、閥門位置指示

   手動驅動：帶有啓閉位置指示

   氣動驅動：帶有啓閉位置指示開關（磁性開關）

   電磁驅動：帶有開啓位置指示燈


 食品級高真空擋闆閥 GDQ主要應用範圍：

     真空閥門是真空系統中用以調節氣流量、 切斷或接通管路的元件。 高真空擋闆閥以壓縮空氣為動力， 通過電磁換向閥改變氣路方向， 執  行氣缸驅動擋闆閥啓閉運動， 适用于1.3×10-3Pa~1.0×105Pa真空系統中用以開啓或隔斷氣流。 擋闆閥具有結構簡單， 開閉時間短， 安全可靠， 堅固耐用， 并且可以自動控制等優點， 被廣泛應用于電子、 化工、 冶金、 航空、 航天、 材料、 生物醫藥、 原子能、 宇宙探測等高科技領域。 高真空氣動擋闆閥的氣缸直徑及活塞杆直徑設計十分重要， 擋闆閥在開閉時， 若氣缸及活塞杆直徑設計不合理則會導緻閥門産生無法打開、 啓閉時間長等問題。
