一、工作原理：

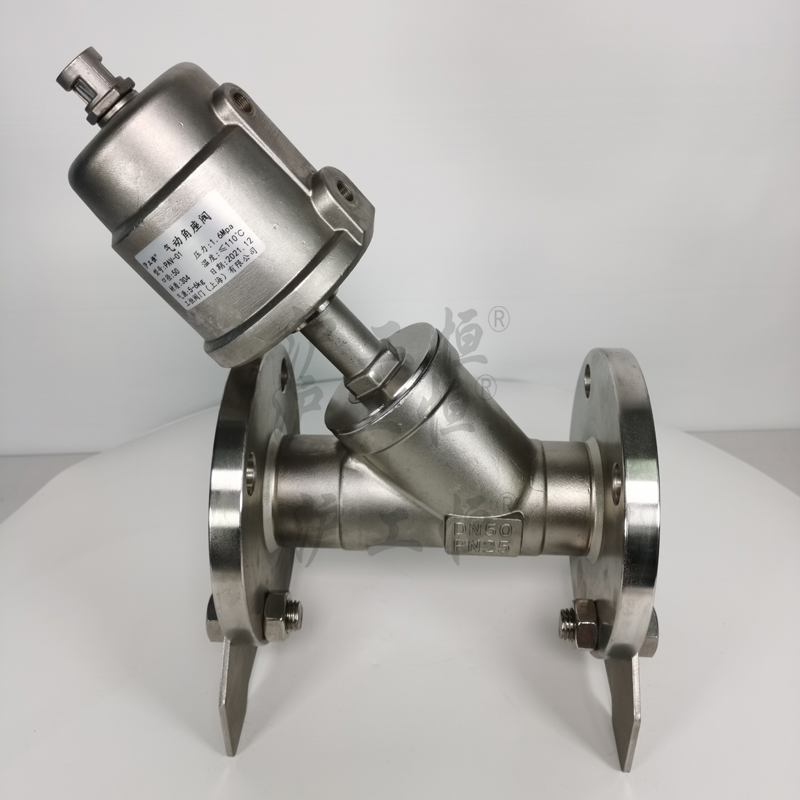

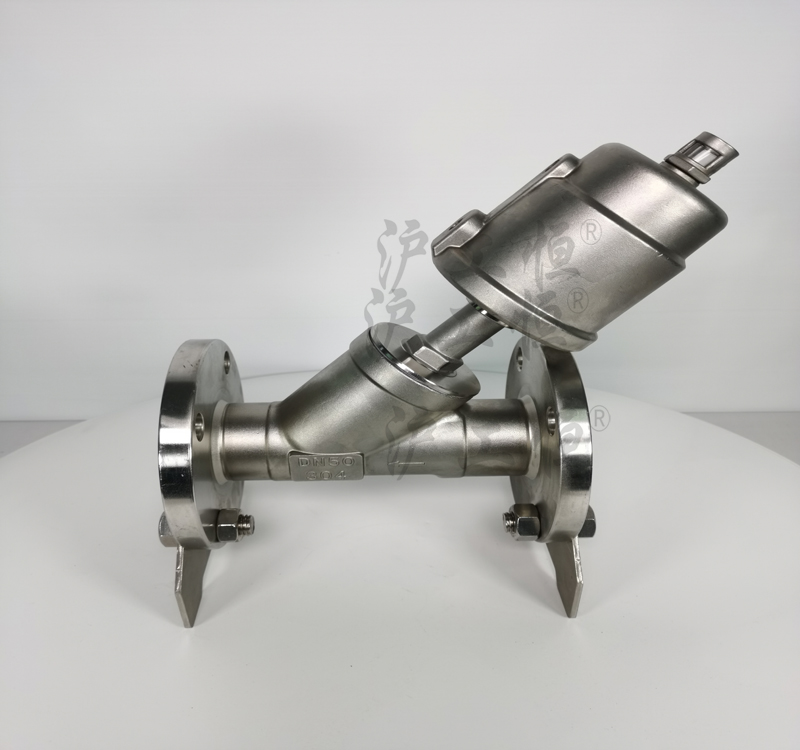

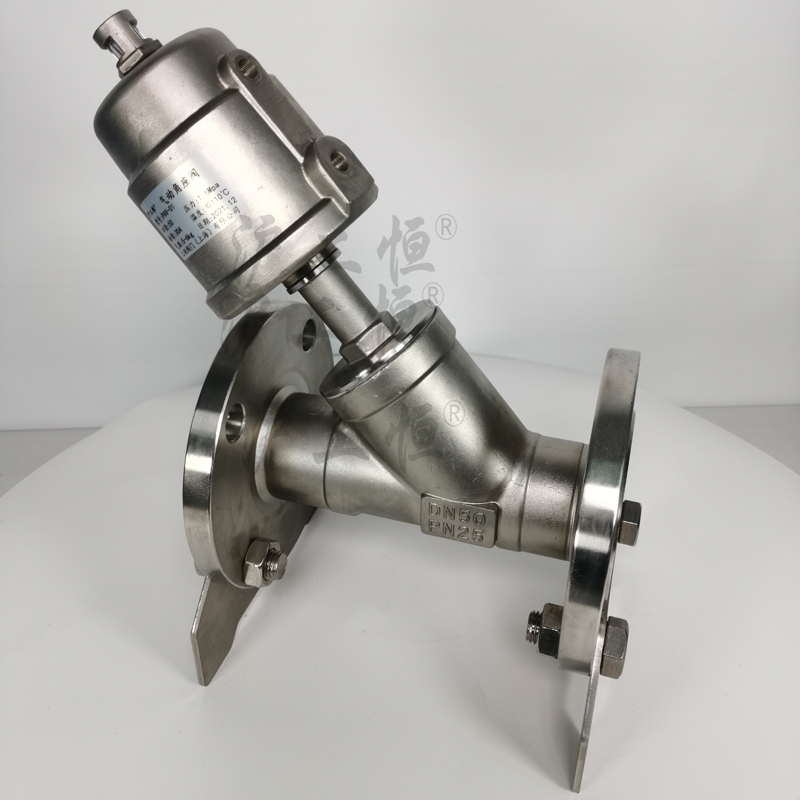

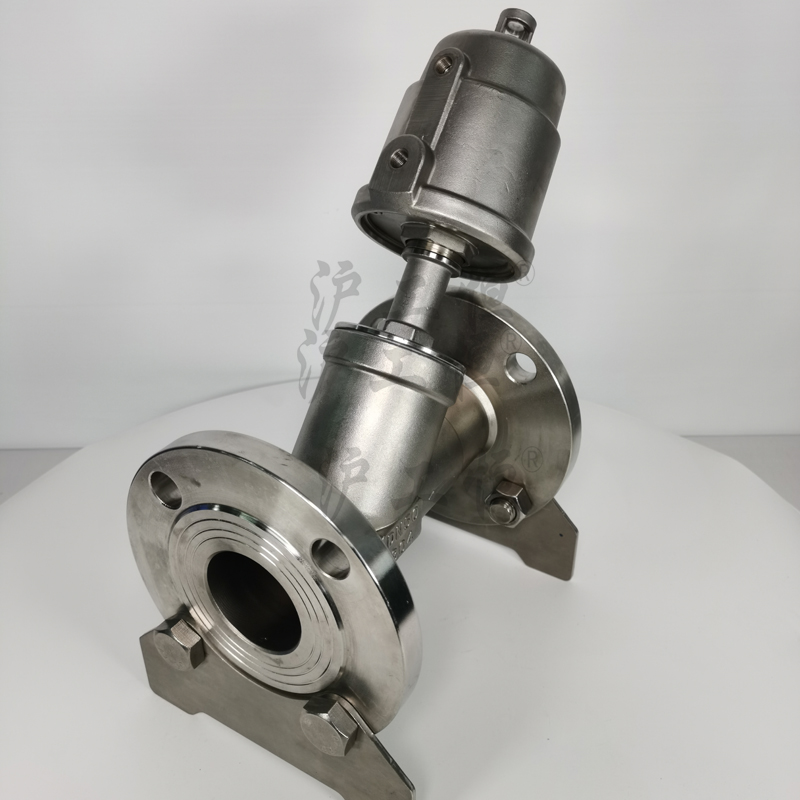

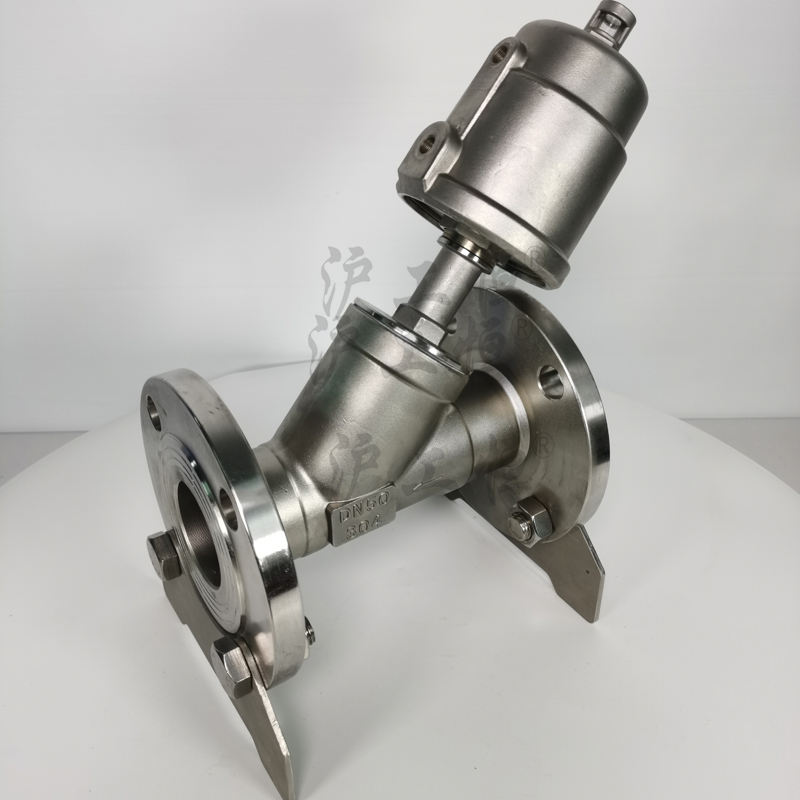

Y型不鏽鋼氣動角座閥在非工作狀态時，由于彈簧力作用，閥門常閉（開）。當執行器活塞被壓縮氣體作用時，閥門打開（關閉）。雙作用形式靠壓縮氣體控制閥門開關。

二、産品特點：

流量大，流阻小，無水錘。

Y型設計，增加30%流量。

超長使用壽命。

閥杆自動校正，自潤滑，免維護。

氣缸采用不鏽鋼材質，在惡劣環境中更加優秀，可360°旋轉。

Y型不鏽鋼氣動角座閥應用範圍：

啤酒飲料灌裝設備、制藥及醫療設備、印染紡織、化工行業、氣體工業、高溫滅菌、發泡機械、水/污水處理等。


二、技術參數：

管道壓力：Max1.6Mpa（232psi）

控制壓力：0.3-0.8Mpa（43.5-116psi）

控制介質：中性氣體或空氣

閥體材料：CF8M/CF8(SS316,SS304)

密封材料：聚四氟乙烯

氣缸材料：CF8(SS304)

氣缸尺寸：27mm，32mm，40mm，50mm，63mm，

80mm，100mm，125mm

适用介質：水，酒精，油，染料，蒸汽，中性氣體或液體，有機溶劑，酸堿溶液

介質溫度：-10℃- 180℃，25℃- 220℃

環境溫度：-10℃- 80℃

控制形式：單作用常閉，常開，雙作用常閉，雙作用自由态

連接形式：螺紋式，焊接式，法蘭式，快裝式
