GID-50~400電動真空蝶閥說明書資料介紹:

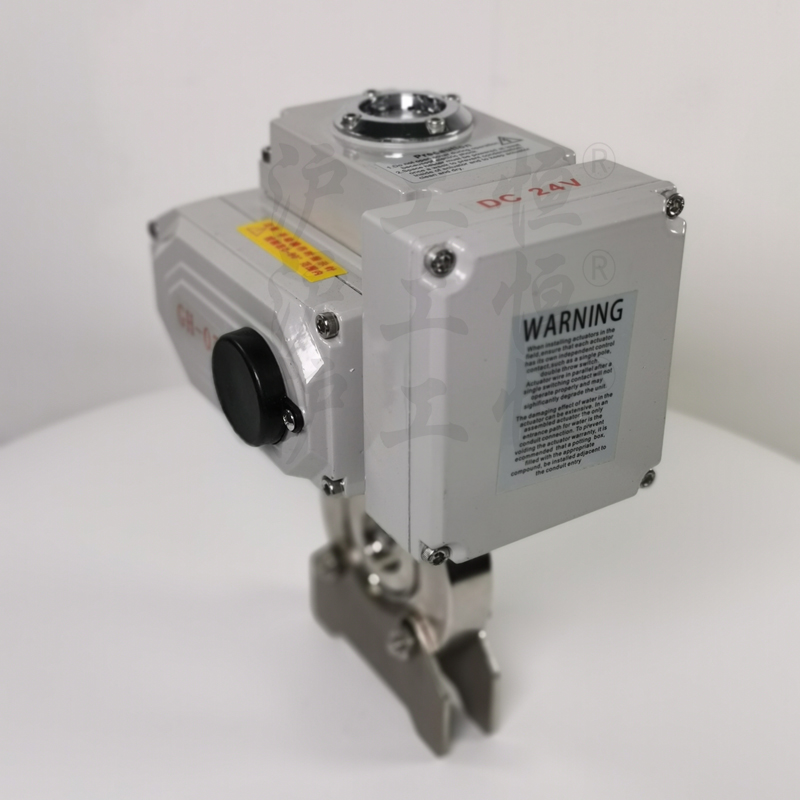

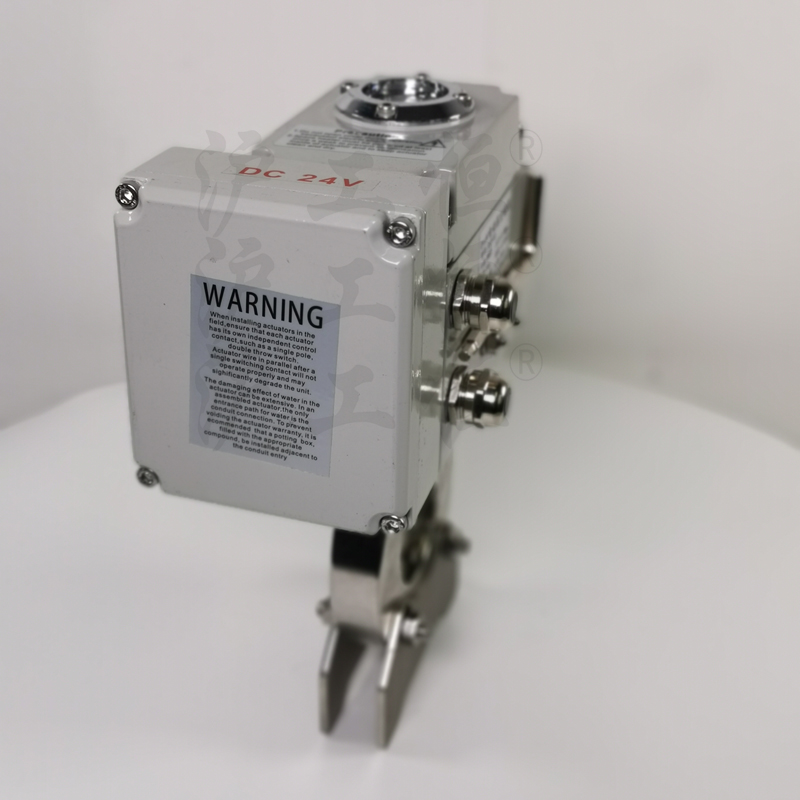

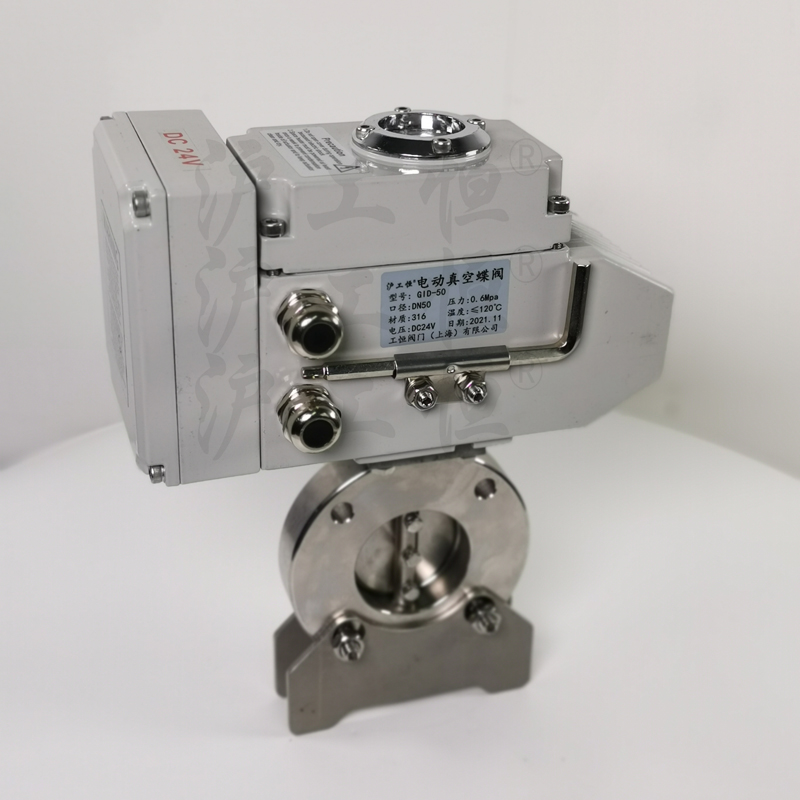

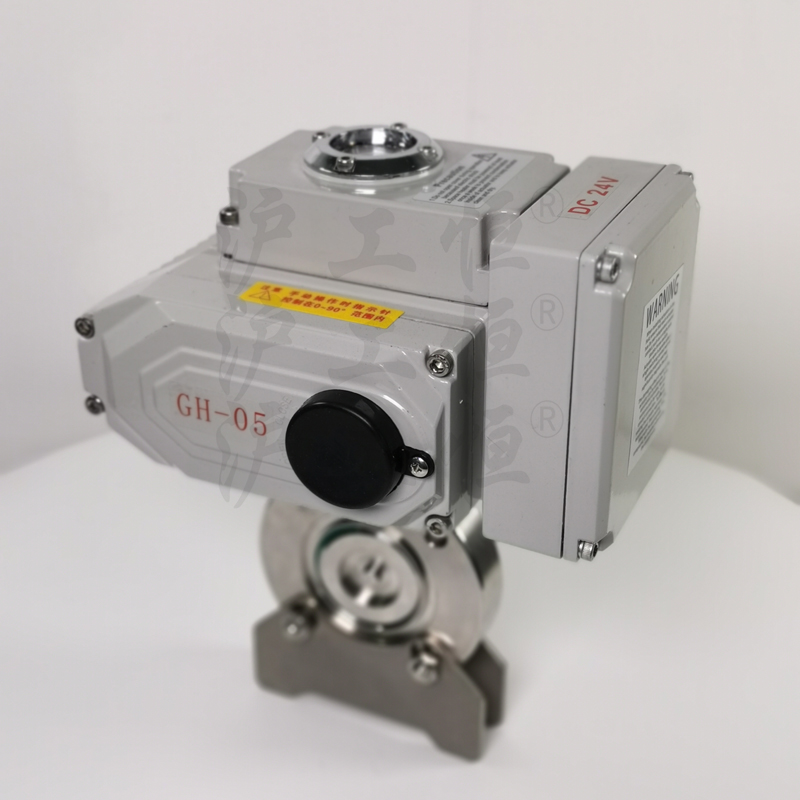

GID-50~400電動真空蝶閥:别名真空蝶閥，閥闆采用夾緊結構，把閥闆的密封圈夾緊，除了能用在真空狀态下，也能在低壓狀态下使用。精小型電動執行器，普通戶外開關型系列，對夾法蘭連接，中心垂直闆結構，不鏽鋼材質閥闆，2Cr13不鏽鋼閥軸，四氟閥座軟密封，閥體CF8，使用溫度-150℃+150℃，使用介質：空氣、非腐蝕性介質等，壓力0.1MPa或者負壓。

型号編制

①、閥門類型：D=蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接④、結構形式：0=單偏心1=中心垂直闆2=雙偏心結構3=三偏心結構⑤、密封材質：SH=雙向壓2cr13不鏽鋼 F46=全襯聚四氟乙烯⑥、壓力等級（PN）：10-16⑦、閥體材質：C=碳鋼 P=304不鏽鋼 R=316不鏽鋼 未填寫=鑄鐵

用途:

廣泛用于食品、制藥、生物科技、油品提煉及其他真空系統中使用。

特點:

1、中線垂直闆結構，密封性能好流體能力強。2、制造成本低于其他類型閥門，尤其是制造大口徑閥門。3、閥闆把密封圈夾起來安裝的，維修拆卸方便。4、對夾法蘭式連接，兩端法蘭直接裝閥門就可以。

執行标準:

設計制造：GB/T12238結構長度：GB12221-2005供貨要求：GB/T12252-2005壓力試驗：GB/T13927-2008試壓檢驗：GB/T13927-1992

性能參數

外形連接尺寸

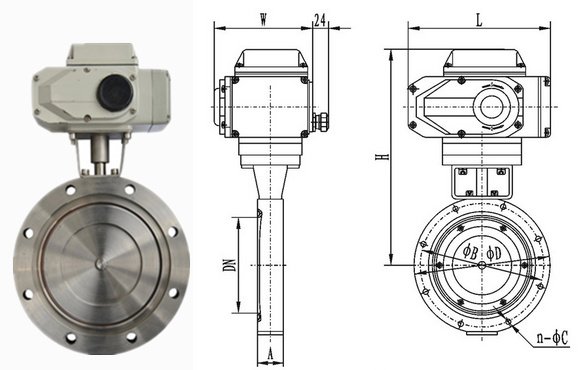

外形結構尺寸圖:
