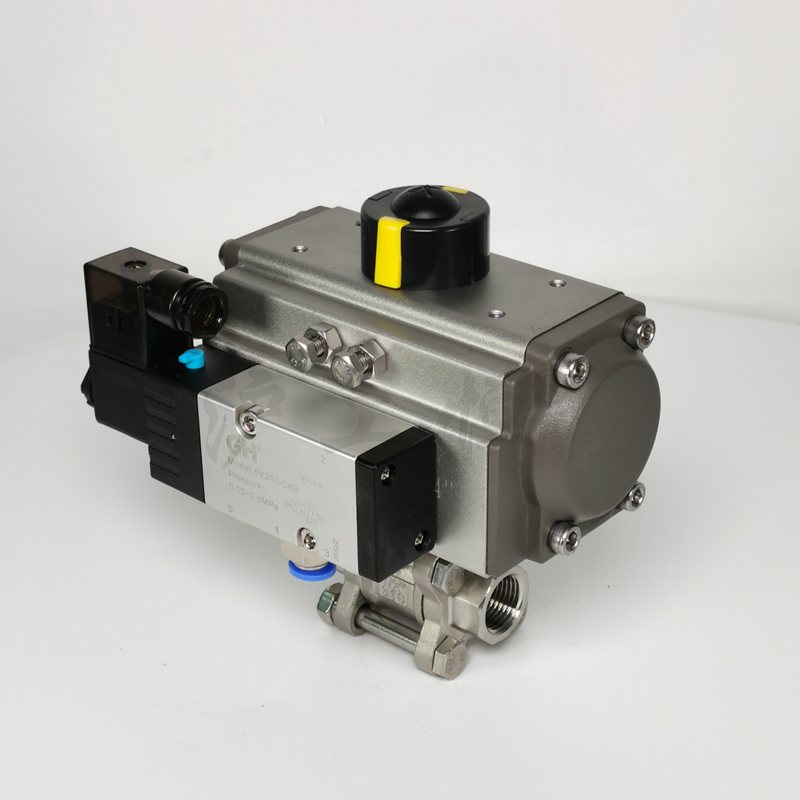

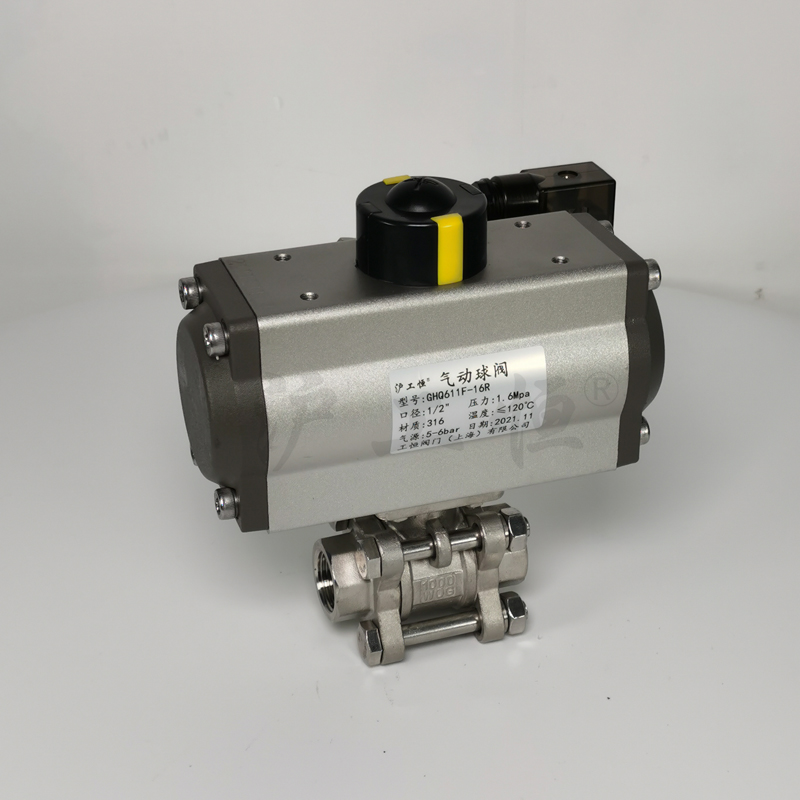

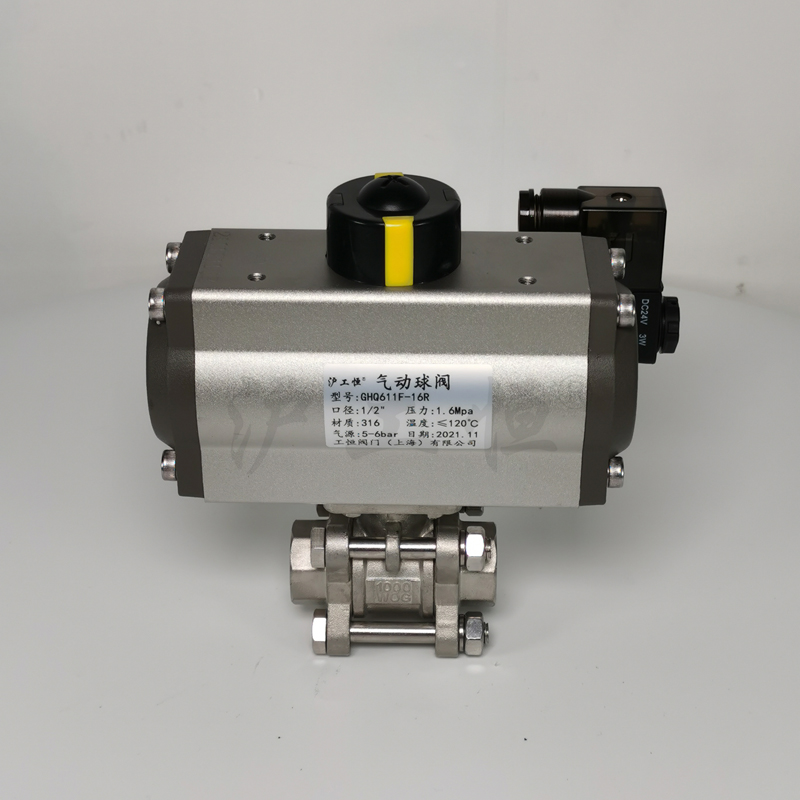

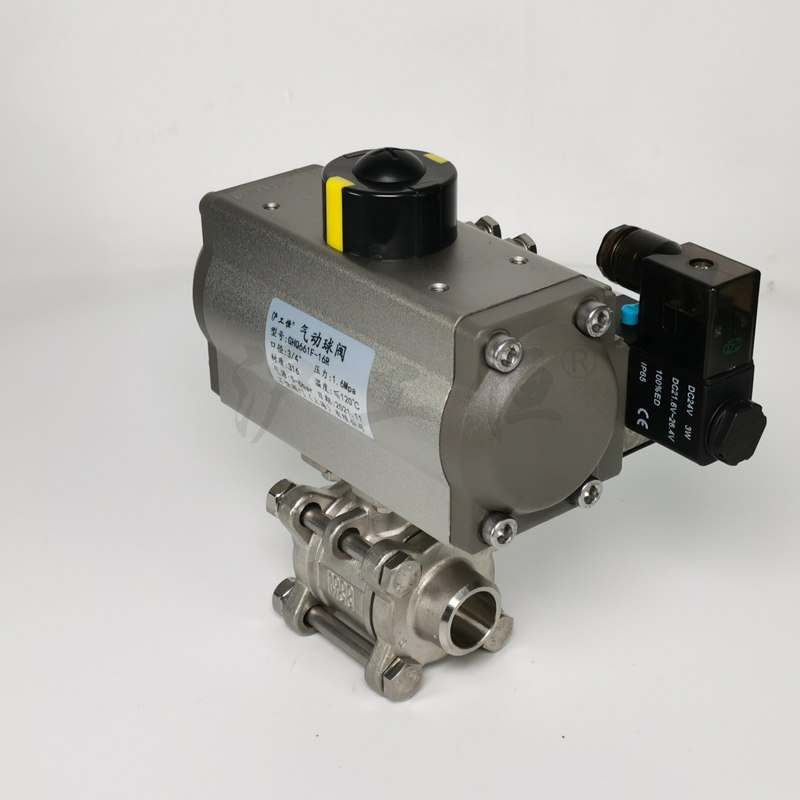

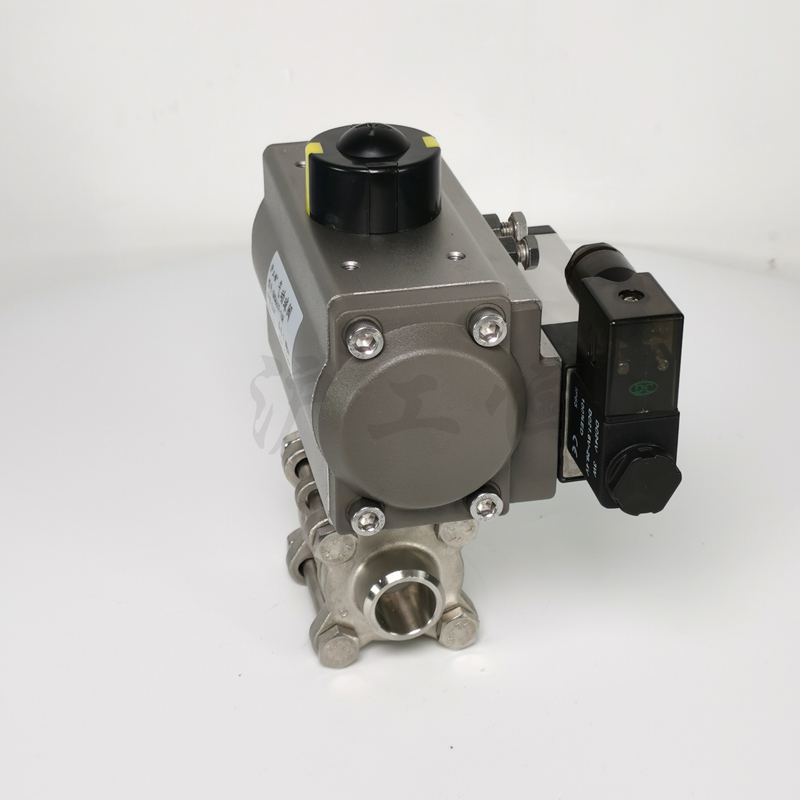

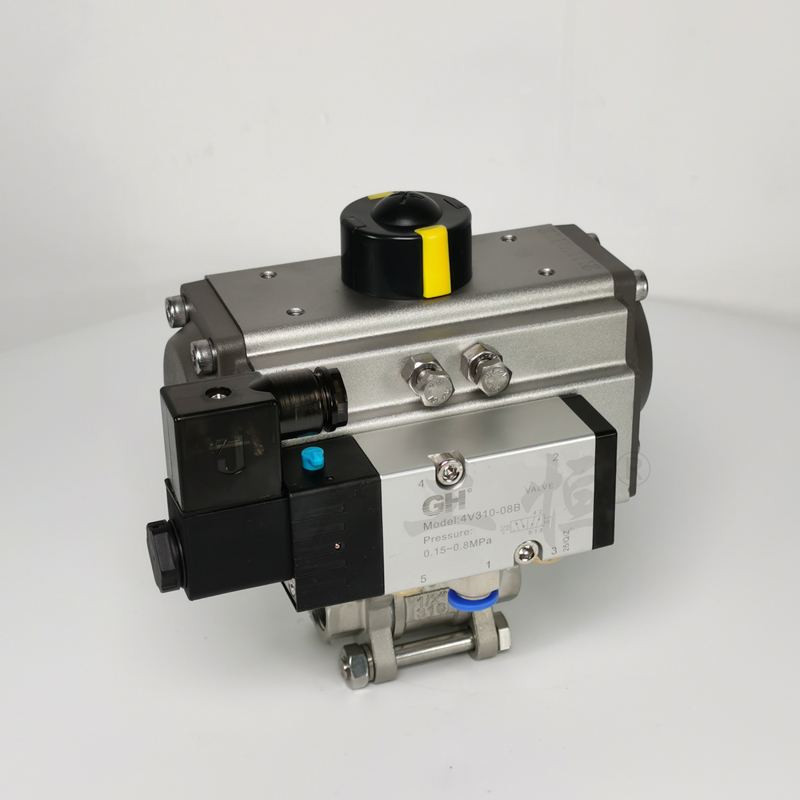

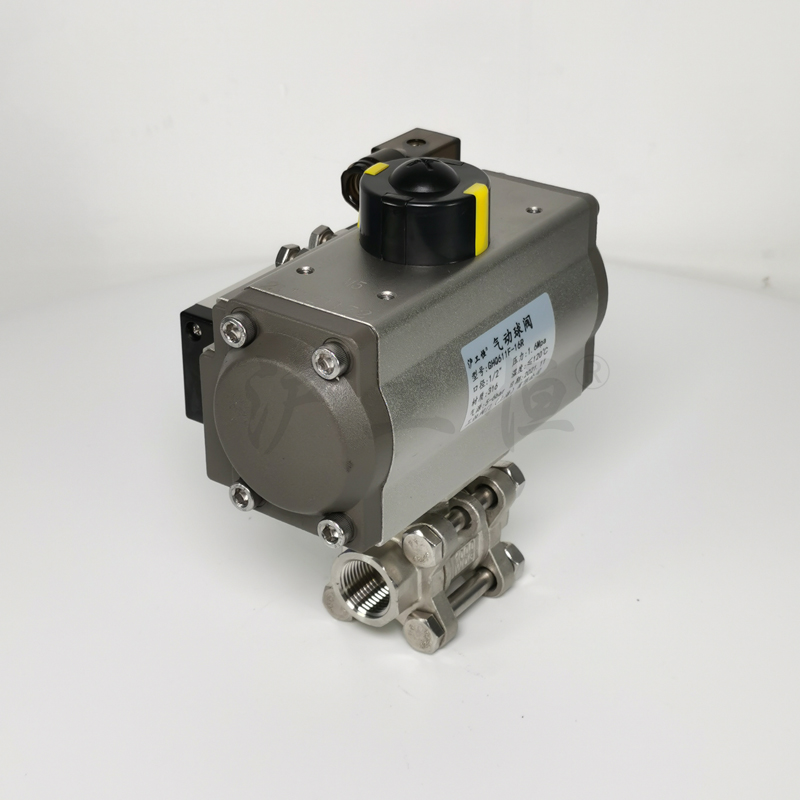

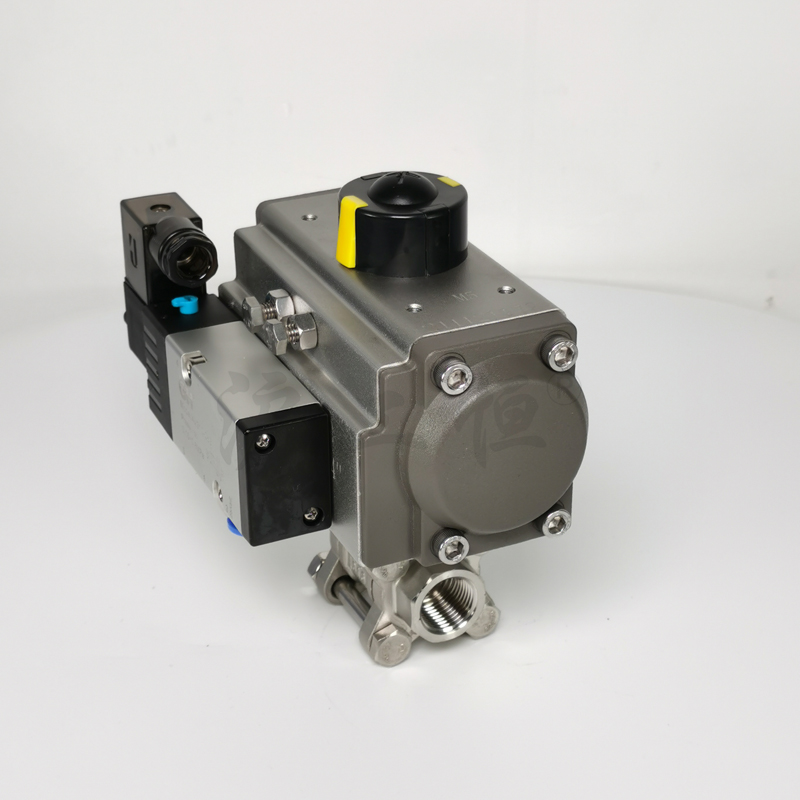

Q661F氣動三片式焊接球閥

 産品簡介：

氣動三片式不鏽鋼對焊球閥Q661F氣動三片式焊接球閥/氣動三片式球閥/氣動三片式對焊球閥/氣動三片式承插焊式球閥/防爆氣 動焊接球閥/氣動開關型三片式焊接球閥/氣動調節型三片式焊接球閥/氣動焊接球閥及對焊連接球閥分為整體式(片式)、兩片式及 三片式。閥體鑄造采用台灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啓閉輕松。 閥杆采用有 倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW)，并均可帶國 際标準ISO支架平台和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四隻較長螺栓從兩端夾住中間閥體與閥球而成。其 優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四隻螺栓，閥體中間部分即可取出。适用于輕工機械體積小空間窄的場合。具有 體積小、配套簡單、流通能力大，特别适合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、 石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

 産品特點：

1、防火、防靜電設計

2、閥杆防爆出裝置 3、閥球上設計有壓力平衡孔 4、雙層閥杆填料與對壓碟型彈片裝置 執行機構： 采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啓角度、額定流量。 5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。 6、IS05211标準連接為産品的安裝更換提供了方便。 7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。 技術參數和性能： GTD/ATD氣動執行機構技術參數 氣動三片式球閥閥體參數 類 型 雙作用活塞式、彈簧複位式 公稱通徑 DN15～100mm 氣源壓力 雙作用：2-8bar/單作用：4- 8bar 公稱壓力 PN1.6、2.5、4.0、6.4MPa 輸出力矩 雙作用：4N·M～10560N·M 閥軸材質 不鏽鋼 單作用：7N·M～2668N·M 閥體材質 04/316/316L不鏽鋼 工作溫度 常溫型：-20℃～80℃（丁jing 橡膠O型圈） 球體材質 304/316/316L不鏽鋼 高溫型：-20℃～160℃（氟橡 膠O型圈） 閥座密封 PTFE、PPL、金屬密封 動作範圍 0～90°±5° 溫 度 PTFE≤180℃、PPL≤300℃、金 屬密封≤400℃ 接口螺紋 GTD40～GTD83 G1/8″ 結構型式 三片式、對焊式、承插焊式、二 片式 GTD110～GTD350/ATD52～ 270 G1/4″ 适用介質 水、石油、酸類、粘性流體、漿 料介質等 閥位信号 定位器：4～20mA/回信器：全 開全關信号 特 點 結構緊湊、體積小、流通能力大
