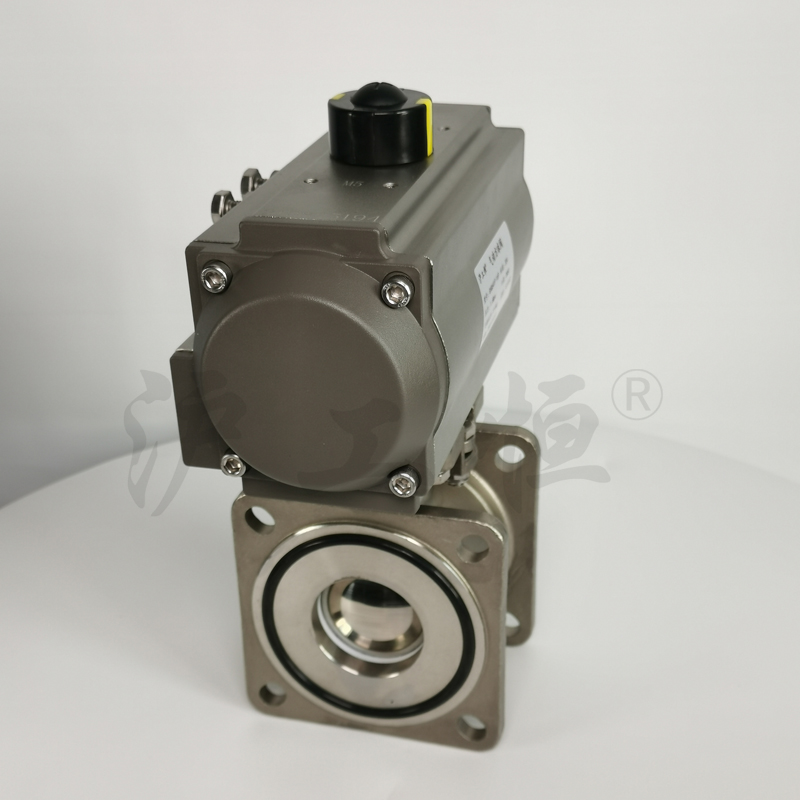

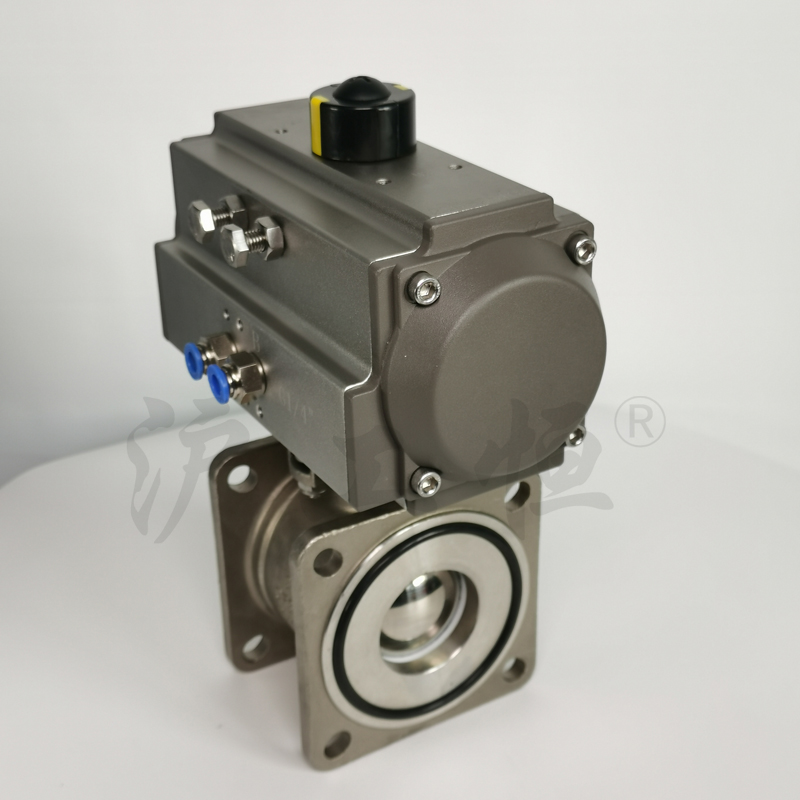

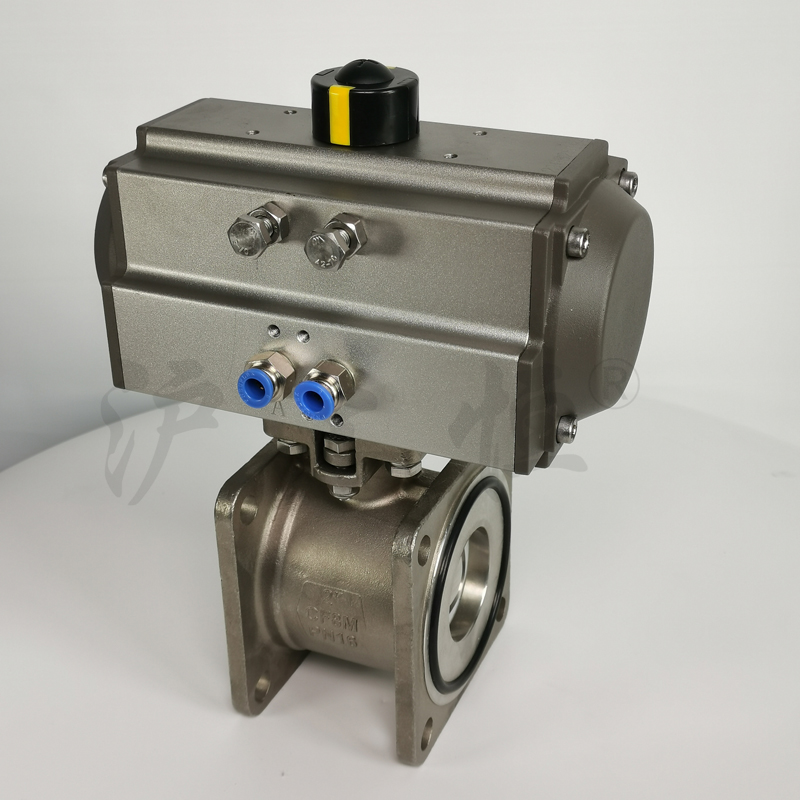

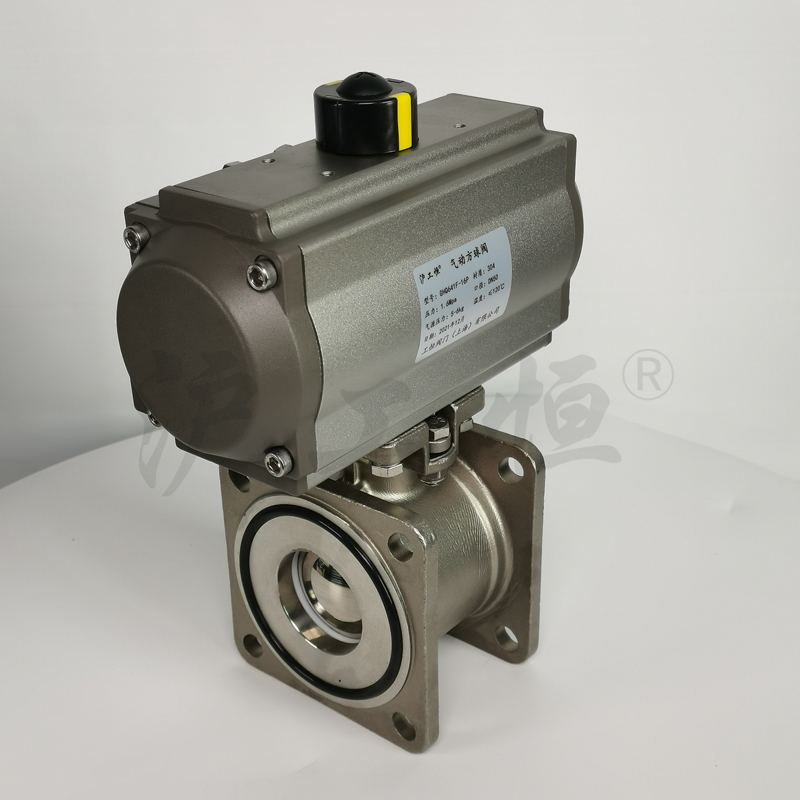

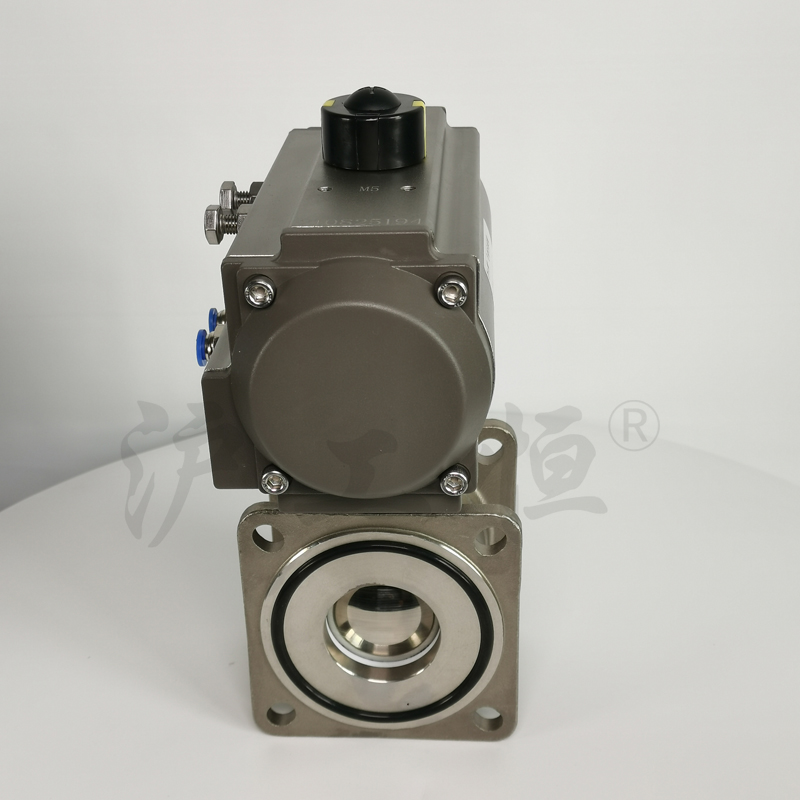

氣動法蘭球閥

别名：GHGQ641F-150LB氣動軟密封法蘭球閥，氣動不鏽鋼法蘭球閥，氣動開關球閥


概述

GHGQ641F-150LB氣動法蘭球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。氣動球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座适用于溫度≤180°的場合，金屬硬密封閥座适用于溫度≤425°的場合。氣動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還适宜控制污水和含有纖維性雜質的介質，用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。


産品特點

1、流體阻力小，氣動法蘭球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。2、氣動球閥閥體裝有止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。3、氣動球閥閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且密封能力随着介質壓力的增高而增大。4、氣動球閥閥杆密封可靠，由于閥杆隻作回轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力随着介質的壓力增高而增大。5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。6、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，确保閥杆密封。7、 功能：在球體、閥杆、閥體之間設置彈簧，能将開關過程産生的靜電導出。


氣動執行器

采用GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。1、齒輪式雙活塞，輸出力矩大，體積小。2、氣缸選用鋁金材料，重量輕、外形美觀。3、可在頂部、底部安裝手動操作機構。4、齒條式連接可調節開啓角度、額定流量。5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。6、IS05211标準連接為産品的安裝更換提供了方便。7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍，确保與閥門的同步精度。


技術參數和性能

外形尺寸

附件選項

根據不同控制和要求可選擇下列附件：回訊器：也叫限位開關，遠程反饋開關信号(可選防爆)。電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。手輪機構：轉動手輪機構，可實現手動開、關閥。電氣定位器：輸入4～20mA信号,實現閥門調節功能。


訂貨說明

1、氣動執行器類型：雙作用、單作用2、介質類型、溫度、壓力3、所需附件：電磁閥、定位器、信号反饋、氣源處理三聯件、手動機構
