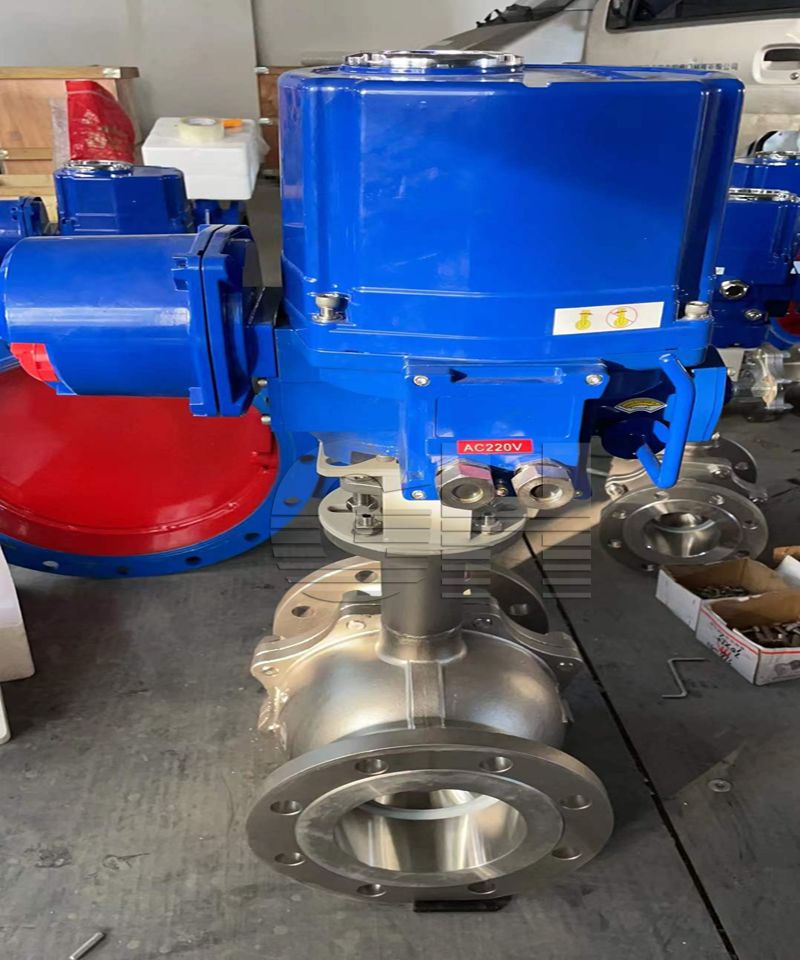

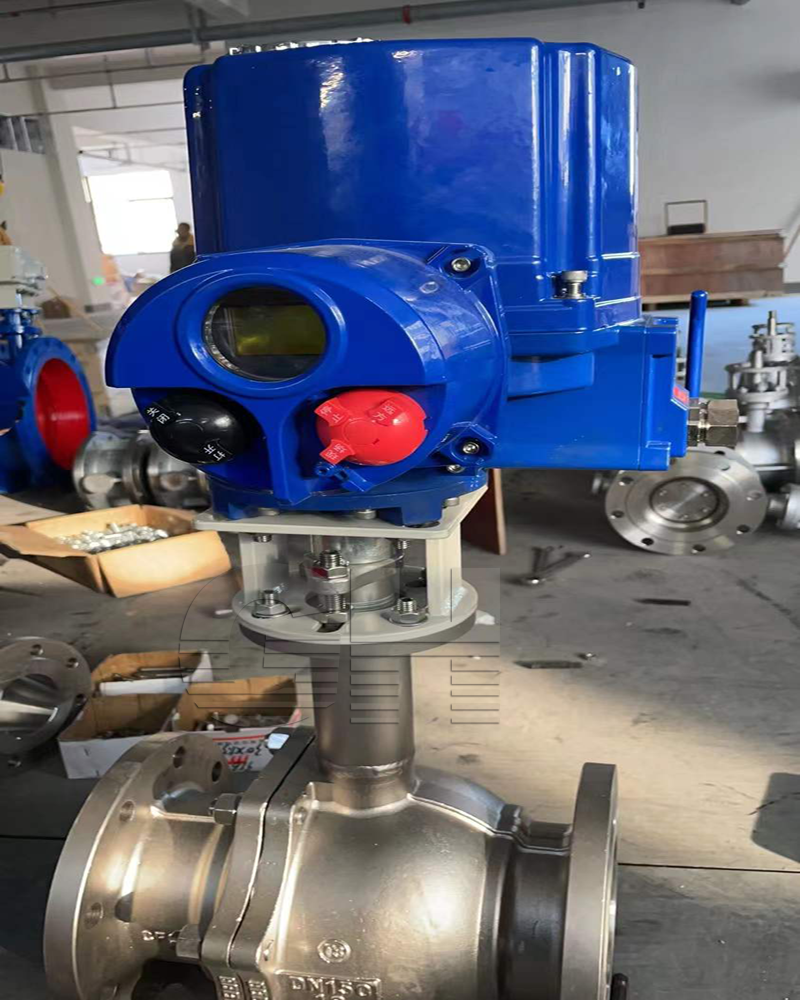

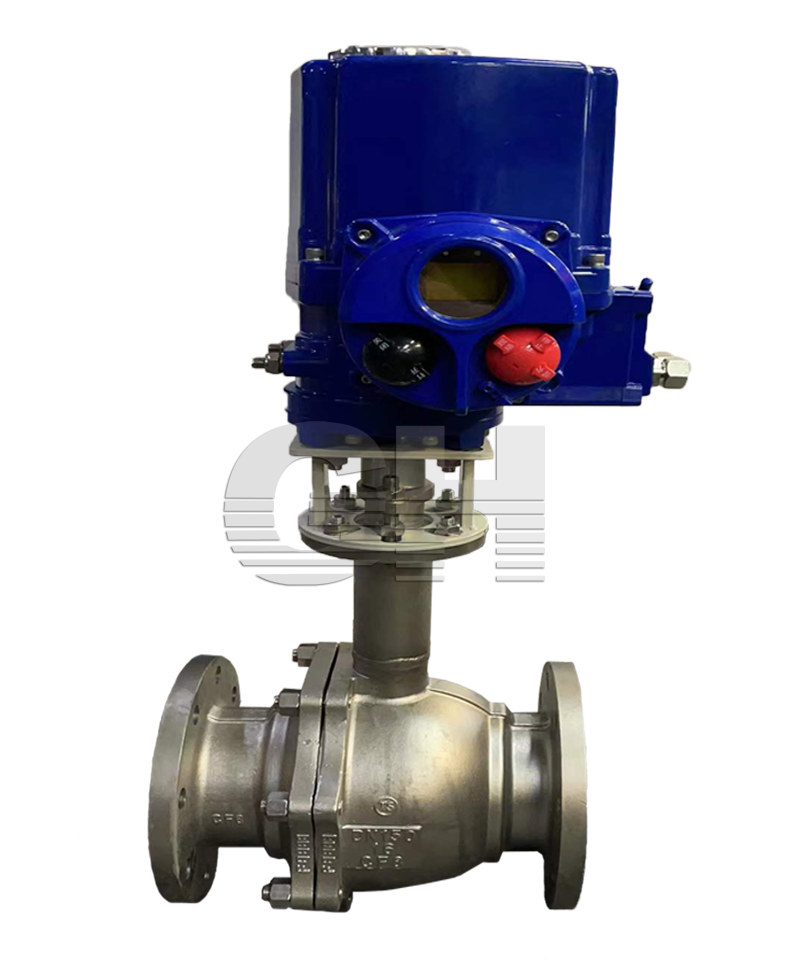

GHDQ941F-16P智能型電動低溫球閥 防爆電動低溫球閥

類别：電動閥門 日期：2022-01-13

品牌 : 滬工恒 型号 : GHDQ941F-16P
材質 : 不鏽鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : 15-300
适用介質 : 水、氣體、蒸汽、油品等 壓力環境 : 常壓
工作溫度 : 低溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 切斷
類型(通道位置) : 二通式
産品詳情
Product details

DQ941F防爆電動低溫球閥
一、産品簡介
DQ941F防爆電動低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算确定。電動低溫球閥主要用于輸出液态低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油産品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。電動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導緻液化天然氣介質洩漏引起爆炸。電動低溫球閥經特殊的低溫處理，将粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，确保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導緻的洩漏。電動低溫球閥主要用于輸出液态低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油産品管道輸送中。

二、零部件材料
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
适用介質 水、氣體、蒸汽、油品等 等腐蝕性介質 等腐蝕介質 尿素等腐蝕性介質

三、技術參數
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允許壓差(MPa) ≤ 公稱壓力
動作範圍 0～90°
洩露量Q 按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調範圍 250：1 350：1
閥體形式 二段式鑄造閥體
公稱壓力 PN1.0、1.6、2.5 MPa
連接形式 法蘭式、焊接式
适用溫度 -40℃～-196℃
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
閥芯形式 O型球體閥芯
流量特性 近似快開型
