氣動方球閥 法蘭球閥 直通球閥 灑水車配件閥門

類别：氣動閥門 日期：2022-01-07

品牌 : 滬工恒 型号 : GHQ641F-16P
材質 : 不鏽鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : 50-120
适用介質 : 水 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 手動
零部件及配件 : 閥體 用途 : 截止
類型(通道位置) : 二通式
産品詳情
Product details



産品概述

氣動方球閥/消防球閥主要用于輸送水、泡沫混合液及其他液體滅火劑，介質溫度為-40℃～+70℃範圍內。主要安裝在消防滅火的各種管路上（如：消防車、消防管路供水系統等）。
産品執行标準：ga 79-94

氣動方球閥主要用鑄鐵、不鏽鋼、聚四氟乙烯等加工而成。主要結構及連接尺寸如下圖及表

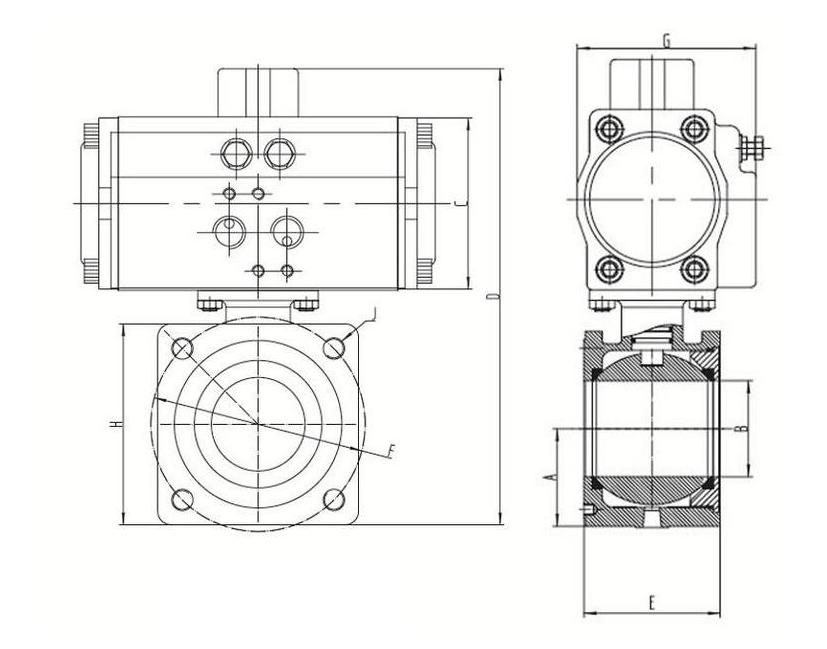

産品結構圖


安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本氣動方球閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應将閥門密封口用闆擋住以防止顆粒、雜物挫傷密封面，焊後取下閥門，對閥門密封面及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀态承壓方向。
4、安裝前應将密封面(兩端密封面、蝶闆密封面、閥座密封面)徹底擦幹淨，去掉灰塵和污物。
5、安裝前應空試蝶閥，啓閉應靈活，啓閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啓閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92标準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、氣動方球閥出廠時已将控制機構的啓閉行程調好。通電時應檢查指示盤方向與閥門開啓方向一緻即可。
11、發現閥門啓閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
