防爆針式小流量調節閥 GHJ911W-16P不鏽鋼外螺紋電

類别：電動調節閥日期：2022-01-12

防爆針式小流量調節閥 GHJ911W-16P不鏽鋼外螺紋電

加工定制 :	是	品牌 :	滬工恒
型号 :	GHT921W	材質 :	不鏽鋼
連接形式 :	快裝	公稱通徑 :	6-50
适用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	電動	零部件及配件 :	c
形态 :	針式	類型(通道位置) :	二通式
标準 :	國标	密封形式 :	軟密封型

産品詳情
Product details

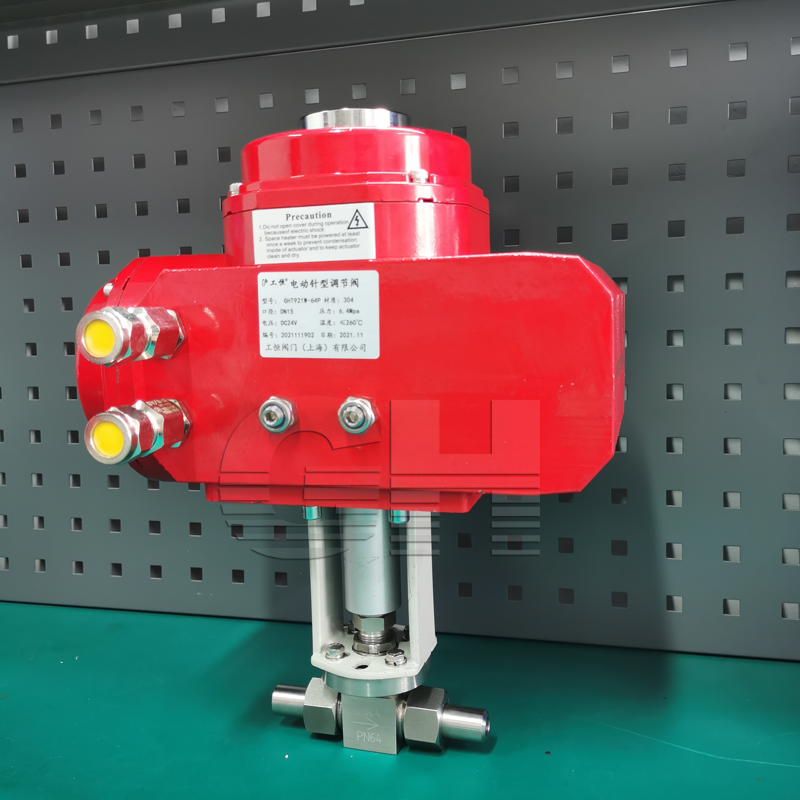

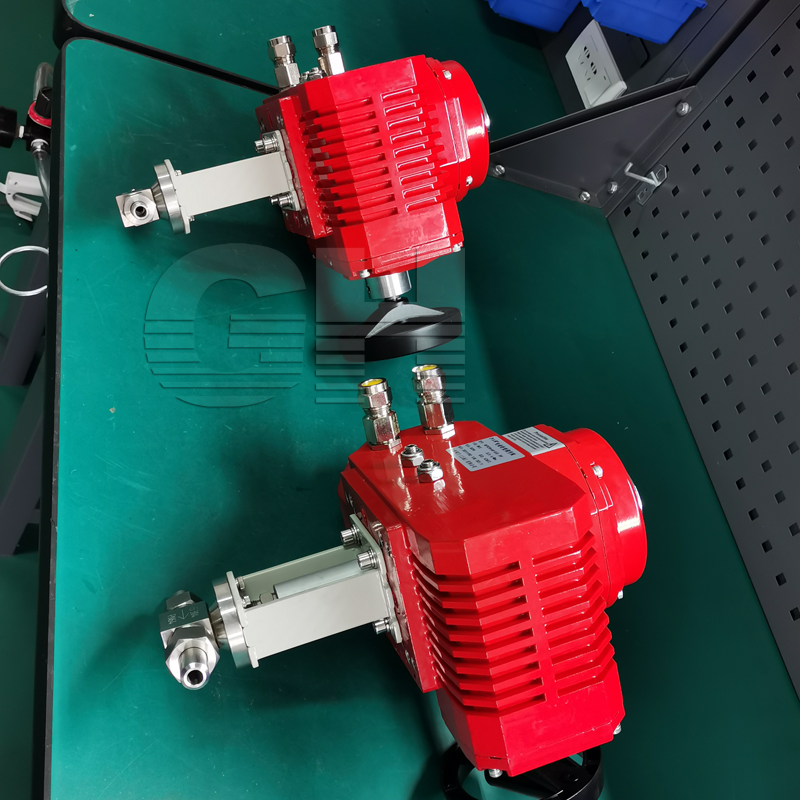

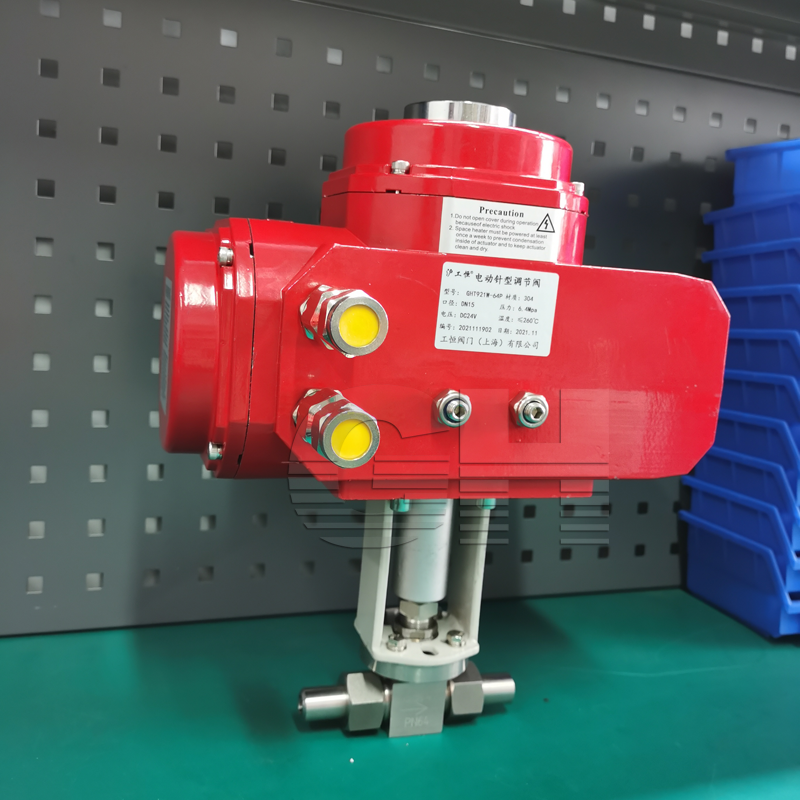

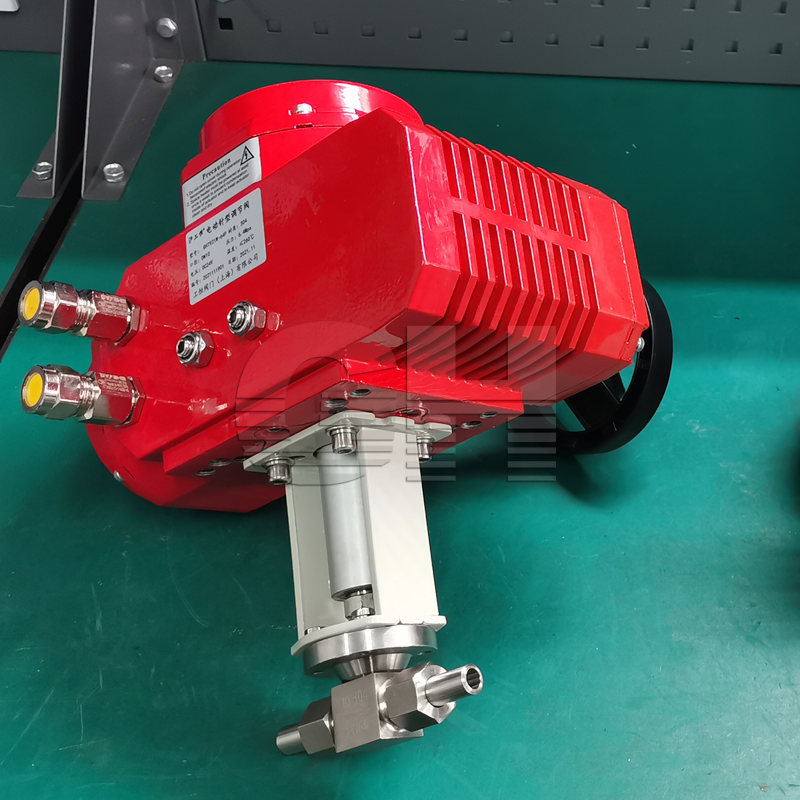

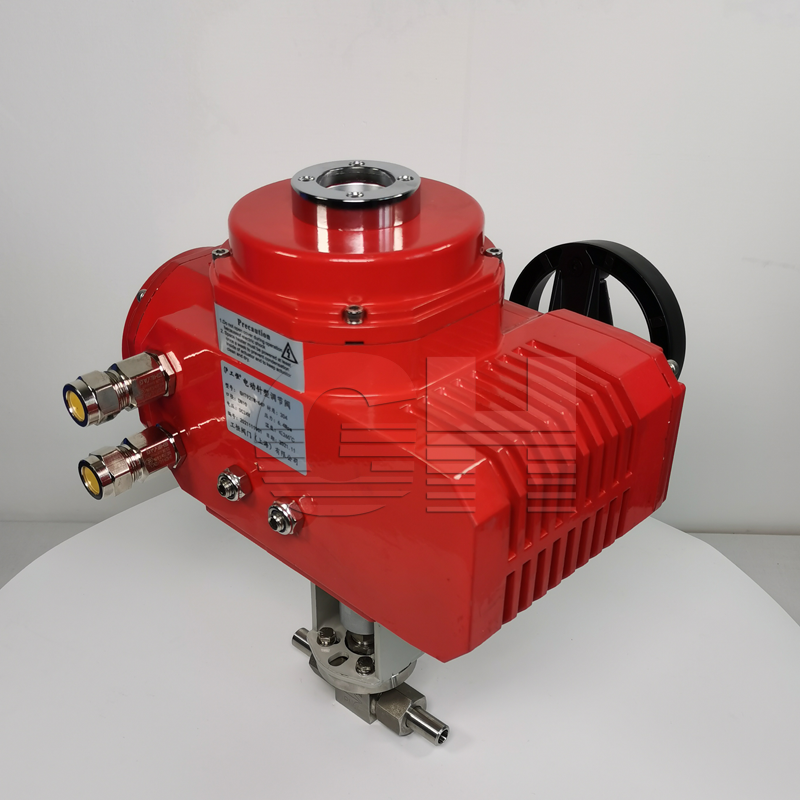

電動針型閥GHTJ923W-160P是在原手動針型閥結構上面加裝支架閥門電動裝置制作而成，雙接管外螺紋式接口，方便快捷安裝。電動執行器電壓可選 DC24V AC220V 380V 普通開關型智能調節型免除了人工操作針型閥的體力勞動，更重要的是為機組系統的集中控制(在集控室進行遠距離操作)和自動化程序控制提供了有利條件。

電動針型閥GHTJ923W-160P産品說明書資料介紹

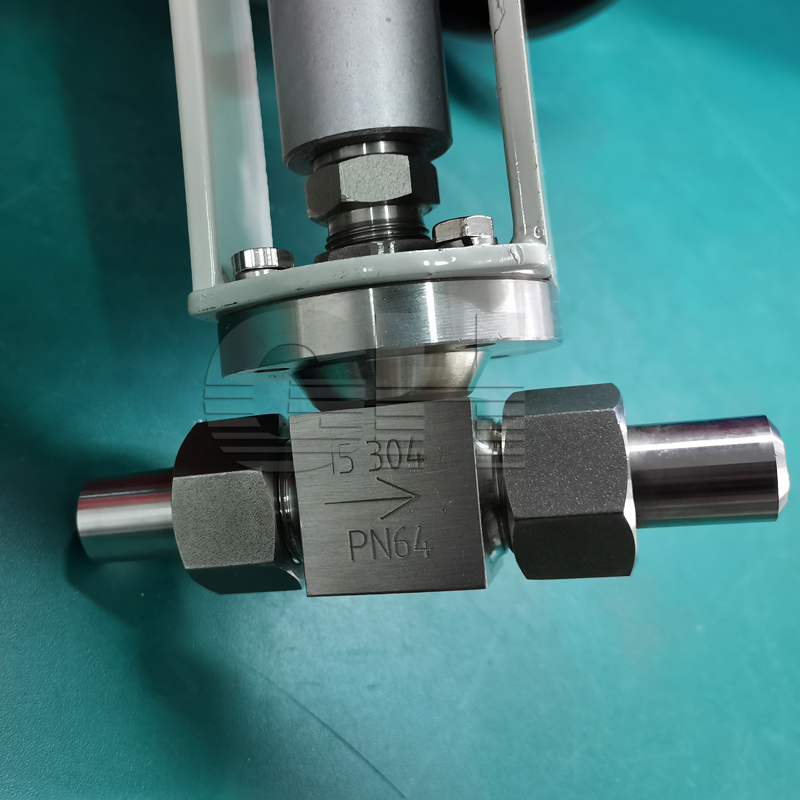

電動針型閥J923W-160P因為閥芯針型得名字，公稱通徑DN8-DN50，公稱壓力PN1.6-420，閥體材質304不鏽鋼，直通式，連接方式：外螺紋+焊接管，閥座密封堆焊STL合計，适用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質适用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov

特點

相比傳統手動針型閥操作方式優勢大了很多 可以實現人為不好操作場合使用及實現自動化控制系統的應用，連接方式簡單便捷，能夠耐受更大的壓力，密封性能好，可以用于較小流量且較高壓力的氣體或者液體介質。

用途

廣泛應用于：化工、石化、石油、造紙、采礦、電力、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域等。

執行标準

1. 制造标準: GB/T12224-2005 JB/T7747-19952. 連接形式: 外螺紋對焊接管式3. 結構特征: 錐面密封,活動閥瓣4. 閥門檢驗與試驗: GB/T13927-19925. 公稱壓力: ≤10000Psi6. 适用工作溫度: -29℃～+200℃7. 适用介質: 水,油,氣等腐蝕性與非腐蝕性介質8. 公稱通徑:DN6,DN10,DN15,DN20,DN25

性能參數

型号	公稱壓力（MPa）Nominal pressure	試驗壓力PS（MPa）			工作壓力（MPa）Working pressuer	工作溫度（℃）Working temperature	适用介質Applicable mediun
Type		Test pressure
		殼體Shell	密封（液）Seal	密封（氣）Seal
J923W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	水、氣、油品等Petroleun gas Water,Oil etc.
J923W-40P	4	6	4.4	0.6	4	P≤200℃
J923W-160	16	17.6	17.6	0.6	16	C≤425℃
J923W-320P	32	48	35.2	0.6	32	C≤425℃

部件材質

零部件材料

序号	零件名稱	材質
NO.	Part name	Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平墊圈Plain washer	PTFE RTFE銅
3	連接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite)
5	填料墊 Packing Seat	金屬盤根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	閥杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
11	內六角螺釘 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

安裝使用注意事項

1、安裝前應先檢查閥門是否适合安裝管路壓力及溫度要求使用。2、安裝時首先把兩端焊接管子取下。3、對照閥門實際長度焊接管子進行安裝。4、安裝完成後開關檢測閥門是否正常開閉。5、開機運行後檢測閥門是否正常密封。6、無異常可以正常生産使用。

訂貨注意事項

①産品名稱與型号②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨是否帶附件以便我們的為您正确選型。若已經由設計單位選定的型号，請按型号直接向我司銷售部訂購。當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖。
