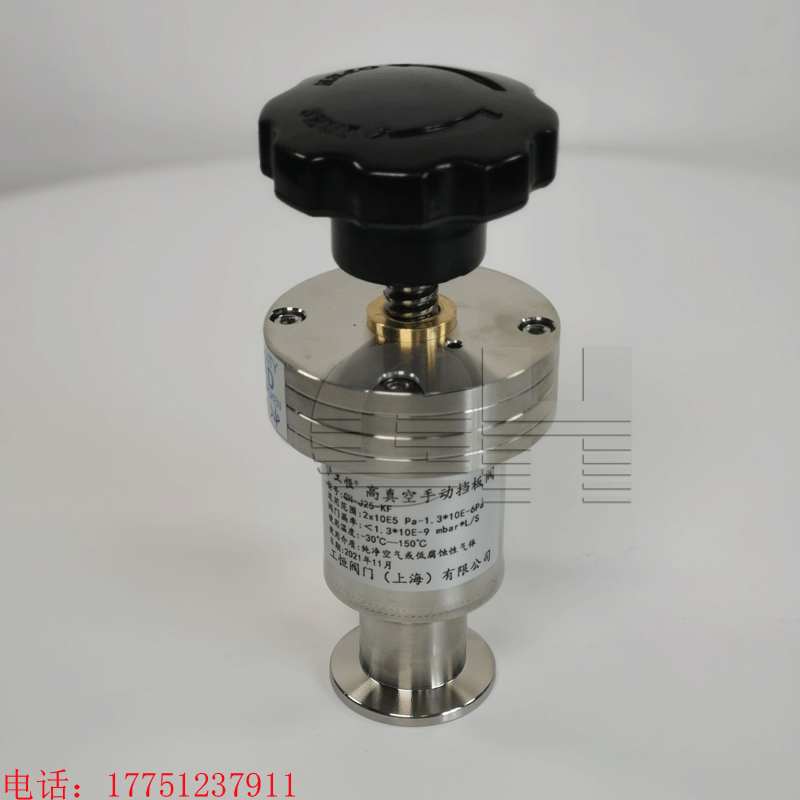

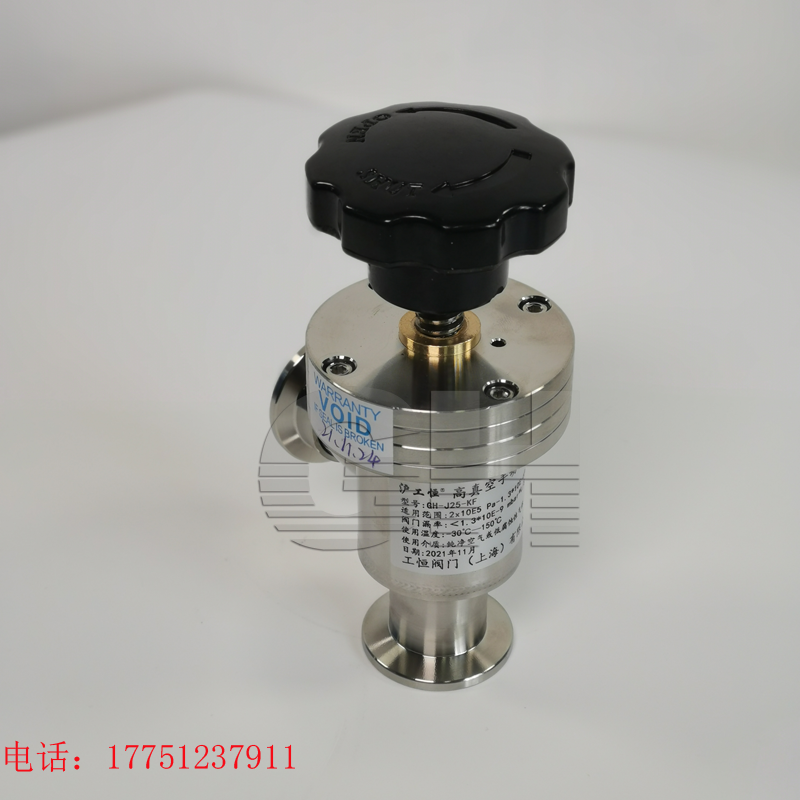

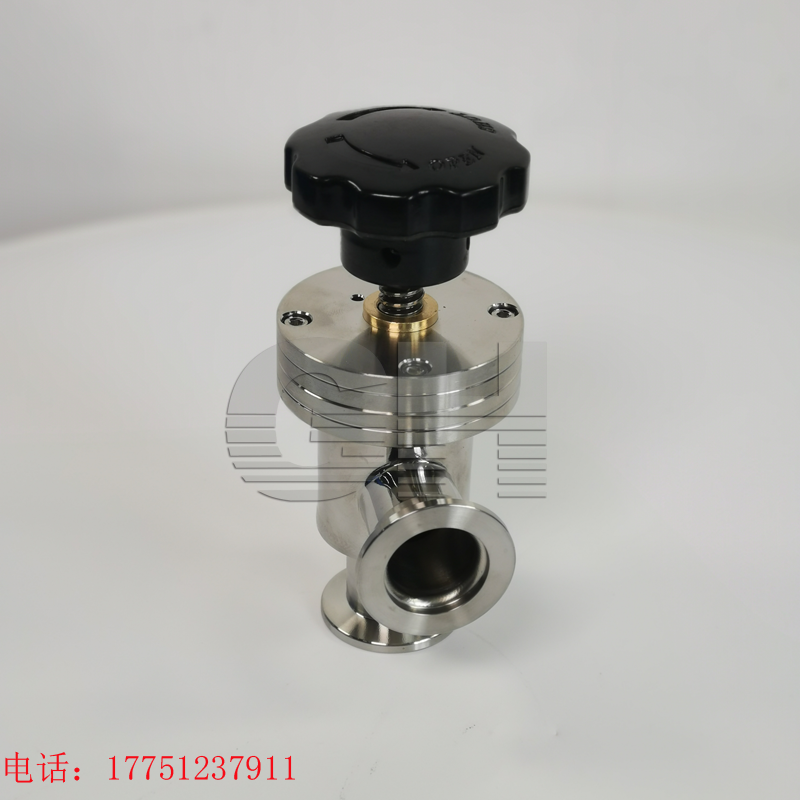

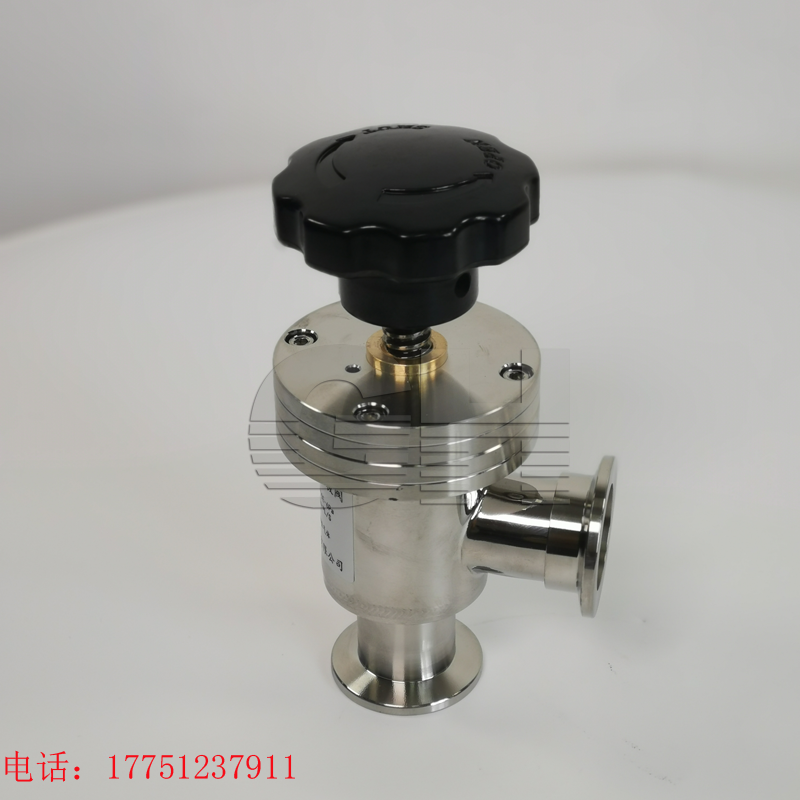

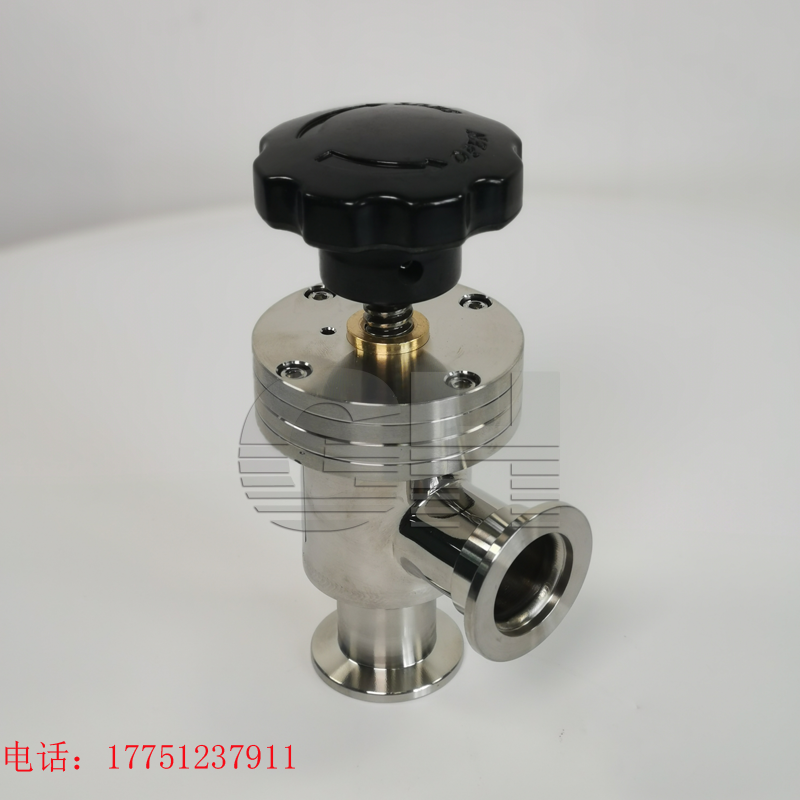

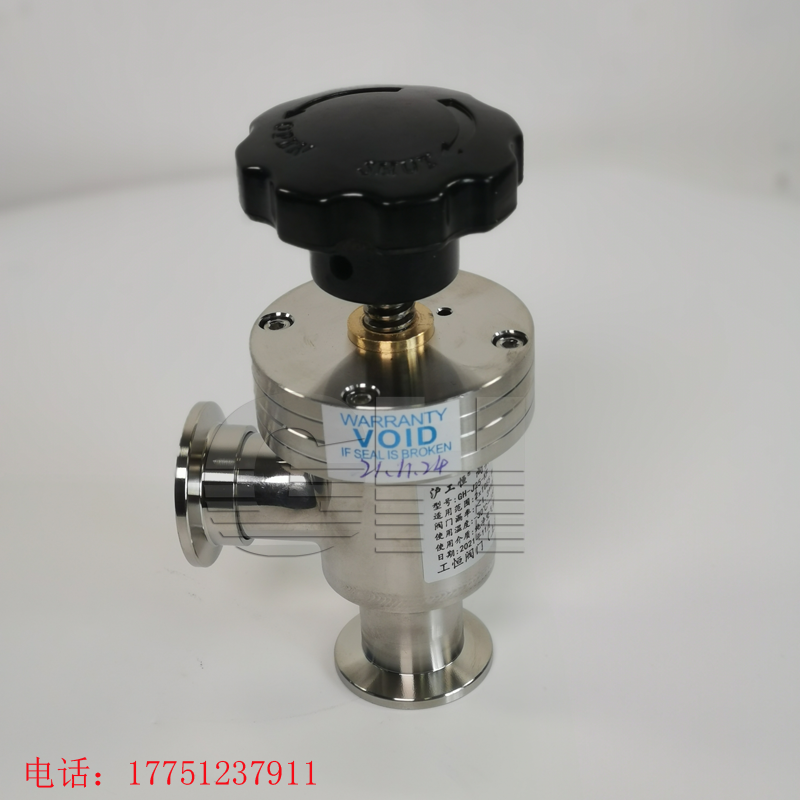

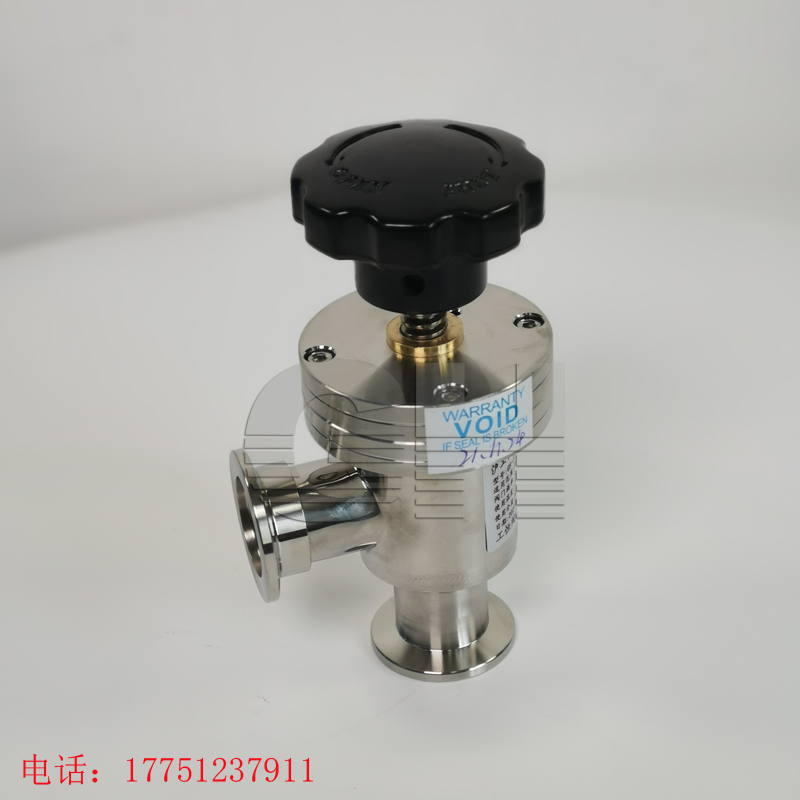

擋闆閥 304高真空手動擋闆閥 不鏽鋼高真空手動擋
類别:産品中心日期:2021-12-02
介質溫度 : | 常溫 | 工作壓差 : | 0.6 |
材質 : | 不鏽鋼 | 品牌 : | 滬工恒 |
型号 : | GD | 産品别名 : | 高真空手動擋闆閥 |
适用範圍 : | 被應用于電子、 化工、 冶金、 航空、 | 連接形式 : | 快裝 |
類型(通道位置) : | 直角式 | 流動方向 : | 換向 |
驅動方式 : | 手動 | 用途 : | 安全 |
适用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
産品詳情
Product details
Product details
手動擋闆閥,304高真空手動擋闆閥,不鏽鋼高真空手動擋闆閥
1、手動擋闆閥,304高真空手動擋闆閥,不鏽鋼高真空手動擋闆閥适用範圍
打開時閥闆上的壓差:≤1.2×10Pa任意方向
閥體和閥座漏率:≤1.3×10Pa·L·s
建議維修前循環次數: 200,000次
閥體烘烤溫度:≤150℃
2、手動擋闆閥,304高真空手動擋闆閥,不鏽鋼高真空手動擋闆閥安裝位置
手動驅動:任意-氣動驅動:任意
電磁驅動:任意(波紋管密封);密封面朝向真空(氟膠圈密封)
3、手動擋闆閥,304高真空手動擋闆閥,不鏽鋼高真空手動擋闆閥電源
氣動驅動:交流220V 50Hz,6W或直流24V,3W(特殊規格可定做)
電磁驅動:交流220V或230V 50Hz,起動功率800W、保持功率8W
壓縮空氣(隻适用于氣動):0.4~0.7MPa
閥門開啓和關閉時間-氣動驅動:≤1s
電磁驅動:開啓≤0.1s;關閉≤1s(氟膠圈密封)、關閉≤0.5s(波紋管密封)
4、手動擋闆閥,304高真空手動擋闆閥,不鏽鋼高真空手動擋闆閥閥門位置指示
手動驅動:帶有啓閉位置指示
氣動驅動:帶有啓閉位置指示開關(磁性開關)
電磁驅動:帶有開啓位置指示燈手動擋闆閥,304高真空手動擋闆閥,不鏽鋼高真空手動擋闆閥
折疊編輯本段3手動擋闆閥,304高真空手動擋闆閥,不鏽鋼高真空手動擋闆閥應用
真空閥門是真空系統中用以調節氣流量、 切斷或接通管路的元件。 高真空擋闆閥以壓縮空氣為動力, 通過電磁換向閥改變氣路方向, 執行氣缸驅動擋闆閥啓閉運動, 适用于1.3×10Pa~1.0×10Pa真空系統中用以開啓或隔斷氣流。 擋闆閥具有結構簡單, 開閉時間短, , 堅固, 并且可以自動控制等優點, 被應用于電子、 化工、 冶金、 航空、 航天、 材料、 生物醫藥、 原子能、 宇宙探測等高科技領域。 高真空氣動擋闆閥的氣缸直徑及活塞杆直徑設計十分重要, 擋闆閥在開閉時, 若氣缸及活塞杆直徑設計不合理則會導緻閥門産生無法打開、 啓閉時間長等問題。

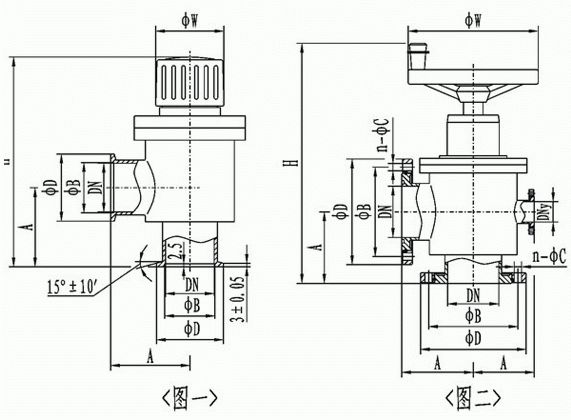

産品結構圖:
