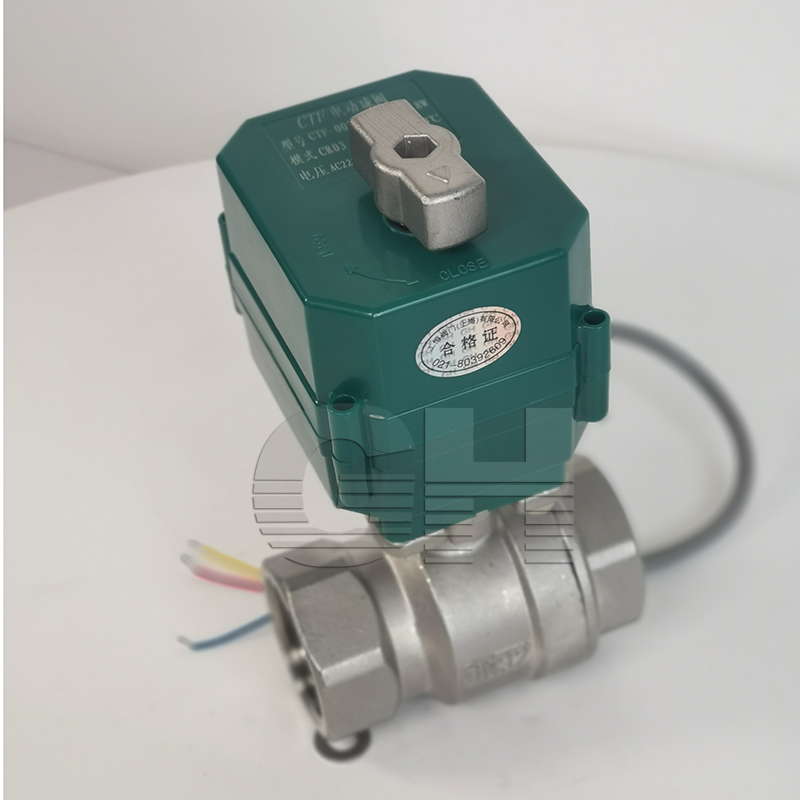

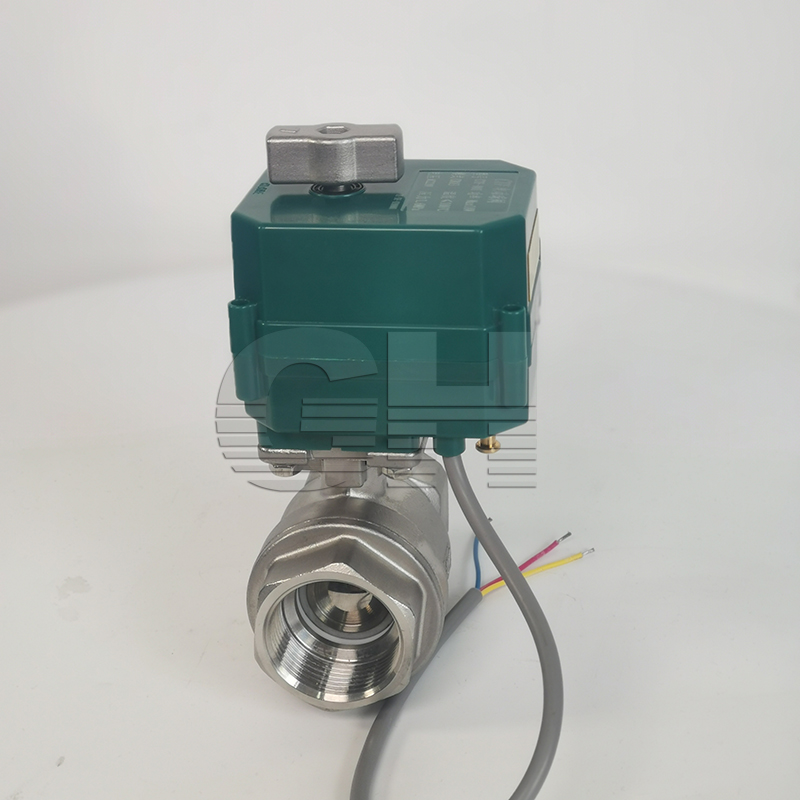

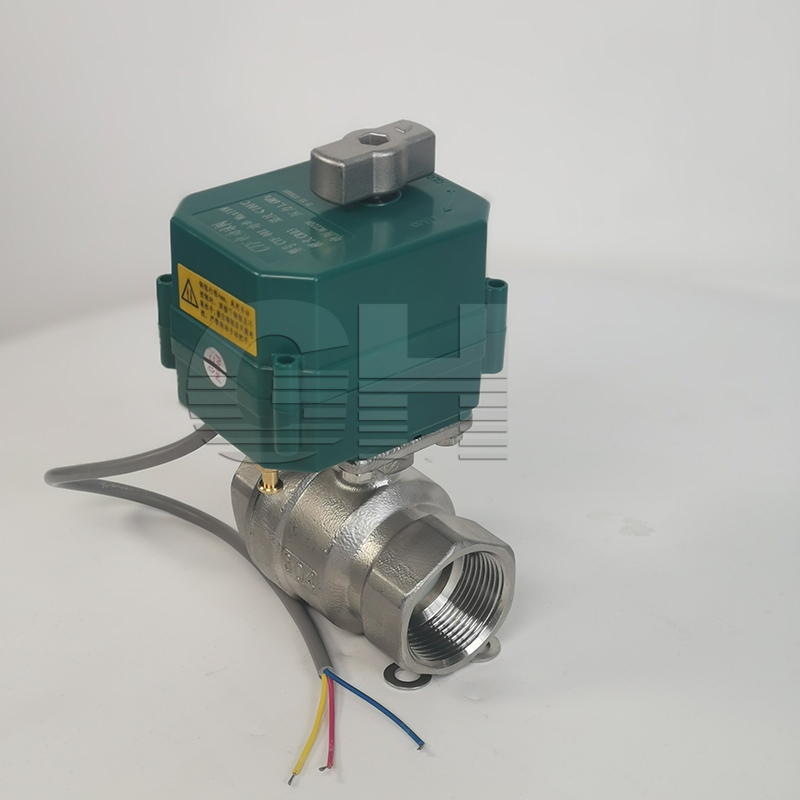

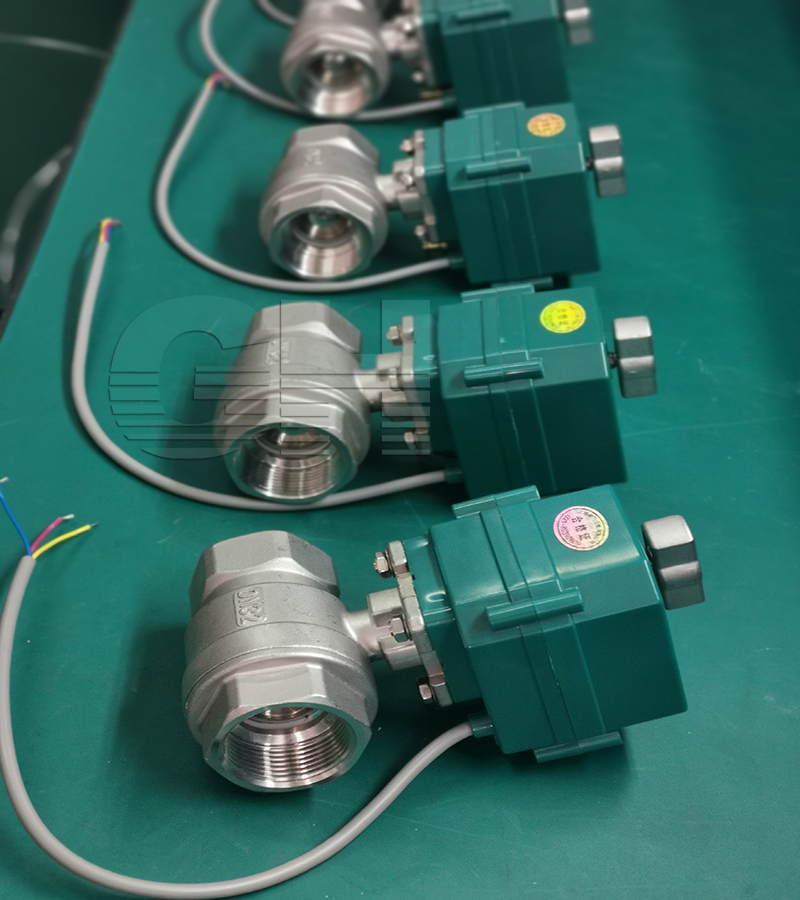

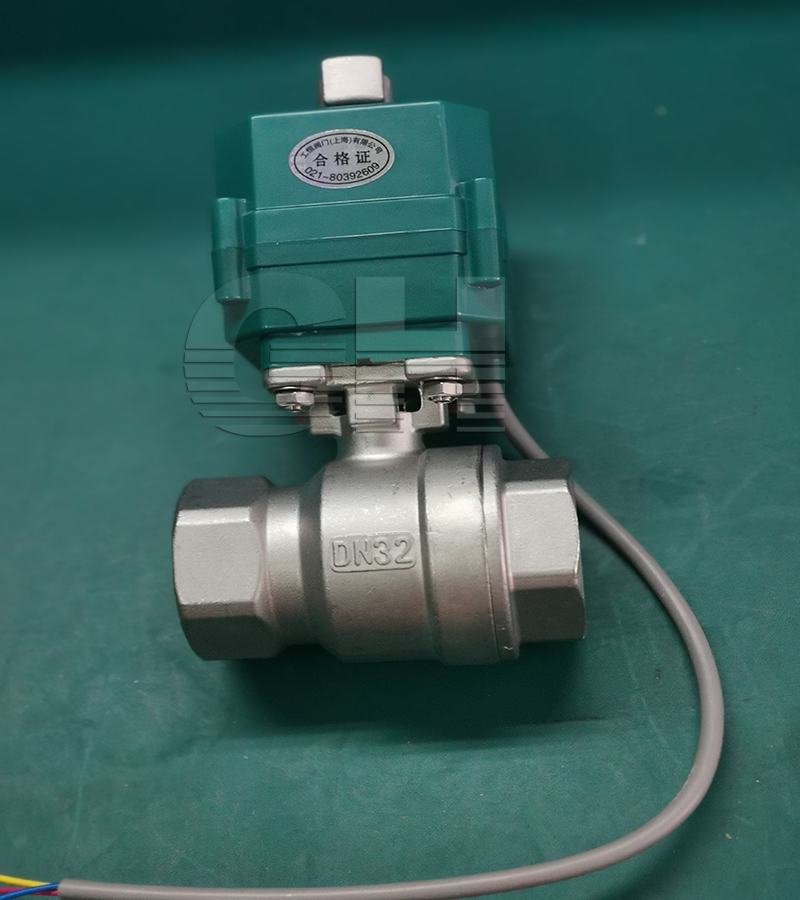

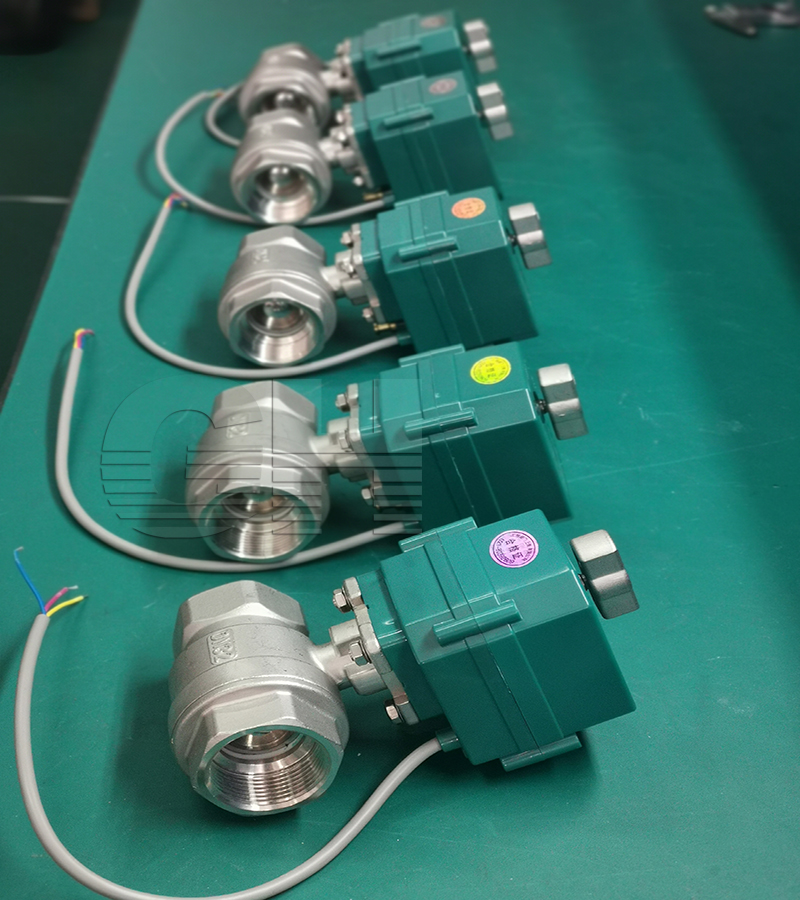

CTF微型電動球閥 電動二通閥 內螺紋電動球閥 電
類别：電動閥門 日期：2021-12-02
| 品牌 : | 滬工恒 | 型号 : | CTF |
| 材質 : | 不鏽鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-DN25 |
| 适用介質 : | 水、蒸汽、油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 标準 : | 國标 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
産品詳情
Product details
Product details
一、微型電動球閥相關概述
微型電動球閥是水控方面推薦産品，可替換電磁閥或在電磁閥不能正常工作的環境時選用。産品适用自動控制系統、工業自控小型設備、高校節水、飲用水設備、太陽能熱水工程、定時澆花、定時加濕、空氣壓縮機定時排水等。
二、微型電動球閥的特點
1、POM與金屬齒輪相配合結構，将POM齒輪用在高速級減小齒輪傳動噪音，同時低速采用金屬齒輪，保證齒輪的可靠性。
2、開關到位後內部自動斷電，無動作，使用壽命長，開關次數可達8萬次以上。
3、電氣限位和機械限位一體化設計，定位準确，一緻性較高，杜 執行器連轉的可能。
4、執行器和閥門可采用多角度裝配，方便對于空間的分配需求和使用更加方便。
5、球閥采用浮動密封結構，無滴漏，流量大，閥體為雙向球閥，不分進和出水口，适用于重污垢及長期無動作的場合。
三、微型電動球閥技術參數
| 型号 | 防護等級 | 工作壓力 | 輸出力矩 | 适配口徑 | 開、關時間 |
| CWX-15Q | IP65 | Max1.0MPa | Max1.5Nm | DN8-DN20 | ＜3s |
| CWX-15N | Max2.0Mpa | DN8-DN32 | ＜5s |
| 額定電壓 | DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V |
| 工作電流 | Max100mA |
| 介質溫度 | 0-90℃ |
| 控制模式 | CR01、CR02、CR03、CR04、CR05（除CR05可加帶信号反饋功能） |
四、微型電動球閥尺寸表
| 材質 | 接口方式 | 口徑 | d | L | H |
| 黃銅 | 全通徑雙內螺紋 | DN8 | 8 | 46 | 31 |
| DN15 | 15 | 57 | 38 | ||
| DN20 | 20 | 71 | 45 | ||
| DN25 | 23.5 | 72 | 49 | ||
| 縮徑雙內螺紋 | DN10 | 8 | 46 | 31 | |
| DN20 | 15 | 66 | 38 | ||
| DN25 | 20 | 72 | 47 | ||
| DN32 | 25 | 86 | 60 | ||
| 立式三通 | DN15 | 12 | 63 | 49 | |
| DN20 | 15 | 66 | 53 | ||
| 內外螺紋 | DN15 | 15 | 63 | 38 | |
| DN20縮 | 15 | 76 | 50 | ||
| DN32縮 | 20 | 76 | 50 | ||
| 雙外螺紋 | DN15 | 15 | 68 | 38 | |
| 不鏽鋼 | 雙內螺紋 | DN8 | 8 | 46 | 31 |
| DN10縮 | 8 | 46 | 30.5 | ||
| DN15 | 15 | 55 | 38 | ||
| DN20縮 | 15 | 63 | 39 | ||
| DN20全 | 20 | 71 | 45 | ||
| DN25縮 | 20 | 75 | 47 | ||
| DN25全 | 25 | 72 | 49 |
五、微型電動球閥零件材質表
| 序号 | 名稱 | 材質 | 序号 | 名稱 | 材質 |
| 1 | 閥體 | 黃銅/304 | 2 | 閥球 | 304 |
| 3 | 閥蓋 | 黃銅/304 | 4 | 閥杆 | 黃銅/304 |
| 5 | 球墊 | PTFE | 6 | 球墊 | 橡膠 |
| 7 | 閥蓋密封圈 | 橡膠 | 8 | 閥杆密封圈 |
