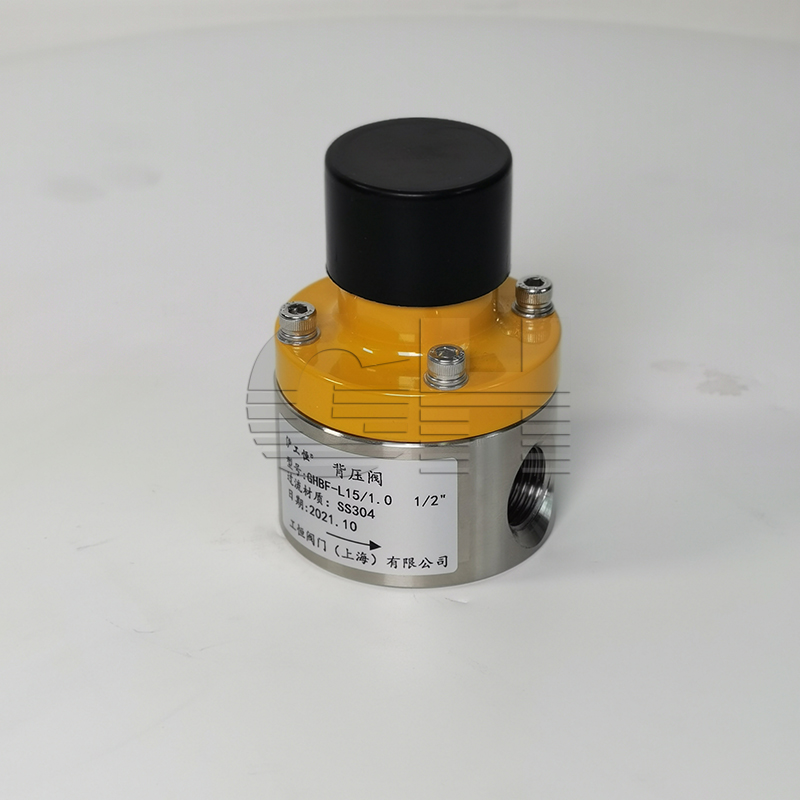

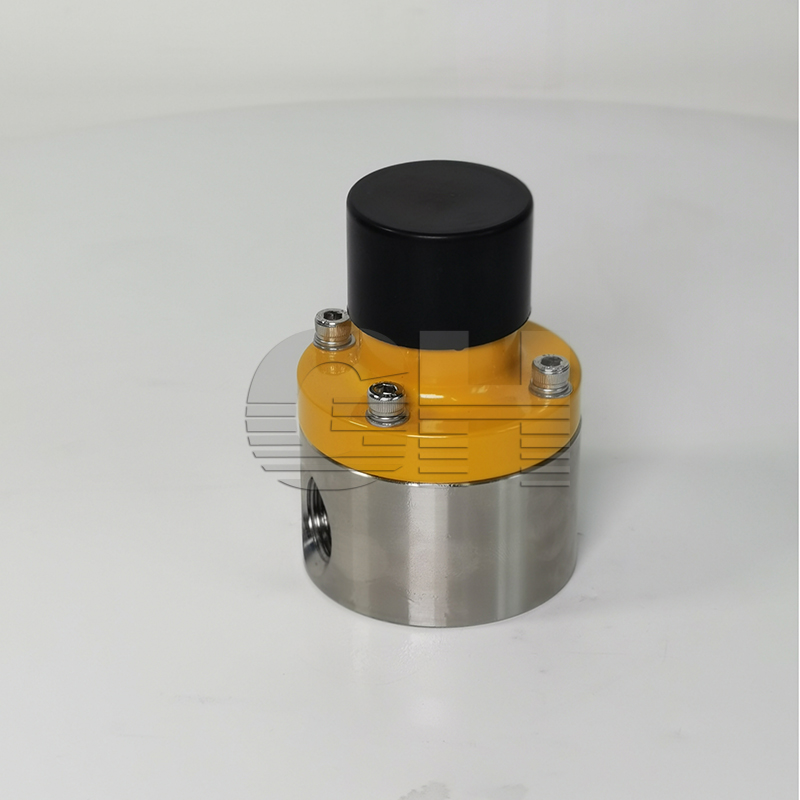

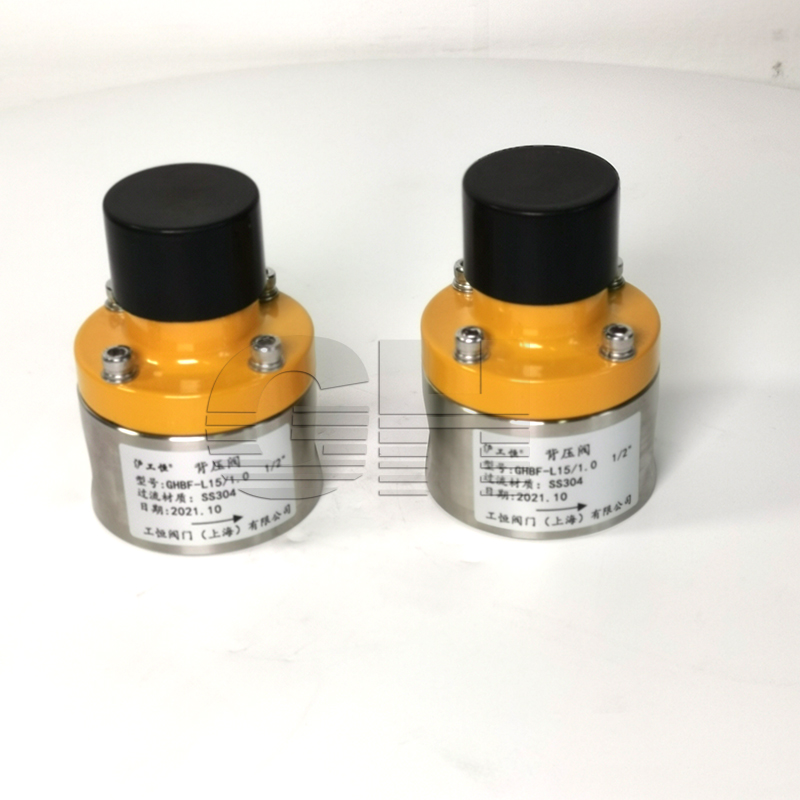

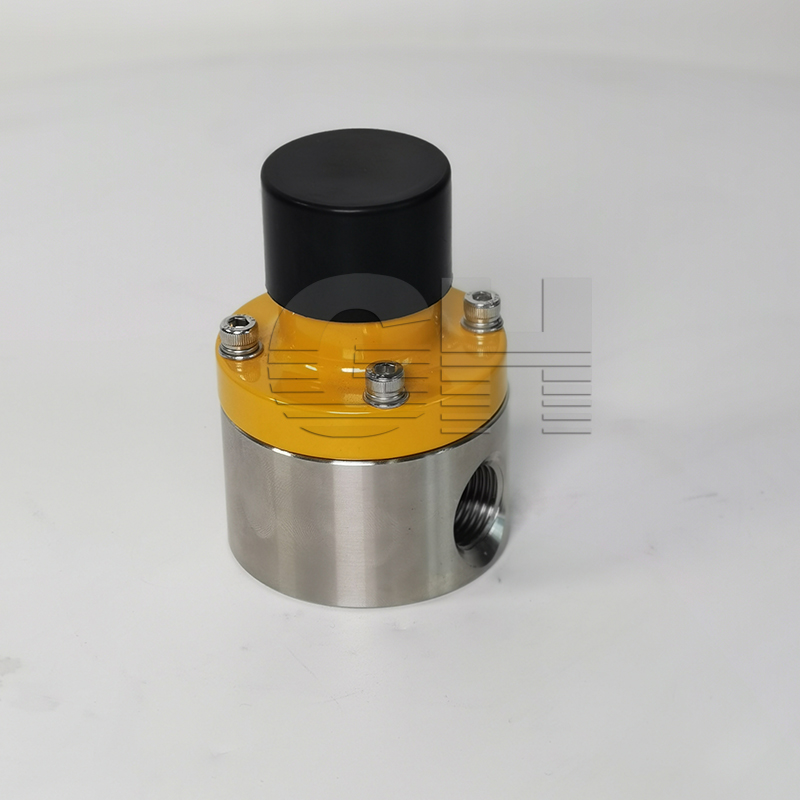

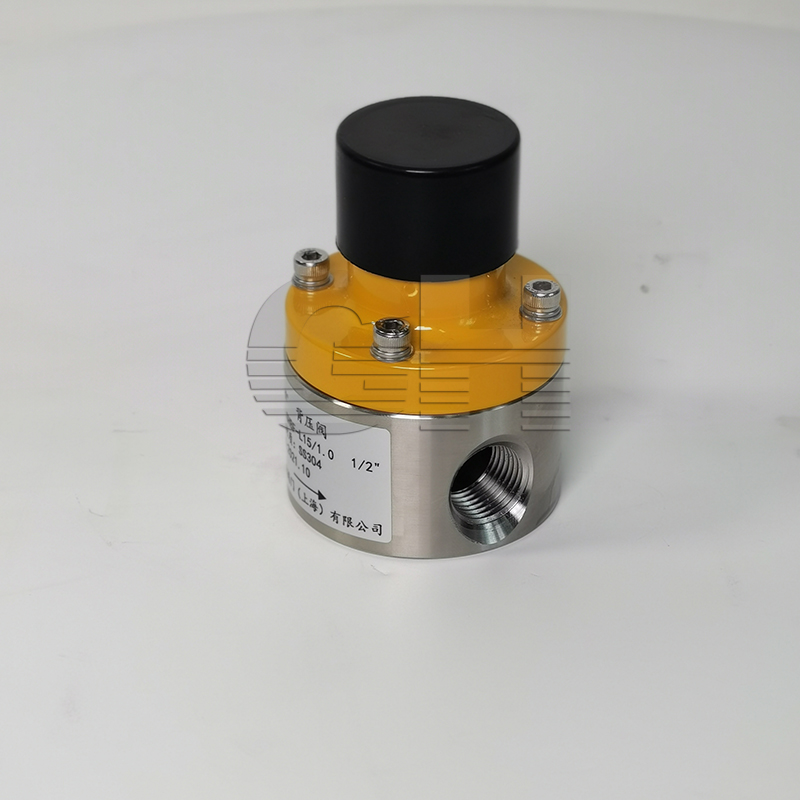

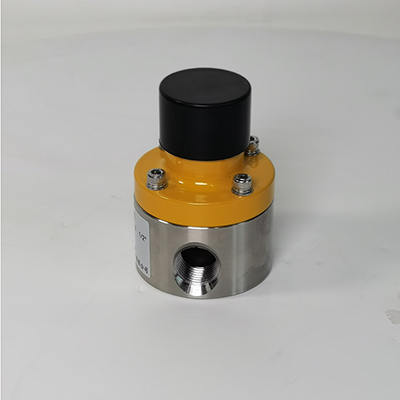

GHBF不鏽鋼背壓閥 背壓閥 螺紋背壓閥 法蘭背壓閥

類别：産品中心日期：2021-12-02

GHBF不鏽鋼背壓閥 背壓閥 螺紋背壓閥 法蘭背壓閥

加工定制 : 是 品牌 : 滬工恒
型号 : GHBF 連接形式 : 螺紋
材質 : 不鏽鋼 閥瓣開啓高度 : 微啓式安全閥
結構形式 : 彈簧式 公稱通徑 : 6-100
适用介質 : 蒸汽 标準 : 國标
流動方向 : 單向 零部件及配件 : 閥體
形态 : 隔膜式 壓力環境 : 常壓
類型(通道位置) : 二通式 閥體構造 : 不封閉式
産品詳情
Product details
不鏽鋼背壓閥簡介：
背壓閥：用于防止液體在重力作用下自流或虹吸現象，此時背壓閥能消減由于虹吸産生的流量及壓力的波動。

不鏽鋼背壓閥設計特點：
彈簧膜片式結構，壓力可調（調壓範圍見參數表）
接觸介質部分隻有下閥體和膜片，下閥體和膜片密封處加工有密封筋，密封效果好，靈敏度高
常規膜片采用EPDM襯四氟形式，做夾布加工，密封效果好，使用壽命高；純四氟膜片耐溫高、耐腐蝕性強

不鏽鋼背壓閥适用範圍：
化工、水處理、實驗室
腐蝕性液體、普通氣體
進口不鏽鋼背壓閥特性參數:
可調節壓力0-0.3MPa，0-1.0MPa（詳見參數表）
安全測試壓力：1.5 倍的zui大輸入壓力
适用溫度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)

不鏽鋼背壓閥材質:
下閥體材質：PVC、SS304、SS316L、PTFE、PVDF、PP、碳鋼等（可按要求定做）
膜片材質：EPDM襯四氟（複合膜片）、PTFE（聚四氟乙烯）
上閥體材質：PVC、碳鋼（鍍鎳處理、發黑處理）、304不鏽鋼、316L不鏽鋼
工業管道上的背壓閥*選用？

不鏽鋼背壓閥一般有兩種用途：
1、背壓閥用于防止液體在重力作用下自流(或虹吸)，這時候一般選用大于液體自身壓力即可，如防止液位為2米藥箱中的液體自流,可選用壓力大于0.02MPa的背壓閥，一般選用0.1MPa即可。
2、背壓閥用于穩定泵的流量，如某些泵的流量随壓力變化較大，可在泵的出口處設置背壓閥，使泵的輸出流量穩定，這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力。
管道上的單向閥用于防止液體回流，背壓閥用于保持泵出口有一恒定壓力。

購買背壓閥時，請提供以下數據：
1、背壓閥的口徑
2、壓力調節範圍
3、需要*材質的（我公司生産的常規材質有：PVC，304不鏽鋼，316L不鏽鋼，如需要其他材質的請特殊說明）。
zui好能同時告知輸送的介質、溫度和流量。

不鏽鋼背壓閥外形及安裝尺寸：
規格型号 材質 公稱通徑
（mm）		 設定壓力
（MPa）		 尺寸 連接尺寸
D（mm） H（mm）
GBF-S6/2.5 SUS304/316L 6 0.1-2.5 64.7 90 Rc1/8”
GBF-S8/2.5 SUS304/316L 8 0.1-2.5 64.7 90 Rc1/4”
GBF-S10/2.5 SUS304/316L 10 0.1-2.5 64.7 90 Rc3/8”
GBF-S15/2.5 SUS304/316L 15 0.1-2.5 64.7 92 Rc1/2”
GBF-S20/2.5-N SUS304/316L 20 0.1-2.5 64.7(小閥體，适合250L/h以內的泵) 102 Rc3/4”
GBF-S20/2.5 86.8 130
GBF-S25/2.5 SUS304/316L 25 0.1-2.5 86.8 130 Rc1”
GBF-S32/2.5 SUS304/316L 32 0.1-2.5 117.6 169 Rc1 1/4”
GBF-S40/2.5-N SUS304/316L 40 0.1-2.5 117.6 169 Rc1   1/2
GBF-S40/2.5 136.6 240
GBF-S50/2.5 SUS304/316L 50 0.1-2.5 167 270 Rc2”
GBF-S65/2.5 SUS304/316L 65 0.1-2.5 177 400 Rc2 1/2”
GBF-S80/2.5 SUS304/316L 80 0.1-2.5 227 410 3”法蘭式
GBF-S100/2.5 SUS304/316L 100 0.1-2.5 240 440 4”法蘭式
口徑DN100以上可根據要求定做。
