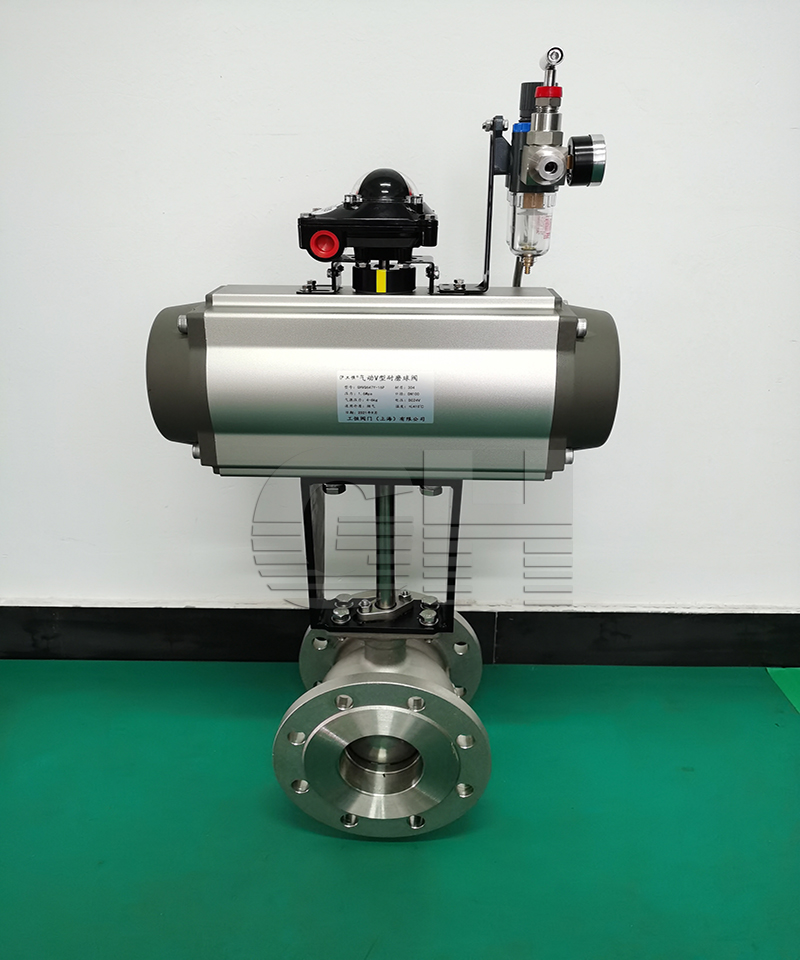

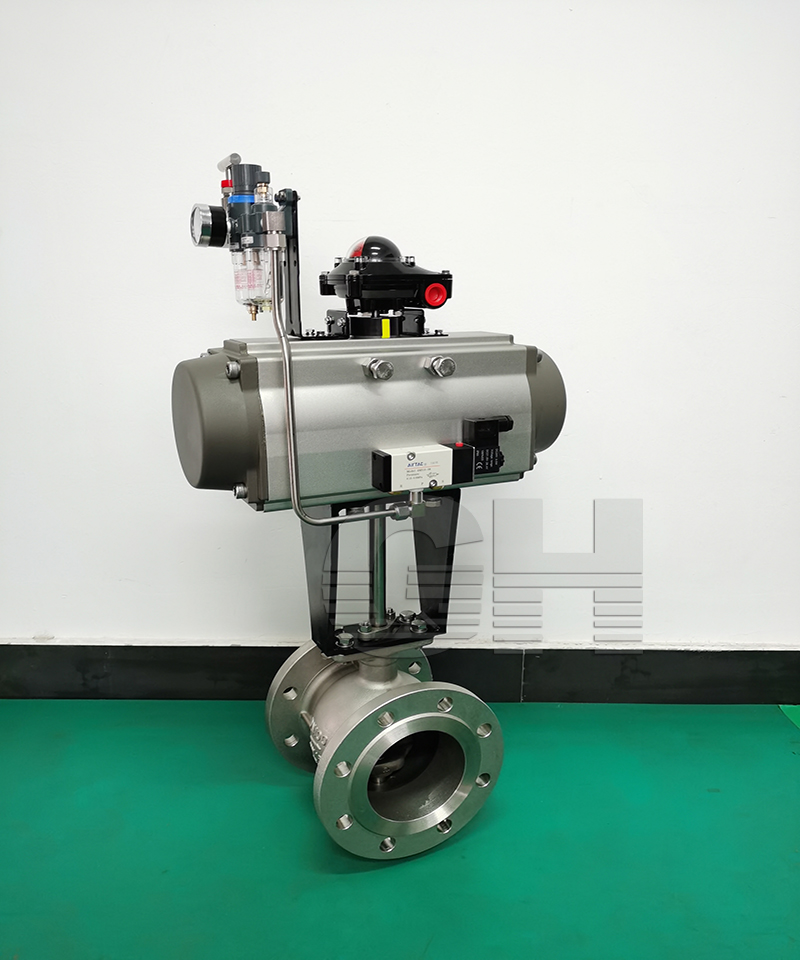

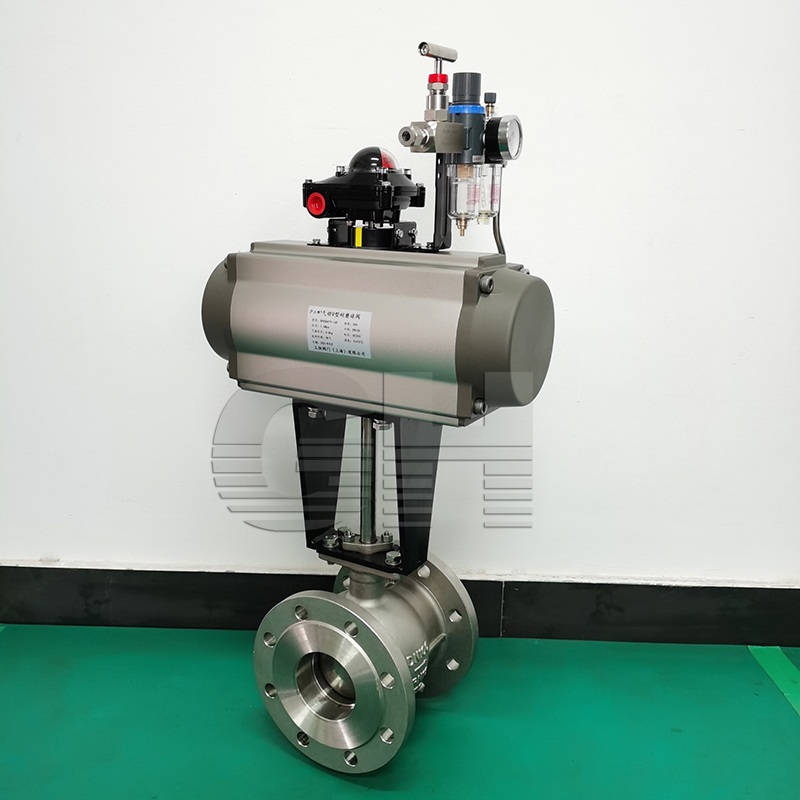

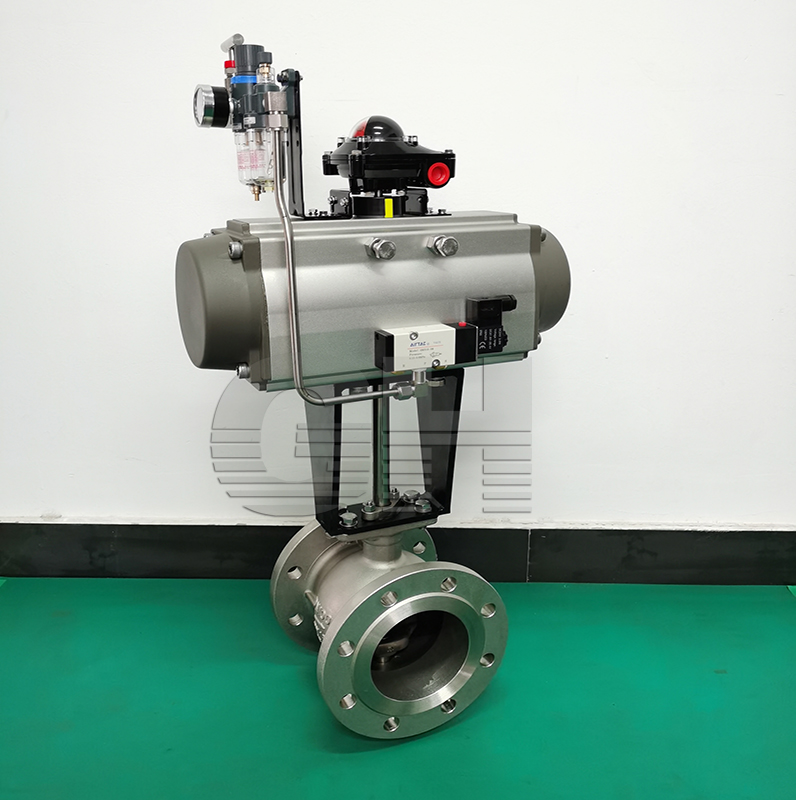

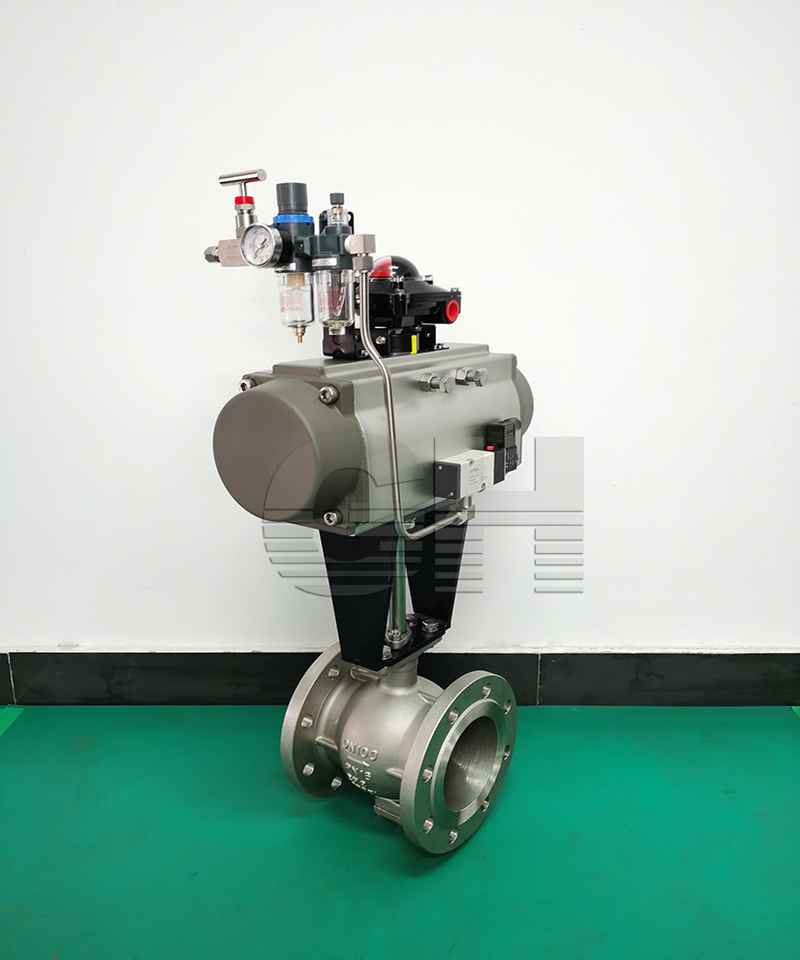

GHVQ674Y-16P氣動高溫硬密封V型切斷球閥

類别：氣動調節閥日期：2021-12-02

GHVQ674Y-16P氣動高溫硬密封V型切斷球閥

品牌 : 滬工恒 型号 : GHVQ674Y-16P
材質 : 不鏽鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15-DN500
适用介質 : 水、油、氣及高粘度，含纖維、固體顆粒等介 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 直通式
産品詳情
Product details

氣動V型球閥産品簡介：
氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥将按控制系統的要求自動處于關閉或開啓位置。

氣動V型球閥工作原理：
該閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物産生的卡死現象，具有自清結功能，特别适用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節範圍廣，是一種用途廣泛高質量的調節閥。

氣動V型球閥産品特點：
1.氣動V型球閥由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。
2.具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化範圍內提供精确的控制。
3. 流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的 值特别高，通能力特别大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4.V型閥采用雙軸承結構，機械穩定性高，啓動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5. 可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6.金屬閥座的優越密封性：V型閥采用可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，洩漏量≤10-6×額定流量系數。
7.超強的剪切能力：V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座産生一個強大的剪切能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8.氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9.氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑、摩擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，确保傳動軸不磨損。

氣動V型球閥産品性能規範:
公稱壓力 試驗壓力(MPa) 适用介質 适用溫度
殼體試驗 密封試驗
1.6 2.4 1.76 水、油、氣及高粘度，含纖維、固體顆粒等介質 -28℃～≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
應用規範 連接法蘭 JB79-59    GB9113    HG20592-97    ANSI B16.5
檢驗試驗 JB/T9092-99               API 598

氣動V型球閥主要外形尺寸:
公稱壓力或壓力級 公稱通徑(DN) 尺寸
(mm) (in) W L W1 L1 d d1 H1 H D D1 D2
PN1.6MPa 25 - 50 - 25 - 64 38 57 200 請參閱《主要外型及連接尺寸表 》
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS 150 25 1 50 - 25 - 65 38 57 200
40 1 1/2 60 - 25 - 84 49 63 205
50 2 75 124 32 62 102 60 92 225
65 2 1/2 85 145 38 72.5 121 75 100 235
80 3 100 165 45 82.5 134 89 108 260
100 4 115 194 50 97 172 113 117 270
125 5 135 210 55 105 196 140 140 320
150 6 160 229 65 114.5 221 164 177 340
200 8 200 243 80 121.5 278 205 200 390
250 10 240 297 92 148.5 333 259 252 420
300 12 - 338 - 169 - 300 270 510
